Уважаемые покупатели, искренне благодарим Вас за выбор нашей стиральной машины.

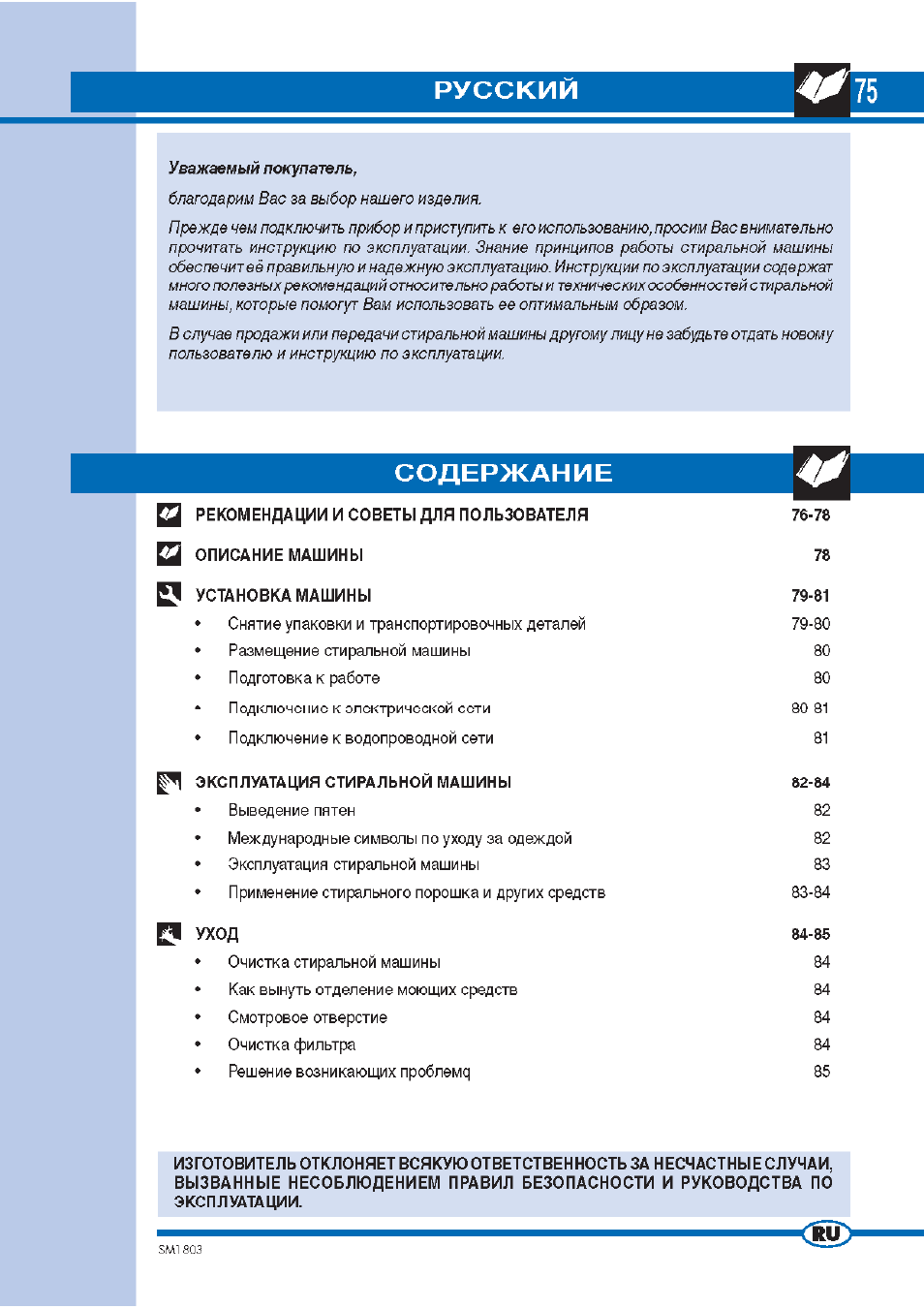

Уважаемый покупатель, сердечно благодарим Вас за выбор стиральной машины нашего производства.
Просим Вас внимательно прочитать инструкции по эксплуатации до подключения и использования машины.
Знание принципов действия поможет Вам правильно и безопасно использовать этот бытовой прибор. В инструкциях по эксплуатации содержится много полезных рекомендаций относительно работы и технических особенностей стиральной машины, которые помогут Вам оптимизировать ее эксплуатацию.
В случае продажи или передачи стиральной машины другому лицу помните о необходимости отдать новому пользователю также инструкцию по эксплуатации.

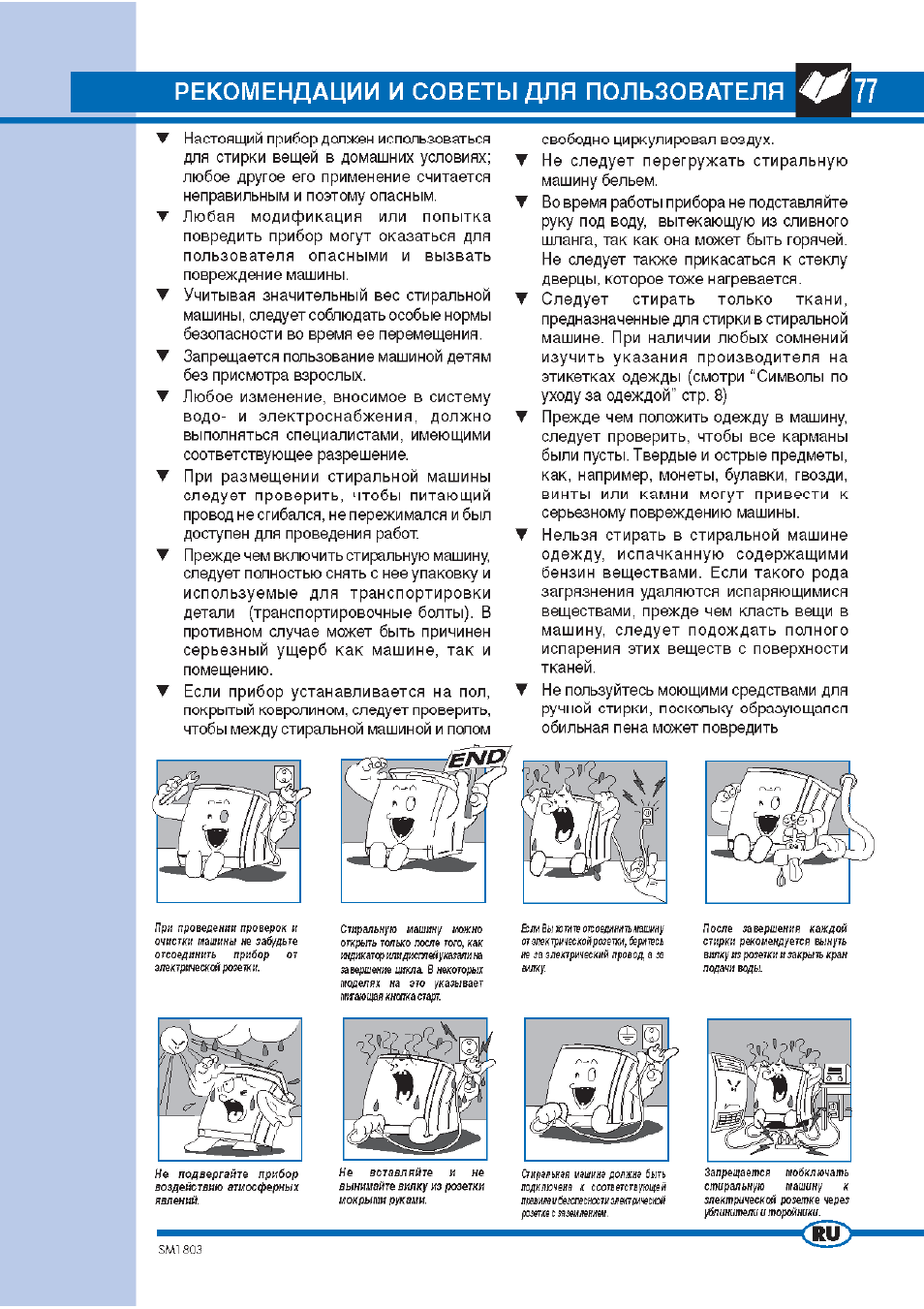

РЕКОМЕНДАЦИИ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ
• Стиральная машина предназначена только для бытового применения.
• Любое изменение или попытка внести изменения в прибор могут оказаться опасными для пользования вызвать повреждение самой стиральной машины.
• Учитывая значительный вес машины, следует соблюдать особые меры предосторожности во время перемещения.
• Запрещается пользоваться машиной детям. Не оставляйте детей без присмотра вблизи стиральной машины
• Любые изменения водопроводной или электрической сети должны выполняться квалифицированнымi специалистами.
• Установив машину, проверьте, чтобы она не стояла на электрическом кабеле питания.
• Прежде чем включить машину, удалите весь упаковочный материал и транспортировочные детали (транспортировок винты). В противном случае можно нанести серьезный ущерб как машине так и помещению, в который установлена.
• Если прибор устанавливается на покрытый ковролином пол, следует проверить, чтобы между стиральной машиной и полом свободно циркулировал воздух.
• После окончания каждого цикла стирки необходимо вынуть вилку из розетки и закрыть водопроводный
• Не следует перегружать стиральную машину.
• Стирайте в машине только ткани, предназначенные для машинной стирки. При наличии сомнений обратитесь к рекомендациям изготовителя, приведенным в виде символов на этикетке одежды Международные символы по уходу за одеждой стр. 7).
• Прежде чем положить вещи в стиральную машину, проверьте, чтобы все карманы были пусты. Также острые предметы (монеты, булавки, гвозди, винты или камни) могут серьезно повредить машину.
• Нельзя стирать в машине вещи, испачканные нефтепродуктами. В случае, если пятна выводятся растворители прежде чем класть вещи в машину, следует подождать, пока они полностью не испарятся с повреждением ткани.
• После окончания стирки ковриков, покрывал и прочих изделий из ворсистых тканей следует проверить фильтр и при необходимости очистить его.
• Перед длительным запланированным отсутствием дома, или же когда предполагается, что стиральная машина не будет долго использоваться, необходимо вынуть вилку из розетки и закрыть кран подачи воды. Рекомендуется также оставить верхнюю крышку приоткрытой для обеспечения вентиляции машины внутри.
• Ни в коем случае не пытайтесь самостоятельно устранить неисправности прибора, так как ремонт произведенный не квалифицированными специалистами, может вызвать серьезные повреждения машины и лишит Вас права на гарантийный ремонт.
• Ремонт прибора должен производиться только специалистами авторизованного сервисного центра. Для ремонта должны использоваться только оригинальные запасные части.
РЕКОМЕНДАЦИИ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ

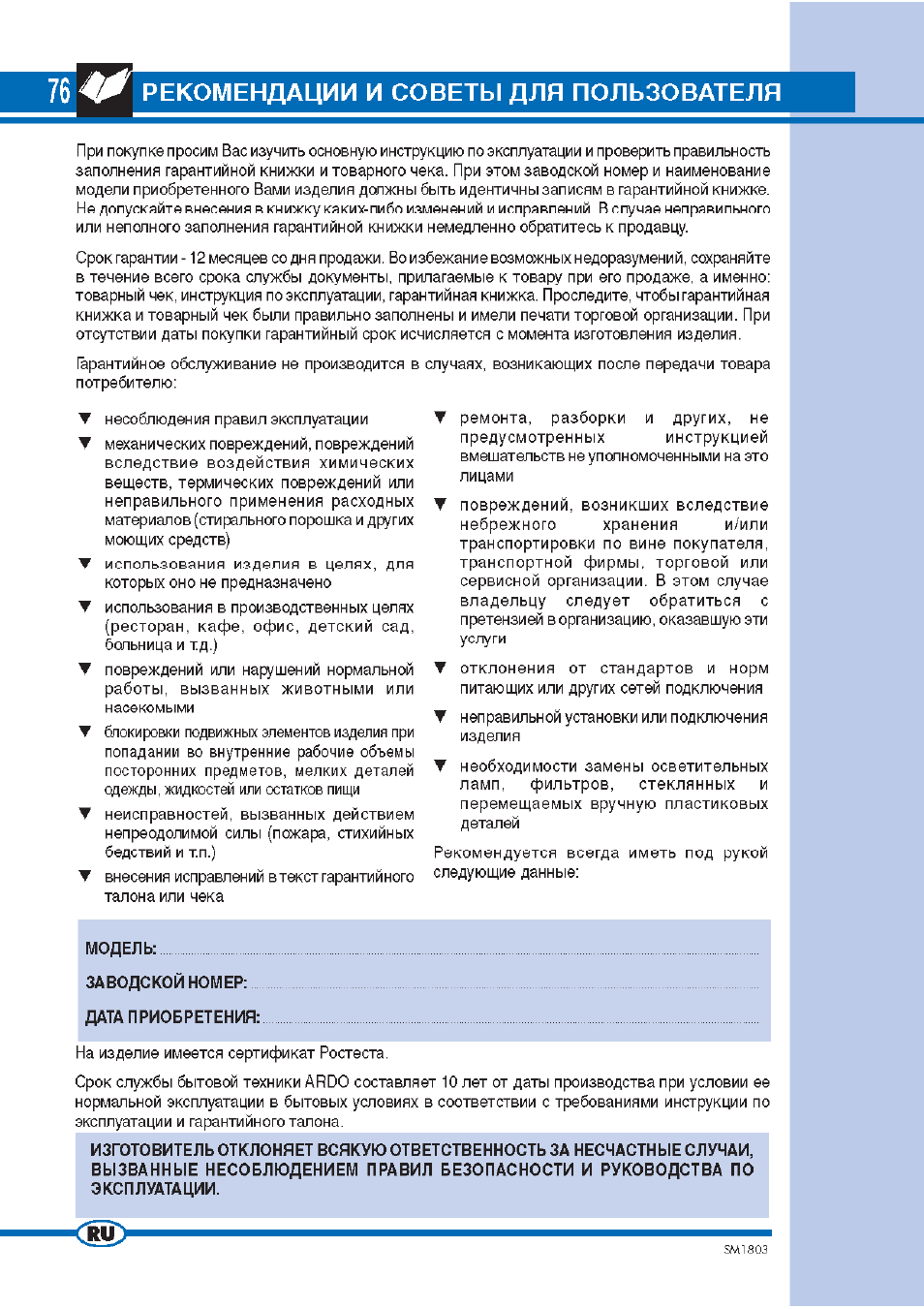

При покупке просим Вас изучить основную инструкцию по эксплуатации и проверить правильность заполнения гарантийной книжки и товарного чека. При этом заводской номер и наименование модели приобретенного Вами изделия должны быть идентичны записям в гарантийной книжке. Не допускайте внесения в книжку каких-либо изменений, исправлений. В случае неправильного или неполного заполнения гарантийной книжки немедленно обратитесь к продавцу.
Срок гарантии — 12 месяцев со дня продажи. Во избежание возможных недоразумений, сохраняйте в течение всего срока службы документы, прилагаемые к товару при его продаже, а именно: товарный чек, инструкция по эксплуатации, гарантийная книжка Проследите, чтобы гарантийная книжка и товарный чек были правильно заполнены и имели печати торговой организации. При отсутствии даты покупки гарантийный срок исчисляется с момента изготовления изделия.
Гарантийное обслуживание не производится в случаях, возникающих после передачи товара потребителю:
• несоблюдения правил эксплуатации,
• механических повреждений, повреждений вследствие воздействия химических веществ, термических повреждений или неправильного применения расходных материалов (стирального порошка и других моющих средств),
• использования изделия в целях, для которых оно не предназначено,
• использования в производственных целях (ресторан, кафе, офис, детский сад, больница и т.д ),
• повреждений или нарушений нормальной работы, вызванных животными или насекомыми,
• блокировки подвижных элементов изделия при попадании во внутренние рабочие объемы посторонних предметов, мелких деталей одежды, жидкостей или остатков пищи,
• неисправностей, вызванных действием непреодолимой силы (пожара, стихийных бедствий и т.п ),
• внесения исправлений в текст гарантийного талона или чека,
• ремонта, разборки и других не предусмотренных инструкцией вмешательств не уполномоченными на это лицами,
• повреждений, возникших вследствие небрежного хранении и/или транспортировки по вине покупателя, транспортной фирмы , торговой или сервисной организации. В этом случае владельцу следует обратиться с претензией в организацию, оказавшую эти услуги,
• отклонения от стандартов и норм питающих или других сетей подключения,
• неправильной установки или подключения изделия,
• необходимости замены осветительных ламп, фильтров, стеклянных и перемещаемых вручную пластиковых деталей.
ОБЩИЕ ХАРАКТЕРИСТИКИ СТИРАЛЬНОЙ МАШИНЫ
Стиральная машина предназначена для стирки в домашних условиях всех видов тканей стирки выбранным самим пользователем.
Корпус прибора изготовлен из металлических листов, прошедших специальную обработку и покрытой эмалью, что позволяет сохранять красивый вид и предотвращает коррозию.
Мотор и другие движущиеся детали сконструированы таким образом, чтобы обеспечить минимальный уровень шума во время работы машины.
Барабан изготовлен из нержавеющей стали. Его ширина и удобное расположение обеспечив высокое качество стирки и длительную сохранность белья.
Панель управления позволяет легко выбирать желаемую программу стирки.
Прекрасная балансировка стиральной машины является результатом многолетних поисков, направленных на достижение равновесия движущихся элементов конструкции.
Прибор соответствует нормам безопасности EN 60335 для электроприборов и нормам предотвращения радиопомех С ЕЕ/87 308 от 06.06.1987.
Прибор предназначен для бытового использования с напряжением в сети 220В/50Гц.
При обращении в авторизованный сервисный центр следует указать заводской номер приблизительно указанный на маркировочной табличке и в гарантийной книжке.
На изделие имеется сертификат Ростеста
Срок службы бытовой техники ARDO составляет 10 лет от даты производства, при условно нормальной эксплуатации в бытовых условиях в соответствии с требованиями инструкции эксплуатации и гарантийного талона.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Размеры | — высота — глубина |
— 40,0 см — 85,0 см — 60,0 см |
| Вес | около 80 кг | |
| Напряжение сети | 230В/50Гц | |
| Общая потребляемая мощность | макс. 2200 Вт | |
| Аварийный сетевой выключатель | 10А | |
| Давление воды | мин. 0,05 МРА — макс. 1 МРА | |
| Максимальная загрузка | 5 кг — хлопок, лен | |
| 2 кг — синтетические и деликатные ткани 1 кг — шерсть |
УСТАНОВКА И ПОДКЛЮЧЕНИЕ

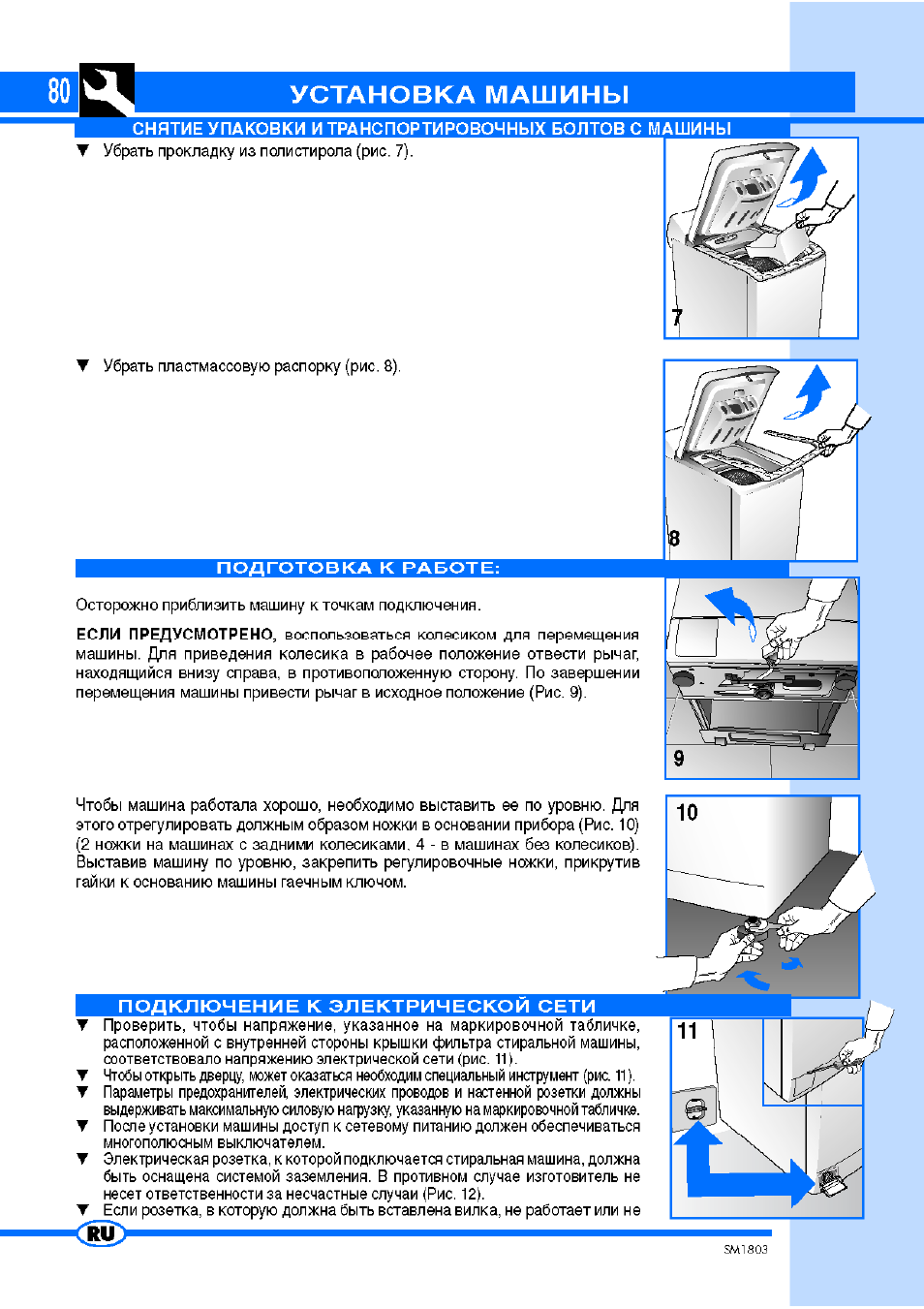

Распаковка и освобождение приборе от транспортировочных деталей
Поставьте стиральную машину в предусмотренное для нее место и снимите наружную у па к (рис.1).
Отвинтите 4 винта, фиксирующих подвижные части машины и снимите их вместе с пластмассе распорными втулками (рис. 2). Откройте образовавшиеся отверстия пластмассовыми заглушкам прилагаемыми в комплекте.
— В случае если втулки остались в машине, следует открутить четыре винта, обозначенных рис. 2 буквой V, снять боковую панель, вынуть втулки, а затем установить боковую nai место. Сохраните винты и втулки на случай возможной транспортировки машины. Поднимите машину и выньте подставку из полистирола наклоните стиральную машину и, потянув за картонные лентяи F, выньте две угловые прокладки из полистирола, находящиеся внутри.

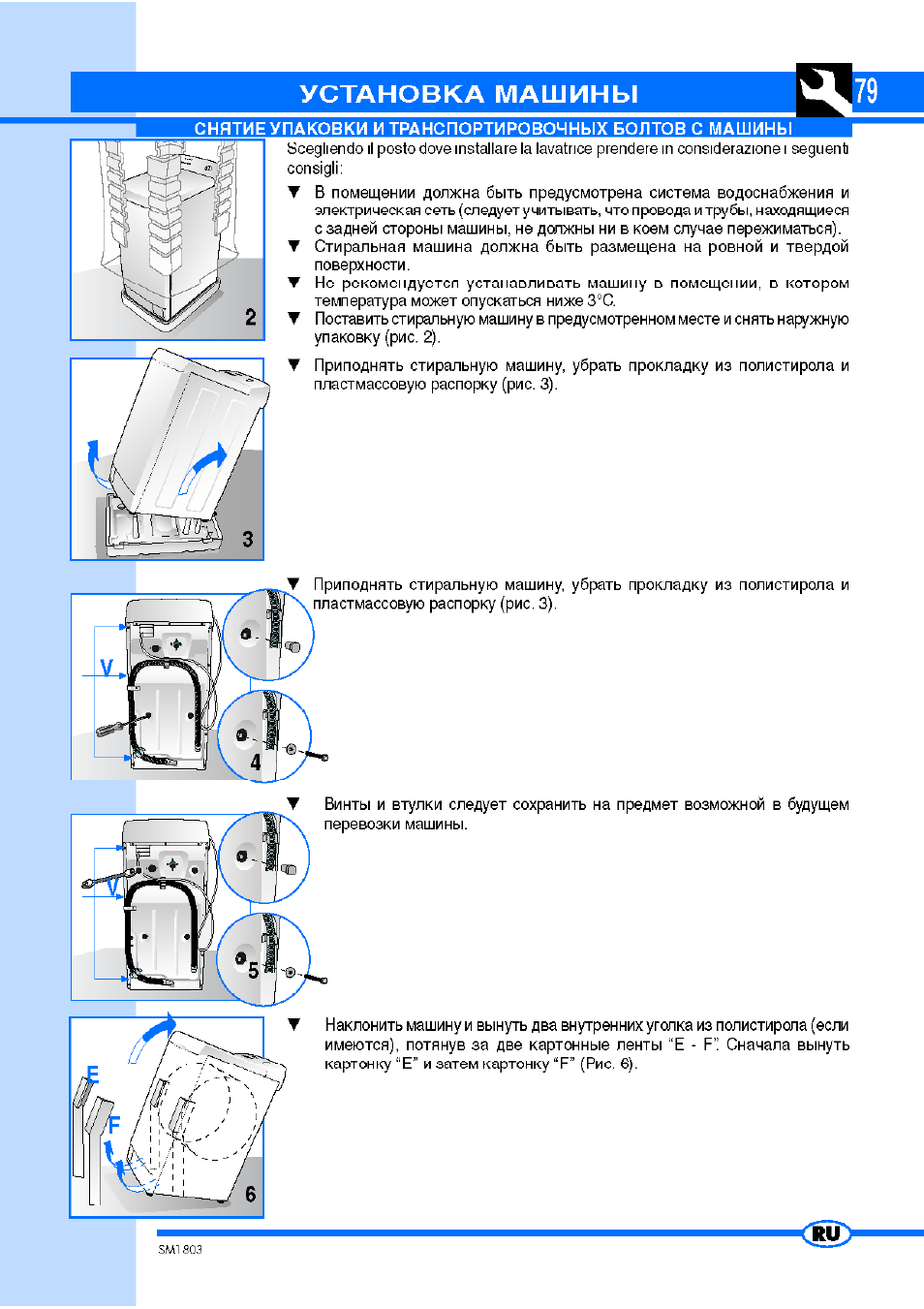

Установка стиральной машины
При выборе места для установки стиральной машины следует учитывать следующие рекомендации
— в помещение должны быть подведены электричество, водопровод и канализация (проследите чтобы провода и трубы, находящиеся сзади машины не были пережаты или придавленыi
— стиральная машина должна быть установлена на ровной и твердой поверхности.
— не рекомендуется устанавливать стиральную машину в помещении, где температура может опускаться ниже +3°С.
Выставление уровня стиральной машины
Установив машину на выбранном для нее месте, следует выставить ее по уровню при регулируемых ножек (2-х в стиральных машинах с роликами и 4-х в стиральных машина роликов). После выставления машины по уровню при помощи регулируемых ножек след затянуть ключом контргайки (рис. 5).
— В том случае если выставление стиральной машины по уровню не выполнено правильно, работе будут наблюдаться вибрация и повышенный уровень шума, что впоследствии ж привести к ее повреждению.
• Давление воды в водопроводной сети должно быть в пределах 1,00 мПа (0,5-70 атм.).
• До подключения машины откройте кран и дайте воде стечь, что трубы очистились от загрязнений, типа песка и ржавчины (выполнение данной операции имеет особое значение для тех случаев, когда стиральная машина долгое время не использовалась, или когда о/ подключается к новым трубам).
• Заливной шланг должен быть соединен с краном холодной воды резьбовым патрубком 3/4″.
• Между краном и шлангом проложите фильтрующую прокладку, прилагаемых в комплекте, а затем туго затяните соединение (рис. 4).
• Во время стирки кран подачи воды должен быть полностью открыт
• Сливной шланг должен находиться на высоте минимум 60 и максим 90 см от пола (рис. 6).
• Если предусмотрен слив воды непосредственно в канализацию, свободный край шланга стиральной машины должен быть вставлен в канализационную трубу с внутренним диаметром не менее 40 л
• Проследите за тем, чтобы сливной шланг не был герметично вставив канализационную трубу, в противном случае сифон может заполняться воздухом, и произойдет перелив воды.
• В случае если вода сливается в раковину, свободная оконечное шланга должна быть закреплена в месте его перегиба специальным держателем, прилагающимся в комплекте. Положите шланг на кра! раковины и закрепите держатель так, чтобы шланг не упал (рис. Сточный канал мойки должен быть чистым, чтобы вода могла п по нему свободно и не выливалась.

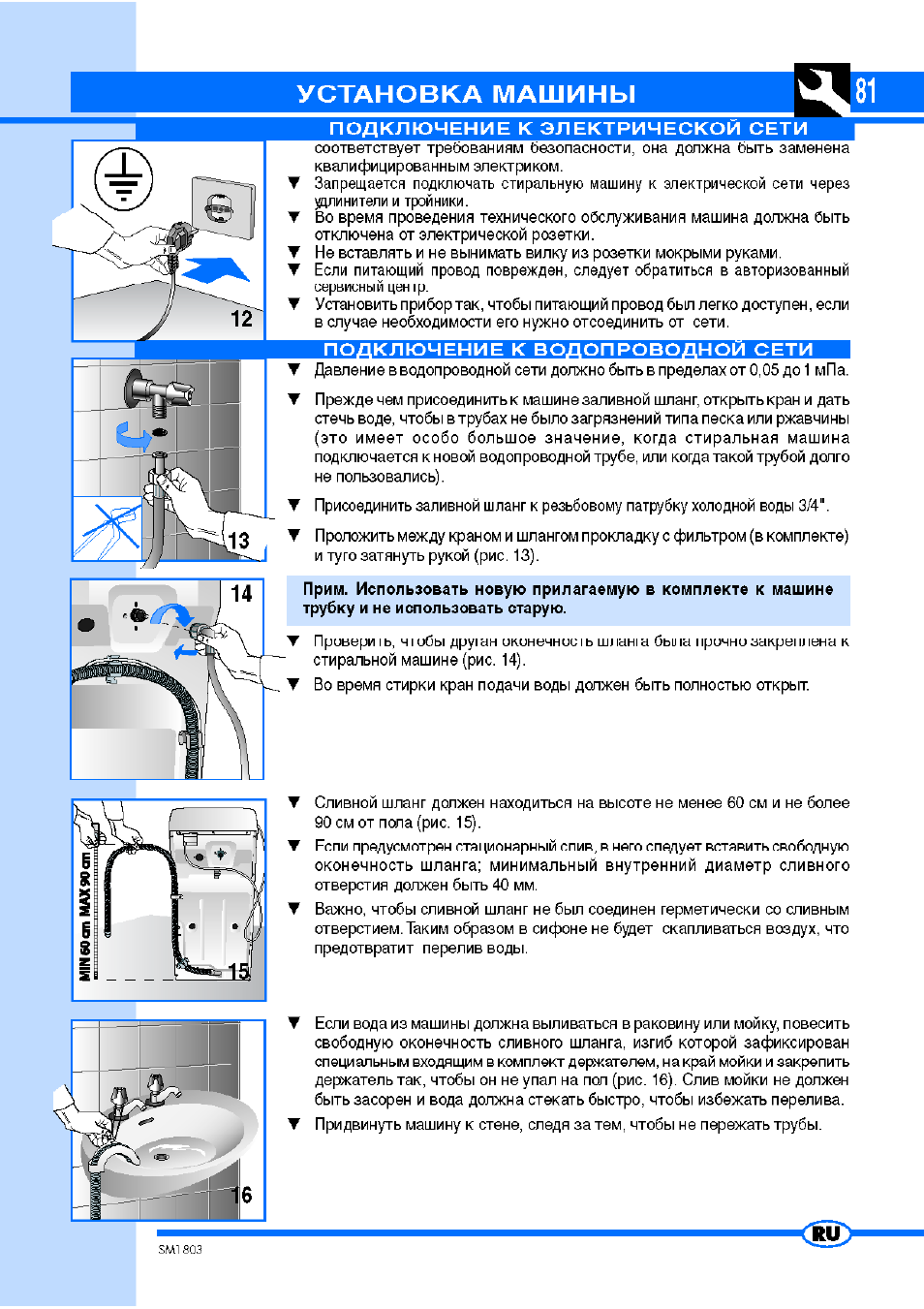

Электрическое подключение
• Проверьте, чтобы напряжение, указанное в технических данных машины на маркировочной табличке, расположенной на задней панели, соответствовало напряжению электрической сети.
• Параметры аварийного сетевого выключателя, электрических шнуров и сетевой розетки должны выдерживать максимальное значение нагрузки, указанное на табличке.
• Розетка, к которой подключается стиральная машина, должна имел заземление. В противном случае изготовитель отклоняет всякую ответственность за возникновение несчастных случаев (рис. 10).
• Если розетка подключения вилки машины не работает или не пригодны она должна быть заменена квалифицированным электриком.
• Запрещается подключать машину к электрической сети через удлинитель и многоконтактные разъемы.
• Во время проведения операций по обслуживанию вилка стиральной машины должна быть отсоединена от источника тока.
• Не вставляйте и не вынимайте вилку из розетки мокрыми рука!

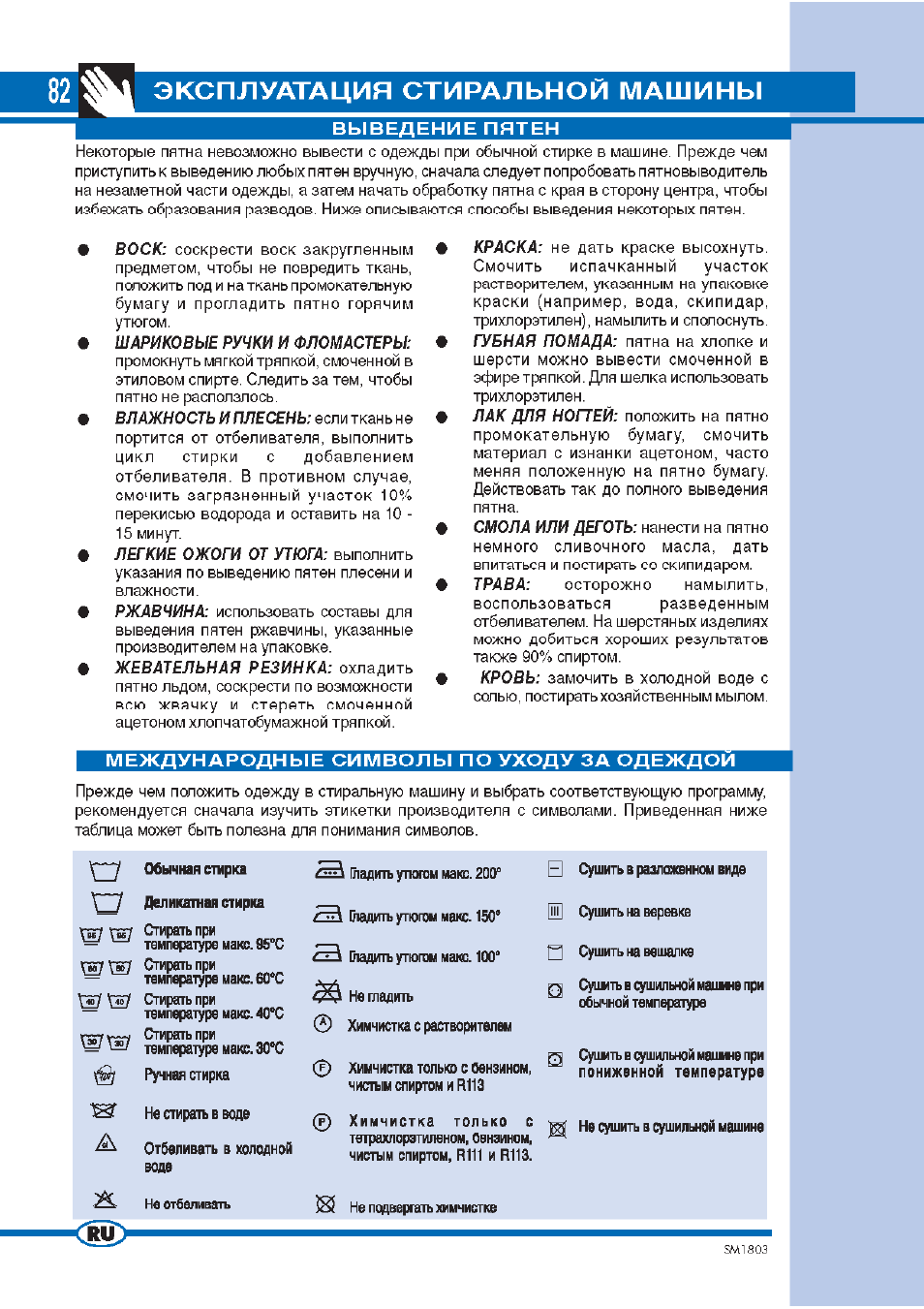

ВЫВЕДЕНИЕ НЕКОТОРЫХ ВИДОВ ПЯТЕН
Некоторые пятна не могут быть выведены с одежды одной стиркой в стиральной машине. О чем выводить любые пятна вручную, необходимо сначала попробовать сделать это на малозаметном участке одежды, начиная обработку с края пятна и постепенно приближаясь к его центр предупреждения образования разводов. Ниже приводятся различные способы выведения пятеi
• Воск чтобы не повредить ткань, соскребите воск тупым ножом, затем положите ткань между двумя листами промокательной бумаги и прогладьте пятно горячим утюгом.
• Шариковые ручки и фломастеры: удалите при помощи мягкой ткани, смоченной в метиловом спирте. Следите за тем, чтобы пятно не расползлось.
• Влажность и плесень если ткань хорошо переносит действие отбеливателя, выполните цикл стирки, добавив отбеливатель в специальное отделение (смотри таблицу программ). В против случае намочите загрязненный участок 10% перекисью водорода и оставьте на 10 или 15
• Пятна от горячего утюга: придерживайтесь советов, данных по выведению пятен плесени влажности.
• Ржавчина’ используйте составы для выведения ржавчины, придерживаясь указаний изготовителя на упаковке.
• Жевательная резинка: протрите ткань кусочком льда, соскребите как можно больше, затупорите лоскутом хлопчатобумажной ткани, смоченным ацетоном.
• Краска: Не дайте краске высохнуть. Протрите загрязненный участок растворителем, указанным на упаковке краски (например, водой, скипидаром, трихлорэтиленом), намыльте и прополощи
• Губная помада: пятна на хлопке или шерсти выводятся при помощи смоченной эфиром для шёлка следует использовать растворитель трихлорэтилен.
• Лак для ногтей положите на загрязненный участок ткани промокательную бумагу и намочив изнанку ацетоном, часто меняя бумагу. Действуйте так до полного исчезновения пятна.
• Пятно от железа: смочить лимонным соком до полного удаления или осветления пятна.
• Растительное масло или смола’ следует удалять при помощи растворителя или скипидара.
• Трава’ осторожно намыльте, используя разбавленный отбеливатель. С шерстяных тканей такт пятна хорошо выводятся 90% спиртом.
• Кровь замочите в холодной воде с добавлением соли, затем постирайте хозяйственным мылом
МЕЖДУНАРОДНЫЕ СИМВОЛЫ ПО УХОДУ ЗА ОДЕЖДОЙ
Прежде чем класть вещи в стиральную машину и устанавливать соответствующую программу стирки, рекомендуется проверить символы, поставленные изготовителем на этикетке. А ниже приведены таблицы, где воспроизведены общепринятые символы.

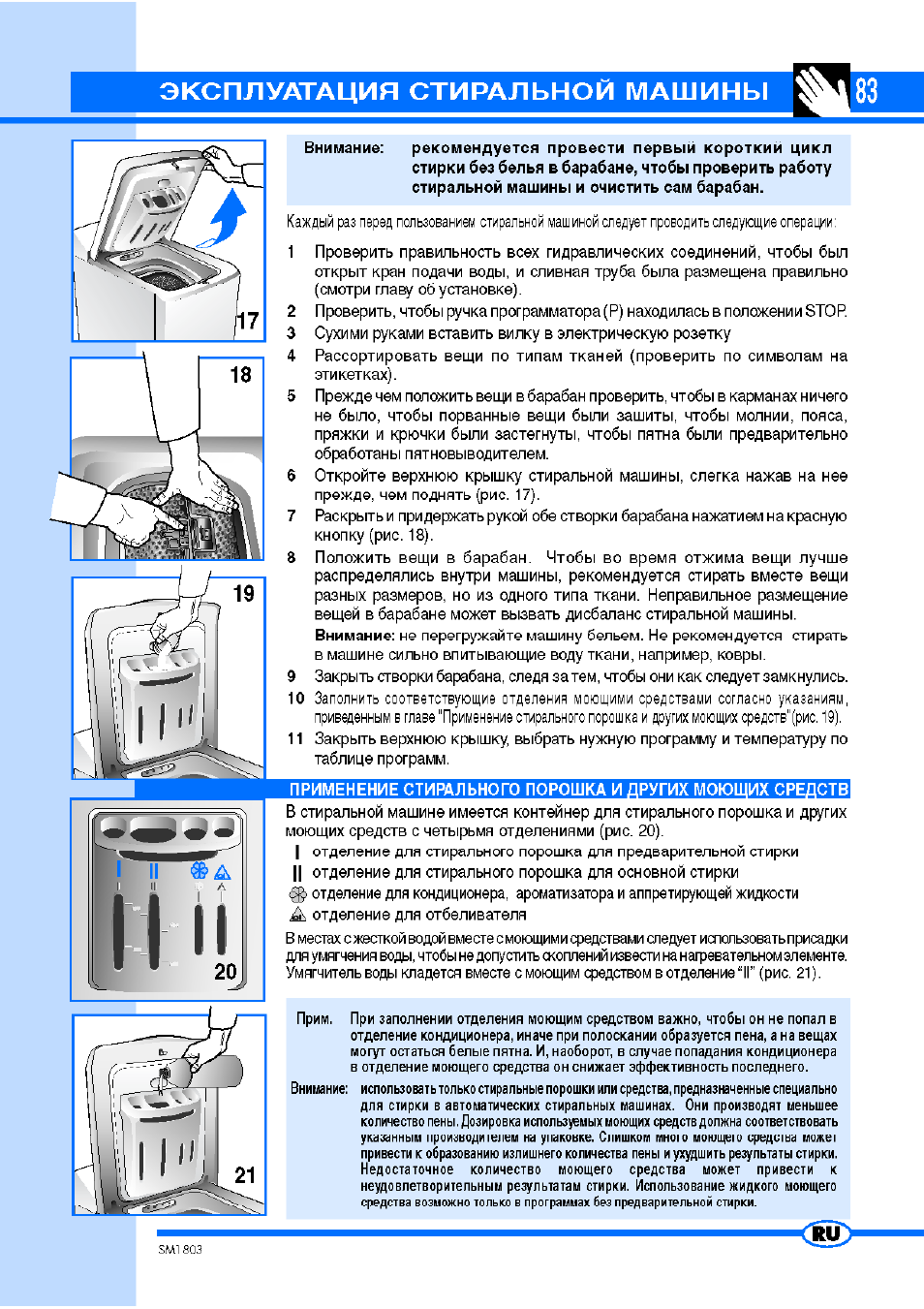

ЭКСПЛУАТАЦИЯ СТИРАЛЬНОЙ МАШИНЫ
Внимание: Перед тем как приступить к первой стирке белья, следует выполнить ускоренный цикл стирки без загрузки белья. Это позволит проверить работу стиральной машины и очистить барабан.
Перед началом каждой стирки необходимо выполнять следующие операции:
1. Проверьте, чтобы подключение к водопроводной сети было правильным, кран подачи воды должен быть открыт, сливной шланг должен находиться в верном положении (смотри раздел об установке на стр. 8-9).
2. Проверьте, чтобы ручка выбора программ (Р) находилась в положении STOP.
3. Сухими руками вставьте вилку в розетку (рис. 10)
4. Рассортируйте белье, распределив его по типам тканей (проверьте символы на этикетках).
5. Прежде чем класть одежду в бак, проверьте, чтобы:
— карманы одежды были пусты,
— были зашиты разорванные места,
— были закрыты молнии, застегнуты пояса, пряжки и крючки,
— были предварительно выведены пятна
6. Откройте крышку стиральной машины (рис. 11).
7. Откройте дверцы барабана, придерживая рукой обе створки и нажимая на красную кнопку (рис. 12).
8. Загрузите белье в барабан.
Чтобы белье лучше распределилось во время отжима, одновременно следует стирать предметы разного размера, но из однотипной тканt Неправильное распределение загруженного белья может привести к нарушению балансировки во время отжима.
Внимание: Запрещается перегружать стиральную машину. Не рекомендуется стирать вещи, впитывающие большое количество воды, например, ковры.
9. Закройте дверцы барабана и удостоверьтесь, что они плотно сцепились друг с другом.
10. Наполните соответствующие отделения моющими средствами согласно указаниям, приведенным в разделе средства для стирки
11. Закройте крышку, выберите соответствующую программу и температуру, пользуясь таблицей программ.
Стиральная машина оборудована ящичком для моющих средств из четырех отделений (рис. 11, 13)
I отделение для стирального порошка для предварительной стирки
II отделение для стирального порошка для основной стирки
отделение для кондиционера
отделение для отбеливателя
ВНИМАНИЕ: При использовании стирального порошка следует поднять специальную перегородку зеленого цвета, находящуюся внутри отделений.
При использовании жидкого средства для стирки перегородку следует опустить (рис. 13-В). Примечание: Не забывайте поднимать перегородку при пользовании стиральным порошком.
В районах с жесткой водой вместе со средствами для стирки следует использовать средств умягчения воды, которое защищает нагревательный элемент машины от известковых отложений. ; средство кладется вместе со стиральным порошком в отделение
ВНИМАНИЕ Используйте только стиральные порошки или жидкие /моющие средства, специально предназначенные для автоматических стиральных машин, так как они образуют меньше пены. Кладите в стиральную машину столько порошка, сколько рекомендуется его производителем на упаковка
Чрезмерное количество стирального порошка может вызвать образование слишком большого количества пены и отрицательно повлиять на результат стирки. Недостаточное количество порошка может дать неудовлетворительные результаты стирки.
Таблица дозировок средств для стирки
| Вес белья (кг) | Предварительная стирка (г) | Основная стирка (г) | Кондиционер (мл) |
| 5 | 50 | 720 | 50 |
| 2-3 | 40 | 70 | 50 |
| 2 | 30 | 60 | 50 |
| 7 | — | 60 | 50 |
ПАНЕЛЬ ОБСЛУЖИВАНИЯ — ВЫБОР ПРОГРАММ И ФУНКЦИЙ
ВЫБОР ФУНКЦИЙ:
Кнопка дополнительного полоскания: нажимая на эту кнопку (пол 1), стиральная машина выполняет дополнительное, четвертое полоскание Функция доступна только во время выполнения программ интенсивной стирки Советуем применять эту функцию в местах с очень мягкой водой или для стирки белья тех людей, которые аллергичны к стиральным средствам (рис. 14).
Кнопка задержания воды в барабане: Использовать только для стирки синтетических тканей нажимая на кнопку задержания воды в барабане (рис 15), стиральная машина автоматически останавливается в начале последнего полоскания, а погруженное в барабан с водой белье не мнется Функция доступна при одновременном нажатии кнопки для выключения центрифуги Кнопка выключения центрифуги: нажимая на кнопку выключения центрифуги, стиральная машина выполняет цикл стирки без отжатия белья Если кнопка находится в положении 1, машина не включает центрифугу, а если кнопка находится в положении 0, будет осуществлена также и центрифуга (рис 16)
Кнопка частичного наполнения барабана: Если вес белья не превышает 2,5 кг, нужно нажать кнопку частичного наполнения Эта функция уменьшает количество воды, используемой во время стирки Машина выполняет эту функцию при одновременном положении кнопки 1 (рис 17).
Регулирование оборотов центрифуги: Поворачивая ручку (U) (рис 18), можно установить скорость оборотов во время выполнения центрифуги в границах 550—1000 об |мин для программ интенсивной стирки
Легкая стирка и стирка шерсти предвидит постоянную скорость — 550 об|мин , независимо от установки ручки регулирования оборотов ВКЛЮЧЕНИЕ СТИРАЛЬНОЙ МАШИНЫ
1. Когда дозатор стиральных средств соответственно наполнен и верхняя крышка закрыта, нужно выбрать желаемую программу, устанавливая в необходимое положение регулятор температуры (Т) (рис 20) и ручку программирующего устройства (R) (рис 19)
ВНИМАНИЕ: Не поворачивать ручку программирующего устройства против часовой стрелки (рис. 19). Если случайно ручка программирующего устройства окажется дальше выбранной программы, ее нельзя поворачивать назад, а продолжать крутить вправо, пока она не окажется в нужном положении.
2. Чтобы включить машину, нужно потянуть вверх ручку программирующего устройства (R).
Включится сигнальная лампочка
Если вы пропустили желаемое положение, нужно прервать цикл стирки, вдавливая ручку программирующего устройства (R) (рис 19), после чего повернуть ручку программирующего устройства по часовой стрелке, устанавливая ее в нужном положении, а затем потянуть вверх Установка соответствующей программы и кнопок дополнительных функций должна осуществляться перед включением стиральной машины Добавление белья во время стирки
Всегда есть возможность добавить во время стирки в барабан белье, которое мы забыли Мы не советуем пользоваться этой возможностью, но если это необходимо, нужно выполнить следующее:
— вдавить ручку программирующего устройства (R) (рис 19), подождать около 1 мин, чтобы отключилась блокировка верхней крышки
— поднять верхнюю крышку и открыть дверку барабана, нажимая на красную кнопку, после чего вложить белье
— плотно закрыть дверку барабана, чтобы она защелкнулась, и опустить верхнюю крышку
— снова включить машину, придерживаясь инструкций, указанных в п. 2
3. В конце цикла стирки машина остановится автоматически, а указатель программирующего устройства (R) будет находиться в одном из положений STOP Чтобы вынуть белье, необходимо:
— вдавить ручку программирующего устройства (R) (рис 19)
— подождать около 1 мин, чтобы отключилась блокировка верхней крышки
— поднять верхнюю крышку и открыть дверку барабана, нажимая на красную кнопку, после чего вынуть белье
ВНИМАНИЕ: После окончания стирки рекомендуем отключить сухими руками машину от сети и закрыть водопроводный кран
P программирующее устройство
V регулятор оборотов
T регулятор температуры
кнопка дополнительного полоскания
кнопка задержания воды в барабане
кнопка выключения центрифуги
кнопка частичного наполнения барабана
ТАБЛИЦА ПРОГРАММ
ИНТЕНСИВНЫЕ ПРОГРАММЫ ДЛЯ СТИРКИ ПРОЧНЫХ ТКАНЕЙ
| Ручка (Р) | Ручка (Т) | Программы | Обозначения на тканях | Вид ткани и степень загрязнения | Вес белья загрязнения | Вес белья | Описание программы | Скорость центрифуги | Дополнительные функции | |||
| 1 | 90° | БИО | Одежда из хлопка и льна, очень загрязненная, с пятнами органического происхождения | do 5 kg | Начальная стирка, основная стирка или полоскания, из которых одно с выбелителем и одно со смягчающим средством, спуск воды центрифуга | 1000*** 800*** | W | — | W | W | ||
| 2 | 90° | средне загрязненное | Постельное белье, рубашки, скатерти, полотенца из прочных тканей, средне загрязненные | do 5 kg | Основная стирка, или полоскания, как указано выше, спуск воды, центрифуга | 1000*** 800*** | W | — | W | W | ||
| 3 | 60° | прочные цвета | Ткань из хлопка и льна цветная, не красящая | do 5 kg | Основная стирка, или полоскания, как указано выше, спуск воды, центрифуга | 1000*** 800*** | W | — | W | W | ||
| 4 | 40° | нежные цвета | Ткань из хлопка и льна цветная, красящая | do 5 kg | Короткая основная стирка, полоскания как указано выше, спуск воды, центрифуга | 1000*** 800*** | W | — | W | W | ||
| 5 | — | полоскание | Полоскание или освежение белья из прочных тканей, которым долго не пользовались | do 5 kg | или полоскания, из которых одно с выбелителем и одно со смягчающим средством, спуск воды, центрифуга | 1000*** 800*** | W | — | W | W | ||
| 6 | — | особое полоскание | Смягчение или крахмаление белья | do 5 kg | Полоскание со смягчающим средством (пахнущим крахмалом) спуск воды, центрифуга | 1000*** 800*** | — | — | W | — | ||
| 7 | — | конечная центрифуга | Энергичная центрифуга | do 5 kg | Спуск воды и конечная центрифуга — 5 мин | 1000*** 800*** | — | — | W | — |
ЛЕГКИЕ ПРОГРАММЫ ДЛЯ СТИРКИ СИНТЕТИЧЕСКИХ ТКАНЕЙ
| Ручка (Р) | Ручка (Т) | Программы | Обозначения на тканях | Вид ткани и степень загрязнения | Вес белья загрязнения | Вес белья | Описание программы | Скорость центрифуги | Дополнительные функции | |||
| 8 | 60° | легкая начальная стирка | Синтетические ткани с пятнами сильно загрязненные | max 2,5 kg | Начальная стирка, основная стирка, 2 полоскания, особое полоскание, спуск воды центрифуга | 550 | — | W | W | W | ||
| 9 | 60° | прочные синтетические ткани | Синтетические ткани белые и цветные | max 2,5 kg | Основная стирка, 2 полоскания, особое полоскание, спуск воды, центрифуга | 550 | — | W | W | W | ||
| 10 | 40° | смешанные ткани | Синтетические ткани цветные, которые могут линять | max 2,5 kg | короткая основная стирка, 2 полоскания, особое полоскание, спуск воды, центрифуга | 550 | — | W | W | — | ||
| 11 | — | полоскание | Полоскание или освежение белья из прочных тканей, которым долго не пользовались | max 2,5 kg | 2 полоскания, одно особое полоскание, спуск воды, центрифуга | 550 | — | W | W | — | ||
| 12 | — | особое полоскание | Смягчение или крахмаление белья | max 2,5 kg | Особое полоскание, спуск воды, центрифуга | 550 | — | W | W | — | ||
| 13 | — | конечная центрифуга | Энергичная центрифуга | max 2,5 kg | Спуск воды и конечная центрифуга — 2,5 мин | 550 | — | — | — | — |
* Положение ручки программирующего устройства
** Положение регулятора температуры
*** Только для интенсивных программ
W На выбор
ВНИМАНИЕ: Скорость центрифуги, указанную в таблице, можно получить, устанавливая ручку оборотов центрифуги в положении 1000 (TL1000) 800 (TL 800) Если Вы предпочитаете другую скорость оборотов, перед началом цикла стирки установить соответственное количество оборотов Для легких программ скорость оборотов центрифуги автоматически снижается до 550 оборотов.
ЛЕГКИЕ ПРОГРАММЫ ДЛЯ СТИРКИ СИНТЕТИЧЕСКИХ ТКАНЕЙ
| Ручка (Р) | Ручка (Т) | Программы | Обозначения на тканях | Вид ткани и степень загрязнения | Вес белья загрязнения | Вес белья | Описание программы | Скорость центрифуги | Дополнительные функции | |||
| 14 | 35° | шерсть | Шерсть, которую можно стирать в машинах | max 1 kg | Основная стирка, полоскания, особое полоскание,спуск воды, центрифуга | 550 | — | W | W | — | ||
| 15 | — | особое полоскание | Полоскание с добавлением смягчителя | max 1 kg | Особое полоскание, спуск воды, центрифуга | 550 | — | W | W | — | ||
| 16 | — | конечная центрифуга | Центрифуга мах | max 1 kg | Спуск воды и конечная центрифуга — 2,5 мин | 550 | — | — | — | — |
* Положение регулятора температуры
** Только для интенсивных программ
W На выбор

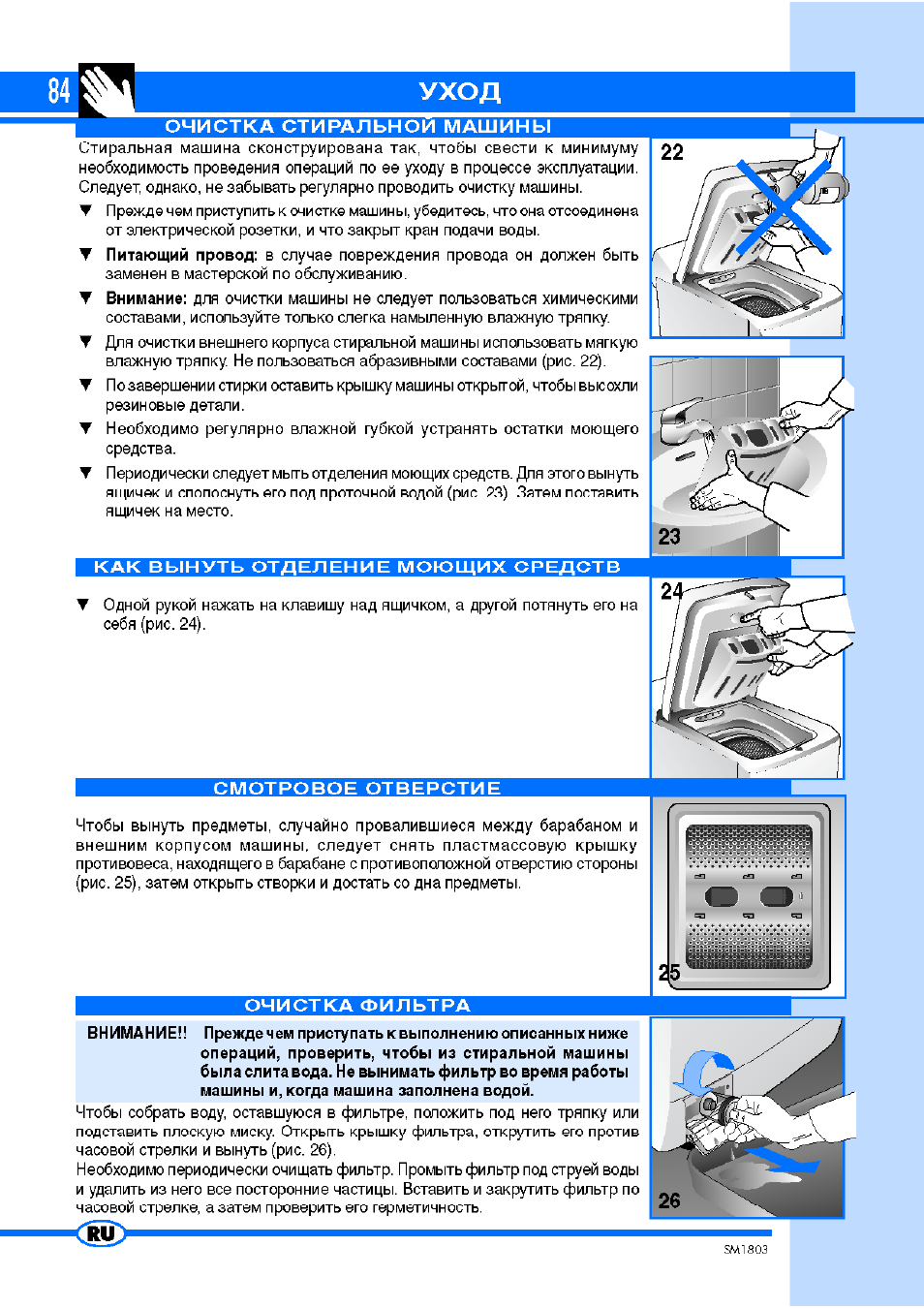

ОБСЛУЖИВАНИЕ СТИРАЛЬНОЙ МАШИНЫ
Стиральная машина сконструирована таким образом, чтобы свести к минимуму ее обслуживание. Тем не менее, важно всегда помнить о необходимости проведения регулярной очистки машины. Перед началом очистки проверьте, чтобы прибор был отключен от электрической сети, и чтобы перекрыта подача воды.
ВНИМАНИЕ Не мойте машину химическими составами, используйте для очистки только мягкую ткань, смоченную в мыльном растворе.
Очистка стиральной машины
Протрите мягкой влажной тряпкой внешнюю поверхность корпуса. Не применяйте химические составы.
После окончания стирки оставьте на некоторое время крышку машинки, открытой, чтобы могли высохнуть ее резиновые части. Следует периодически удалять при помощи влажной губки остатки стирального порошка из соответствующего отделения ящичка для моющих средств. Для наилучшего очищения отделений для кондиционера и отбеливания можно вынимать колпачки и мыть их в проточной воде.
Удаление посторонних предметов из бака
Чтобы вынуть посторонние предметы, случайно попавшие в пространство между барабаном и баком, следует снять пластмассовую крышку противовеса, расположенную в барабане с противоположной стороны от отверстия для загрузки белья (рис. 19), а затем, открыв дверцу барабана, вытащить предмет, лежащий на дне бака.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Если стиральная машина не работает, прежде чем обращаться в сервисный центр, необходимо проверить, не явилась ли возникшая неполадка следствием одной из причин, перечисленных
Стиральная машина не работает (не загорается контрольная лампочка)
• проверьте чтобы
1 было напряжение в сети;
2 была правильно вставлена вилка;
3 ручка выбора программ (Р) находилась в положении включения (для этого ее следует потянуть на себя) или включена кнопка вкл/выкл;
4 крышка машины была хорошо закрыта.
Стиральная машина не работает (горит контрольная лампочка)
• проверьте, чтобы:
1 ручка выбора программ (Р) находилась в положении выбранной программы;
2 прочитайте раздел инструкций Стиральная машина не заливает воду
Стиральная машина не заливает воду
• проверьте, чтобы
1 в водопроводе была вода;
2 кран подачи воды был открыт;
3 заливной шланг не был пережат;
4 не был засорен фильтр. В противном случае следует очистить фильтр, предварительно отключив прибор от сети;
5 в ящичке для моющих средств не было затвердевших остатков стирального порошка.
Стиральная машина непрерывно заливает и сливает воду
• проверьте, чтобы:
1 сливной шланг находился на соответствующей высоте (60-90 см);
2 оконечность сливного шланга не была погружена в воду.
Стиральная машина не сливает воду и не отжимает белье
• проверьте, чтобы:
1 сливной шланг был правильно подсоединен;
2 не было перегибов сливного шланга;
3 не был засорен фильтр на сливе (расположен в нижней части передней панели слева под крышечкой; проверку следует осуществлять только после полного слива воды)
4 не была отключена центрифуга;
5 не была включена функция выключения с водой в баке.
Стиральная машина работает с повышенным уровнем вибрации и шума
• проверьте, чтобы:
1 были сняты все транспортировочные детали — см. стр. 5;
2 стиральная машина была выставлена по уровню;
3 объемные вещи, типа простыней, скатертей и т.п. 6ыли сосредоточены в одной части барабана.
Не открывается крышка стиральной машины
1 Подождите три минуты после завершения цикла стирки
Белье недостаточно отжато
• проверьте, чтобы:
1 бельё было равномерно разложено в барабане;
2 была выбрана соответствующая скорость вращения центрифуги.
Стиральная машина останавливается во время стирки
• проверьте, чтобы:
1 не прерывалась подача тока
В ящичке для моющих средств остается слишком много стирального порошка
• проверьте, чтобы:
1 6ыл открыт кран подачи воды;
2 фильтр, находящийся между краном и заливным шлангом был чист.
После стирки белье недостаточно чистое
• проверьте, чтобы:
1 барабан не был перегружен;
2 использовалось достаточное количество стирального порошка;
3 была выбрана соответствующая программа стирки
Инструкции
Перейти к контенту
2.14 Мб
2.14 Мб
2.71 Мб
2.57 Мб
2.57 Мб
2.14 Мб
РУССКИМ
Уважаемый покупатель,
благодарим Вас за выбор нашего
изделия.
Прежде чем
подключить
прибор и
приступить к
его использованию, просим Вас внимательно
прочитать инструкцию по эксплуатации. Знание
приидипое
работы стиральной машины
г^еспечитеё правильную и надежную эксплуатацию. Инструкции по эксплуатации содержат
много полезных рекомендаций относительно работы и технических особенностей стиральной
машины, которые помогут Вам использовать ее оптимальным образом.
В случае
продаж’и или передачи
стиральной машины другому лицу не забудьте
отдать иоеому
пользователю и инструкцию по эксплуатации.
СОДЕРЖАНИЕ
РЕКОМЕНДАЦИИ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ
ОПИСАНИЕ МАШИНЫ
УСТАНОВКА МАШИНЫ
Снятие упаковки и транспортировочных деталей
Размещение стиральной машины
Подготовка к работе
Подключение к электрической сети
Подключение к водопроводной сети
^ ЭКСПЛУАТАЦИЯ СТИРАЛЬНОЙ МАШИНЫ
•
Выведение пятен
•
Международные символы по уходу за одеждой
•
Эксплуатация стиральной машины
•
Применение стирального порошка и других средств
УХОД
•
Очистка стиральной машины
•
Как вынуть отделение моющих средств
•
Смотровое отверстие
•
Очистка фильтра
•
Решение возникающих проблемц
76-78
78
79-81
79- 80
80
80
80- 81
81
82- 84
82
82
83
83- 84
84- 85
84
84
84
84
85
ИЗГОТОВИТЕЛЬ ОТКЛОНЯЕТ ВСЯКУЮ ОТВЕТСТВЕННОСТЬ ЗА НЕСЧАСТНЫЕСЛУЧАИ,
ВЫЗВАННЫЕ
НЕСОБЛЮДЕНИЕМ
ПРАВИЛ
БЕЗОПАСНОСТИ
И
РУКОВОДСТВА
ПО
ЭКСПЛУАТАЦИИ.
5М1 803
РЕКОМЕНДАЦИИ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ
При покупке просим Вас изучить основную инструкцию по эксплуатации и проверить правильность
заполнения гарантийной книжки и товарного чека. При этом заводской номер и наименование
модели приобретенного Вами изделия должны быть идентичны записям в гарантийной книжке.
Не допускайте внесения в книжку каких-либо изменений и исправлений. В случае неправильного
или неполного заполнения гарантийной книжки немедленно обратитесь к продавцу.
Срокгарантии-12 месяцев со дня продажи. Во избежание возможных недоразумений, сохраняйте
в течение всего срока службы документы, прилагаемые к товару при его продаже, а именно:
товарный чек, инструкция по эксплуатации, гарантийная книжка. Проследите, чтобы гарантийная
книжка и товарный чек были правильно заполнены и имели печати торговой организации. При
отсутствии даты покупки гарантийный срок исчисляется с момента изготовления изделия.
Гарантийное обслуживание не производится в случаях, возникающих после передачи товара
потребителю:
▼ несоблюдения правил эксплуатации
▼
механических повреждений, повреждений
вследствие
воздействия
химических
веществ,
термических
повреждений
или
неправильного
применения
расходных
материалов (стирального порошка и других
моющих средств)
▼
использования
изделия
в
целях,
для
которых оно не предназначено
▼
использования в производственных целях
(ресторан,
кафе,
офис,
детский
сад,
больница и тд.)
▼
повреждений или нарушений нормальной
работы,
вызванных
животными
или
насекомыми
▼ блокировки подвижных элементов изделия при
попадании во внутренние рабочие объемы
посторонних
предметов, мелких
деталей
одежды, жидкостей или остатков пищи
▼
неисправностей,
вызванных
действием
непреодолимой силы (пожара, стихийных
бедствий и т.п.)
▼
внесения исправлений втекстгарантийного
талона или чека
▼ ремонта, разборки и других, не
предусмотренных
инструкцией
вмешательств не уполномоченными на это
лицами
▼
повреждений,
возникших
вследствие
небрежного
хранения
и/или
транспортировки
по
вине
покупателя,
транспортной
фирмы,
торговой
или
сервисной
организации.
В
этом
случае
владельцу
следует
обратиться
с
претензией в организацию, оказавшую эти
услуги
▼
отклонения
от
стандартов
и
норм
питающих или других сетей подключения
▼
неправильной установки или подключения
изделия
▼
необходимости
замены
осветительных
ламп,
фильтров,
стеклянных
и
перемещаемых
вручную
пластиковых
деталей
Рекомендуется всегда иметь под рукой
следующие данные:
МОДЕЛЬ:
ЗАВОДСКОЙ НОМЕР:
ДАТА ПРИОБРЕТЕНИЯ:
На изделие имеется сертификат Ростеста.
Срок службы бытовой техники ARDO составляет 10 лет от даты производства при условии ее
нормальной эксплуатации в бытовых условиях в соответствии с требованиями инструкции по
эксплуатации и гарантийного талона.
ИЗГОТОВИТЕЛЬ ОТКЛОНЯЕТ ВСЯКУЮ ОТВЕТСТВЕННОСТЬ ЗА НЕСЧАСТНЫЕ СЛУЧАИ,
ВЫЗВАННЫЕ
НЕСОБЛЮДЕНИЕМ
ПРАВИЛ
БЕЗОПАСНОСТИ
И
РУКОВОДСТВА
ПО
ЭКСПЛУАТАЦИИ.
SM1803
РЕКОМЕНДАЦИИ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ
Настоящий прибор должен использоваться
для стирки вещей в домашних условиях;
любое другое его применение считается
неправильным и поэтому опасным.
Любая
модификация
или
попытка
повредить
прибор могут оказаться для
пользователя
опасными
и
вызвать
повреждение машины.
Учитывая значительный вес стиральной
машины, следует соблюдать особые нормы
безопасности во время ее перемещения.
Запрещается пользование машиной детям
без присмотра взрослых.
Любое изменение, вносимое в систему
водо-
и
электроснабжения,
должно
выполняться
специалистами,
имеющими
соответствующее разрешение.
При
размещении
стиральной
машины
следует
проверить,
чтобы
питающий
провод не сгибался, не пережимался и был
доступен для проведения работ.
Прежде чем включить стиральную машину,
следует полностью снять с нее упаковку и
используемые
для
транспортировки
детали
(транспортировочные
болты).
В
противном случае может быть причинен
серьезный
ущерб
как
машине,
так
и
помещению.
Если
прибор
устанавливается
на
пол,
покрытый ковролином, следует проверить,
чтобы между стиральной машиной и полом
свободно циркулировал воздух.
Не
следует
перегружать
стиральную
машину бельем.
Во время работы прибора не подставляйте
руку под воду, вытекающую из сливного
шланга, так как она может быть горячей.
Не следует также прикасаться к стеклу
дверцы, которое тоже нагревается.
Следует
стирать
только
ткани,
предназначенные для стирки в стиральной
машине. При наличии любых сомнений
изучить
указания
производителя
на
этикетках одежды (смотри “Символы по
уходу за одеждой” стр.
Прежде чем положить одежду в машину,
следует проверить, чтобы все карманы
были пусты. Твердые и острые предметы,
как, например, монеты, булавки, гвозди,
винты
или
камни
могут
привести
к
серьезному повреждению машины.
Нельзя
стирать
в
стиральной
машине
одежду,
испачканную
содержащими
бензин
веществами.
Если
такого
рода
загрязнения
удаляются
испаряющимися
веществами, прежде чем класть вещи в
машину,
следует
подождать
полного
испарения этих веществ с поверхности
тканей.
Не пользуйтесь моющими средствами для
ручной
стирки,
поскольку
образующаяся
обильная пена может повредить
Прм проведеми проверок и
очастка тшаны пе ?аб/льте
отсоединить
прибор
от
электрическое^ ро^жи.
Я о
подвергайте прмбор
воздействию атмосферных
явлений.
5М1 803
Стиральною
машщ
можно
открыть только после того, как
ицдикатор ши дисппей/казапи на
завершение цикла 0 некоторых
моделях
на
это
указывает
мггающая кнопка старт.
Не
вставляйте
и
не
выншайте вилку из розетки
мокрыми р^ами.
Если X? ж те отс оедлик ть лгашкк/
от электрической р сие тки, беритесь
ие за электрический провод, а за
вилку.
Стирэльиэя «эшииэ должке быть
лодхлючеке х соответствующей
превиш безолескости элактричесхой
розетхесзезаилекиаи.
^7осле
завершения
каждой
стирки рекомендуется вынуть
вилку из розетки и закрь; ть кран
подачи во^ьь
Запрещается
лтобключать
стиральную
машину
к
злектрической
розетке
через
}6панцтелц и торойнака.
РЕКОМЕНДАЦИИ И СОВЕТЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ
внутренние части машины.
После
стирки
половиков,
покрывал
и
прочих
ворсистых
тканей
не
забудьте
проверить фильтр и при необходимости
очистите его.
По
завершении
цикла
стирки
рекомендуется оставить дверцу машины
открытой.
Не пытайтесь самостоятельно устранить
неисправности прибора, так как ремонт,
выполненный
лицами,
не
имеющими
специальной
подготовки,
может
вызвать
серьезные
повреждения
и
привести
к
потере права на гарантийный ремонт.
Ремонт
прибора
должен
проводиться
специалистами авторизованных сервисных
центров.
Для
ремонта
должны
использоваться
только
оригинальные
запасные части.
Данное изделие промар ировано всоответствии
с Европейской дире тивой 2002/96/ЕС по
утилизации эле тричес ого и электронного
оборудования (\Л/ЕЕЕ). Обеспечив правильную
утилизацию данного изделия,Вы поможете
предотвратить потенциальные негативные
последствия для окружающей среды и здоровья
челове а, оторые могли бы иметь место в
противном случае. Символ^ на самом изделии
или
сопроводительной
до
ументации
у
азывает,что при утилизации данного изделия с
ним нельзя обращаться ка с обычными
бытовыми отходами Вместо этого,его следует
сдавать в соответствующий пун т прием и эле
тричес ого и эле тронного оборудования для
последующей утилизации. Сдача на слом
должна производиться в соответствии с
местными правилами по утилизации отходов. За
более подробной информацией о правилах
обращения с та ими изделиями,их утилизации и
переработки обращайтесь в местные органы
власти,в службу по утилизации отхсдов или в
магазин,Б котором Вы приобрели данное изделие.
ОПИСАНИЕ МАШИНЫ
Стиральная машина является электробьп»овым прибором, в котором можно стирать любые ткани
в выбранном пользователем режиме.
▼
Наружная часть машины изготовлена из специальным образом обработанного и затем
окрашенного металлического листа, что обеспечивает неизменность ее эстетических свойств
и одновременно защищает от коррозии.
▼
Мотор и все подвижные части машины гарантируют максимальную бесшумность во время
работы машины.
▼
Барабан большого размера из нержавеющей стали сконструирован так, чтобы обеспечить
высокое качество стирки и длительный срок службы белья.
▼
Панель управления предоставляет все возможности для простого выполнения выбранных
программ стирки. Отличная балансировка стиральной машины является результатом
многолетних исследований, цель которых заключалась в поиске равновесия подвижных
частей прибора.
А
— Верхняя крышка
В
— Барабан
С
— Контейнердлястаральногопорошка
О — Панель управления
Е
— Крышка фильтра
Р
— Ножки
Р
5М1803
УСТАНОВКА МАШИНЫ
СНЯТИЕ УПАКОВКИ и ТРАНСПОРТИРОВОЧНЫХ БОЛТОВ С МАШИНЫ
Scegliendo il posto dove installare la lavatrice prendere in considerazione i seguenti
consigli:
▼
В помещении должна быть предусмотрена система водоснабжения и
электрическая сеть (следует учитывать, что провода и трубы, находящиеся
с задней стороны машины, не должны ни в коем случае пережиматься).
▼
Стиральная машина должна быть размещена на ровной и твердой
поверхности.
▼
Не рекомендуется устанавливать машину в помещении, в котором
температура может опускаться ниже 3°С.
▼
Поставить стиральную машину в предусмотренном месте и снять наружную
упаковку (рис. 2).
▼
Приподнять стиральную машину, убрать прокладку из полистирола и
пластмассовую распорку (рис. 3).
▼ Приподнять стиральную машину, убрать прокладку из полистирола и
пластмассовую распорку (рис. 3).
Винты и втулки следует сохранить на предмет возможной в будущем
перевозки машины.
Наклонить машину и вынуть два внутренних уголка из полистирола (если
имеются), потянув за две картонные ленты “Е — Р” Сначала вынуть
картонку “Е” и затем картонку “Р” (Рис. 6).
SM1 803
УСТАНОВКА МАШИНЫ
СНЯТИЕ УПАКОВКИ И ТРАНСПОРТИРОВОЧНЫХ БОЛТОВ С МАШИНЫ
▼ Убрать прокладку из полистирола (рис. 7).
▼ Убрать пластмассовую распорку (рис. 8).
ПОДГОТОВКА К РАБОТЕ:
Осторожно приблизить машину к точкам подключения.
ЕСЛИ
ПРЕДУСМОТРЕНО,
воспользоваться
колесиком
для
перемещения
машины. Для приведения колесика в рабочее положение отвести рычаг,
находящийся внизу справа, в противоположенную сторону. По завершении
перемещения машины привести рычаг в исходное положение (Рис. 9).
Чтобы машина работала хорошо, необходимо выставить ее по уровню. Для
этого отрегулировать должным образом ножки в основании прибора (Рис. 10)
(2 ножки на машинах с задними колесиками, 4 — в машинах без колесиков).
Выставив машину по уровню, закрепить регулировочные ножки, прикрутив
гайки к основанию машины гаечным ключом.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Т Проверить, чтобы напряжение, указанное на маркировочной табличке,
расположенной с внутренней стороны крышки с^зильтра стиральной машины,
соответствовало напряжению электрической сети (рис. 11).
Т Чтобы открыть дверцу, может оказаться необходим специальный инарумент (рис. 11).
Т Параметры предохранителей, электрических проводов и нхтенной розетки должны
выдерживать максимальную силовую нагрузку, указанную на маркировочной табличке.
Т После установки машины доступ к сетевому питанию должен обеспечиваться
многополюсным выключателем.
Т Электрическая розетка, к которой подключается стиральная машина, должна
быть оснащена системой заземления. В противном случае изготовитель не
несет ответственности за несчастные случаи (Рис. 12).
▼ Если розетка, в которую должна быть вставлена вилка, не работает или не
5М1803
УСТАНОВКА МАШИНЫ
%
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОМ СЕТИ
соответствует требованиям безопасности, она должна быть заменена
квалифицированным электриком.
Запрещается подключать стиральную машину к электрической сети через
уцлинители и тройники.
Во время проведения технического обслуживания машина должна быть
отключена от электрической розетки.
Не вставлять и не вынимать вилку из розетки мокрыми руками.
Если питающий провод поврежден, следует обратиться в авторизованный
сервисный центр.
Установить прибор так, чтобы питающий провод был легко доступен, если
в случае необходимости его нужно отсоединить от сети.
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ
Давление в водопроводной сети должно быть в пределах от 0,05 до 1 мПа.
Прежде чем присоединить к машине заливной шланг, открыть кран и дать
стечь воде, чтобы в трубах не было загрязнений типа песка или ржавчины
(это
имеет
особо
большое
значение,
когда
стиральная
машина
подключается к новой водопроводной трубе, или когда такой трубой долго
не пользовались).
Присоединить заливной шланг к резьбовому патрубку холодной воды 3/4″.
Проложить между краном и шлангом прокладку с фильтром (в комплекте)
и туго затянуть рукой (рис. 13).
Прим. Использовать новую прилагаемую в комплекте к машине
трубку и не использовать старую.
Проверить, чтобы другая оконечность шланга была прочно закреплена к
стиральной машине (рис. 14).
Во время стирки кран подачи воды должен быть полностью открыт.
Сливной шланг должен находиться на высоте не менее 60 см и не более
90 см от пола (рис. 15).
Если предусмотрен стационарный слив, в него следует вставить свободную
оконечность
шланга;
минимальный
внутренний
диаметр
сливного
отверстия должен быть 40 мм.
Важно, чтобы сливной шланг не был соединен герметически со сливным
отверстием. Таким образом в сифоне не будет скапливаться воздух, что
предотвратит перелив воды.
Если вода из машины должна выливаться в раковину или мойку, повесить
свободную оконечность сливного шланга, изгиб которой зафиксирован
специальным входящим в комплект держателем, на край мойки и закрепить
держатель так, чтобы он не упал на пол (рис. 16). Слив мойки не должен
быть засорен и вода должна стекать быстро, чтобы избежать перелива.
Придвинуть машину к стене, следя за тем, чтобы не пережать трубы.
5М1 803
ЭКСПЛУАТАЦИЯ СТИРАЛЬНОЙ МАШИНЫ
ВЫВЕДЕНИЕ ПЯТЕН
Некоторые пятна невозможно вывести с одежды при обычной стирке в машине. Прежде чем
приступить к выведению любых пятен вручную, сначала следует попробовать пятновыводитель
на незаметной части одежды, а затем начать обработку пятна с края в сторону центра, чтобы
избежать образования разводов. Ниже описываются способы выведения некоторых пятен.
ВОСК:
соскрести
воск
закругленным
предметом, чтобы не повредить ткань,
положить под и на ткань промокательную
бумагу
и
прогладить
пятно
горячим
утюгом.
ШАРИКОВЫЕ РУЧКИ И ФЛОМАСТЕРЫ:
промокнуть мягкой тряпкой, смоченной в
этиловом спирте. Следить за тем, чтобы
пятно не расползлось.
ВЛАЖНОСТЬ И ПЛЕСЕНЬ:
если ткань не
портится
от
отбеливателя,
выполнить
цикл
стирки
с
добавлением
отбеливателя.
В
противном
случае,
смочить
загрязненный
участок
10%
перекисью водорода и оставить на 10 —
15 минут.
ЛЕГКИЕ ОЖОГИ ОТ УТЮГА:
выполнить
указания по выведению пятен плесени и
влажности.
РЖАВЧИНА:
использовать составы для
выведения пятен ржавчины, указанные
производителем на упаковке.
ЖЕВАТЕЛЬНАЯ РЕЗИНКА:
охладить
пятно льдом, соскрести по возможности
всю жвачку и стереть смоченной
ацетоном хлопчатобумажной тряпкой.
КРАСКА:
не
дать
краске
высохнуть.
Смочить
испачканный
участок
растворителем, указанным на упаковке
краски
(например,
вода,
скипидар,
трихлорэтилен), намылить и сполоснуть.
ГУБНАЯ ПОМАДА:
пятна на хлопке и
шерсти
можно
вывести
смоченной
в
эфире тряпкой. Для шелка использовать
трихлорэтилен.
ЛАК ДЛЯ НОГТЕЙ:
положить на пятно
промокательную
бумагу,
смочить
материал
с
изнанки
ацетоном,
часто
меняя
положенную
на
пятно
бумагу.
Действовать так до полного выведения
пятна.
СМОЛА ИЛИ ДЕГОТЬ:
нанести на пятно
немного сливочного масла, дать
впитаться и постирать со скипидаром.
ТРАВА:
осторожно намылить,
воспользоваться
разведенным
отбеливателем. На шерстяных изделиях
можно
добиться
хороших
результатов
также 90% спиртом.
КРОВЬ:
замочить в холодной воде с
солью, постиратьхозяйственным мылом.
МЕЖДУНАРОДНЫЕ СИМВОЛЫ ПО УХОДУ ЗА ОДЕЖДОЙ
Прежде чем положить одежду в стиральную машину и выбрать соответствующую программу,
рекомендуется сначала изучить этикетки производителя с символами. Приведенная ниже
таблица может быть полезна для понимания символов.
\ / Обычная стирка
У»7 Деликатиан стирка
пг/
Стирать при
—
температуре макс. 95“С
TO’® Стирать при
—
температуре макс. 60°С
Стирать при
—
температуре макс. 40“С
Стирать при
температуре макс. ЗОЧ)
Ручная стирка
Не стирать в воде
Отбеливать в холодной
воде
Не отбеливать
.¿о,
И
А
Ж
. 1ладить утюгом макс. 200°
■ ладупь утюгом макс. 150°
[ладить утюгом маю:. 100°
Не гладить
0 Химчистка с растворителем
0
Химчистка только с бензином,
чистым спиртом и R113
@
Химчистка
только
с
тетрахлорэтиленом,
бензином,
чистым спиртом, R111 и R113.
J8Í Не подвергать химчисгю
В
Сушить в разлснюнном виде
Ш
Сушить на веревке
^ Сушить на вешалке
^ Супить в сушильной машие при
обычной температуре
^ Супить в сушильной магшне при
пониженной температуре
Не сушить в сушильной машине
SM1803
ЭКСПЛУАТАЦИЯ СТИРАЛЬНОЙ МАШИНЫ
Внимание:
рекомендуется провести первый короткий цикл
стирки без белья в барабане, чтобы проверить работу
стиральной машины и очистить сам барабан.
Каждый раз перед пользованием отиральной машиной оледует проводить оледующие операции:
1
Проверить правильность всех гидравлических соединений, чтобы был
открыт кран подачи воды, и сливная труба была размещена правильно
(смотри главу об установке).
2
Проверить, чтобы ручка программатора (Р) находилась в положении STOP.
3
Сухими руками вставить вилку в электрическую розетку
4
Рассортировать вещи по типам тканей (проверить по символам на
этикетках).
5
Прежде чем положить вещи в барабан проверить, чтобы в карманах ничего
не было, чтобы порванные вещи были зашиты, чтобы молнии, пояса,
пряжки и крючки были застегнуты, чтобы пятна были предварительно
обработаны пятновыводителем.
6
Откройте верхнюю крышку стиральной машины, слегка нажав на нее
прежде, чем поднять (рис. 17).
7
Раскрыть и придержать рукой обе створки барабана нажатием на красную
кнопку (рис. 18).
8
Положить вещи в барабан. Чтобы во время отжима вещи лучше
распределялись внутри машины, рекомендуется стирать вместе вещи
разных размеров, но из одного типа ткани. Неправильное размещение
вещей в барабане может вызвать дисбаланс стиральной машины.
Внимание: не перегружайте машину бельем. Не рекомендуется стирать
в машине сильно впитывающие воду ткани, например, ковры.
9
Закрыть створки барабана, следя затем, чтобы они как следует замкнулись.
10
Заполнить соответствующие отделения моющими средствами согласно указаниям,
приведенным в главе «Применение стирального порошка и других моющих средств»(рис. 19).
11
Закрыть верхнюю крышку, выбрать нужную программу и температуру по
таблице программ.
ПРИМЕНЕНИЕ СТИРАЛЬНОГО ПОРОШКА И ДРУГИХ МОЮЩИХ СРЕДСТВ
В стиральной машине имеется контейнер для стирального порошка и других
моющих средств с четырьмя отделениями (рис. 20).
I
отделение для стирального порошка для предварительной стирки
II
отделение для стирального порошка для основной стирки
отделение для кондиционера, ароматизатора и аппретирующей жидкости
А отделение для отбеливателя
В местах схдасткой водой вместе смеющими средствами следует использовать присадки
для умягчения воды, чтобы не допустить скоплений извести на нагревательном элементе.
Умягчитель воды кладется вместе с моющим средством в отделение “II” (рис. 21).
Прим. При заполнении отделения моющим средством важно, чтобы он не попал в
отделение кондиционера, иначе при полоскании образуется пена, а на вещах
могут остаться белые пятна. И, наоборот, в случае попадания кондиционера
в отделение моющего средства он снижает эффективность последнего.
Внимание: использовать только стиральные порошки или средства, предназначенные специально
для стирки в автоматических стиральных машинах. Они производят меньшее
количество пены. Дозировка используемых моющих средств должна соответствовать
указанным производителем на упаковке. Слишком много моющего средства может
привести к образованию излишнего количества пены и ухудшить результаты стирки.
Недостаточное количество моющего средства может привести к
неудовлетворительным результатам стирки. Использование жидкого моющего
средства возможно только в программах без предварительной стирки.
SM1 803
УХОД
ОЧИСТКА СТИРАЛЬНОМ МАШИНЫ
Стиральная машина сконструирована так, чтобы свести к минимуму
необходимость проведения операций по ее уходу в процессе эксплуатации.
Следует, однако, не забывать регулярно проводить очистку машины.
▼
Прежде чем приступить к очистке машины, убедитесь, что она отсоединена
от электрической розетки, и что закрыт кран подачи воды.
▼
Питающий провод: в случае повреждения провода он должен быть
заменен в мастерской по обслуживанию.
▼
Внимание: для очистки машины не следует пользоваться химическими
составами, используйте только слегка намыленную влажную тряпку.
▼
Для очистки внешнего корпуса стиральной машины использовать мягкую
влажную тряпку. Не пользоваться абразивными составами (рис. 22).
▼
Позавершении стирки оставить крышку машины открытой, чтобы высохли
резиновые детали.
▼
Необходимо регулярно влажной губкой устранять остатки моющего
средства.
▼
Периодически следует мыть отделения моющих средств. Для этого вынуть
ящичек и сполоснуть его под проточной водой (рис. 23). Затем поставить
ящичек на место.
КАК ВЫНУТЬ ОТДЕЛЕНИЕ МОЮЩИХ СРЕДСТВ
▼ Одной рукой нажать на клавишу над ящичком, а другой потянуть его на
себя (рис. 24).
СМОТРОВОЕ ОТВЕРСТИЕ
Чтобы
вынуть
предметы,
случайно
провалившиеся
между
барабаном
и
внешним
корпусом
машины,
следует
снять
пластмассовую
крышку
противовеса, находящего в барабане с противоположной отверстию стороны
(рис. 25), затем открыть створки и достать со дна предметы.
ОЧИСТКА ФИЛЬТРА
ВНИМАНИЕ!! Прежде чем приступать к выполнению описанных ниже
операций, проверить, чтобы из стиральной машины
была слита вода. Не вынимать фильтр во время работы
машины и, когда машина заполнена водой.
Чтобы собрать воду, оставшуюся в фильтре, положить под него тряпку или
подставить плоскую миску. Открыть крышку фильтра, открутить его против
часовой стрелки и вынуть (рис. 26).
Необходимо периодически очищать фильтр. Промыть фильтр под струей воды
и удалить из него все посторонние частицы. Вставить и закрутить фильтр по
часовой стрелке, а затем проверить его герметичность.
5М1803
Данное руководство также подходит к другим моделям:
- Ardo TL60E
11:18
Ремонт электронного модуля стиральной машины ARDO, MINISEL
03:58
Ремонт стиральной машины ARDO
11:58
Ардо не запускается стиральная машина! Не замыкается замок!
02:50
Обзор стиральной машины ardo fls 80 e (читать описание)
16:46
Ремонт стиральной машины Ардо, Ardo
28:49
Замена опоры, фланца в стиральной машине Ardo
17:49
Ремонт стиральной машины АРДО. Описание возможных неисправностей.
02:31
Обзор на стиральную машину ardo
Нажмите на кнопку для помощи
24.04.2017 автором Админ Админ
Здесь можно скачать инструкцию для стиральной машинки Ardo. Просто нажмите на нужную модель и файл откроется в новой вкладке.
A400
A400L
A500
A500L
A600
A610
A800X
A1000X
AE810
AE833
AE1010
AE1033
AE1200
AE1400
FLS105S
FLZ105S
J1000_inox_(S1000X)
S1000X
SE800
SE810
SE1000
SE1010
SED1010
T80
TL85S
TL105S
TL400X
TL600X
TL800EX
TL800X
TL1000EX
TL1000X
TLN85SW
TLN106SW
TLN126SW
WD800X
WD1000
WD1000X
Марка бытовой техники «АРДО» отлично известна и любима во всем мире. Этот бренд принадлежит компании Antonio Merloni SpA. Начинала компания с изготовления весов, а сегодня это один из мировых лидеров по производству домашней техники.
Под маркой Ardo выпускаются кухонные плиты, вытяжки, холодильники, стиральные и посудомоечные машины, духовые шкафы и многое другое.
В РФ «АРДО» известна с девяностых годов. Тогда марка быстро завоевала популярность покупателей, благодаря отменному качеству выпускаемой техники и не очень высокой цене.
«АРДО» очень ответственно относиться к сервисной поддержке своей продукции, поэтому в каждом из крупных городов России существует сервисный центр по гарантийному обслуживанию и ремонту техники Ardo.
Стиральные машины Ardo славятся своей надежностью и простотой в эксплуатации. Модельный ряд стиральных машин Ardo широк и разнообразен, есть схожие модели, но есть и кардинально отличающиеся. Для того, чтобы правильно использовать машину, необходимо следовать определенным правилам, которые описаны в инструкции по эксплуатации. Поэтому пользуйтесь инструкцией и ваша стиральная машина прослужит Вам верой и правдой долгие годы.
