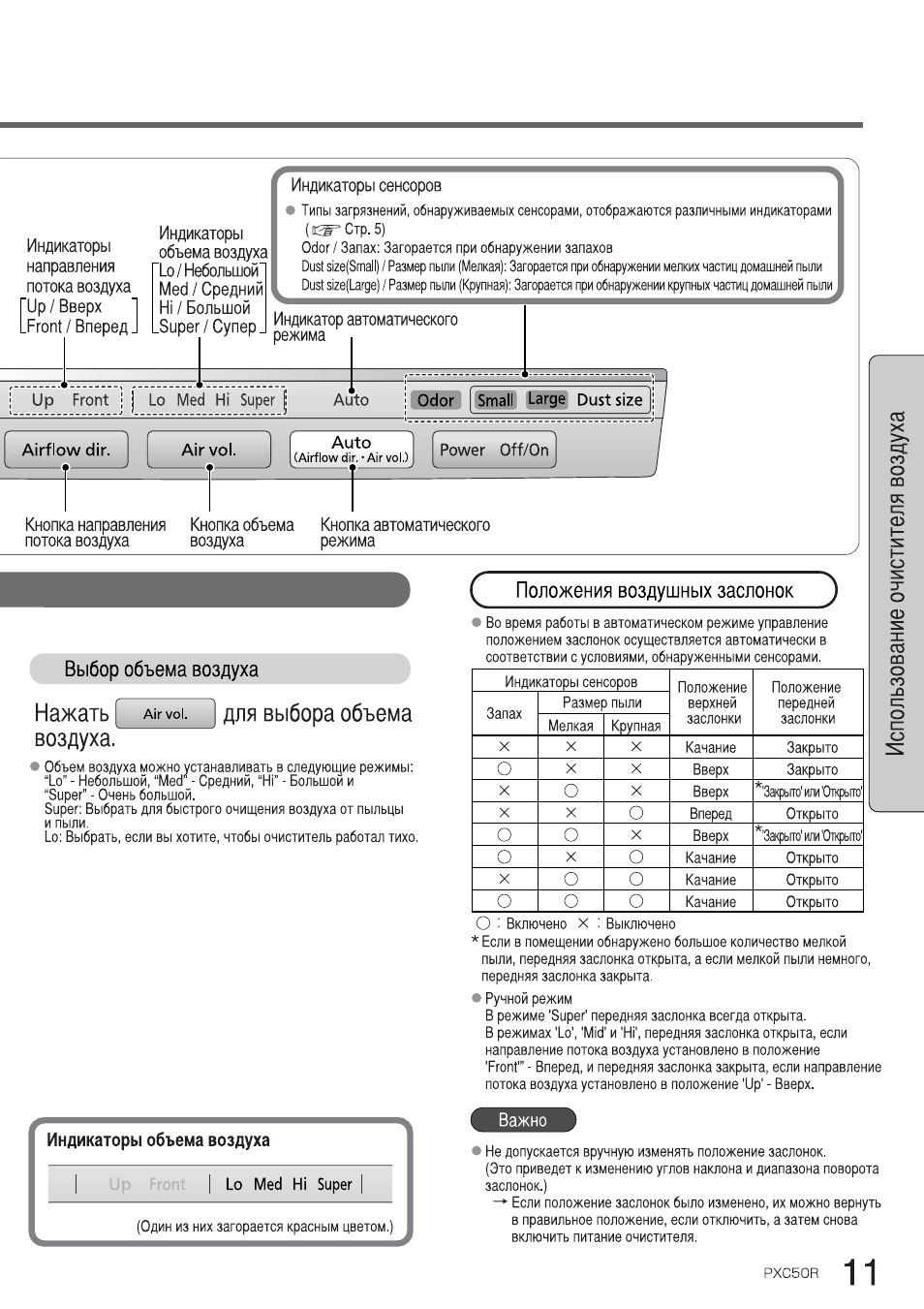

Для выбора объема, Нажать воздуха, Выбор объема воздуха

Положения воздушных заслонок ), Индикатор автоматического режима Support chat

• Image
• Text
• Outline

Индикаторы
направления
потока воздуха

rUp / Вверх
[Front/Вперед.

Индикаторы

объема воздуха

1о/Небольшой

Med / Средний

Hi / Большой

.Super/Супер _

Индикаторы сенсоров

• Типы загрязнений, обнаруживаемых сенсорами, отображаются различными индикаторами

(и^Стр.б)

Odor / Запах: Загорается при обнаружении запахов
Dust size(Small) / Размер пыли (Мелкая): Загорается при обнаружении мелких частиц домашней пыли
Dust size(Large) / Размер пыли (Крупная): Загорается при обнаружении крупных частиц домашней пыли

Индикатор автоматического

режима

г————- ^—————

1

г———————^————————

f

4

i

Up Front

1

Lo Med Hi Super Auto

I____________________ j I_______________________________ 5

Odor

I

[Small] [Large] Dust size

Airflow dir.

Air voi.

Auto

(Airflow dir. • Air voi.)

Power Off/On

Кнопка направления Кнопка объема Кнопка автоматического

потока воздуха

воздуха

режима

OS

X

сС

со

о

m

о;
сц
оэ

О»

о

CD

СС
ш

о

со

-О

о

с

о

Выбор объема воздуха

для выбора объема

Положения воздушных заслонок )

• Во время работы в автоматическом режиме управление

положением заслонок осуществляется автоматически в
соответствии с условиями, обнаруженными сенсорами.

Air voi.

Нажать
воздуха.

• Объем воздуха можно устанавливать в следующие режимы:

То” — Небольшой, “Med — Средний, “Hi” — Большой и
“Super” — Очень большой.
Super: Выбрать для быстрого очищения воздуха от пыльцы
и пыли.
Lo: Выбрать, если вы хотите, чтобы очиститель работал тихо.

Индикаторы сенсоров

Положение

верхней

заслонки

Положение

передней

заслонки

Запах

Размер пыли

Мелкая

Крупная

X

X

X

Качание

Закрыто

О

X

X

Вверх

Закрыто

X

О

X

Вверх

*’3акрыта’или Открыто’

X

X

О

Вперед

Открыто

О

О

X

Вверх

*’Закрыта’илиОткрьтто’

О

X

О

Качание

Открыто

X

О

О

Качание

Открыто

О

О

о

Качание

Открыто

О

: Включено

х

: Выключено

* Если в помещении обнаружено большое количество мелкой

пыли, передняя заслонка открыта, а если мелкой пыли немного,
передняя заслонка закрыта.

• Ручной режим

В режиме ‘Super’ передняя заслонка всегда открыта.
В режимах ‘Lo’, ‘Mid’ и ‘Hi’, передняя заслонка открыта, если
направление потока воздуха установлено в положение
‘Front’” — Вперед, и передняя заслонка закрыта, если направление
потока воздуха установлено в положение ‘Up’ — Вверх.

Индикаторы объема воздуха

Lo Med Hi Super

(Один из них загорается красным цветом.)

> Не допускается вручную изменять положение заслонок.

(Это приведет к изменению углов наклона и диапазона поворота

заслонок.)

-► Если положение заслонок было изменено, их можно вернуть

в правильное положение, если отключить, а затем снова
включить питание очистителя.

PXC50R

11

Другие функции, Индикатор, Нано-ионизации

Индикаторы сенсоров, Индикатор качества воздуха, Lo med hi, Super, Кнопка настройка включение/выключение, Нано-ионизации индикатора качества воз� Support chat

• Image
• Text

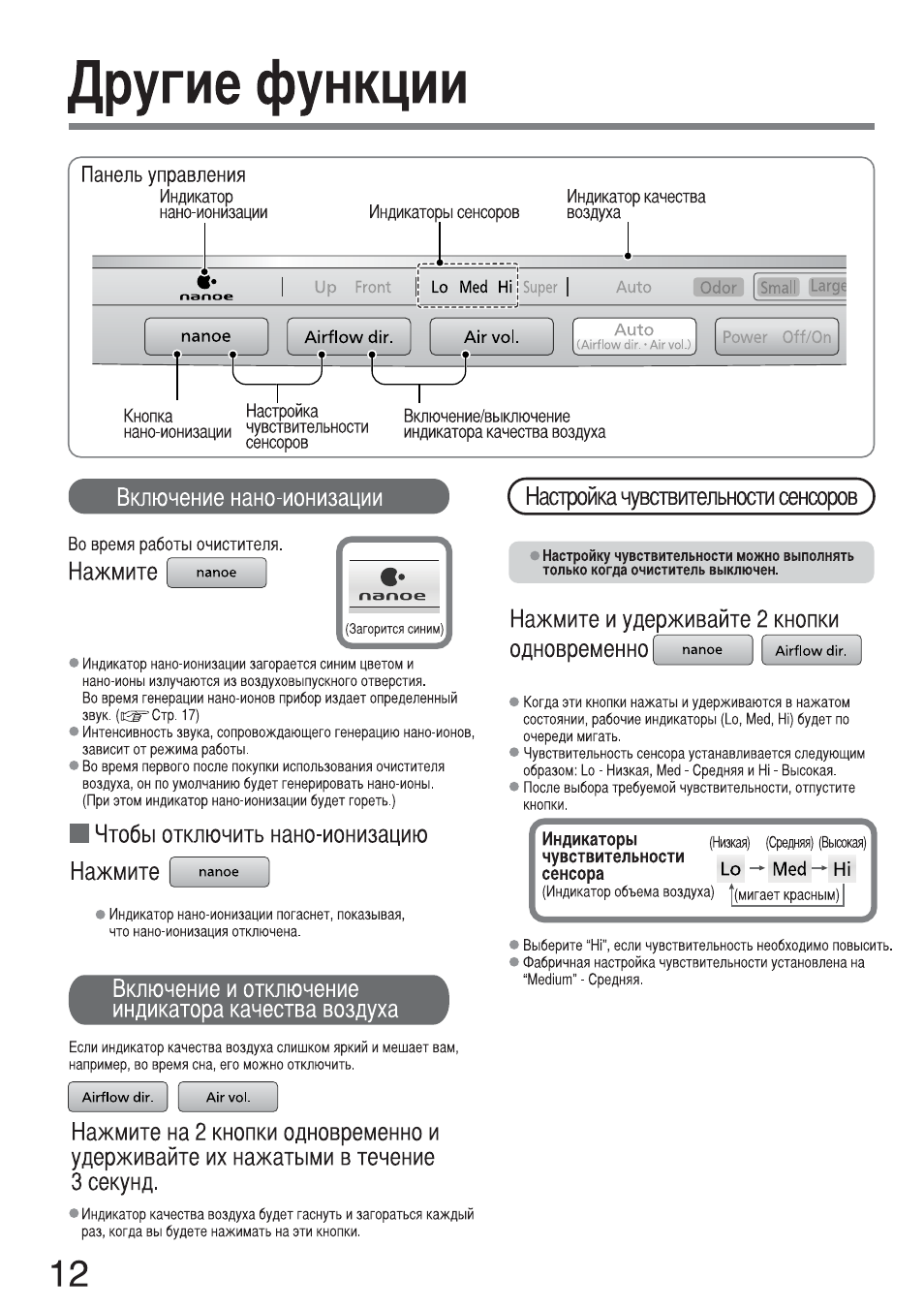

Другие функции

Панель управления

Индикатор

нано-ионизации

«•

папое

Индикаторы сенсоров

Индикатор качества

воздуха

Up Front

Lo Med Hi

Super

Auto Odor Small* LargJ

nanoe

Airflow dir.

Air vol.

Auto

(Airflow dir. ■ Air vol.)

Power Off/On

Кнопка

Настройка

Включение/выключение

нано-ионизации

индикатора качества воздуха

сенсоров

Включение нано-ионизации

Во время работы очистителя.

Нажмите

папое

папое

(Загорится синим)

• Индикатор нано-ионизации загорается синим цветом и

нано-ионы излучаются из воздуховыпускного отверстия.
Во время генерации нано-ионов прибор издает определенный

звук. (о:^Стр. 17)

• Интенсивность звука, сопровождающего генерацию нано-ионов,

зависит от режима работы.

• Во время первого после покупки использования очистителя

воздуха, он по умолчанию будет генерировать нано-ионы.
(При этом индикатор нано-ионизации будет гореть.)

■ Чтобы отключить нано-ионизацию

Нажмите

папое

• Индикатор нано-ионизации погаснет, показывая,

что нано-ионизация отключена.

Включение и отключение

индикатора качества воздуха

Если индикатор качества воздуха слишком яркий и мешает вам,
например, во время сна, его можно отключить.

Airflow dir.

Air vol.

Нажмите на 2 кнопки одновременно и

удерживайте их нажатыми в течение
3 секунд.

> Индикатор качества воздуха будет гаснуть и загораться каждый

раз, когда вы будете нажимать на эти кнопки.

12

Настройка чувствительности сенсоров )

) Настройку чувствительности можно выполнять

только когда очиститель выключен.

Нажмите и удерживайте 2 кнопки

одновременно

папое

Airflow dir.

•

Когда эти кнопки нажаты и удерживаются в нажатом

состоянии, рабочие индикаторы (Lo, Med, Hi) будет по
очереди мигать.

‘ Чувствительность сенсора устанавливается следующим

образом: Lo — Низкая, Med — Средняя и Hi — Высокая.

•

После выбора требуемой чувствительности, отпустите

кнопки.

Индикаторы

(Низкая) (Средняя) (Высокая)

чувствительности

,

„ ,

сенсора

Lo ^ Med ^ Hi

(Индикатор объема воздуха) |(мигает красным) |

• Выберите “Hi”, если чувствительность необходимо повысить.
‘ Фабричная настройка чувствительности установлена на

“Medium” — Средняя.

Внутренние детали главного блока, Главный блок, Надписи “передняя сторона

Сенсор пыли (внутри главного блока), Комбинированный воздушный фильтр, Передняя панель, Обслуживание и уход Support chat

• Image
• Text

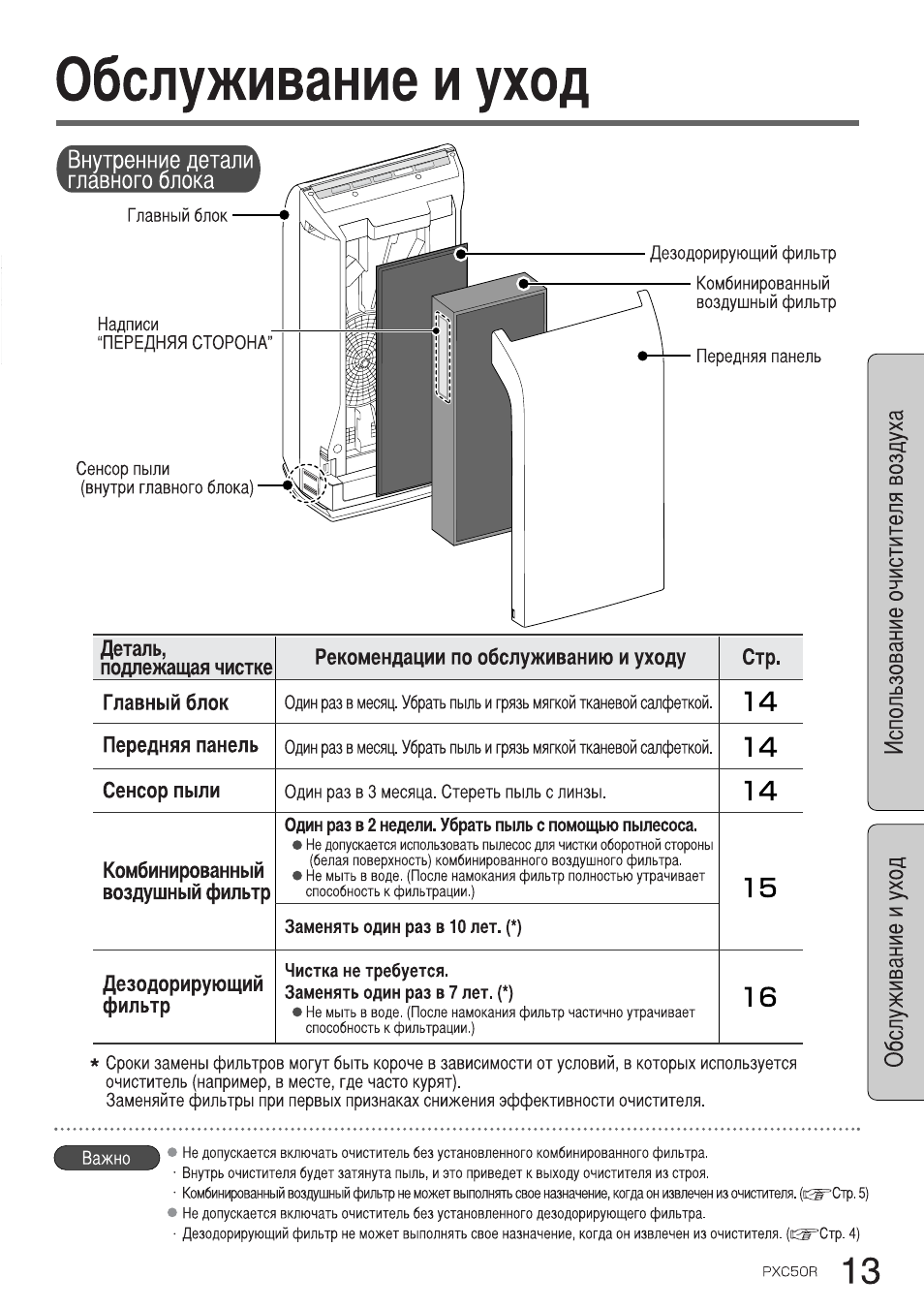

Обслуживание и уход

Внутренние детали

главного блока

Главный блок-

Надписи
“ПЕРЕДНЯЯ СТОРОНА»

Сенсор пыли

(внутри главного блока) ■

Дезодорирующий фильтр

Комбинированный
воздушный фильтр

Передняя панель

Деталь,

подлежащая чисткеРекомендации по обслуживанию и уходу

Стр.

Главный блок

Один раз в месяц. Убрать пыль и грязь мягкой тканевой салфеткой.

14

Передняя панель

Один раз в месяц. Убрать пыль и грязь мягкой тканевой салфеткой.

14

Сенсор пыли

Один раз в 3 месяца. Стереть пыль с линзы.

14

Комбинированный
воздушный фильтр

Один раз в 2 недели. Убрать пыль с помощью пылесоса.

• Не допускается использовать пылесос для чистки оборотной стороны

(белая поверхность) комбинированного воздушного фильтра.

• Не мыть в воде. (После намокания фильтр полностью утрачивает

способность к фильтрации.)

15

Заменять один раз

в

10 лет. (*)

Дезодорирующий
фильтр

Чистка не требуется.

Заменять один раз в 7 лет. (*)

• Не мыть в воде. (После намокания фильтр частично утрачивает

способность к фильтрации.)

16

* Сроки замены фильтров могут быть короче в зависимости от условий, в которых используется

очиститель (например, в месте, где часто курят).

Заменяйте фильтры при первых признаках снижения эффективности очистителя.

со

X

сс

со

о

т

си

о

О»

о
си

со

т

о

со

-О

о
о

о

X

си

со

ш

о

\о

о

‘ Не допускается включать очиститель без установленного комбинированного фильтра.

Внутрь очистителя будет затянута пыль, и это приведет к выходу очистителя из строя.

Комбинированный воздушный фильтр не может выполнять свое назначение, когда он извлечен из очистителя. (о^^Стр. 5)

‘ Не допускается включать очиститель без установленного дезодорирующего фильтра.

Дезодорирующий фильтр не может выполнять свое назначение, когда он извлечен из очистителя. (

1

Г^Стр. 4)

РХСбОН

13

Один раз в месяц, Один раз в месяц 3, Один раз в 3 месяца

Снимите крышку сенсора пыли, и, Обслуживание и уход, Осторожно, С чистка ) Support chat

• Image
• Text

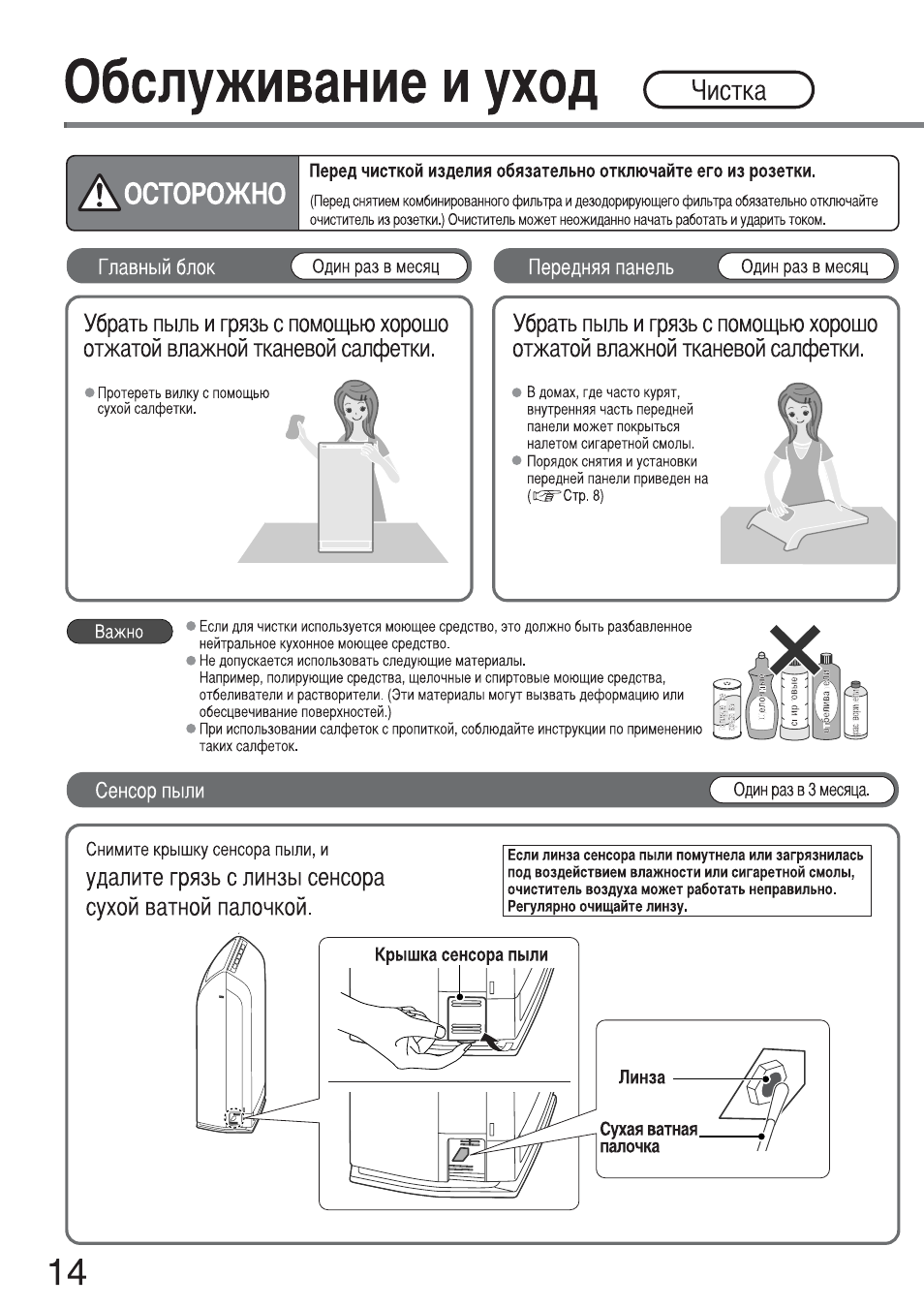

Обслуживание и уход

С Чистка )

А

ОСТОРОЖНО

Перед чисткой изделия обязательно отключайте его из розетки.

(Перед снятием комбинированного фильтра и дезодорирующего фильтра обязательно отключайте
очиститель из розетки.) Очиститель может неожиданно начать работать и ударить током.

Главный блок

Один раз в месяц ^

Передняя панель

Один раз в месяц 3

Убрать пыль и грязь с помощью хорошо
отжатой влажной тканевой салфетки.

Убрать пыль и грязь с помощью хорошо
отжатой влажной тканевой салфетки.

в домах, где часто курят,
внутренняя часть передней
панели может покрыться
налетом сигаретной смолы.
Порядок снятия и установки
передней панели приведен на
(п^Стр.в)

>

Если для чистки используется моющее средство, это должно быть разбавленное

нейтральное кухонное моющее средство.

>

Не допускается использовать следующие материалы.

Например, полирующие средства, щелочные и спиртовые моющие средства,
отбеливатели и растворители. (Эти материалы могут вызвать деформацию или
обесцвечивание поверхностей.)

>

При использовании салфеток с пропиткой, соблюдайте инструкции по применению

таких салфеток.

Сенсор пыли

Один раз в 3 месяца. ^

Снимите крышку сенсора пыли, и

удалите грязь с линзы сенсора
сухой ватной палочкой.

Если линза сенсора пыли помутнела или загрязнилась
под воздействием влажности или сигаретной смолы,
очиститель воздуха может работать неправильно.

Регулярно очищайте линзу._____________________________________

14

Установка верхней заслонки, Авнимание, 1 снимите переднюю панель

Оесли заслонка отсоединилась, Комбинированный воздушный фильтр Support chat

• Image
• Text

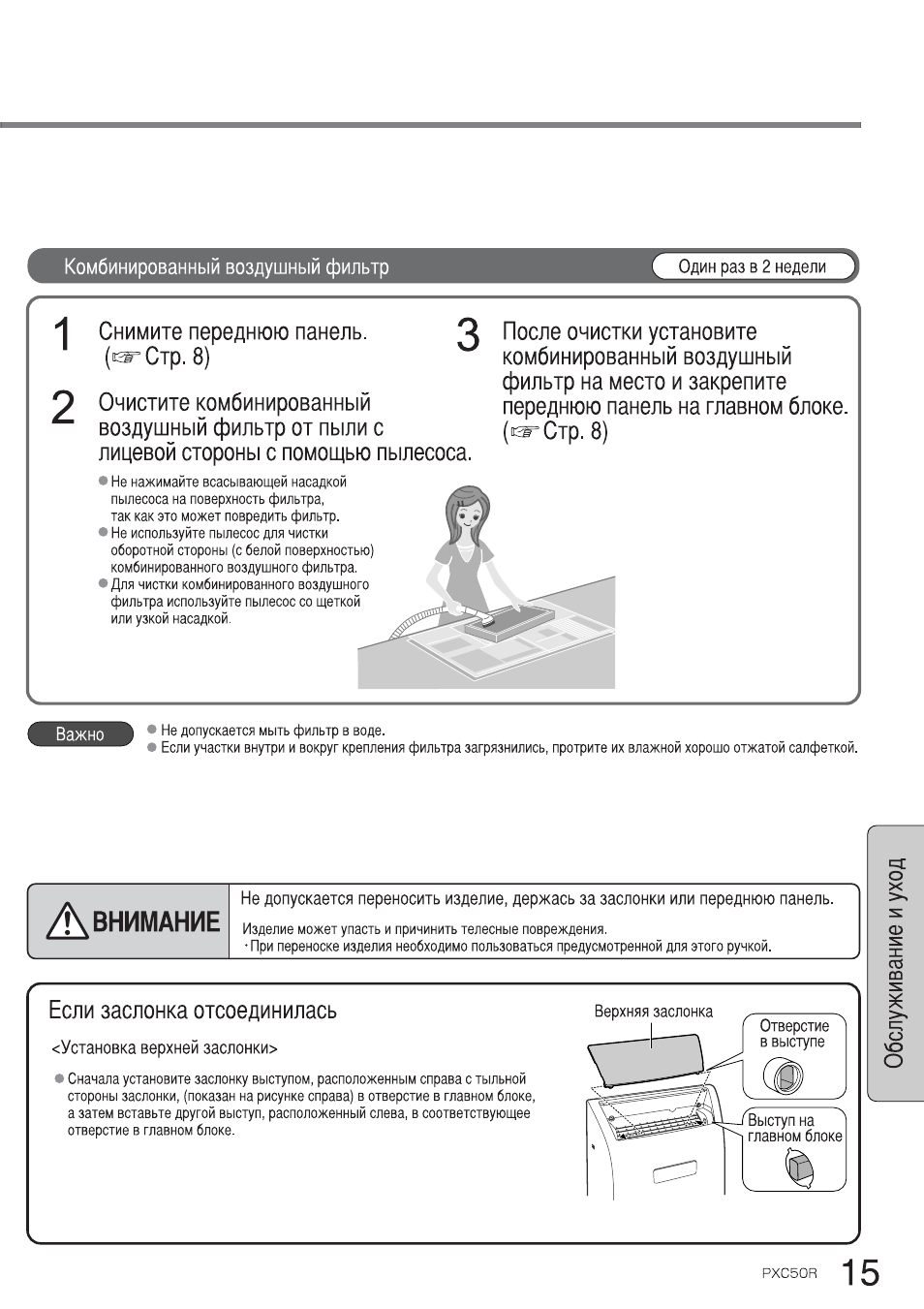

Комбинированный воздушный фильтр

^^динразГ^ёдёл^^

1 Снимите переднюю панель.

^

Стр.

Р Очистите комбинированный

^ воздушный фильтр от пыли с

лицевой стороны с помощью пылесоса.

• Не нажимайте всасывающей насадкой

пылесоса на поверхность фильтра,
так как это может повредить фильтр.

• Не используйте пылесос для чистки

оборотной стороны (с белой поверхностью)
комбинированного воздушного фильтра.

• Для чистки комбинированного воздушного

фильтра используйте пылесос со щеткой
или узкой насадкой.

После очистки установите

комбинированный воздушный
фильтр на место и закрепите
переднюю панель на главном блоке.

(»^Стр.

Не допускается мыть фильтр в воде.
Если участки внутри и вокруг крепления фильтра загрязнились, протрите их влажной хорошо отжатой салфеткой.

Г

АВНИМАНИЕ

>

Не допускается переносить изделие, держась за заслонки или переднюю панель.

Изделие может упасть и причинить телесные повреждения.

• При переноске изделия необходимо пользоваться предусмотренной для этого ручкой.

Г

л

сС
О
X

о

сс
ш

о

\о

о

Если заслонка отсоединилась

<Установка верхней заслонки>

• Сначала установите заслонку выступом, расположенным справа с тыльной

стороны заслонки, (показан на рисунке справа) в отверстие в главном блоке,
а затем вставьте другой выступ, расположенный слева, в соответствующее
отверстие в главном блоке.

Верхняя заслонка ,

Отверстие

в выступе

Выступ на

главном блоке

РХСбОН

15

Обслуживание и уход, Инструкции по замене фильтр, Установите дехдорирующий фильтр

Установите комбинированный фильтр Support chat

• Image
• Text

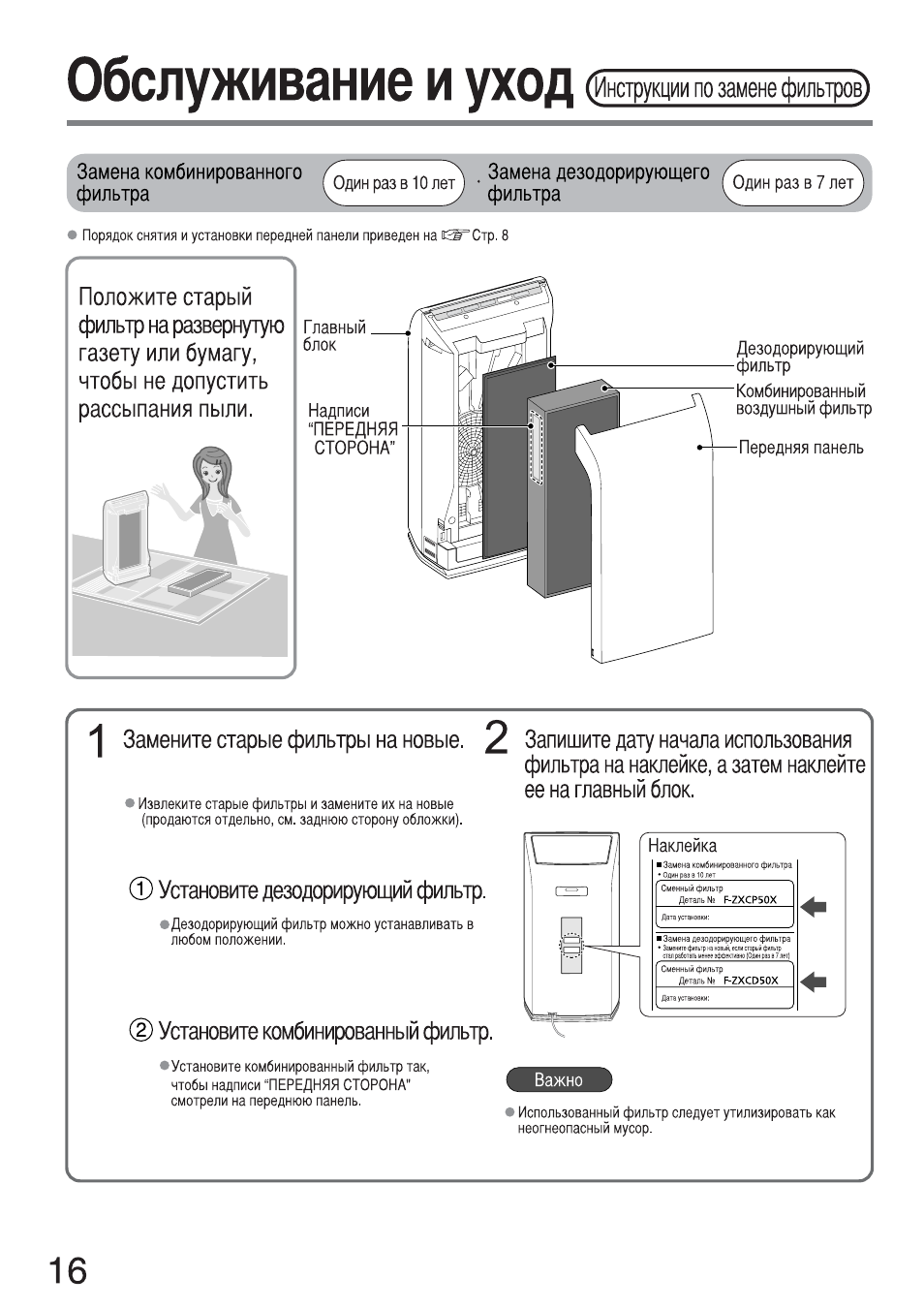

Обслуживание и уход

(Инструкции по замене фильтр

Порядок снятия и установки передней панели приведен на в^^Стр. 8

Положите старый

фильтр на развернутую

газету или бумагу,
чтобы не допустить
рассыпания пыли.

Главный

блок

Надписи

“ПЕРЕДНЯЯ

СТОРОНА”

Дезодорирующий

фильтр
Комбинированный

воздушный фильтр

Передняя панель

Замените старые фильтры на новые. 2 Запишите дату начала использования

фильтра на наклейке, а затем наклейте

ее на главный блок.

• Извлеките старые фильтры и замените их на новые

(продаются отдельно, см. заднюю сторону обложки).

© Установите дехдорирующий фильтр.

•Дезодорирующий фильтр можно устанавливать в

любом положении.

@ Установите комбинированный фильтр.

•Установите комбинированный фильтр так,

чтобы надписи “ПЕРЕДНЯЯ СТОРОНА»
смотрели на переднюю панель.

• Использованный фильтр следует утилизировать как

неогнеопасный мусор.

16

Возможные неисправности и способы их устранения, Если вы не смогли устранить проблему, Проблема!? рекомендованный способ устранения стр

Page 17 Support chat

• Image
• Text

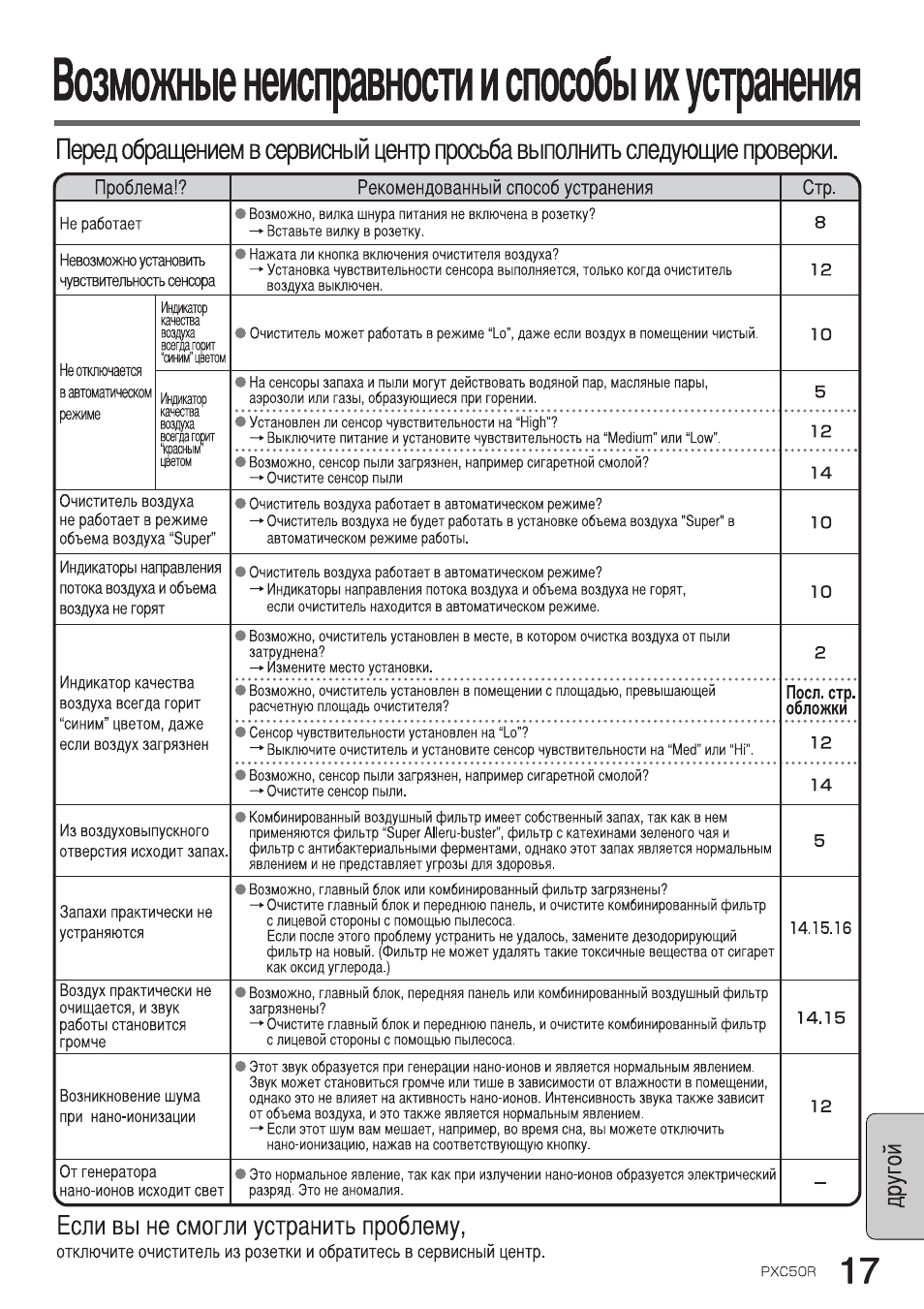

Перед обращением в сервисный центр просьба выполнить следующие проверки.

Возможные неисправности и способы их устранения

Проблема!?

Рекомендованный способ устранения

Стр.

Не работает

• Возможно, вилка шнура питания не включена в розетку?

-*• Вставьте вилку в розетку.

8

Невозможно установить

чувствительность сенсора

• Нажата ли кнопка включения очистителя воздуха?

-►Установка чувствительности сенсора выполняется, только когда очиститель

воздуха выключен.

12

Неотключаета

в автоматическом

режиме

Индикатор

качества

воздуха

всегда горит

‘Синим”цветом

• Очиститель может работать в режиме “Lo”, даже если воздух в помещении чистый.

10

Индикатор

качества

воздуха

всегд а горит

“К(ШГЫМ’

цветом

• На сенсоры запаха и пыли могут действовать водяной пар, масляные пары,

аэрозоли или газы, образующиеся при горении.

5

• Установлен ли сенсор чувствительности на “High”?

-► Выключите питание и установите чувствительность на “Medium” или “Low”.

12

• Возможно, сенсор пыли загрязнен, например сигаретной смолой?

-►Очистите сенсор пыли

14

Очиститель воздуха

не работает в режиме

обьема воздуха “Super”

• Очиститель воздуха работает в автоматическом режиме?

-►Очиститель воздуха не будет работать в установке обьема воздуха «Super» в

автоматическом режиме работы.

10

Индикаторы направления

потока воздуха и обьема

воздуха не горят

• Очиститель воздуха работает в автоматическом режиме?

-► Индикаторы направления потока воздуха и обьема воздуха не горят,

если очиститель находится в автоматическом режиме.

10

Индикатор качества

воздуха всегда горит

“синим” цветом, даже

если воздух загрязнен

• Возможно, очиститель установлен в месте, в котором очистка воздуха от пыли

затруднена?

->■ Измените место установки.

2

• Возможно, очиститель установлен в помещении с площадью, превышающей

расчетную площадь очистителя?

Поел. стр.

обложки

• Сенсор чувствительности установлен на “Lo”?

-► Выключите очиститель и установите сенсор чувствительности на “Med” или “Hi”.

12

• Возможно, сенсор пыли загрязнен, например сигаретной смолой?

-►Очистите сенсор пыли.

14

Из воздуховыпускного

отверстия исходит запах.

• Комбинированный воздушный фильтр имеет собственный запах, так как в нем

применяются фильтр “Super Aiieru-buster”, фильтр с катехинами зеленого чая и
фильтр с антибактериальными ферментами, однако этот запах является нормальным

явлением и не представляет угрозы для здоровья.

5

Запахи практически не

устраняются

• Возможно, главный блок или комбинированный фильтр загрязнены?

-► Очистите главный блок и переднюю панель, и очистите комбинированный фильтр

с лицевой стороны с помощью пылесоса.

Если после этого проблему устранить не удалось, замените дезодорирующий

фильтр на новый. (Фильтр не может удалять такие токсичные вещества от сигарет
как оксид углерода.)

14

.

15.16

Воздух практически не

очищается, и звук
работы становится

громче

• Возможно, главный блок, передняя панель или комбинированный воздушный фильтр

загрязнены?

-►Очистите главный блок и переднюю панель, и очистите комбинированный фильтр

с лицевой стороны с помощью пылесоса.

14.15

Возникновение шума

при нано-ионизации

• Этот звук образуется при генерации нано-ионов и является нормальным явлением.

Звук может становиться громче или тише в зависимости от влажности в помещении,
однако это не влияет на активность нано-ионов. Интенсивность звука также зависит
от объема воздуха, и это также является нормальным явлением.

-► Если этот шум вам мешает, например, во время сна, вы можете отключить

нано-ионизацию, нажав на соответствующую кнопку.

12

От генератора

нано-ионов исходит свет

• Это нормальное явление, так как при излучении нано-ионов образуется электрический

разряд. Это не аномалия.

о.

|=с

Если вы не смогли устранить проблему,

отключите очиститель из розетки и обратитесь в сервисный центр.

PXC50R

17

Позвоните в сервисный центр, Технические характеристики, Прочие аксессуары (продаются отдельно)

Page 20 Support chat

• Image
• Text

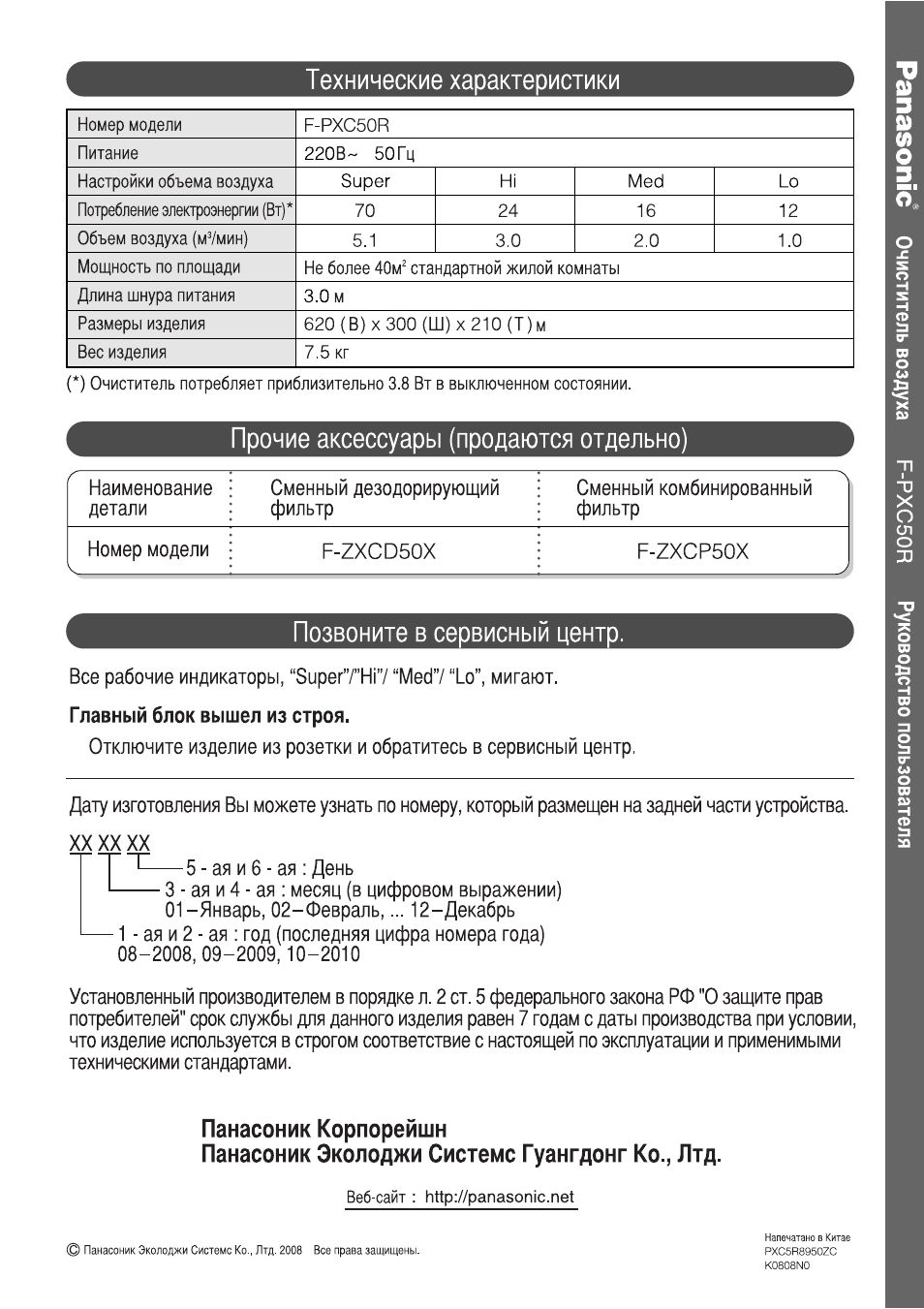

Технические характеристики

Номер модели

F-PXC50R

Питание

220В- 50 Гц

Настройки объема воздуха

Super

Hi

Med

Lo

Потребление электроэнергии (Вт)*70

24

16

12

Объем воздуха (мУмин)

5.1

3.0

2.0

1.0

Мощность по площади

Не более 40м^ стандартной жилой комнаты

Длина шнура питания

3.0 м

Размеры изделия

620(В)х300(Ш)х210(Т)м

Вес изделия

7.5 кг

(*) Очиститель потребляет приблизительно 3.8 Вт в выключенном состоянии.

Прочие аксессуары (продаются отдельно)

Наименование

детали

Сменный дезодорирующий

фильтр

Сменный комбинированный

фильтр

Номер модели

V

F-ZXCD50X

F-ZXCP50X

J

Позвоните в сервисный центр.

Все рабочие индикаторы, “SuperTHi”/ “Med”/ “Lo”, мигают.

Главный блок вышел из строя.

Отключите изделие из розетки и обратитесь в сервисный центр.

Дату изготовления Вы можете узнать по номеру, который размещен на задней части устройства.

XX XX XX

—5-ая и 6-ая :День

— 3 — ая и 4 — ая : месяц (в цифровом выражении)

01-Январь, 02-Февраль,… 12-Декабрь

— 1 — ая и 2 — ая : год (последняя цифра номера года)

08-2008,09-2009,10-2010

Установленный производителем в порядке л. 2 ст. 5 федерального закона РФ «О защите прав

потребителей» срок службы для данного изделия равен 7 годам с даты производства при условии,
что изделие используется в строгом соответствие с настоящей по эксплуатации и применимыми

техническими стандартами.

Панасоник Корпорейшн

Панасоник Эколоджи Системе Гуангдонг Ко., Лтд.

Веб-сайт : http://panasonic.net

© Панасоник Эколоджи Системе Ко., Лтд. 2008 Все права защищены.

Напечатано в Китае

PXC5R8950ZC

K0808N0

Press the button for help

You need points to download manuals.

1 point = 1 manual.

You can buy points or you can get point for every manual you upload.

Buy points

Upload your manuals
