Магнитола сони форд фокус 3 инструкция

Инструкция по эксплуатации и схема подключения штатной магнитолы на Форд Фокус 2 6000CD

Картинка с сайта: instruktiruet.ru

Штатная магнитола Форд 6000CD по инструкции не предназначена для подключения внешних накопителей и проигрывателей файлов. Владельцы автомобилей Ford самостоятельно дорабатывают оборудование, что позволяет расширить мультимедийные возможности проигрывателя. Модернизация изделия требует знаний электроники, при неаккуратной доработке возникает риск необратимого повреждения элементов конструкции магнитолы.

Вариант второй. Трансмиттер для 6000CD

Не самый лучший вариант, поскольку качество музыки может страдать.

Трансмиттер работает как передатчик сигнала по радиоканалу, на который будет настроен приёмник штатной магнитолы. В продаже доступны несколько моделей примерно по $50 — AFT-100 и Sony DCC-FMT3 .

FM-модуляторы имеют один существенный минус — они часто ловят посторонние сигналы и к неважному качеству звучания домешиваются ещё и помехи. Словом, трансмиттеры — это прошлый век, хотя и стоят недорого.

Технические характеристики

Оборудование оснащено корпусом стандарта 2 Din, фронтальная часть магнитолы имеет декоративную рамку, позволяющую вписать устройство в центральную часть панели приборов. Магнитола оснащается 4-канальным усилителем с поддержкой регулировки баланса между передними и задними каналами. Предусмотрена установка привода лазерных компакт-дисков стандарта CD, на дисплее отображается сопроводительный текст, записанный на носителе.

Картинка с сайта: instruktiruet.ru

Радиоприемник поддерживает прием средних и длинных волн, а также ультракоротковолнового излучения. Радиостанции записываются в память устройства, для вызова каналов использованы 6 кнопок. Прибор подсоединяется к сети автомобиля, предусмотрен защитный предохранитель (срабатывает при перегрузке или коротком замыкании). Часть магнитол оснащается блоком беспроводной связи Bluetooth, предусмотрена возможность самостоятельной установки штекера Aux.

Вариант третий. USB-адаптер для автомобиля

Это самый эффективный вариант, если не считать полную замену штатной магнитолы. Адаптер подключается к разъёму CD-чейнджера, поэтому магнитола воспринимает устройство именно так.

Управление тоже ничем не отличается от штатного: меняя виртуальные диски, мы меняем папки на флешке, а кнопкой смены трека меняем файл в папке, словом, все просто.

Все адаптеры похожи как близнецы-братья, отличаются они, как правило, прошивкой. К примеру для Фокуса второго поколения английская компания Connect2 предлагает модель CTA FOUSB 005 . Устройство подключается очень просто, нужно всего-то вынуть штатную магнитолу и вставить разъем устройства в гнездо CD-чейнджера. Остается установить все на место и пристроить адаптер в салоне.

Схема подключения

Схема подключения автомагнитолы 6000 CD предусматривает использование квадратного разъема, разделенного на несколько секций. В верхней части расположены 8 контактов для коммутации громкоговорителей (с учетом полярности). Центральный ряд контактов верхней части штекера предназначен для соединения с цифровой шиной автомобиля и подачи отрицательного питания (2 пина). Если владелец подключает только один минусовой кабель, то оборудование работать не будет.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Картинка с сайта: instruktiruet.ru

Левый вертикальный ряд контактов в верхней части предназначен для работы подсветки кнопок и подачи положительного питания (постоянного и при включении зажигания). Распиновка магнитолы содержит контакты для подключения кнопок управления на рулевом колесе, блока Bluetooth и разъема Aux для использования внешних проигрывателей. Имеется несколько резервных контактов, пластиковые направляющие штифты исключают вероятность неправильной коммутации к штатной проводке автомобиля.

— Установка разъема AUX в ФФ2 — бортжурнал Ford Focus Sedan II NeMka :p 2006 года на DRIVE2

Всем доброго времени суток! )Решил установить в стандартную магнитолу AUX разъем. Раскрутив бардачок обнаружил заветный 4х пиной штекер под AUX, находиться в верху под металической железкой скрученный черной изолентой, который офицалы пытаются впарить за отдельные деньги.

Купил оригинальный разъем AUX, потратив меньше 300 рублей.

Финис код 1310208

Далее взялся за подготовку барадачка под этот разъем. Взяв разъем, штангель, вымерив все приступил к сверлению бардачка. Все получилось прекрасно. Но для большей надежности и долговечности разъема, я взял кусок пластмасы и просверлил еще такое же отверстие и в него то я и вставил разъем AUX, далее я приклеил с обратной стороны бардачка разъем и прекрутил двуми маленьки саморезами. Теперь разъем сидит как влитой, просто намертво.

Разъем разместил там, где вы его видите. Для удобства, что бы можно было спокойно закрывать бардачок и не бояться, что сломается провод AUXса или сам разъем AUX.

Всем кому понравилось жмем лайк, коментируем, спрашиваем.Вам не сложно, а мне приятно )

Цена вопроса: 300 ₽

Инструкция по эксплуатации

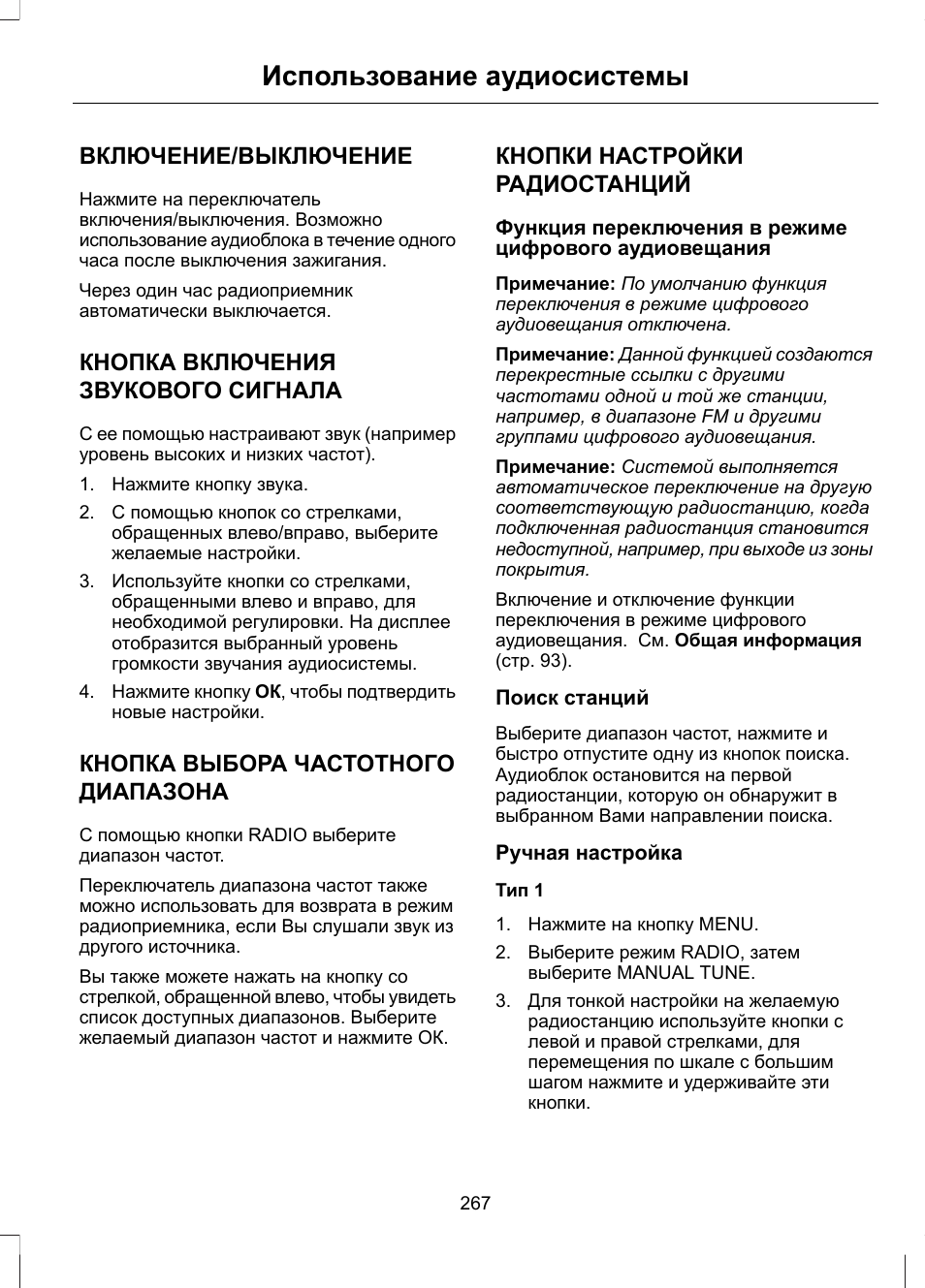

Штатная магнитола Форд Фокус 2 6000CD включается отдельной кнопкой, допускается прослушивание музыки при отключенном зажигании. Встроенный таймер автоматически выключит устройство через 60 минут работы. Корректировка громкости воспроизведения производится вращением рукоятки, расположенной в центре фронтальной панели магнитолы.

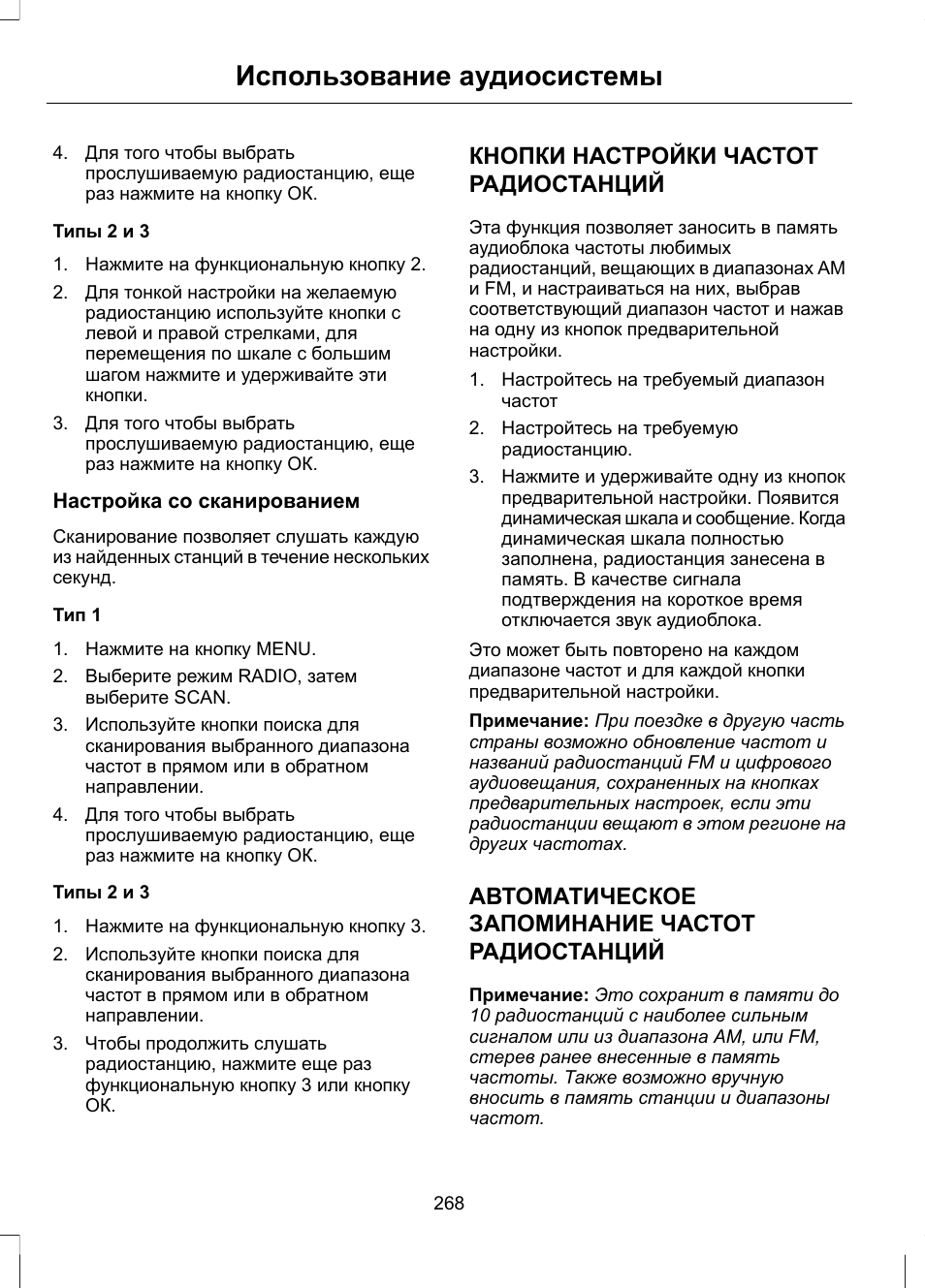

Боковые кнопки позволяют выбирать режимы работы, регулировка параметров производится через встроенное меню, которое вызывается нажатием на кнопку Menu. Для перехода между разделами используются повторные нажатия, изменение значения выполняется правой кнопкой с символикой в виде треугольника. В руководстве приведен ручной и автоматический алгоритм поиска радиостанций, обнаруженная частота записывается в ячейки памяти.

Функции

Основные функции оборудования:

• защита изделия от кражи цифровым паролем;
• отображение времени и даты на экране;
• регулировка низких и высоких частот;
• воспроизведение компакт-дисков и композиций в формате MP3;
• случайное воспроизведение и повтор мелодии;
• прием радиостанций в 3 диапазонах;
• отображение на дисплее дорожной информации RDS;
• возможность подключения мобильного телефона (если в магнитоле есть Bluetooth);
• коммутация внешних устройств через порт Aux (требуется доработка оборудования).

Как включить Блютуз

Чтобы включить Блютуз на головном устройстве, потребуется выполнить действия:

1. Активировать питание мультимедийного центра.
2. Нажать несколько раз на кнопку с надписью Menu, что позволит войти в режим программирования функций магнитолы (раздел ADV Menu).
3. Коротко нажать на правую кнопку перемещения по разделам, на дисплее появится текст TA Local.
4. Затем выполнить серию коротких воздействий на клавишу Menu. Кнопка нажимается до момента отображения на дисплее надписи BT OFF, указывающей на отключенное состояние блока беспроводной связи.
5. Нажать на клавишу перемещения по разделам справа на панели. На дисплее включится текст BT On, затем будет выход из режима программирования нажатием на кнопку Menu.
6. Соединить телефон и головное мультимедийное устройство по каналу беспроводной связи.

Картинка с сайта: instruktiruet.ru

Если устройство не включается, то необходимо проверить наличие контроллера в магнитоле, поскольку часть машин Ford не оснащены модулем беспроводной связи. Возможна доработка головного устройства путем установки конвертера сигнала, поскольку конструкция магнитолы содержит элементы для поддержки Bluetooth. В процессе модернизации магнитолы устанавливается микрофон, позволяющий вести разговор по телефону в режиме «свободные руки».

ТАКЖЕ ПОДХОДИТ:
Ford:
• C-MAX 2003 — 2010г. • Fiesta 2005 — 2021г. • Focus II 2005 — 2010г. • Fusion 2005 — 2021г. • Kuga 2008 — 2021г. • Mondeo 2003 — 2020г. • S-Max 2006 — 2021г. • Transit 2006 — 2021г.

Ответим по телефону: +7

• Общее
• Характеристики
• Гарантия
• Оплата и доставка
• Отзывы

Штатный разъем для подключения оригинальной магнитолы Ford к системе автомобиля через стандартные 16-пиновый ISO разъем. Иными словами — у вас есть штатная магнитола для форда, есть автомобиль Форд, но по каким то причинам штатные фишки утрачены. Оптимальный вариант подключить Intro AFO-05 к проводам питания и акустическим проводам. Также этот адаптер нередко используется в качестве проверочного, для проверки в стенде штатных фордовских автомагнитол.

Стандартный 16-пиновый европейский ISO разъем представляет собой, как правило сдвоенную колодку (2 по 8), подробная распиновка которой приводится ниже. Использование этого разъема в автомобиле значительно облегчает снятие, установку головного устройства в силу его универсальности. Большинство европейских производителей автомобилей используют его как базовый для подключения магнитолы.

Картинка с сайта: instruktiruet.ru

После 2000 года, некоторые компании начали применять новый стандартный разъем. Этот тип разъема носит название FAKRA.

Это разъем используется CAN шину. Многие сигналы передаются по этой шине: — Информация о зажигании — Информация об освещении — Информация о скорости С введением этого типа разъемов антенные разъемы также были изменены.

С 2000 года ряд европейских производителей автомобилей, такие как BMW, Citroen, Ford, Mercedes-Benz, Peugeot, Volkswagen, Rover, Audi, Seat, Opel и Škoda начали использовать 40-контактный разъем, который носит название Quadlock (или Fakra).

Разъем Quadlock состоит из блока 16 плоских штырей, аналогичных ISO 10487 (уже описанной нами выше еврофишки). В дополнение к 16 контактам, есть блоки дополнительных разъемов для другого оборудования. Они реализованы внутри основного разъема таким образом, что не могут быть взаимозаменяемыми (то есть полностью исключают неправильное подключение разъема). Малый разъем B имеет 12 контактов для вывода аудио сигналов. Малый разъем С имеет 12 контактов для различных аудио источников, таких как CD-чейнджер, MP3-плеер.

Во вкладке «Характеристики» вы можете посмотреть более подробную распиновку разъема с комментариями.

Разъем Quadlock (распиновка)*

RR+ правый задний динамик плюс | RR- правый задний динамик минус RF+ правый передний динамик плюс | RF- правый передний динамик минус LF + левый передний динамик плюс | LF- левый передний динамик минус LR+ левый задний динамик плюс | LR- левый задний динамик минус

CAN H СANшина CAN L CANшина GND земля (минус) питания магнитолы GND земля (минус) питания магнитолы

ILL диммер — плюс при включенных габаритах (приглушение подсветки) BATT постоянный плюс питания магнитолы ACC плюс с замка зажигания (отключение магнитолы при вытаскивании ключа из замка зажигания)

Левый: 1. плюс телефона звук 2. минус телефона звук 3. ? 4. минус штатного джойстика для управления головным устройством. 5. ? 6. ? 7. ? 8. ? 9. Активация звонка телефона (т.е. отключение програмы или диска и активация работы хэнсфри) 10. ? 11. плюс штатного джойстика для управления головным устройством 12. ?

Правый: 1.? 2.? 3.? 4.? 5. пустой 6. пустой 7. пустой 8. пустой 9. AUX нискоуровневый (межблочник) вход плюс левый 10. AUX нискоуровневый (межблочник) вход плюс правый 11. AUX минус от 9 и 10 пункта. 12. пустой

*Просим обратить Ваше внимание на то, что бывают случаи когда различаются цвета проводов. Советуем не экспериментировать и всегда прибегать к помощи знающего специалиста.

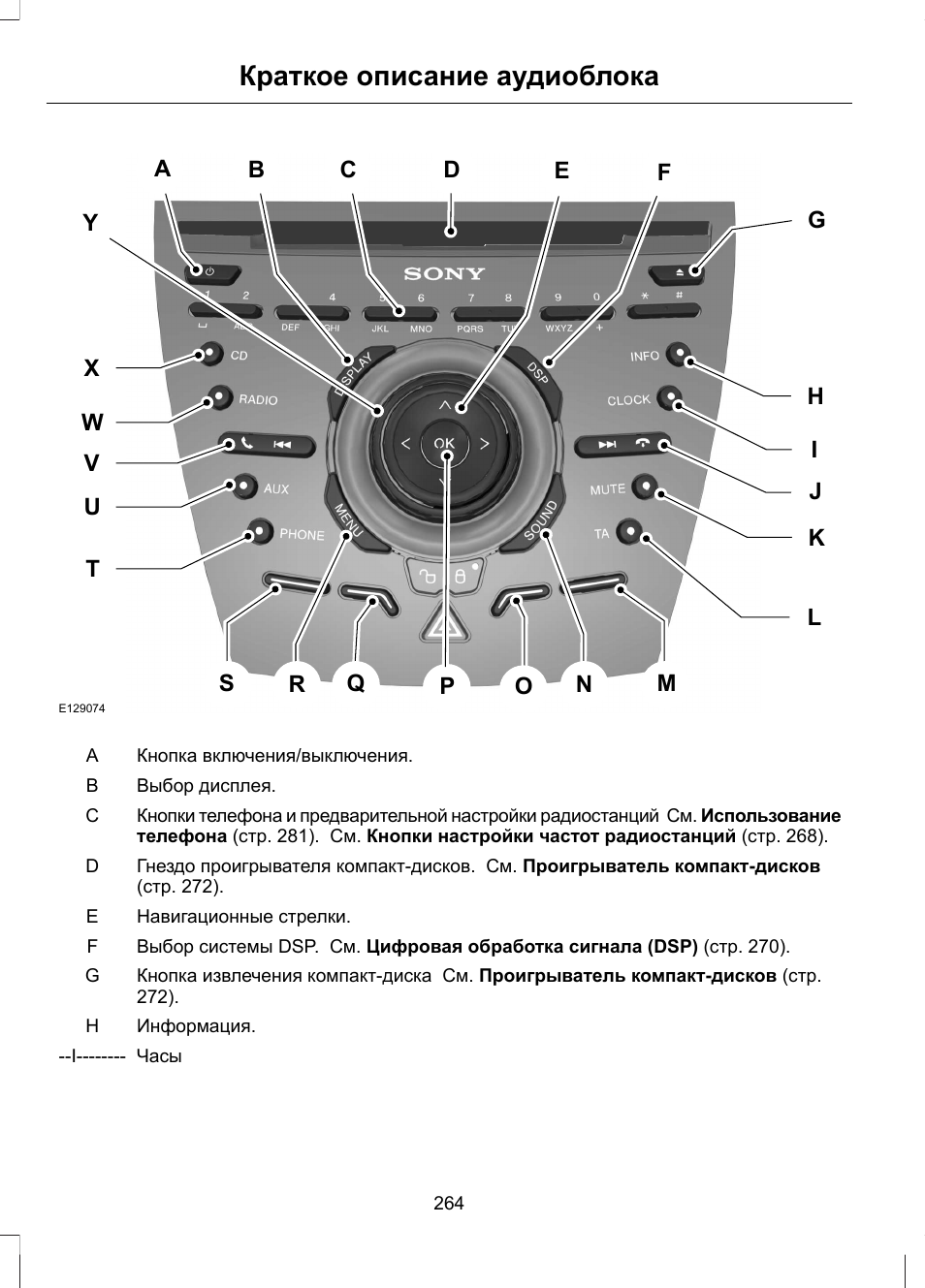

Дизайн и функции

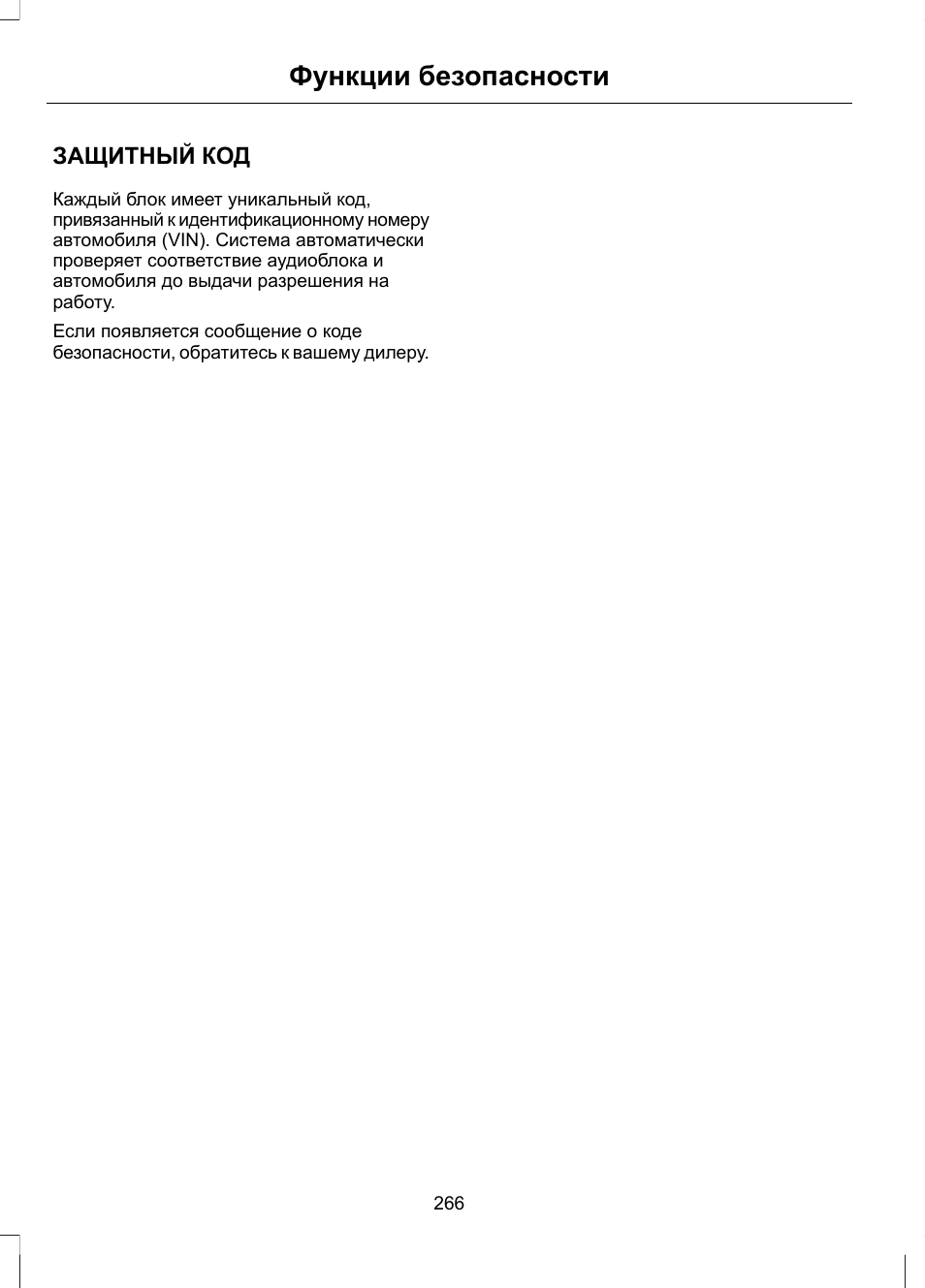

Головное устройство 6000CD ранних моделей выпускалось в корпусе прямоугольной формы. В связи с корректировкой внутреннего оформления салонов машин Ford изменилась конфигурация фронтальной панели, которая стала иметь закругленные кромки и грани. Для защиты оборудования от кражи используется защитный цифровой код, который передается владельцу вместе с комплектом документации. Допускается установка модуля управления магнитолой для задних пассажиров, а также подрулевого джойстика.

Картинка с сайта: instruktiruet.ru

• встроенные часы и календарь;
• раздельная настройка высоких и низких частот;
• 3-диапазонный радиоприемник с памятью частот радиостанций;
• возможен прием дорожной информации RDS с трансляцией сообщений через громкоговорители;
• проигрыватель компакт-дисков;
• возможность укоренной прокрутки композиции;
• повтор трека и воспроизведение песен в случайной последовательности;
• штатный декодер сжатых музыкальных записей стандарта MP3;
• отображение тегов на дисплее;
• совместимость с оборудованием через AUX (не для всех магнитол).

Руководство пользователя

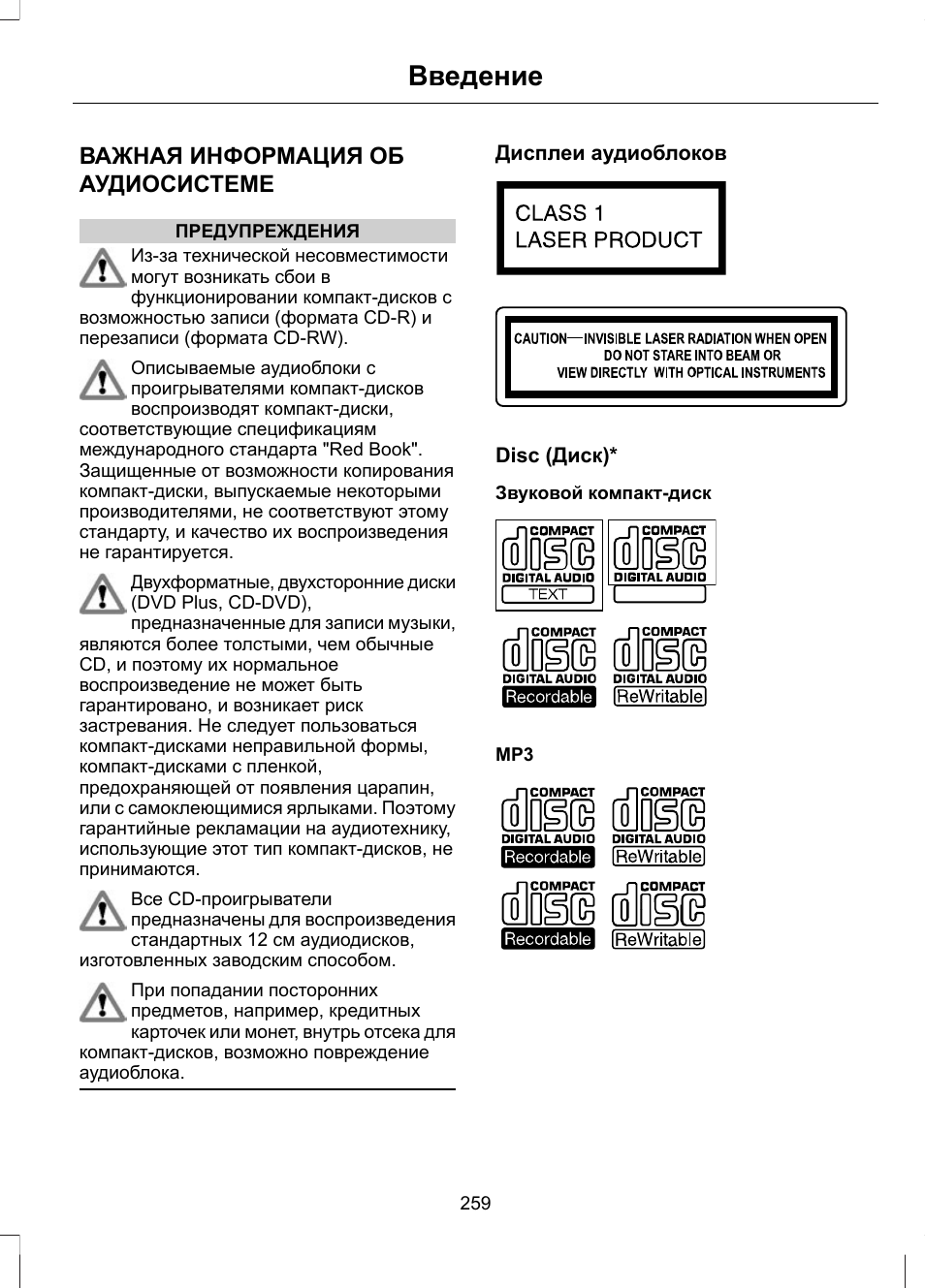

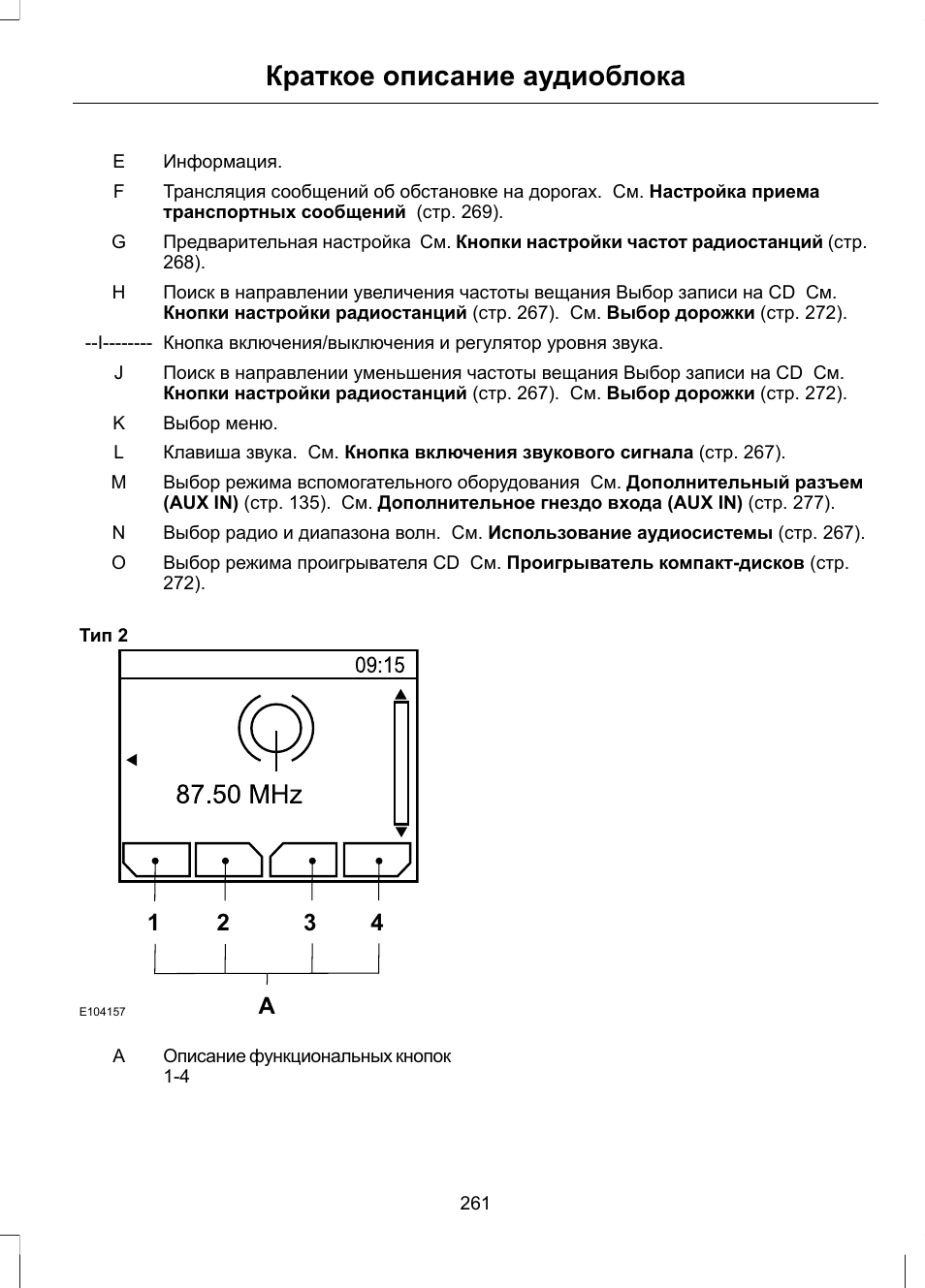

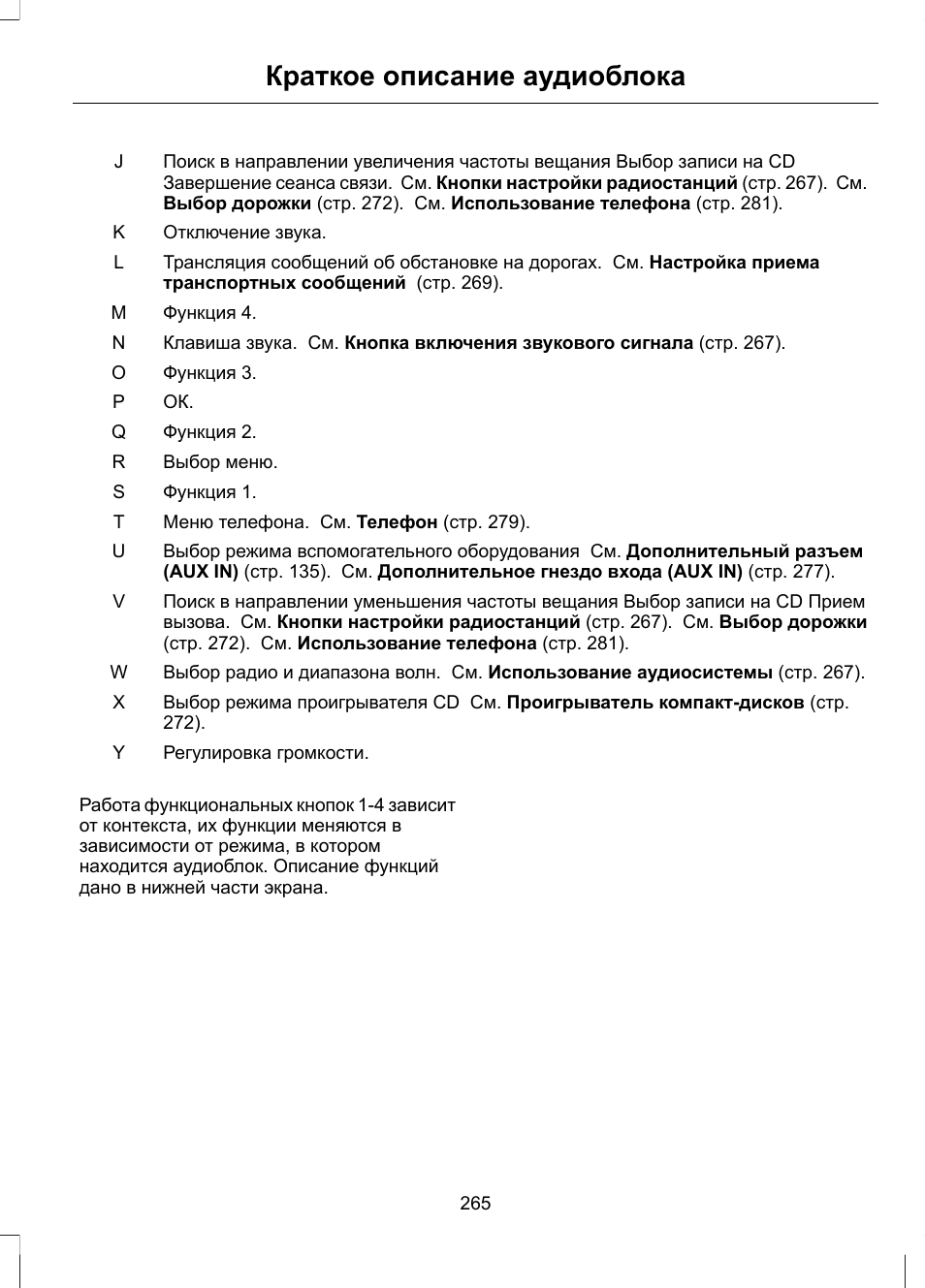

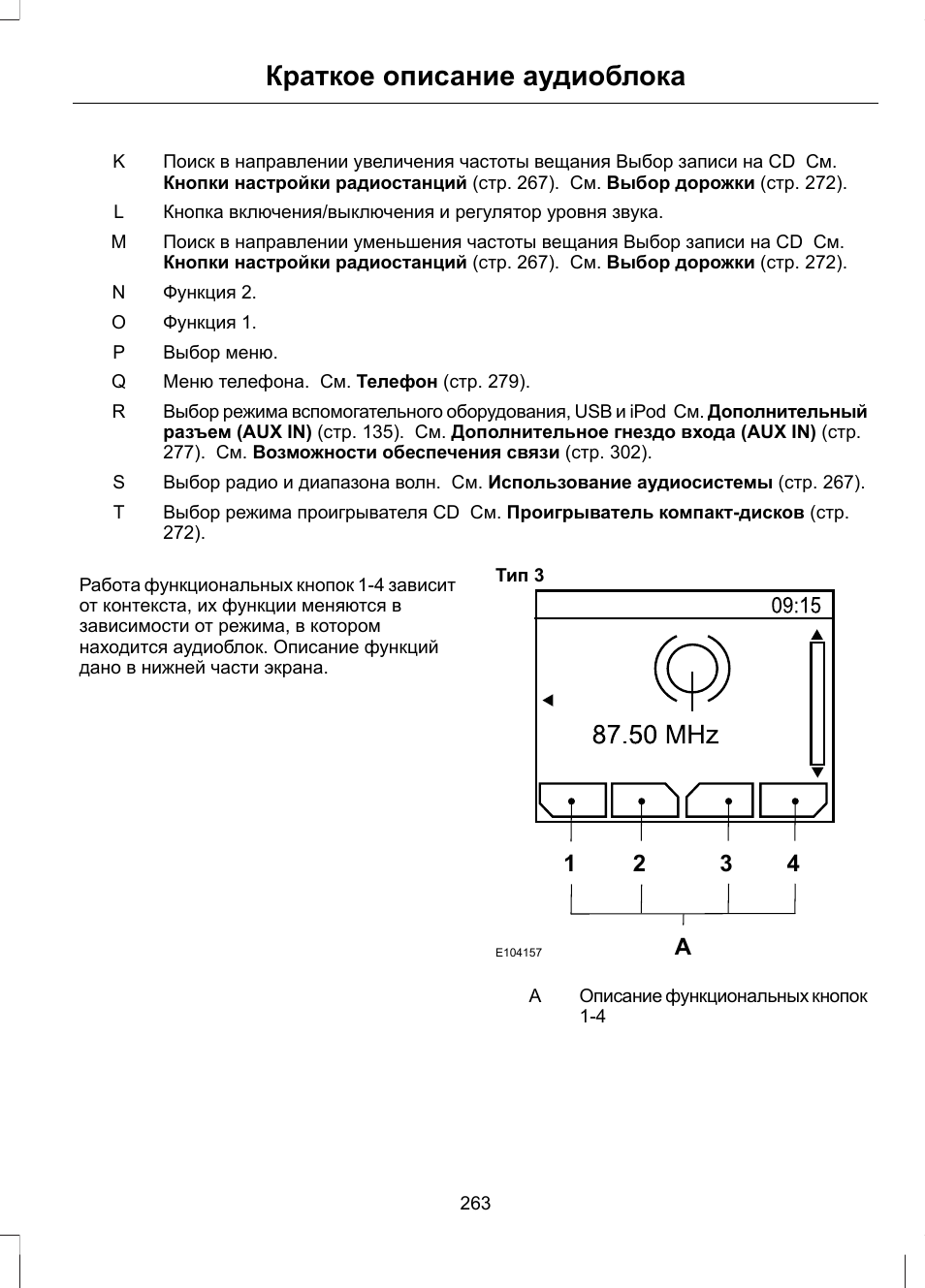

Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:

• включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
• отображение даты и времени выполняется нажатием на кнопку Clock;
• изменение громкости звука производится поворотом регулятора;
• для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
• для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.

Картинка с сайта: instruktiruet.ru

Как включить Блютуз

Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:

1. Войти в режим настройки путем нажатия на кнопку Menu.
2. Нажать на правую клавишу навигации по разделам.
3. Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.

Картинка с сайта: instruktiruet.ru

На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.

Как подключить AUX

Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).

Перед началом использования «аукса» следует повысить громкость регулятором, расположенным на внешнем источнике, подобная процедура позволяет снизить влияние помех, возникающих от электрических цепей автомобиля.

Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.

Установка AUX, лайт версия! — бортжурнал Ford Focus Hatchback 2.0 2006 года на DRIVE2

Я немного упростил установку AUX к штатному штекеру! Так как чем больше разъемов и соединений, тем хуже качество звука! И так преступаем…

откручиваем 7 болтов крепления вещевого ящика и вынимаем его…

находим этот штекер…

я не стал заморачиваться и нахрен отрезал штекер)))

берем обычный AUX провод (длину сами выбирайте, смотря куда будете выводить провод)…

отрезаем второй конец провода…

зачищаем до защитного экрана…

защитные экраны отделяем и аккуратно скручиваем…

сами провода тоже зачищаем и скручиваем…

предварительно подготавливаем термо кембрики…

защитные экраны скручиваем друг с другом…

вернемся в бардачок, там так же отрезанные от колодки провода зачищаем…

тут вышел косяк))) забыл сфоткать что с чем соединил и с красными кембриками погорячился (маленькие оказались)! черный провод из бардачка соединяем с защитным экраном провода AUX, остальные 2 провода без разницы как соедините…

одеваем последний кембрик, и все готово)))

вывел пока отсюда, шуруповерт дома забыл, лень было идти)))

Технические характеристики

Оборудование имеет корпус 2 6000CD Din. На фронтальной части установлена рамка, которая позволяет установить оборудование в приборную панель по центру. У магнитолы есть усилитель на 4-е канала, а также поддержка регулирования баланса между ними. Возможен монтаж привода для чтения простых CD-дисков. Дисплей отображает все записи, которые есть на носителе.

Картинка с сайта: instruktiruet.ru

Радиоприемник может принимать среднюю, длинную и ультракоротковолную частоту. Понравившиеся радиостанции можно записать в память. Чтобы вызвать их, предусмотрено 6 кнопок. Прибор подсоединяют непосредственно к автосети. Имеется предохранитель для защиты, срабатывающий при перебоях и коротких замыканиях. Некоторые магнитолы имеют блок беспроводной связи Bluetooth.

Дизайн и функции

Основное устройство на форд 6000 CD на ранних моделях имела прямоугольную форму. За счет постоянных изменений интерьера машин был изменен и внешний облик фронтальной панели. Так, у нее рамка более закругленная, а грани стали мягче.

Чтобы защиты устройства от кражи применяют специализированную цифровую кодировку, передающуюся владельцу вместе с комплектом документов. Возможно установить модуль на Ford управления автомагнитолой 6000 CD для пассажиров на заднем сидении, а также подрулевой джойстик. Хорошо подходит для форд фьюжн устройство Sony.

Картинка с сайта: instruktiruet.ru

Если говорить о функциях устройства, то они следующие:

• часы и календарь;
• возможность раздельной частотной настройки;
• 3-х диапазонная настройка приемника для радио с памятью;
• прием дорожных данных RDS с транслированием сообщений через громкоговоритель;
• воспроизведение CD-дисков;
• ускоренная прокрутка музыки;
• установка повтора трека и случайного порядка;
• штатный декодер сжатых треков в MP3;
• отображение текста;
• возможность подключения устройств посредством AUX.

Руководство пользователя

В прилагаемом документе к машине, магнитола форд 6000 CD полностью описана, а инструкция позволяет узнать о следующих характеристиках:

• отдельная кнопка для включения/выключения основного устройства;
• встроенным таймером подается питание на протяжении 60 минут после полного выключения машины;
• Clock отображает дату и время;
• поворот регулятора позволяет изменить громкость;
• корректируется уровень баланса и тональности активным режимом посредством кнопки Bass/Tre или Fade/Bal;
• телефонные звонки можно принимать при помощи кнопки с изображением трубки.

Картинка с сайта: instruktiruet.ru

Как включить блютуз

Для включения/отключения системы Bluetooth на устройстве 6000 CD необходимо выполнить следующее:

• зайти в Menu;
• в Menu нажать правая кнопка мыши позволяет вывести навигацию по разделам;
• нажимать Menu до появления надписи BT ON или BT OFF.

Картинка с сайта: instruktiruet.ru

У некоторых машин нет блока громкоговорителя. Если активировать блютуз, то смартфон не распознает основное устройство. Проверка присутствия модуля коммутации возможна только при компьютерном диагностировании машины. Блок блютуз-связи используется для разговоров по телефону, при этом отсутствует возможность трансляции музыкальных композиций. Важно отметить, что поддержки русского языка нет.

Подключение телефона к магнитоле на Форд Фокус 2 через блютуз

Чтобы подключить телефон к стандартной магнитоле 6000 сд достаточно модуль и провода USB/ Необходимо также приобрести Bluetooth-адаптер, подключающийся к устройству. К нему же можно будет подсоединить смартфон и другие гаджеты с возможностью воспроизведения музыки. Чтобы подключить адаптер, необходимо снять переднюю панель:

Картинка с сайта: instruktiruet.ru

Данные контакты требуются для подключения адаптера следующим образом:

Вынимается магнитола из гнезда и подключаются адаптерные провода к обратной контактной стороне в соответствии со схемой.

Картинка с сайта: instruktiruet.ru

Теперь нужно найти питание для адаптера, имеющего номинал 5 В. Преимущественно, он берется с основного конденсатора с середины платы. Важно не перепутать полярность. Достаточно произвести активацию устройства, и при грамотной сборке можно подключать телефон.

Как подключить флешку

У головного устройства 6000 CD на рестайлинге форд фокуса нет заводского USB, позволяющее подключить флешку или другие внешние накопители. Можно самостоятельно подсоединить конвертер сигнала. Некоторыми владельцами коммутируется декодер файлов MP3.

Картинка с сайта: instruktiruet.ru

Питательную колодку нужно подключить к сети машины с использованием дополнительного стабилизирующего устройства. Это поможет понизить параметры напряжения до 9 В. Остальные провода нужно подключить к штекеру на корпусе оборудования. Порт выводится в элемент пластика на консоли по центу или на кнопочные заглушки.

Как подключить AUX

Разъем AUX позволяет включать музыку от внешнего источника. Для подключения требуется обычный штекер для наушников с диаметром 3,5 мм. Прослушивание возможно при переводе основного устройства в нужный режим посредством кнопки.

Прежде чем использовать «аукс» повышается уровень громкости посредством регулятора, который расположен на внешней панели. Это позволит понизить воздействие помех, которые появляются от электроцепи машины.

Контролировать громкость тембра можно при помощи регулирующих поворотных ручек на оборудовании. Переключаются треки, приостанавливаются и воспроизводятся при помощи нажатия на клавиши внешнего проигрывателя. Некоторые Форд с головным устройством 6000 CD не имеют заводского AUX, но он легко монтируется своими силами.

Процедура заключается в следующем:

1. Покупается шнур для соединения, имеющий 3,5 мм разъем.


   Картинка с сайта: instruktiruet.ru

2. Снимается корпус, при этом боковины сжимаются. Фиксаторы можно снять при помощи пластин из металла. Устанавливается в 4 паза, имеющиеся с передней стороны оборудования. Рабочие стороны немного подрезаны.


   Картинка с сайта: instruktiruet.ru

3. При вынимании магнитолы необходимо отключить все провода.


   Картинка с сайта: instruktiruet.ru

4. Подсоединяются порта AUX к контактам и выводятся в ящик.


   Картинка с сайта: instruktiruet.ru

5. Теперь осталось установить снятые элементы и проверить работу разъема.


   Картинка с сайта: instruktiruet.ru

Распиновка штатной магнитолы ford focus 3

Отзыв владельца Ford Focus III Hatchback — автозвук. И так, однажды захотелось посмотреть фильм с телефона в машине, и было бы здорово слушать звук через колонки с сабвуфером. Смотрю в бордачке рядом с флешкой отверстие под aux, но самого провода нет. На форуме вычитал, что нужно лишь вставить пару проводов в шлейф магнитолы. Главное, чтобы на магнито Схему разборки магнитолы не описываю, так как там все элементарно. Но выложу распиновку разъемов магнитолы РП Всем удачи, если будут вопросы- пишите! Цена вопроса: 70 ₽.
Распиновка разъемов штатных автомагнитол устанавливаемых на Ford. 6 — Ant или ANT+ или AutoAnt или NAKOP.ME = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда). 7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона. 8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон).

FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD , FORD (Ещё одна разновидность разъёма) Разъём магнитолы Ford. FORD , FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD CD Разъём магнитолы Ford. Фото FORD CD с кнопкой CDDJ Разъём магнитолы Ford. Подбор ламп. Распиновка разъемов. Размеры штатной акустики. Схемотехника. Автомобильные компьютеры. Учебник JBL SpeakerShop. Видеогалерея. Справочник. Логотипы автомобилей.

Картинка с сайта: instruktiruet.ru

Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями. Так же можно установить панель с кнопками от РП AUX нискоуровневый межблочник вход плюс левый Где что можно посмотреть?

Распиновка разъемов автомагнитол

Вот и повернулась к моему дню рождения уникальная возможность заменить штатное головное устройство. Всегда были мысли по этому поводу, но как то то денег лишних не было, то куда-то не туда они уходили… В общем такой подгон к дню рождения я получил от папы, за что я ему превилико благодарен. Магнитола с отличным набором функций, здесь есть все, что необходимо и даже больше, включая выход в интернет, навигацию с пробками, dvd, tv, подключение камеры заднего и фронтального вида и другое… Начинка на платформе виндоус 6.

Схему подключения, и распаковку нашёл в интернете, собственно вот они от штатного, до евро кабеля. Переходник был в комплекте. Распиновка от штатной 2din cd. Прочие синие 3 провода решил заизолировать и убрать куда по дальше. Ну, решил я про себя, контрольный запуск и можно идти спать, и тут начало твориться что то не понятное, это как раз то, о чем я спрашивал в предыдущей статье.

Картинка с сайта: instruktiruet.ru

Перестала отображаться температура наружного воздуха, не работали стеклоподъемники, подогревы сидений, не отображались на приборке индикаторы включения поворотников и чего только не было…. Именно с таким видом я отправился домой…. На следующий день решил я не пытать удачу, а поехать в сервис к знающим людям и спросить совета. Со слов автоэлектрика, моя проблема в кан шине и решить её может только дилер, и стоить это будет отнюдь не дешево, я ухмыльнулся, говорю понятно, бывай.

Поехал на другой сервис, там ребята были уже по продвинутей и после того, как я описал все мои действия по подключению они сразу же поняли в чем дело и решить эту проблему не составляло ни какой трудности. Дело в том, что те самые провода синие нельзя оставлять просто так, они должны быть замкнуты, причём между собой. Вот схема правильного подключения магнитолы и кан проводов.

Картинка с сайта: instruktiruet.ru

Собственно провода идущие в мафон. В этот же день я купил переходную рамку для установки квадратной магнитолы с овальный.

И в итоге все выглядит именно так. Я думаю вам тоже бросается в глаза стертые кнопки блока климат контроля, но об этом позже. Кстати датчик GPS необходимо устанавливать так, чтобы для него не было преградой никакой железной пластины, только под пластмассой, либо спутники ловить не будет… Основное было подключено, осталось дело за подключением камеры заднего вида, антенны тв, и покупки модема, об этом в другой статье…. Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями.
