Артикул

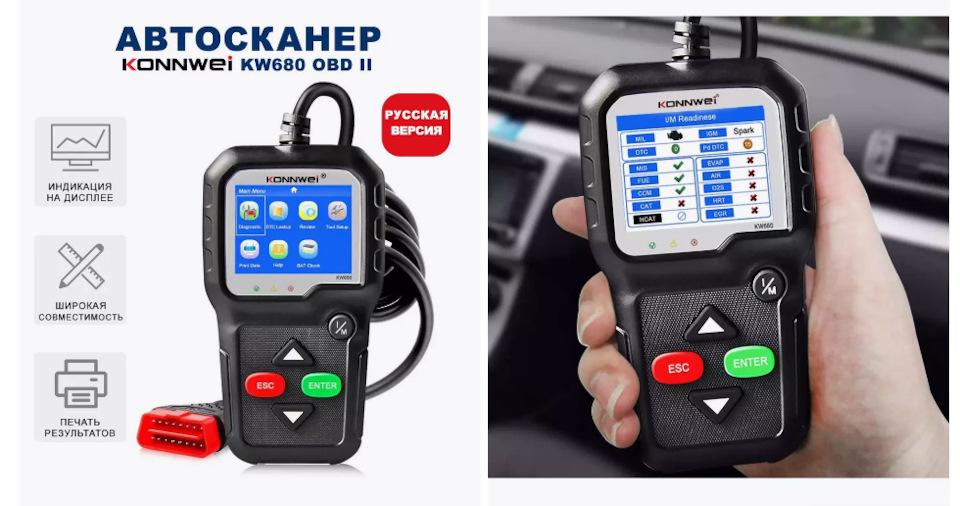

Автосканер Konnwei KW 680
Тип устройства
Диагностический сканер
Тип подключения
Проводное
Разъем подключения
колодка OBD II
Интерпретация
Вывод информации на дисплей
Все параметры
от 3 шт. —
5 380 руб.
от 30 шт. —
по запросу
1 шт.
на сумму 5 560 руб.
Плати частями
от 1 390 руб. × 4 платежа
Описание
Универсальный автосканер KONNWEI KW 680 используется для мониторинга, чтения и удаления кодов ошибок двигателя.
Особенности
— Меню на русском языке!
— Цветной ЖК дисплей.
— Языки (русский, английский, немецкий, французский).
— Совместим со всеми автомобилями произведенными с 1996 года и поддерживающими протоколы диагностики (OBD II и CAN)
— Оснащен уникальной запатентованной системой One-click I/M Readiness Key для быстрой диагностики
— Имеет яркую цветную светодиодную индикацию и встроенный динамик для визуального и звукового оповещения
— Быстро считывает диагностические коды неисправностей (ДКН)
— С его помощью можно сбросить индикаторы ошибки и удалить ДКН
— Считывает общие (P0, P2, P3 и U0), специфичные для производителя (P1, P3 и U1) коды неисправностей и ожидающие подтверждения коды
— Получает расширенные результаты тестирования OBD II для специальных систем диагностики
— Записывает и воспроизводит данные Freeze frame (стоп-кадр)
— Считывает потоковые данные ДКН в реальном времени
— Имеет поддержку нового расширенного списка датчиков (дополнение к SAE J1979)
— Данные могут быть представлены в виде графиков
— Считывает, сохраняет и воспроизводит данные датчиков автомобиля
— Рекомендации по устранению неисправностей, полученные с помощью сканера позволят техническим специалистам быстрее справиться с основной причиной возникновения ошибки, сэкономив время диагностики и ремонта
— Резервное копирование данных памяти ЭБУ для их анализа вне транспортного средства
— Считывает информацию о транспортном средстве (VIN, CIN и CVN номера)
— Печать данных через ПК
— Проверка аккумуляторной батареи автомобиля
— Возможность обновления прошивки через интернет, при подключении к ПК
Технические характеристики

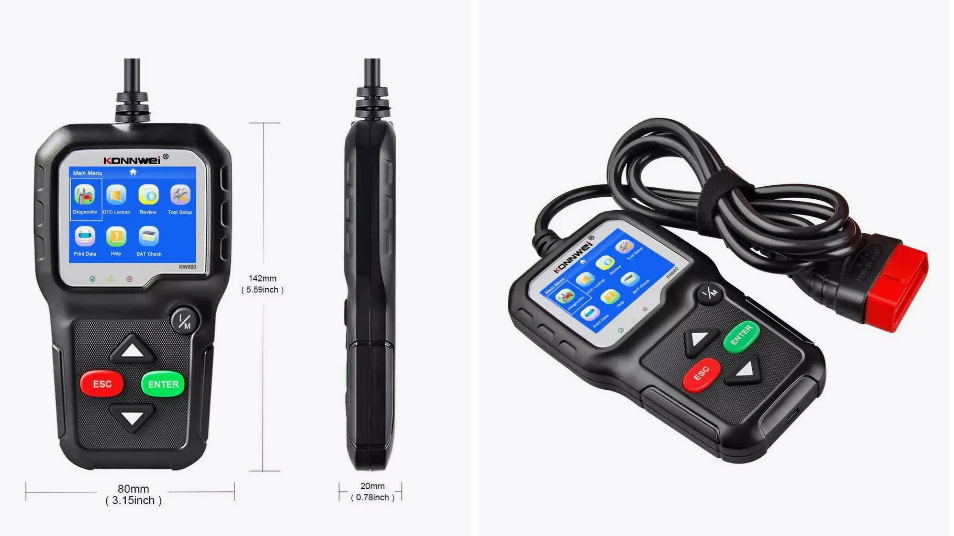

— Дисплей: цветной экран TFT (320 * 240 точек на дюйм)
— Рабочая температура: от 0 до 60 ℃
— Температура хранения: от -20 до 70 ℃
— Напряжение питания: от 8 до 18 В (от колодки OBDII)
— Поддерживаемые протоколы: J1859-41.6, J1850-10.4, ISO9141, KWP2000 (ISO 14230) и CAN (ISO 11898)
Комплектация
1 х Автосканер KONNWEI KW 680
1 х Кабель USB — mini USB
1 х Руководство пользователя
Технические параметры
| Тип устройства | Диагностический сканер | |
| Тип подключения | Проводное | |
| Разъем подключения | колодка OBD II | |
| Интерпретация | Вывод информации на дисплей | |
| Протоколы связи | CAN(J-2284), ISO14230/9141, J1850PWM/VPW | |
| Вес, г | 365 |
Техническая документация
Видео
Сроки доставки
Доставка в регион Волгодонск
| ПВЗ 5Post | ||
| ПВЗ Яндекс Доставка | ||
| Курьер | 27 апреля1 | 388 руб.2 |
| ПВЗ Boxberry | 27 апреля1 | 454 руб.2 |
| ПВЗ СДЭК | ||
| ПВЗ Почта России | 7 мая1 | 808 руб.2 |
| ТК DPD | 27 апреля1 | 1 721 руб.2 |
| ТК «Деловые линии» | 29 апреля1 | 1 058 руб.2 |
Цена и наличие в магазинах
| Ростов-на-Дону, проспект Соколо́ва, 53/182 |
нет в наличии |
Розничная цена: 5 560 руб.
- Возврат без проблем
- Гарантия 365 дней
- Задать вопрос
- Основное
- Инструкции
- Комплектация
Диагностика состояния Вашего автомобиля
Автосканер KONNWEI KW 680 представляет собой устройство, осуществляющее диагностику автомобиля и отображающее полученные данные на ЖК-экране. Данный прибор станет Вашим незаменимым помощником при мониторинге, чтении и удалении ошибок. KONNWEI KW 680 имеет небольшие габариты и очень прост в применении.
Простота в использовании
ЖК-дисплей — важная особенность рассматриваемого нами устройства. На нем отображаются результаты проверок. Также на корпусе сканера имеются несколько кнопок для навигации по меню. Подключение устройства к диагностическому разъему автомобиля осуществляется с помощью разъема OBD II.
Основные функции
Автосканер KONNWEI KW 680 совместим со всеми транспортными средствами, которые были выпущены после 2005 года. Это касается автомобилей, поддерживающих протоколы OBD II, включая CAN, VPW, PWM, ISО и KWP 2000 протоколы. Устройство предназначено для использования как профессионалами, так и обычными автовладельцами для чтения и стирания основных и запрограммированных производителем кодов неисправностей, а также для выключения индикатора ошибки.
Особенности:
- Читает и стирает коды неисправностей.
- Поддержка VPW + PWM + ISO9141 + KW2000 протоколов.
- Получает VIN (идентификационный номер) транспортных средствах выпущенных позже 2002 года.
- Отображает I/M состояние готовности.
- Лёгкость использования интерфейса меню.
- Цветной ЖК-дисплей.
- Языки (русский, английский, немецкий, французский).
Диагностические коды неисправностей (pdf)
