Серия AU170APSG
DB98-33313A(2)
R
Воздухоочиститель
с функцией увлажнения воздуха
Руководство пользователя
Представьте возможности
Благодарим вас за приобретение изделия компании
Samsung. Для получения более полной информации
зарегистрируйте свое устройство на веб-сайте
www.samsung.com/register
AU170APSG_IB_R 33313A(2).indd 29
2011-09-01 �� 5:17:21

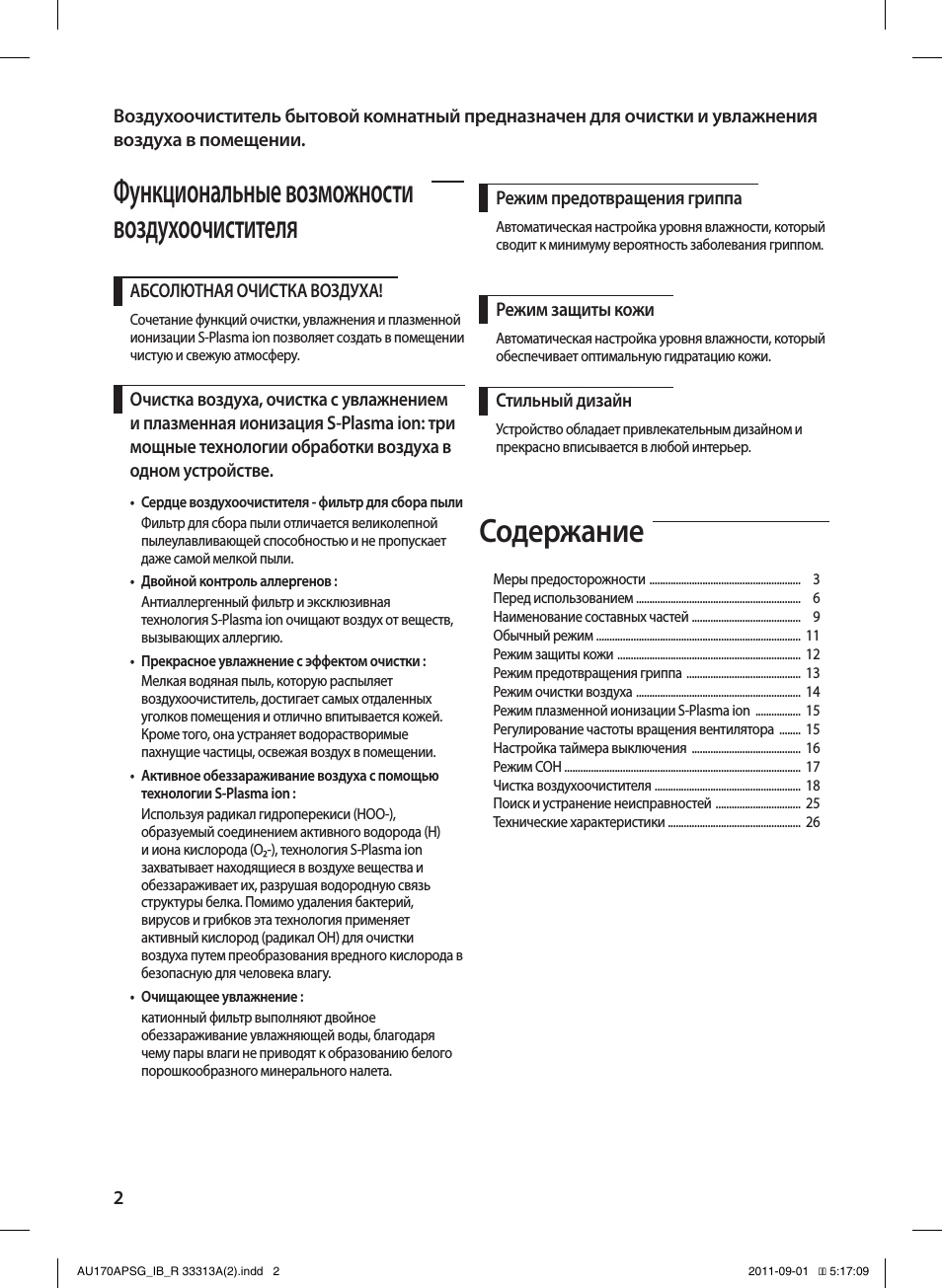

2
АБСОЛЮТНАЯ ОЧИСТКА ВОЗДУХА!
Сочетание функций очистки, увлажнения и плазменной
ионизации S-Plasma ion позволяет создать в помещении
чистую и свежую атмосферу.
Очистка воздуха, очистка с увлажнением
и плазменная ионизация S-Plasma ion: три
мощные технологии обработки воздуха в
одном устройстве.
• Сердце воздухоочистителя — фильтр для сбора пыли
Фильтр для сбора пыли отличается великолепной
пылеулавливающей способностью и не пропускает
даже самой мелкой пыли.
• Двойной контроль аллергенов :
Антиаллергенный фильтр и эксклюзивная
технология S-Plasma ion очищают воздух от веществ,
вызывающих аллергию.
• Прекрасное увлажнение с эффектом очистки :
Мелкая водяная пыль, которую распыляет
воздухоочиститель, достигает самых отдаленных
уголков помещения и отлично впитывается кожей.
Кроме того, она устраняет водорастворимые
пахнущие частицы, освежая воздух в помещении.
• Активное обеззараживание воздуха с помощью
технологии S-Plasma ion :
Используя радикал гидроперекиси (HOO-),
образуемый соединением активного водорода (H)
и иона кислорода (O₂-), технология S-Plasma ion
захватывает находящиеся в воздухе вещества и
обеззараживает их, разрушая водородную связь
структуры белка. Помимо удаления бактерий,
вирусов и грибков эта технология применяет
активный кислород (радикал OH) для очистки
воздуха путем преобразования вредного кислорода в
безопасную для человека влагу.
• Очищающее увлажнение :
катионный фильтр выполняют двойное
обеззараживание увлажняющей воды, благодаря
чему пары влаги не приводят к образованию белого
порошкообразного минерального налета.
Режим предотвращения гриппа
Автоматическая настройка уровня влажности, который
сводит к минимуму вероятность заболевания гриппом.
Стильный дизайн
Устройство обладает привлекательным дизайном и
прекрасно вписывается в любой интерьер.
Режим защиты кожи
Автоматическая настройка уровня влажности, который
обеспечивает оптимальную гидратацию кожи.
Функциональные возможности
воздухоочистителя
Воздухоочиститель бытовой комнатный предназначен для очистки и увлажнения
воздуха в помещении.
Меры предосторожности ………………………………………………… 3
Перед использованием …………………………………………………….. 6

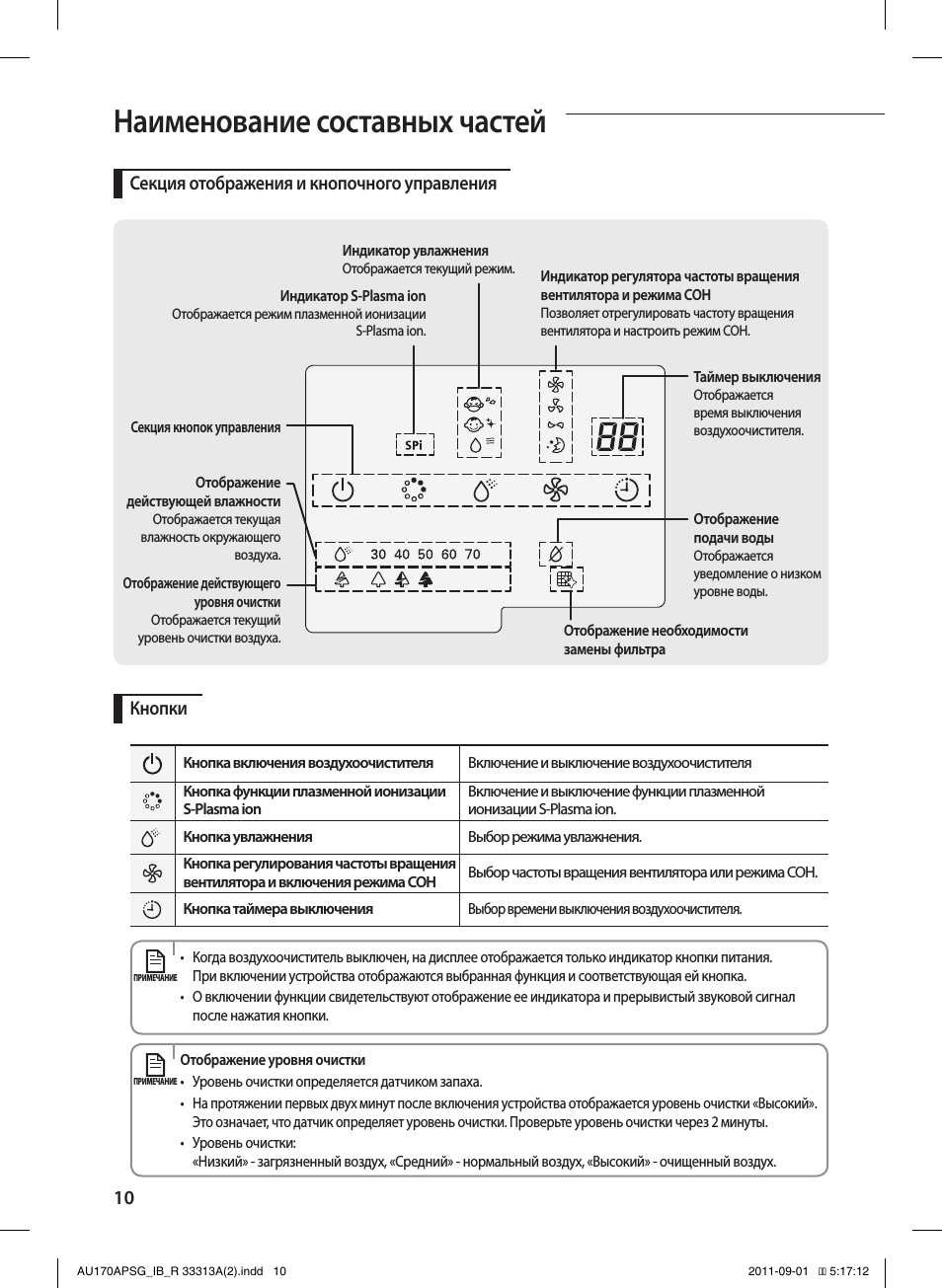

Наименование составных частей ………………………………….. 9
Обычный режим ………………………………………………………………….. 11
Режим защиты кожи …………………………………………………………… 12
Режим предотвращения гриппа ……………………………………. 13
Режим очистки воздуха …………………………………………………….. 14
Режим плазменной ионизации S-Plasma ion …………….. 15
Регулирование частоты вращения вентилятора …….. 15
Настройка таймера выключения ………………………………….. 16
Режим СОН …………………………………………………………………………….. 17
Чистка воздухоочистителя ………………………………………………. 18
Поиск и устранение неисправностей ………………………….. 25
Технические характеристики ………………………………………….. 26
Содержание
AU170APSG_IB_R 33313A(2).indd 2
2011-09-01 �� 5:17:09
3
Меры предосторожности
Перед использованием воздухоочистителя внимательно прочитайте настоящее руководство, чтобы научиться
безопасно и эффективно управлять различными функциями и возможностями устройства.
Важные знаки безопасности и предосторожности :
ВНИМАНИЕ
Неосторожное обращение может привести к тяжелым травмам или летальному исходу.
ПРЕДУПРЕЖДЕНИЕ
Неосторожное обращение может привести к травмам или порче имущества.
Следуйте инструкциям.
НЕ выполняйте эти действия.
Во избежание поражения электрическим током убедитесь, что устройство заземлено.
Выньте штепсельную вилку из розетки.
НЕ разбирайте.
УСТАНОВКА
ВНИМАНИЕ
Подключите шнур питания к розетке, электрические характеристики которой соответствуют указанным
на устройстве или превышают их. Не подключайте к этой розетке другие устройства. Также не используйте
удлинительный кабель.
Подключение к розетке другой бытовой техники через сетевой фильтр или удлинение шнура питания может привести к
возгоранию или поражению электрическим током.
Не используйте электрический трансформатор. Возможно возникновение пожара или поражение электрическим током.
Использование устройства в сети с другими напряжением, частотой или номинальной силой тока может привести к
возникновению пожара.
Не устанавливайте устройство рядом с нагревательными приборами и легковоспламеняющимися материалами.
Не устанавливайте устройство во влажных, пыльных и замасленных местах, в зоне попадания прямых солнечных
лучей и в местах, подверженных действию воды (дождя). Не устанавливайте устройство в местах, где возможна
утечка газа.
Возможно возникновение пожара или поражение электрическим током.
УСТАНОВКА
ПРЕДУПРЕЖДЕНИЕ
Устанавливая устройство, оставляйте место для доступа к штепсельной вилке и розетке.
В противном случае существует риск возникновения пожара или поражения электрическим током в результате утечки тока.
Устанавливайте устройство на твердой ровной поверхности, способной выдержать его вес.
Невыполнение этого требования может привести к возникновению чрезмерной вибрации, шума или неисправностей
устройства.
устройство, оставляйте вокруг него 30 см свободного пространства.
Из-за перекрытия потока воздуха в воздухозаборник эффективность увлажнения может снизиться.
ИСТОЧНИК ПИТАНИЯ
ВНИМАНИЕ
С помощью сухой тряпки регулярно очищайте штыри штепсельной вилки и контактные поверхности от пыли,
воды и других загрязнений.
Выньте штепсельную вилку из розетки и протрите ее сухой тряпкой.
В противном случае возможно возгорание или поражение электрическим током.
В случае повреждения устройства, шнура питания или штепсельной вилки обращайтесь в ближайший сервисный центр.
AU170APSG_IB_R 33313A(2).indd 3
2011-09-01 �� 5:17:09
4
Меры предосторожности
ИСТОЧНИК ПИТАНИЯ
ВНИМАНИЕ
Надежно вставьте штепсельную вилку в розетку. Не используйте штепсельную вилку или шнур питания со
следами повреждения, а также плохо закрепленную розетку.
Возможно возникновение пожара или поражение электрическим током.
Не тяните за шнур питания, чтобы вынуть штепсельную вилку из розетки.
Для отключения держитесь за штепсельную вилку.
В противном случае возможно возгорание или поражение электрическим током.
Не растягивайте и не сгибайте шнур питания. Не скручивайте шнур питания и не завязывайте его узлом.
Не перебрасывайте шнур питания через металлические предметы, не ставьте на него тяжелые объекты, не
протягивайте его между двумя предметами или за устройством.
Возможно возникновение пожара или поражение электрическим током.
ИСТОЧНИК ПИТАНИЯ
ПРЕДУПРЕЖДЕНИЕ
Если вы намереваетесь долго не пользоваться воздухоочистителем, а также во время грозы с громом и молнией
отключайте подачу электроэнергии с помощью автоматического рубильника.
В противном случае возможно возгорание или поражение электрическим током.
ЭКСПЛУАТАЦИЯ
ВНИМАНИЕ
Если устройство залито водой, обратитесь в ближайший сервисный центр.
В противном случае возможно возгорание или поражение электрическим током.
Если во время работы устройства появляется странный шум, дым или запах гари, немедленно выньте
штепсельную вилку из розетки и обратитесь в ближайший сервисный центр.
В противном случае возможно возгорание или поражение электрическим током.
В случае утечки газа (пропан, сжиженный нефтяной газ и пр.) немедленно проветрите помещение, не прикасаясь
к вилке в розетке. Не прикасайтесь к устройству или шнуру питания.
Не используйте вентилятор для проветривания помещения.
Искра может стать причиной взрыва или возгорания.
Не вынимайте штепсельную вилку из розетки, когда устройство работает.
При включении штепсельной вилки в розетку или запуске устройства с помощью автоматического рубильника может возникнуть искра,
способная вызвать возгорание или поражение электрическим током.
Для ремонта устройства обращайтесь в сервисный центр.
Это может привести к неисправности изделия, протечке воды, возгоранию или поражению электрическим током.
Не прикасайтесь к штепсельной вилке влажными руками.
Возможно поражение электрическим током.
Держите снятую упаковку воздухоочистителя в недоступном для детей месте. Упаковка опасна для детей.
Ребенок может задохнуться, надев полиэтиленовый мешок на голову.
Не вставляйте пальцы и другие предметы в розетку, когда воздухоочиститель работает.
Следите, чтобы дети не засовывали пальцы в устройство: это может привести к травме.
Не ударяйте воздухоочиститель и не тащите его с чрезмерной силой.
Это может привести к возгоранию, получению травмы или возникновению неисправностей устройства.
Не ставьте рядом с устройством предметы, которые дети могут использовать, чтобы взобраться на него.
В противном случае возможны падение устройства и, как следствие, травмирование ребенка.
Для ремонта устройства обращайтесь в сервисный центр.
Это может привести к неисправности изделия, протечке воды, возгоранию или поражению электрическим током.
Не отсоединяйте водяную емкость и не вставляйте руки в воздуховыпускное отверстие, когда устройство
работает.
В противном случае возможны получение травмы и поражение электрическим током.
Не вставляйте в устройство металлические и другие посторонние предметы.
В противном случае возможны получение травмы и поражение электрическим током.
AU170APSG_IB_R 33313A(2).indd 4
2011-09-01 �� 5:17:09
5
ЭКСПЛУАТАЦИЯ
ВНИМАНИЕ
При попадании воды в блок питания вытащите вилку из розетки и тщательно просушите устройство перед
дальнейшим использованием.
В противном случае возможны возгорание и поражение электрическим током.
Не трясите и не двигайте устройство, если в водяной емкости и лотке содержится вода.
В противном случае возможны возгорание, поражение электрическим током и протечка воды.
В случае попадания внутрь устройства постороннего вещества, например воды, выньте штепсельную вилку из
розетки, выключите автоматический рубильник и обратитесь в ближайший сервисный центр.
В противном случае возможно возгорание или поражение электрическим током.
Не пытайтесь самостоятельно отремонтировать, разобрать или модифицировать устройство.
Используйте только стандартные плавкие предохранители (ни в коем случае не медную или стальную проволоку и т. п.).
В противном случае возможны получение электрического удара и травм, возникновение пожара или неисправностей
устройства.
Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими,
сенсорными или умственными способностями или с отсутствием опыта и знаний, кроме случаев контроля или
инструктирования по вопросам использования прибора со стороны лиц, ответственных за их безопасность.
За детьми должны следить, чтобы они не играли с прибором.
ЭКСПЛУАТАЦИЯ
ПРЕДУПРЕЖДЕНИЕ
Используйте устройство на расстоянии не менее 2 м от другой бытовой техники (телевизоры, видео-, аудиосистемы и т. п.).
В противном случае возможны ухудшение качества видео и появление помех, вызванных другими устройствами.
Не становитесь на устройство и не ставьте на него другие предметы (например, корзину с бельем, зажженную
свечу или сигарету, посуду, химические вещества и металлические объекты).
Это может привести к поражению электрическим током и травмам, возникновению пожара или неисправностей устройства.
Не касайтесь устройства влажными руками.
Возможно поражение электрическим током.
Не разбрызгивайте летучие вещества, например инсектициды, на поверхность устройства.
Они вредны для здоровья человека и могут стать причиной поражения электрическим током, воспламенения и
возникновения неисправностей устройства.
Не наклоняйте и не переворачивайте устройство, подключенное к сети.
В противном случае возможно поражение электрическим током.
Не пользуйтесь поврежденной водяной емкостью.
В противном случае возможны поражение электрическим током и протечка воды.
Не наливайте в водяную емкость горячую (свыше 40 °C) или загрязненную (соль, моющие средства, химикаты) воду.
Это может привести к неисправности изделия.
Не устанавливайте устройство в помещении с температурой замерзания воды.
Если температура воды ниже 6 °C, это может привести к неисправности изделия.
Оптимальная температура воды в воздухоочистителя — от 16 до 30 °C.
Не ставьте устройство в воду.
Это может привести к неисправности изделия.
После отсоединения передней панели не нажимайте пальцем или палочкой на переключатель в углублении внизу
устройства.
Это может привести к неисправности изделия.
Не пейте воду из лотка.
Не ставьте устройство на краю стола.
ЧИСТКА
ВНИМАНИЕ
В процессе чистки не распыляйте воду прямо на устройство. Не используйте для чистки бензол, растворитель и спирт.
Возможны обесцвечивание, деформация и повреждение устройства, а также возникновение пожара или поражение
электрическим током.
Перед чисткой или техническим обслуживанием отключите устройство от розетки и подождите, пока вентилятор
остановится.
Невыполнение этого может привести к возгоранию или поражению электрическим током.
AU170APSG_IB_R 33313A(2).indd 5
2011-09-01 �� 5:17:09
Перед использованием, Условия в месте установки, Проверка сетевой вилки и электрической розетки
Использование фильтра, Отображаемая действующая влажность Чат поддержки
- Изображение
- Текст
6
Перед использованием
Подходящая температура для эксплуатации воздухоочистителя
Температура в помещении: от 6 до 40 °C.
При эксплуатации за пределами этого температурного диапазона устройство может работать неправильно.
Чтобы эффективно использовать воздухоочиститель, предварительно проверьте следующее.
Условия в месте установки
Проверьте соблюдение следующих требований к месту установки.
Поверхность в месте установки должна быть ровной, без уклона.
Воздухозаборник и воздуховыпускное отверстие не должны быть заблокированы.
Не допускаются чрезмерная влажность и присутствие легковоспламеняющихся
материалов в месте установки.
Устройство не должно мешать передвижению людей.
Устройство следует устанавливать рядом с розеткой.
Проверка сетевой вилки и электрической розетки
Подключайте устройство только к розетке сети 220~240B.
(При подключении устройства к источнику питания оно включается в режиме ожидания.)
Если вы уходите из помещения или не пользуетесь устройством, отключайте его от розетки.
Использование фильтра
Перед использованием дезодорирующего фильтра нужно снять с него виниловую упаковку.
Сведения о замене фильтра см. в разделе, посвященном чистке и техническому обслуживанию.
Отображаемая действующая влажность
Отображаемая действующая влажность
Влажность в помещении
ОВ 35 % или ниже
OB 36%~45%
OB 46%~55%
OB 56%~65%
OB 66% или выше
Что такое ОВ?
• «ОВ» расшифровывается как относительная влажность. Оптимальная влажность
внутри помещения составляет 50–60 % ОВ.
ПРИМЕЧАНИЕ
AU170APSG_IB_R 33313A(2).indd 6
2011-09-01 �� 5:17:10
7
1. Снимите заднюю крышку () на выключенном воздухоочистителе и
извлеките () водяную емкость.
2. Поверните крышку водяной емкости.
Поверните крышку емкости против часовой стрелки.
Перед тем как открывать водяную емкость, нажмите на головку посреди
крышки. Это приведет к выравниванию давления, и крышка откроется легче.
3. Наполните емкость водой.
Используйте водопроводную воду с температурой до 40 °C.
Крепко держите водяную емкость при наполнении.
4. Закройте крышку водяной емкости.
Поверните крышку по часовой стрелке.
5. Вставьте водяную емкость в соответствующий контейнер () и установите
заднюю крышку ().
Вода
Чтобы воздухоочиститель служил долго и надежно, используйте водопроводную воду.
①
②
Водяная
емкость
Задняя
крышка
Ручка
водяной
емкости
Задняя
крышка
Водяная
емкость
Ручка
водяной
емкости
Головка
• Если в процессе эксплуатации в устройстве закончится вода, на дисплее
загорится светодиодный индикатор отсутствия воды.
• Налейте в водяную емкость достаточное количество воды, подождите
1–5 минут, пока с дисплея не исчезнет уведомление об отсутствии воды,
и включайте обычный режим увлажнения.
• Используйте чистую воду.
• Рекомендуется использование воды, фильтрованной методом обратного
осмоса или чистой водопроводной воды.
• Использование хлорированной водопроводной воды уменьшает возможность
размножения бактерий, но приводит к образованию большого количества
белого порошка вокруг диска или в лотке, когда прибор используется с
водопроводной водой обладающей высокой жесткостью.
ПРИМЕЧАНИЕ
• В результате неправильной установки заполненной водяной
емкости возможна протечка воды.
ПРЕДУПРЕЖДЕНИЕ
AU170APSG_IB_R 33313A(2).indd 7
2011-09-01 �� 5:17:10
8
Перед использованием
Придерживаясь инструкций по техническому обслуживанию воздухоочистителя, вы сможете эффективно и безопасно
пользоваться им на протяжении длительного времени.
Информация об устройстве
• Пары, создаваемые воздухоочистителем, неразличимы для
человеческого глаза. Мелкодисперсная структура паров не позволяет их увидеть.
• Испаряется только влага. Пыль и посторонние вещества не испаряются.
• В процессе эксплуатации образуется легкий поток воздуха с более низкой, чем у
окружающей среды, температурой.
Прочая информация
Эксплуатируйте воздухоочиститель только с фильтром. Регулярно меняйте
фильтр.
При использовании устройства без фильтра эффективность очистки воздуха
резко снижается.
Также на эффективность воздухоочистителя влияет загрязнение фильтра.
Меняйте фильтр, если включено отображение необходимости замены фильтра
или устройство неприятно пахнет.
Техническое обслуживание
1. Чистите устройство после сливания воды из водяной емкости и из устройства.
2. Полностью удаляйте воду из устройства, водяной емкости и очищающего
фильтра.
Соберите воду сухой тряпкой или поставьте устройство в продуваемом
затененном месте, чтобы оно просохло.
3. Если устройство не будет использоваться на протяжении длительного
времени, поместите его в оригинальную упаковку и храните в сухом месте,
недоступном для прямых солнечных лучей.
• Если оставить воду внутри устройства на длительное время, в ней
размножатся бактерии, которые будут попадать в окружающую среду
вместе с распыляемым воздухом. Это может привести к неисправности
изделия, например коррозии или засорению отверстия для распыления
влаги.
ПРЕДУПРЕЖДЕНИЕ
AU170APSG_IB_R 33313A(2).indd 8
2011-09-01 �� 5:17:11
9
Наименование составных частей
воздухоочиститель
Водяная емкость
Воздухозаборник
Всасывает наружный воздух
Задняя крышка
Откройте заднюю крышку,
чтобы проверить водяную
емкость и пылевой фильтр
Пылевой фильтр
Улавливает пыль из
воздуха, поступающего в
воздухозаборник
Ионизатор воды
S-Plasma ion
Регулятор воды
Регулирует подачу воды
или уровень воды в
воздухоочистителе
Рельс лотка
Деталь, выполняющая функцию
соединительной части при вставке
лотка или извлечении его из
очистителя — увлажнителя воздуха
Снятие передней панели
Возьмите переднюю панель сверху с обеих сторон
и потяните ее на себя. Вытащите крючки передней
панели из пазов в нижней части устройства и
снимите панель.
Установка передней панели
Вставьте крючки передней панели в пазы с обеих
сторон в нижней части устройства и присоедините
панель.
Питание включится, только если передняя панель
правильно установлена.
Воздуховыпускное отверстие
Через это отверстие выходит увлажненный или
охлажденный воздух
Крышка воздуховыпускного отверстия
Датчик запаха
Обнаруживает запахи
Фильтр для сбора пыли и
дезодорирующий фильтр
Передняя панель
Снимите переднюю панель,
чтобы проверить диск, лоток
и двигатель вентилятора
Диск
Двигатель вентилятора
Лоток
Служит для сбора воды,
протекающей внутри
воздухоочистителя
Направляющая лотка
Секция отображения и
кнопочного управления
AU170APSG_IB_R 33313A(2).indd 9
2011-09-01 �� 5:17:12
10
Наименование составных частей
Секция отображения и кнопочного управления
Кнопки
Индикатор увлажнения
Отображается текущий режим.
Индикатор регулятора частоты вращения
вентилятора и режима СОН
Позволяет отрегулировать частоту вращения
вентилятора и настроить режим СОН.
Отображение
подачи воды
Отображается
уведомление о низком
уровне воды.
Таймер выключения
Отображается
время выключения
воздухоочистителя.
Отображение
действующей влажности
Отображается текущая
влажность окружающего
воздуха.
Секция кнопок управления
Отображение необходимости
замены фильтра
Отображение действующего
уровня очистки
Отображается текущий
уровень очистки воздуха.
Индикатор S-Plasma ion
Отображается режим плазменной ионизации
S-Plasma ion.
Кнопка включения воздухоочистителя
Включение и выключение воздухоочистителя
Кнопка функции плазменной ионизации
S-Plasma ion
Включение и выключение функции плазменной
ионизации S-Plasma ion.
Кнопка увлажнения
Выбор режима увлажнения.
Кнопка регулирования частоты вращения
вентилятора и включения режима СОН
Выбор частоты вращения вентилятора или режима СОН.
Кнопка таймера выключения
Выбор времени выключения воздухоочистителя.
Отображение уровня очистки
• Уровень очистки определяется датчиком запаха.
• На протяжении первых двух минут после включения устройства отображается уровень очистки «Высокий».
Это означает, что датчик определяет уровень очистки. Проверьте уровень очистки через 2 минуты.
• Уровень очистки:
«Низкий» — загрязненный воздух, «Средний» — нормальный воздух, «Высокий» — очищенный воздух.
• Когда воздухоочиститель выключен, на дисплее отображается только индикатор кнопки питания.
При включении устройства отображаются выбранная функция и соответствующая ей кнопка.
• О включении функции свидетельствуют отображение ее индикатора и прерывистый звуковой сигнал
после нажатия кнопки.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
AU170APSG_IB_R 33313A(2).indd 10
2011-09-01 �� 5:17:12
03:23
Обзор очистителя воздуха Panasonic.
15:39
Климатический комплекс Philips AC3821 — очистка и увлажнение воздуха
10:07
Впечатления от мойки воздуха Philips HU5930
05:30
У вас топят? Тогда мы идем к вам. Обзор: увлажнитель воздуха SCARLETT SC-AH986M07
03:07
Увлажнители воздуха VITEK VT 1766 B
13:08
Тест очистителей воздуха: какой лучше для аллергиков?
01:19
Ремонт Увлажнитель воздуха HygroMatik HyLine HY45
Нажмите на кнопку для помощи
|
When you are sleeping, the air purifier with |
humidification function will be turned off automatically. |
||
|
While the appliance is switched on, press [ |
] button and set the sleep mode. |
||
|
ffEach time you press [ |
] button, the time for sleep mode will be selected by 1 hour unit |
||
|
from continuation to 8Hr(8hours). |
|||
|
ffThe off time will be set 1 |
minute after you set the off time and you can check the remaining |
||
time and set humidity by pressing [ |
] button and [ |
] button. |
|
|
ffWhen pressing the [ |
] button in timer mode, the timer function will be canceled. |
ENGLISH
|
<When Sleep function is set> |
||||
|
• |
When the set time is over, the air purifier with humidification function will be turned off automatically. |
|||
|
NOTE • |
After setting the timer function, if you turn the appliance off or select the continuation status for timer, the timer |
|||
|
function will be canceled. |
•When setting the timer function, the remaining time will be displayed by 1 hour unit as time goes on.
•When selecting timer function, the appliance will be changed to sleep mode.
•If you select sleep mode while operating S-plasma ion, S-plasma ion will operate even though it is not displayed.
•The mode before setting the sleep mode will operate.
•Off timer function operates only in sleep mode.
S–Plasma ion
S-Plasma ion captures the harmful materials floating in the air through HOO– that is produced by combining active hydrogen
(H)with oxygen ion(O2–) and destroys the hydrogen bond of protein structure to perform sterilization which removes germ, virus, and mold in the air.
ffPress [] button to operate S-Plasma ion.
ffTo cancel the S-Plasma ion function, press [] button. The S-Plasma ion display will go out.
ffS-Plasma ion function can be used without water. (Current humidity will be displayed.)
NOTE
<When S–Plasma ion function is on>
• When you don’t use the humidification function, empty the water in the water bottle.
13
|
ACR PAPER—AR_IB_05556A—00_EN.indd 13 |
2015—07—01 오전 10:18:07 |
Samsung AQ 09 UGF
Оглавление
Утилизация
Название каждой части
Подготовка перед началом работы
Выбор режимы работы
Дополнительные режимы и настройки
Полезные советы
Очистка вашего кондиционера
Если вам кажется, что есть неисправность
Когда кондиционер не будет использоваться в течение длительного времени (В конце сезона использования)
Место установки и электромонтажные работы
Меры предосторожности
Утилизация
При изготовлении этого кондиционера используются вещества, которые можно использовать для повторной переработки. Поэтому уточните в своем регионе, как следует утилизировать согласно местному законодательству.
Название каждой части
Внешний блок
1 — На задне-боковой поверхности забор воздуха.
2 — Выход воздуха, за решеткой видны лопасти вентилятора.
3 — Патрубки для присоединения трассы с хладагентом.
Внутренний блок
1 — Забор воздуха во внутренний блок.
2 — Выход воздуха в помещение. В неработающем состоянии закрыт.
3 — Окошко приема команд от пульта ДУ.
Пульт дистанционного управления
Подготовка перед началом работы
Перед включением убедитесь, что кондиционер подключен к розетке достаточной мощности и надлежащим образом заземлен. Убедитесь, что нет препятствий для движения воздуха около внешнего и внутреннего блоков (шторы и другое).
Установите элементы питания в пульт ДУ. Соблюдайте полярность и не устанавливайте разные типы батареек в пульт.
Выбор режимы работы
Для данного кондиционера доступны следующие режимы работы:
• Автоматический — вы задаете желаемый диапазон температур и устройство самостоятельно включает обогрев, если температура в помещении ниже или охлаждение, если температура выше.
• Охлаждение — поддержание температуры воздуха в помещении не выше указанного вами значения. При этом отмечается осушающий воздух эффект.
• Сушка — режим при котором кондиционер сушит воздух, по возможности минимально охлаждая его. В этом режиме задать желаемую температуру нельзя.
• Обогрев — поддерживает в помещении тепло.
• Вентиляция — просто поддерживает циркуляцию воздуха в помещении.
Полезная информация: в режиме нагревания кондиционер включает внутренний блок не сразу, а через 3-5 минут. Это необходимо для прогрева теплообменника и защищает пользователя от подачи холодного воздуха. Кроме того, в этом режиме происходит обмерзание внешнего блока, поэтому периодически работа кондиционера останавливается (не более чем на 10 минут) для размораживания обмерзших частей.
Внутренний блок сделан с улучшенной аэродинамикой воздушной полости, поэтому работает тихо и эффективно.
Дополнительные режимы и настройки
Данная модель выгодно отличается рядом полезных режимов.
Во время работы вы можете задать скорость работы вентилятора, что влияет на его громкость и интенсивность теплообмена.
Можно вручную указать направление в вертикальной плоскости и повернуть горизонтальные направляющие, чтобы воздух из внутреннего блока шел постоянно вправо или влево.
Функция ТУРБО используется с режимом охлаждения воздуха. Позволяет в более короткое время охладить помещение до желаемых цифр.
Применяя функцию «хороший сон» (good sleep) вы можете лучше выспаться. Задайте кондиционеру время когда вы ложитесь спать, время сна и пробуждения и он самостоятельно будет поддерживать более холодную температуру во время засыпания, чуть поднимет ее во время сна и поможет вам проснуться взбодрив порцией холодного воздуха.
Также имеется таймер включения и отключения. Первый задает время, когда кондиционер должен включиться. Второй указывает время отключения. Таким образом, можно запрограммировать прибор самостоятельно работать в определенные часы.
Для режима охлаждения доступен специальный режим Smartsaver. Включив его вы экономите энергию, поскольку кондиционер удерживает в помещении диапазон температур от 24 до 30 градусов. Если вы хотите задать более низкое значение, то придется отключить этот режим.
Во время работы кондиционера его внутренний блок постоянно контактирует с конденсатом, который способствует росту грибков и плесени в воздушной полости блока. Для предотвращения появления и роста плесени и должен время от времени использоваться данный режим.
Полезные советы
Не стоит включать кондиционер на максимум и переохлаждать помещение. Вы можете навредить здоровью и это приведет к перерасходу электроэнергии.
Чтобы рационально использовать электроэнергию, нужно следить за положением горизонтальной перегородки. При охлаждении ее направление должно быть ближе к горизонтальному, при нагреве — ближе к вертикальному.
Следите за тем, чтобы непосредственно во время работы кондиционера окна были закрыты, но не забывайте проветривать помещение при долгой работе кондиционера.
Регулярно проверяйте и очищайте воздушный фильтр — эти снижает расходы электроэнергии.
Чтобы быстрее охладить помещение сначала включите вентилятор на режим ТУРБО.
Очистка вашего кондиционера
Используйте надежную опору во время чистки кондиционера. Не забудьте отключить кондиционер с помощью пульта, а затем вынуть вилку из розетки. Все действия выполнять сухими руками.
Не применяйте для мытья кондиционера бензин, растворители, абразивные моющие средства и горячую воду (более 40 гр.Цельсия) — все это может испортить внешний вид пластика.
Если вам кажется, что есть неисправность
Кондиционер не работает. Проверьте подключена ли вилка к розетке, есть ли питание в сети, не превышены ли нормальные цифры напряжения.
Устройство не удается включить 3 минуты после отключения. Это нормальная защита от частых пусков двигателя. Подождите и включайте прибор через 3 минуты.
После включения режима прогрева внутренний блок начинает работать не сразу. Это защита от обдува холодным воздухом — подождите пока теплообменник прогреется и заработает вентилятор.
При работе в режиме обогрева внутренний блок иногда отключается. В этом режиме необходимо периодически размораживать внешний блок, поэтому работа кондиционера периодически будет останавливаться.
Во время работы в режиме осушения периодически отключается внутренний блок. Задача кондиционера в этом режиме осушить воздух, при этом минимально охлаждая его. Поэтому внутренний блок будет периодически отключаться.
После отключения электроэнергии и появления питания в сети кондиционер самостоятельно включился и начал работать, хотя никто не управлял им с помощью пульта ДУ. Если до отключения электроэнергии в сети кондиционер работал, то после появления питания его включила работать в этом же режиме система автоматического рестарта.
Из внешнего блока течет вода. Это нормально, поскольку при работе кондиционера теплотрасса и другие детали охлаждаются и на них появляется конденсат. В режиме размораживания с теплообменника внешнего блока удаляется лед.
Из наружного блока выходит белый дым. Если кондиционер нагревает помещение, то из внешнего блока выходит поток холодного воздуха, который вызывает появление тумана.
Из внутреннего блока выходит туман. Если в помещении влажный воздух, а кондиционер работает в режиме охлаждения, то влага будет превращаться вокруг потока холодного воздуха, выходящего из кондиционера в туман.
Пульт дистанционного управления не работает, дисплей стал блеклый. Проверьте наличие элементов питания, корректность их установки, замените их на новые.
Кондиционер плохо охлаждает. Проверьте, закрыты ли окна, двери в помещении. Не нагревают ли прямые солнечные лучи помещение, нет ли дополнительно работающих нагревательных приборов. Правильно ли выставлен режим работы.
Кондиционер не охлаждает/нагревает. Это может происходить при утечке хладагента. Вызовите специалистов по монтажу для консультации и ремонта.
Воздух, выходящий из внутреннего блока имеет неприятный запах. Возможно его источник это стена, обои или ковер около внутреннего блока.
Во время работы внутренний блок издает треск. Изменение температуры вызывает изменение размера пластика, что вызывает подобные звуки.
Слышно бульканье во время работы. Это нормально, поскольку движение конденсата и хладагента может вызывать подобные звуки. Если бульканье раздается при выключенном кондиционере, это может быть связано с засасыванием воздуха через шланг отводящий конденсат во время работы вытяжной вентиляции.
Когда кондиционер не будет использоваться в течение длительного времени (В конце сезона использования)
Если вы не собираетесь использовать кондиционер в течение долгого времени, то необходимо приготовить его к простою.
Включите режим самоочистки, чтобы высушить воду во внутреннем блоке.
Затем отключите кондиционер с помощью пульта ДУ.
Отключите розетку от сети питания.
Для включения после периода без эксплуатации
Проверьте, нет ли препятствий для движения воздуха около внешнего и внутреннего блоков.
Подключите вилку к розетке, которая подходит по мощности и убедитесь, что кондиционер заземлен надлежащим образом.
Установите элементы питания одного типа в пульт управления.
Включайте кондиционер.
Место установки и электромонтажные работы
Монтажные работы должны выполняться специалистами с опытом работы. То же относится к работе с электросетью.
Учитывайте, что внешний блок может шуметь во время работы, что может раздражать живущих рядом людей. Место должно быть подобрано так, чтобы не было препятствий для движения воздуха и была возможность отвести конденсат.
Меры предосторожности
Шнур питания должен быть подключен к розетке достаточной мощности. Нельзя подключать его к удлинителю.
Всегда используйте прибор при наличии исправного заземления.
Нельзя тянуть шнур питания, ставить на него твердые и тяжелые предметы, наступать.
Не вставляйте пальцы и карандаши в технологические отверстия кондиционера — это может привести к травмам.
Не становитесь и не ставьте посторонние предметы на оба блока кондиционера.
Закрепляйте внешний блок на качественных, исправных крепежах.
Убедитесь, что вилка питания чиста, пользуйтесь ею только сухими руками.
Нельзя модифицировать, ремонтировать и менять провод питания, узлы кондиционера.
Не отключайте вилку от розетки во время работы кондиционера — сначала отключите его с помощью пульта ДУ.
Не находитесь длительное время под струей холодного воздуха — это может навредить здоровью.
При появлении странностей в работе кондиционера (запах гари, странный шум) отключите его, отсоедините от сети питания и обратитесь к специалистам.
Если кондиционер перестал нагревать/охлаждать, то это может быть утечка хладагента — обратитесь к специалистам.
Перед чисткой устройства обязательно отключите вилку от сети питания.
Проветривайте помещение во время использования кондиционера.
Отключайте прибор от сети питания во время грозы.
Samsung AQV09YWB
Оглавление
Утилизация
Название каждой части
Подготовка перед началом работы
Выбор режимы работы
Дополнительные режимы и настройки
Полезные советы
Очистка вашего кондиционера
Если вам кажется, что есть неисправность
Когда кондиционер не будет использоваться в течение длительного времени (В конце сезона использования)
Место установки и электромонтажные работы
Меры предосторожности
Утилизация
При изготовлении этого кондиционера используются вещества, которые можно использовать для повторной переработки. Поэтому уточните в своем регионе, как следует утилизировать согласно местному законодательству.
Название каждой части
Внешний блок
Воздух поступает к теплообменнику на задней, а также боковой поверхностях (1). Выводится спереди (2).
Внутренний блок
Пульт ДУ
Подготовка перед работой кондиционера
Учтите, что монтаж и подключение прибора к электросети должны производиться специалистами, имеющими подобный опыт работы.
Подключать приборы такой мощности следует к сети, которая выдержит пиковые нагрузки, возникающие при работе. Обязательно должно присутствовать заземление.
При выборе элементов питания для пульта помните, что оба должны быть одного типа (фирмы) и уровня разряженности. Не применяйте аккумуляторные батареи.
Выбор режимы работы
Включенный в сеть прибор должен быть запущен с помощью пульта. Далее, можно выбрать режим работы последовательно нажимая кнопку MODE.
Для режима комфортного использования кондиционера можно включить режим «Авто». В нем есть возможность задать желаемый диапазон температур, что позволит не отвлекаться лишний раз. При снижении температуры ниже или наоборот превышении значения автоматически включится необходимый в данном случае режим (обогрев/охлаждение).
Если на улице стабильно жарко (холодно), то подойдет и один режим. Обогрев с помощью кондиционера имеет ту особенность, что прибору придется периодически останавливаться для размораживания обмерзшего внешнего блока.
При выборе дегидратации прибор будет убирать влагу, при этом таким образом дозируя работу, чтобы минимально охлаждать воздух.
В режиме вентилятора прибор не просто организует рециркуляцию воздуха, но и очищает его с помощью встроенных фильтров.
Дополнительные режимы и настройки
Чтобы в помещении не был слишком сухой воздух, функция «Комфорт» следит за тем, чтобы влажность соответствовала температуре.
Высокоэффективный фильтр не просто удаляет микрочастицы из воздуха, он прекрасно удаляет из воздуха аллергены.
Ионизация тоже будет весьма кстати в квартире с электроприборами, которые в наше время все больше смещают ионный баланс не в полезную для здоровья сторону.
Функция Турбо режима для вентилятора позволяет быстрее достигнуть необходимого уровня температуры в помещении.
Поскольку электросистема инверторная, прибор работает тише и производит меньшую нагрузку на электросеть.
Полезные советы
При охлаждении воздуха постарайтесь не выставлять слишком низкие цифры — это может не быть полезно здоровью и привести к перерасходу энергии.
Следите за тем, чтобы окна и двери помещения были закрыты, иначе вновь охлаждаемый воздух будет попросту покидать помещение.
Если в комнате находится нагревательный прибор или много людей, то работа по охлаждению будет происходить медленнее.
Следите за шторами и жалюзи — прямой солнечный свет тоже нагревает помещение и мешает работе кондиционера.
Обязательно проветривайте помещение (иногда), восстанавливая нормальное содержание кислорода.
Очистка вашего кондиционера
Обязательно применяйте устойчивую основу, очищая ваш кондиционер.
Не следует выполнять какие-либо действия, пока вы не отключили сухими руками вилку от розетки. Нельзя использовать растворители (напр. Безин), горячую воду и абразивы — все это может испортить внешний вид пластика.
Если вдруг кажется, что имеется неисправность
Если прибор просто не работает, проверьте, что он подключен к сети и в ней есть ток. Также проверьте, возможно не работает пульт. В таком случае нужно убедиться, что корректно (полярность) установлены элементы питания, которые исправны.
Если вдруг не удается включить прибор сразу после вытключения, то это может быть работа защиты от частых включений. Подождите немного и попробуйте чуть позже.
Из обоих блоков может идти холодный воздух в разных режимах, это может сопровождаться появлением тумана около потока холодного воздуха.
Остановка в работе на 10 минут или отсутствие запуска сразу после нажатия кнопки на пульте при обогреве помещения является нормой. Во-первых, внутренний блок должен прогреться, во-вторых, периодически нужно размораживать наружный блок, при этом работа временно останавливается.
Проявление работы системы автоматического рестарта можно принять за неисправность. Данная функция автоматически включит прибор после аварийного отключения питания в сети.
Во время нагревания пластик может издавать треск — это нормально.
Звуки бульканья и плеска воды могут сопровождать движение воды (конденсата) и хладагента по трубкам.
Во время обогрева/охлаждения из кондиционера может выделяться конденсат — это нормальная ситуация.
Если охладить помещение не удается, то следует проверить: правильно ли выставлен режим работы, не открыты ли окна, нет ли включенных нагревательных приборов в помещении. Возможно работе прибора мешает загрязнение в воздушном фильтре или прямой солнечный свет в окна.
Появление запаха может быть связано с загрязнением внутреннего блока или фильтров воздуха.
Когда ваш кондиционер не будет использоваться долгое время
Запустите обогрев на 3(2-3) часа для сушки внутреннего блока. Далее отключите от сети и уберите батарейки из пульта.
Перед первым за долгое время запуском проверьте отсутствие препятствий для движения воздуха, работу заземления. Установив элементы питания включите прибор в сеть.
Место для установки
Не следует использовать прибор в местах, где будет ожидаться в воздухе появление горючих газов или сероводорода. Не применяйте его в местах, где есть много машинного масла. От внешнего блока нужно отводить конденсат и он может издавать шум, что будет мешать людям.
Не устанавливается кондиционер в местах близко к высокочастотному оборудованию и электронике.
Меры предосторожности
Обязательно следите за правильностью подключения к сети. Приборы подобной мощности должны быть напрямую подключены к мощной розетке с заземлением, применение удлинителей недопустимо.
Самостоятельно менять (модифицировать) или ремонтировать кондиционер нельзя.
Подключение и отключение к/от сети должны выполняться сухими руками.
Запрещается ставить любые предметы на оба блока, провод питания.
Нельзя выдергивать вилку из розетки при работающем приборе — сначала остановите его работу с помощью пульта.
Опасно совать любые предметы внутрь прибора — высокоскоростной вентилятор может причинить травму.
Появление горелого запаха или необычных звуков должно насторожить вас — отключите прибор от сети и вызовите установщиков.
Не подвергайте людей и животных долгому воздействию холодного воздуха.
Не рекомендуется ставить посторонние предметы и электроприборы под кондиционер — из него может капать вода (конденсат).
Если ваш кондиционер прекратил греть и охлаждать, то необходимо проверить не произошла ли утечка хладагента.
Режим плазменной ионизации s-plasma ion, Регулирование частоты вращения вентилятора – Инструкция по эксплуатации Samsung AU170APSGSER
Страница 15
Режим плазменной ионизации S-Plasma ion
Удаление вирусов, грибков и даже активного кислорода. Воздух в помещении становится свежее и чище.
Использование функции S-Plasma ion
• Даже после исчерпания запаса воды можно использовать устройство в
режиме S-Plasma ion.
• Если режим увлажнения не используется, слейте воду из лотка и из
• Чтобы настроить время выключения для режима S-Plasma ion, нажимайте
кнопку [ ] когда устройство работает (см. стр. 16).
• Действующая влажность также отображается только в режиме S-Plasma ion.
• Невозможно включить или выключить функцию S-Plasma ion в режиме СОН.
(Сохраняется режим, выбранный перед настройкой режима СОН.)
] можно включать и выключать функцию плазменной ионизации
Выбран режим (Без увлажнения),
] можно включать и выключать функцию плазменной ионизации
Можно использовать только функцию S-Plasma ion.
Регулирование частоты вращения вентилятора
Регулирование частоты вращения вентилятора
Нажимая кнопку [ ], выберите
Регулирование частоты вращения вентилятора
Отрегулировать частоту вращения вентилятора можно в обычном режиме и в режиме S-Plasma ion.
Регулирование частоты вращения вентилятора
Выбран обычный режим или режим S-Plasma ion,
При каждом нажатии кнопки [
]частота вращения вентилятора меняется в
Если одновременно задать время выключения для режима увлажнения и для
режима S-Plasma ion, будет создаваться только поток очищенного воздуха.
• Регулирование частоты вращения вентилятора невозможно в режимах
защиты кожи или предотвращения гриппа.
• Изначально в обычном режиме задана ‘низкая’ частота вращения вентилятора.
Источник
Значки и кнопки на пульте управления кондиционером
Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.
Перед включением «сплита» убедитесь, что температура на улице соответствует его условиям эксплуатации. Если для вашей модели вы не знаете допустимых уличных температур, то не рекомендую включать прибор при температуре на улице ниже нуля градусов. Подробнее об этом читайте здесь.
Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.
P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.
Далее берем в руки пульт…
Инструкция к пульту кондиционера – что означают кнопки и значки
Расположу все функции и кнопки в порядке важности от часто нажимаемых к редко используемым.
- Чтобы включить кондиционер нужно один раз нажать кнопку «on/off» – обычно это самая большая выделенная ярким цветом кнопка.
Возможно, после нажатия кнопки прибор запустится не сразу (это зависит от выбранного режима и температуры).
- Чтобы включить нужный режим есть кнопка «Mode» (может быть отображена на пульте в виде нескольких маленьких значков – снежинка/солнышко/капелька). При её нажатии режимы кондиционера переключаются последовательно. В большинстве приборов 5 режимов:
- автоматический (надпись «auto» или значок «треугольника» или другое);
- охлаждение (надпись «cool» или значок «снежинка»);
- обогрев (надпись «heat» или значок «солнышко»);
- осушение (надпись «dry» или значок «капелька»);
- вентилирование (надпись «fan» или значок «вентилятора» — важно не путать режим «fan» с кнопкой регулировки скорости «fan»).
После включения нужного режима важно подождать 5-10 минут пока «кондёр» перестроится.
P.S. Редко попадаются пульты, где режимы включаются не кнопкой Mode, а отдельными кнопками режимов – Cool, Heat, Dry и прочее.
- Чтобы настроить температуру на каждом пульте есть кнопки «Temp». Они могут быть в виде «стрелок» или значков «+»/«-».
Принцип работы простой – какую температуру настроили на пульте, такую кондиционер будет поддерживать в комнате. Например, если настроили 25, то далее прибор будет стараться поддерживать в помещении +25 градусов (многие ошибочно думают что чем выше цифра, тем холоднее прибор будет дуть – это неверно. )
- Конечно, если кондиционер неправильно рассчитан, то он никогда не добьется нужной температуры.
- На некоторых моделях настроенная цифра автоматически меняется на текущую температуру в комнате – не путайтесь.
- Кондиционер не будет холодить, если на пульте вы настроили 25, а в комнате, допустим, уже 24 градуса. Тоже касается и режима обогрева (прибор не будет греть, если в комнате нужная температура уже достигнута).
- Чтобы изменить скорость потока воздуха из внутреннего блока нужно найти кнопку «Fan speed» (это может быть просто «Fan» или просто «Speed», или значок «вентилятора»).
На дисплее скорость вращения вентилятора отображается в виде шкалы или надписей low/med/high/auto (медленная/средняя/быстрая/автоматическая скорости). При настройке автоматической скорости прибор сам выбирает с какой скоростью в данный момент крутить вентилятор.
Настройка скорости не влияет на значение настроенной температуры (например, если настроили 25 градусов, то они же будут поддерживаться). Эта функция влияет лишь на быстроту охлаждения помещения (быстроту достижения заданной температуры).
Важно не путать регулировку скорости вращения вентилятора «Fan», и режим работы «Fan» (вентилирование – переключается при помощи кнопки «Mode»). Также не путаем автоматическую скорость вращения вентилятора с автоматическим режимом работы прибора («Auto» — переключается также при помощи кнопки «Mode»).
- Чтобы изменить направление потока воздуха нужно найти кнопку «Swing» или «Air flow» или «Air direction» (она может быть в виде значков «похожих на стрелки» или «похожих на скобки»).
Поток у любого кондиционера регулируется в двух направлениях – вверх/вниз и вправо/влево. Вверх/вниз у любого кондиционера регулируется кнопкой на пульте. А вот вправо/влево может быть регулировка и в ручном виде (в этом случае будьте осторожны и лучше выключите кондиционер).
Вариаций работы кнопки «Swing» вверх/вниз бывает несколько:
- бывает, что направление меняется в самом простом режиме (один раз нажали – шторки «плавают», второй раз нажали – шторки зафиксировались в любой точке амплитуды);
- бывает, что направление меняется пошагово (один раз нажали – шторка на шаг передвинулась, второй раз нажали – шторки еще на шаг передвинулись и так далее);
- бывает, что положение меняется, как показывает схематическое изображение на дисплее пульта.
Рекомендую с настройкой направления потока поэкспериментировать, чтобы найти самое безопасное положение (чтобы поток воздуха не дул на людей и на зоны отдых домочадцев – подробнее читайте здесь)
Это были основные кнопки, которые есть абсолютно на каждом пульте. Далее разберем дополнительные, более редкие кнопки и функции.
- Чтобы включить «режим сна» используются кнопки «Sleep» (так же может быть «Good sleep»). Алгоритм работы данной функции у всех кондиционеров разный, но объединяет их то, что вентилятор работает на самых медленных оборотах. В данном режиме может автоматически изменяться настроенная температура не более чем на 2 градуса – это происходит постепенно в течение нескольких часов. Связано это с фазами сна человека, чтобы температура ночью при засыпании, пробуждении и в фазе глубокого сна была наиболее комфортной и безопасной.
На дисплее в режиме сна часто изображается значок «в виде луны». Подробнее как работает именно ваша модель при активации данной опции можно узнать только в инструкции по его эксплуатации (идет с документами к «сплиту»).
Примерно такую же функцию выполняет тихий режим «Quiet», только температура автоматически не изменяется.
- Чтобы максимально быстро охладить помещение используется так называемый «турбо режим». Кнопки на пульте имеют надписи «Turbo», «Jet», «Jet cool», «Powerful», «Hi power», или значок похожий на значок «ускоренного вентилятора». Чтобы активировать ускоренное охлаждение нужно один раз нажать соответствующую кнопку. После чего вентилятор внутреннего блока начинает вращаться с наибольшей скоростью. При достижении заданной температуры «турбо режим» автоматически отключается. Так же его можно отключить самостоятельно повторным нажатием кнопки.
- Чтобы запрограммировать время включения или отключения прибора используется таймер. У разных кондиционеров кнопки настроек таймера отличаются. У каких-то моделей всего одна кнопка («Timer»), у каких-то моделей на настройку времени предусмотрен целый блок кнопок («Clock», «Timer on», «Timer off», «On», «Off», «Cancel», «Set» и различные стрелки). У таких моделей настройка интуитивно более понятна – нужно сначала настроить текущее время, затем время включения или отключения «кондёра». А в моделях, где всего одна кнопка «Таймер», функцию переключения времени выполняют стандартные кнопки (регулировки температуры, вентилятора и прочие).
В большинстве случаев настройка начинается с нажатия кнопки «Timer». А далее лучше пользоваться инструкцией для конкретной модели для настройки текущего времени, времени включения или отключения «сплита». Если инструкция утеряна, то попробуйте найти её в интернете. Крайний вариант это пытаться настроить время и таймер так называемым «методом тыка».
- Чтобы отключить подсветку индикации на внутреннем блоке, на некоторых пультах предусмотрена кнопка «Light» (так же может быть «Led display»). Эта функция просто отключает подсветку, если она раздражает, например, ночью. Ни на какие настройки отключение дисплея не влияет и кондиционер продолжает работать в настроенном режиме. Чтобы включить подсветку нужно повторно нажать на кнопку «Light».
- Чтобы активировать функцию самоочистки внутреннего блока на некоторых моделях есть кнопка «Clean» (может быть «Auto clean», «X-fan», «Blow»). Смысл этой функции заключается в том, чтобы просушить детали внутреннего блока от влаги (таким образом предотвратить появление плесени). Работает эта опция после выключения сплит-системы – вентилятор внутреннего блока продолжает вращаться некоторое время (обычно до 20 минут). При активации автоочистки (самоочистки) на дисплее пульта обычно загорается значок похожий на вентилятор. Поэтому очень легко перепутать эту опцию со стандартной регулировкой скорости вентилятора.
- Чтобы активировать ионизатор или плазменный генератор для некоторых кондиционеров предусмотрена кнопка «Plasma» (может быть «Ion» или что-то подобное). Благодаря этой функции включается в работу дополнительный фильтр, осуществляющий в общем смысле две функции:
- очищает воздух от пыли и микробов;
- обогащает воздух отрицательными ионами.
Осуществляется это благодаря электростатическому полю, создаваемым дополнительным устройством во внутреннем блоке кондиционера. Опция полезная, если она есть на вашей модели, то обязательно пользуйтесь.
- Чтобы настроить поддержание температуры по датчику в пульте, а не по датчику во внутреннем блоке, на некоторых моделях предусмотрена кнопка «I-Feel». Данная опция призвана более точно поддерживать температуру в зоне отдыха человека. Но, по моему мнению, вполне можно настроить комфортную температуру и с традиционным датчиком.
- Чтобы посмотреть текущую температуру в комнате на некоторых пультах предусмотрена кнопка «Temp». При ее нажатии на дисплее пульта или на дисплее внутреннего блока отображается текущая температура в помещении. Через несколько секунд после нажатия на данную кнопку, снова показывается настроенная температура. На некоторых кондиционерах текущая температура может показываться постоянно на внутреннем блоке устройства (отображается автоматически после настройки температуры).
«Скрытые» кнопки на пультах сплит-систем
На некоторых пультах есть «углубленные» кнопки, которые нажимаются тонким предметом. Это обычно кнопки «Reset» – сбрасывает настройки пульта к заводским (обычно к автоматическим). И кнопка «Lock», которая блокирует пульт от случайного нажатия (или, например, от детей). Чтобы разблокировать нужно нажать её повторно.
Последовательность настройки любого кондиционера
- Сначала включаем кондиционер в «сеть»;
- Включаем прибор кнопкой «On/off»;
- Выбираем нужный режим кнопкой «Mode». Ждем 10 минут, и параллельно продолжаем настройку по следующим пунктам;
- Настраиваем нужную температуру кнопками «Temp» или стрелками;
- Если требуется, то настраиваем нужную скорость вращения вентилятора;
- Если требуется, то настраиваем направление потока воздуха регулировками жалюзи «Swing»;
- Если требуется, то активируем дополнительные опции – ионизатор, самоочистка, «i-feel», «sleep», «turbo» и прочие.
P.S. Если в комнате текущая температура соответсвует настроенной, то кондиционер не будет холодить (или греть в зависимости от режима).
Значки и кнопки на внутреннем блоке сплит-системы
Практически на всех внутренних блоках есть одна «волшебная кнопка», с помощью которой можно включить кондиционер с автоматической настройкой. Обычно она малозаметна – находится под передней крышкой блока на корпусе или на дисплее. Обозначается «auto» или «on/off». Настроить необходимые параметры при помощи этой кнопки нельзя – потребуется пульт, хотя бы универсальный (если утерян штатный). Подробнее об этой скрытой кнопке читайте по ссылке ниже (на статью про включение кондиционера без пульта).
Инструкции по настройке кондиционера в различных режимах
Если вам нужно включить кондиционер в определенном режиме, то на моем сайте уже есть все инструкции:
Рассмотренные в данной статьи кнопки и функции наиболее часто встречаются на пультах, но и попадаются «навороченные» пульты, где тоже есть все те же опции, только обозначены необычно. Примеры: круглые пульты на LG Stylist, так же на пультах Electrolux непонятные обозначения и прочие.
На этом, пожалуй всё… Если статья была для вас полезна, то оставляйте комментарии!
Источник
Samsung AQV12KBANSER
| Категория: | Климатическое Оборудование |
| Группа: | Инверторные Сплит-Системы |
| Устройство: | Samsung AQV12KBANSER |
Инструкции и файлы
| Файл | Страниц | Формат | Размер | Действие |
Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Скачать» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.
Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.
В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.
Также вы можете просмотривать инструкции на своем устройстве Android
Краткое описание
Нулевое энергопотребление в режиме ожидания
Новый кондиционер Samsung экономит Ваши деньги даже тогда, когда он выключен. Благодаря усовершенствованной плате управления кондиционер почти не расходует энергию в выключенном состоянии. Это дает на 90%
большую экономию по сравнению с обычным кондиционером.
Технология Smart Inverter
Технология Smart Inverter от Samsung позволяет сэкономить до 50% электроэнергии по сравнению с неинверторными моделями. В отличие от неинверторных кондиционеров, Smart Inverter от Samsung поддерживает комфортную температуру без постоянных включений-выключений. Экономия энергии, денег и стабильная работа с технологией Smart Inverter!
Тщательно продуманный, интеллектуальный и стильный кондиционер Samsung является идеальным решением для вашего интерьера. Samsung гарантирует дополнение к вашему стильному образу жизни несравненным обликом нового кондиционера. Блок Jungfrau выполнен в изумительном цветовом решении плоской лицевой панели – цвета индиго с кристаллами 3D.
Плохой сон ночью может принести плохие новости для вашего дня. Именно поэтому, разработанная Samsung функция комфортного сна (Good Sleep) создает идеальные условия для сна. С точной системой контроля температуры и влажности режим Good Sleep защищает ваш сон от возможных воздействий с их стороны, с тем,чтобы вы полностью отдохнули и были готовы вступить в новый день бодрыми и энергичными. Функция комфортного сна не только влияет на ваше самочувствие, но и позволяет сэкономить до 36% электроэнергии по сравнению с обычным режимом работы.
Фильтр высокой плотности Full HD фильтр позволяет улавливать мельчайшие частицы пыли. При обслуживании фильтр необходимо просто промыть водой. С продвинутой технологией Full HD фильтр от Samsung вы всегда будете вдыхать чистый и свежий воздух.
Защита от аллергии
Samsung заботится о вашем здоровье. Антиаллергенный фильтр не только улавливает мельчайшие частицы пыли и бактерии, но и благодаря специальному покрытию – воздействует на аллергены, дезактивируя их.
Ионизатор S-Plasma ion
Говоря о здоровье, Samsung обращает пристальное внимание на качество воздуха. Система S-Plasma ion борется с бактериями, вирусами и микробами, устраняя возможные причины заболеваний. Очищая воздух в помещении, ионизатор создает здоровую атмосферу.
Объемный воздушный поток 3D Wind
Благодаря новым двойным жалюзи кондиционер Samsung охлаждает каждый уголок помещения. Более широкие и длинные жалюзи обеспечивают мощный воздушный поток, достигая заданной температур в минимально короткие сроки. Угол воздушного потока 120?, независимые жалюзи с углом по вертикали до 90?, длина струи воздуха 13 метров – все это позволяет чувствовать себя комфортно в любой точке помещения. Наслаждайтесь комфортом с технологией 3D Wind!
Слишком интенсивное и длительное кондиционирование не только опасно для здоровья, но и вредно для окружающей среды за счет увеличения потребления энергии. Технология интеллектуального охлаждения d’light Cool автоматически контролирует температуру и влажность, настраивая работу кондиционера оптимальным образом. Это позволяет комфортно себя чувствовать и экономить энергию.
Новый кондиционер Samsung имеет функцию Turbo для моментального охлаждения помещения. Экономьте время и наслаждайтесь комфортом с функцией Turbo!
Мало кто знает, что кондиционер может служить источником плесени и микробов. Из-за разницы температур теплообменника внутреннего блока и комнатного воздуха на теплообменнике образуется конденсат, в котором и развиваются микроорганизмы. Samsung предлагает оптимальное решение для устранения первопричины – функция автоочистки. После выключения кондиционера, вентилятор просушивает внутренний блок, сохраняя его сухим и чистым.
Новый кондиционер Samsung наилучший выбор для удаления избытка влаги в воздухе. Благодаря функции осушения вы всегда будете чувствовать себя комфортно.
3 года бесплатного сервиса
3 года бесплатного сервисного обслуживания при установке кондиционера авторизованным партнером компании Самсунг. Требуйте наличия на кондиционере и в гарантийном талоне стикера авторизованной установки.
Источник
