Стеклоподъемники с электроприводом
Панель управления стеклоподъемниками с электроприводом 1, 2, 3, 4 – переключатель стеклоподъемника; 5 – кнопка блокировки стеклоподъемников дверей пассажиров;…
Внутреннее зеркало заднего вида
Внутреннее зеркало заднего вида 1 – ручка регулировки положения зеркала Внутреннее зеркало заднего вида может принимать два фиксированных положения: «день» и…
Открывание капота моторного отсека
Предохранительный крючок замка капота 1 – предохранительный крючок; 2 – защелка капота Чтобы открыть капот, надо потянуть на себя ручку привода замка капота,…
Передние сиденья с электроприводом
Регулировка сиденья с электроприводом 1 – переключатель регулировки по высоте передней части подушки; 2 – переключатель регулировки сиденья в продольном…
Перевозка длинномерных предметов
Люк для перевозки длинномерных предметов вид из багажного отделения вид из салона 1 — кнопка 2 — крышка люка 3 — чехол Со стороны багажника нажать кнопку 1 и…
Запуск двигателя
Предупреждение: Двигатель не требует прогрева на стоящем автомобиле. Прогрев двигателя происходит при движении на низших передачах. После пуска можно сразу…
Круиз-контроль
Клавиши управления круиз-контролем 1 — клавиша включения круиз-контроля; 2 — клавиша ввода в «память» заданной скорости; 3 — рычаг переключения указателя…
Отопление и вентиляция
Панель управления кондиционером 1 — ручка управления распределительными заслонками; 2 — ручка регулировки температуры; 3 — ручка переключателя электродвигателя…
Панель управления кондиционером
Панель управления кондиционером 1 – HI – кнопка выключателя максимальной частоты вращения лопастей вентилятора. При нажатии на кнопку вентилятор включается на…
Бортовой компьютер
Клавиши управления бортовым компьютером на моделях выпуска с января 1988 г 1 — клавиша выбора функции; 2 — клавиша обнуления данных; 3 — рычаг переключателя…
Обкатка автомобиля
В период обкатки (первые 1500 км эксплуатации) происходит интенсивная приработка деталей автомобиля. Поэтому от того, как эксплуатируется автомобиль в этот…
Проверка автомобиля перед выездом
Ежедневно перед выездом из гаража необходимо проверить: 1. Давление воздуха в шинах и при необходимости довести до нормы. 2. Уровень масла в картере двигателя….
Случайные новости компании Ауди
Запись короткая!)

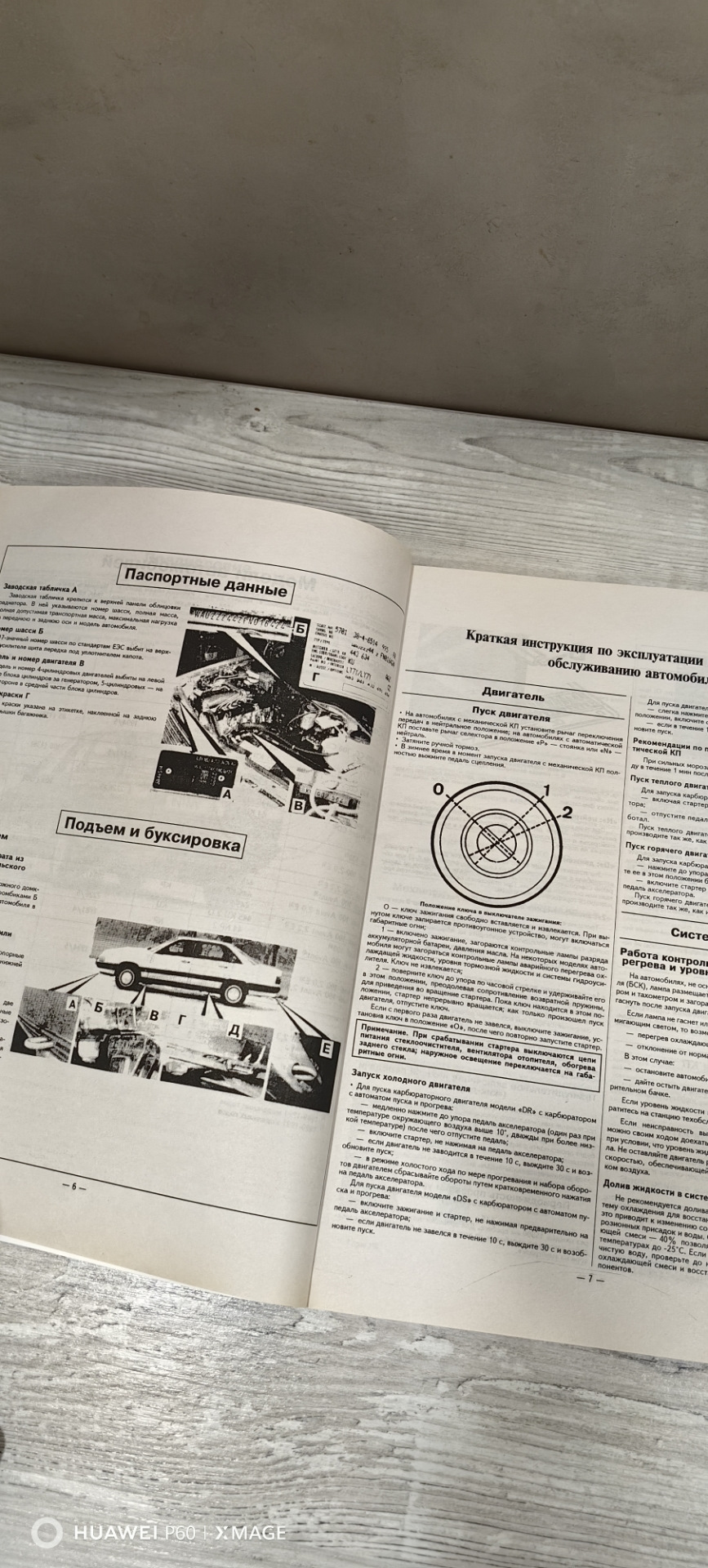

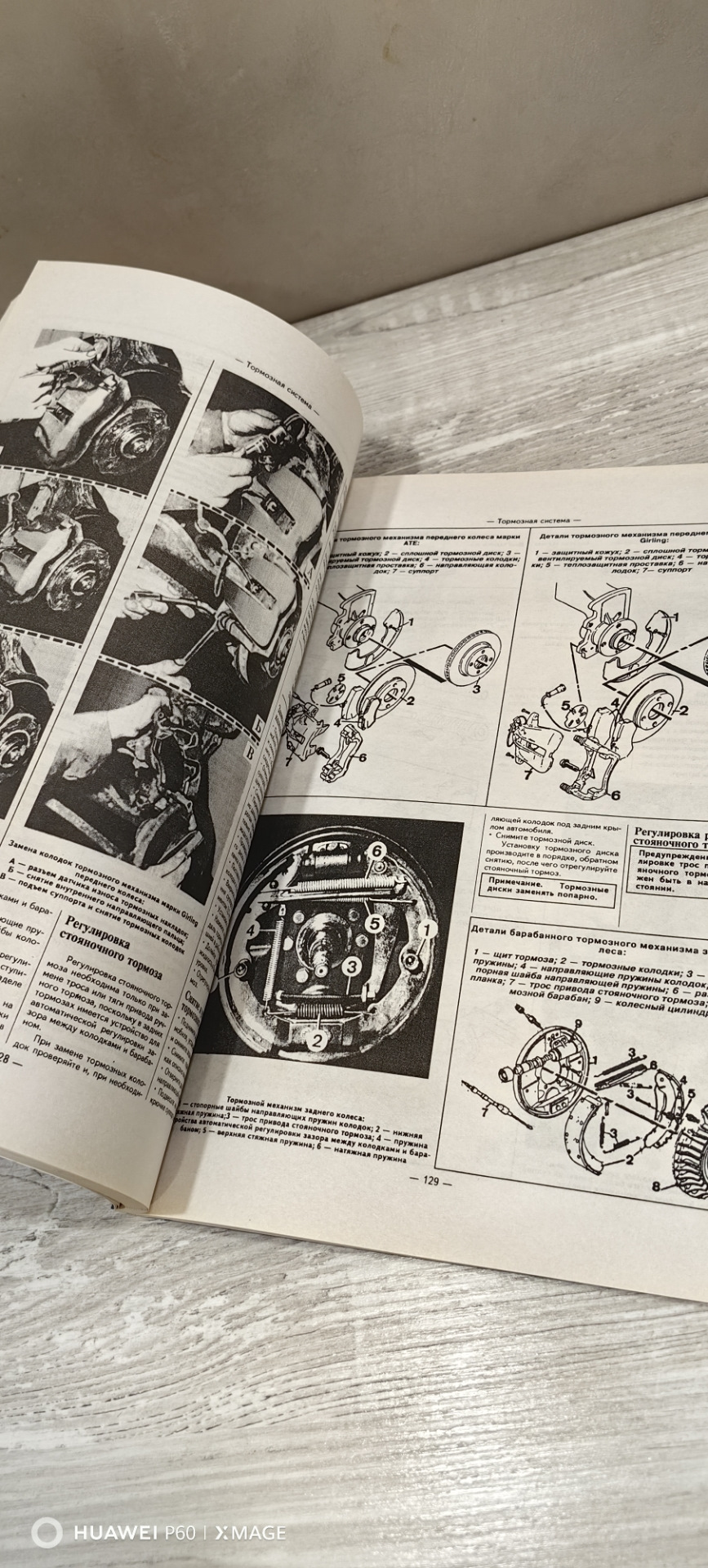

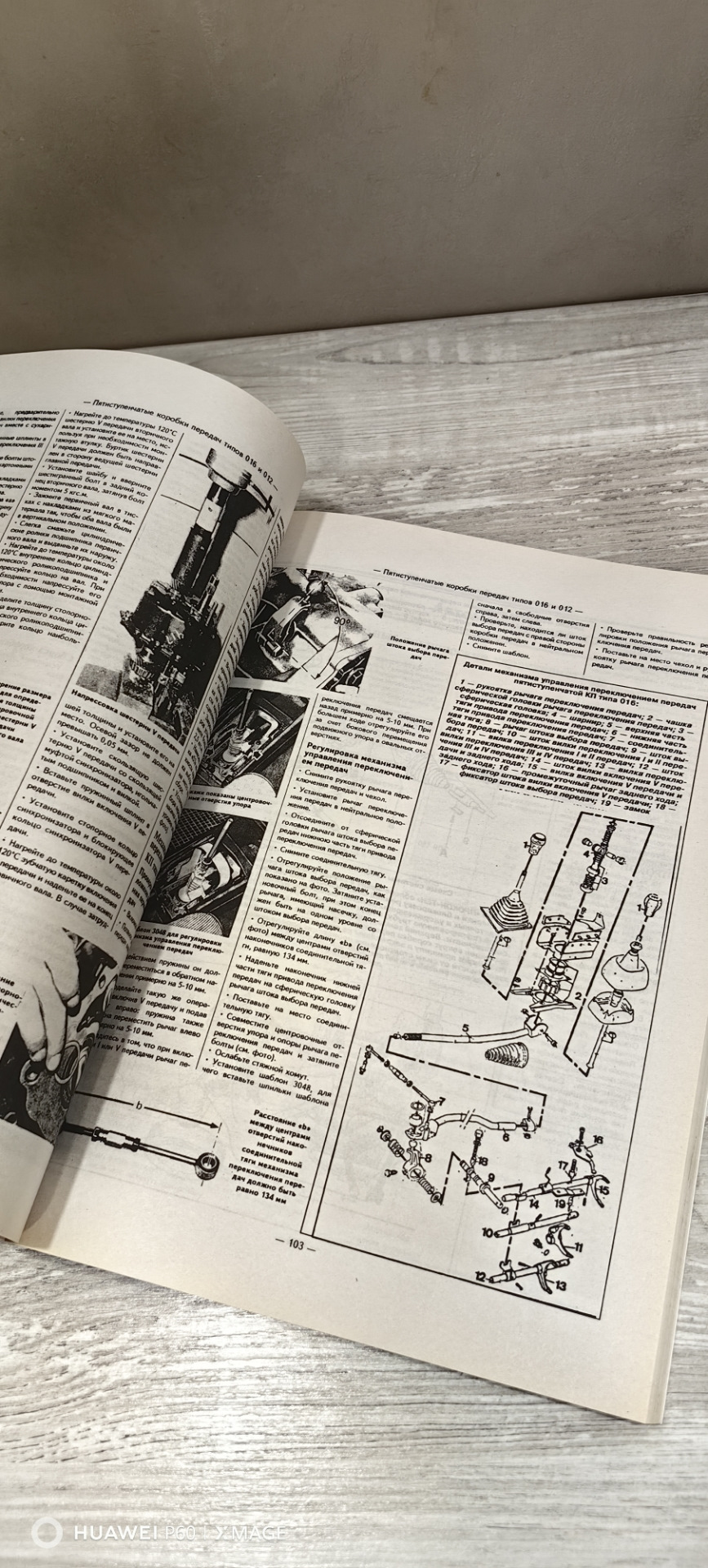

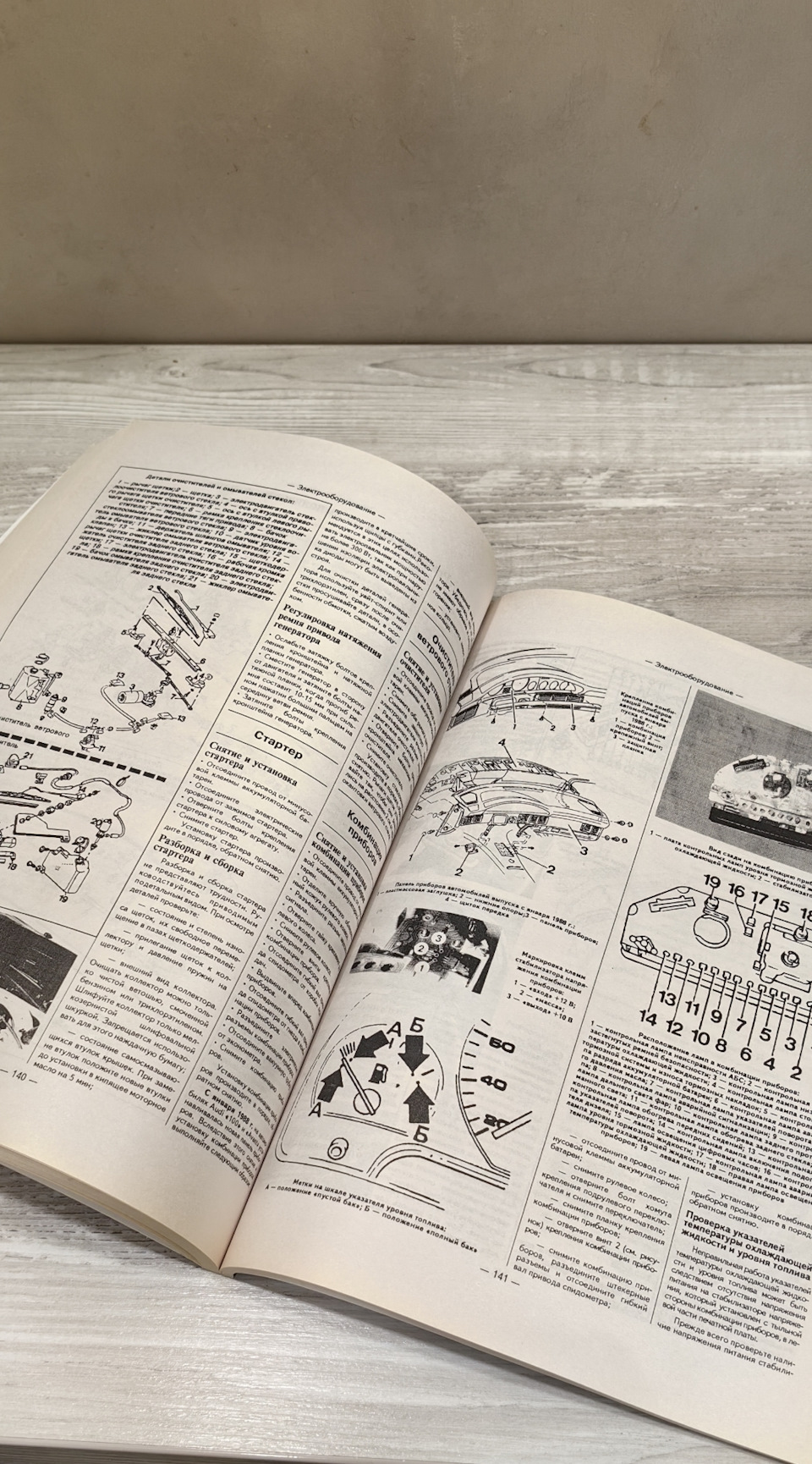

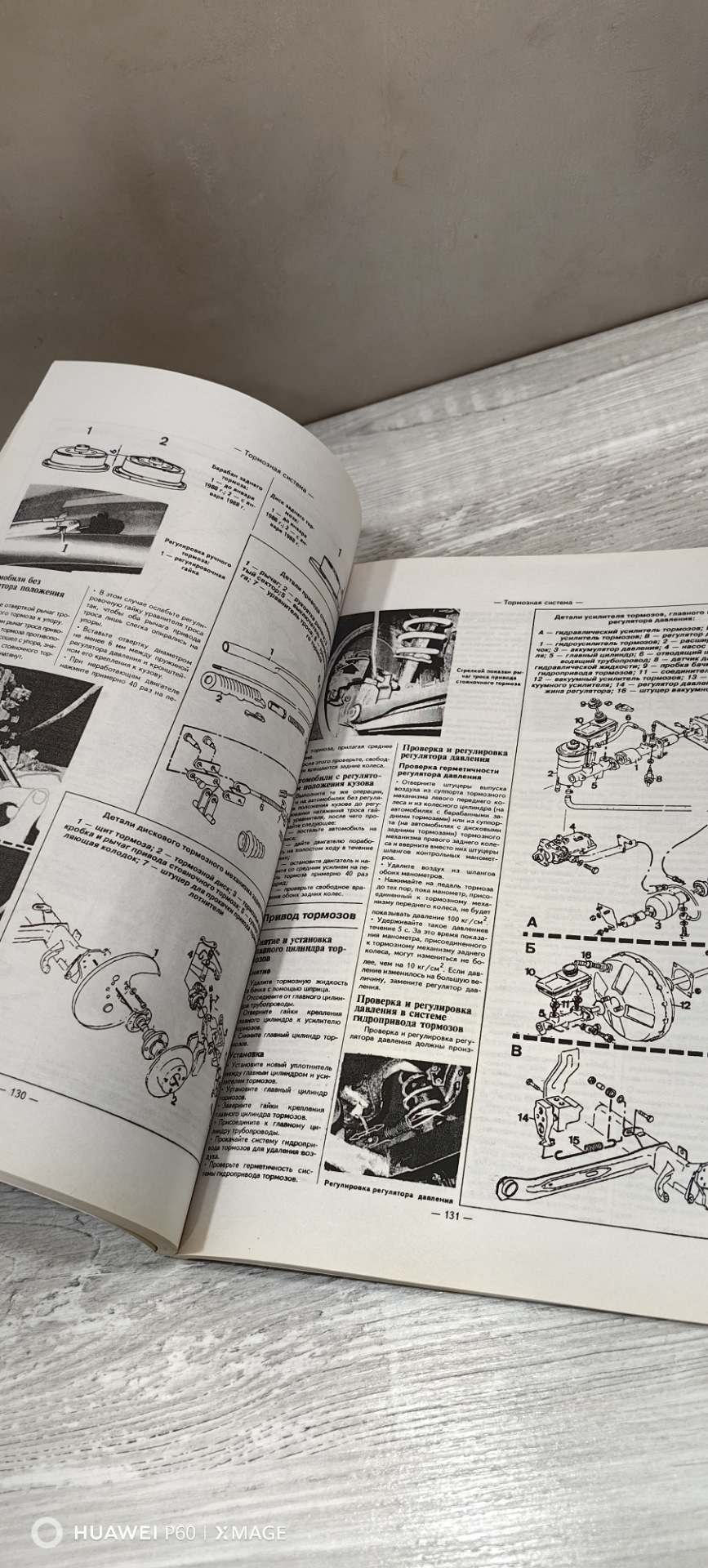

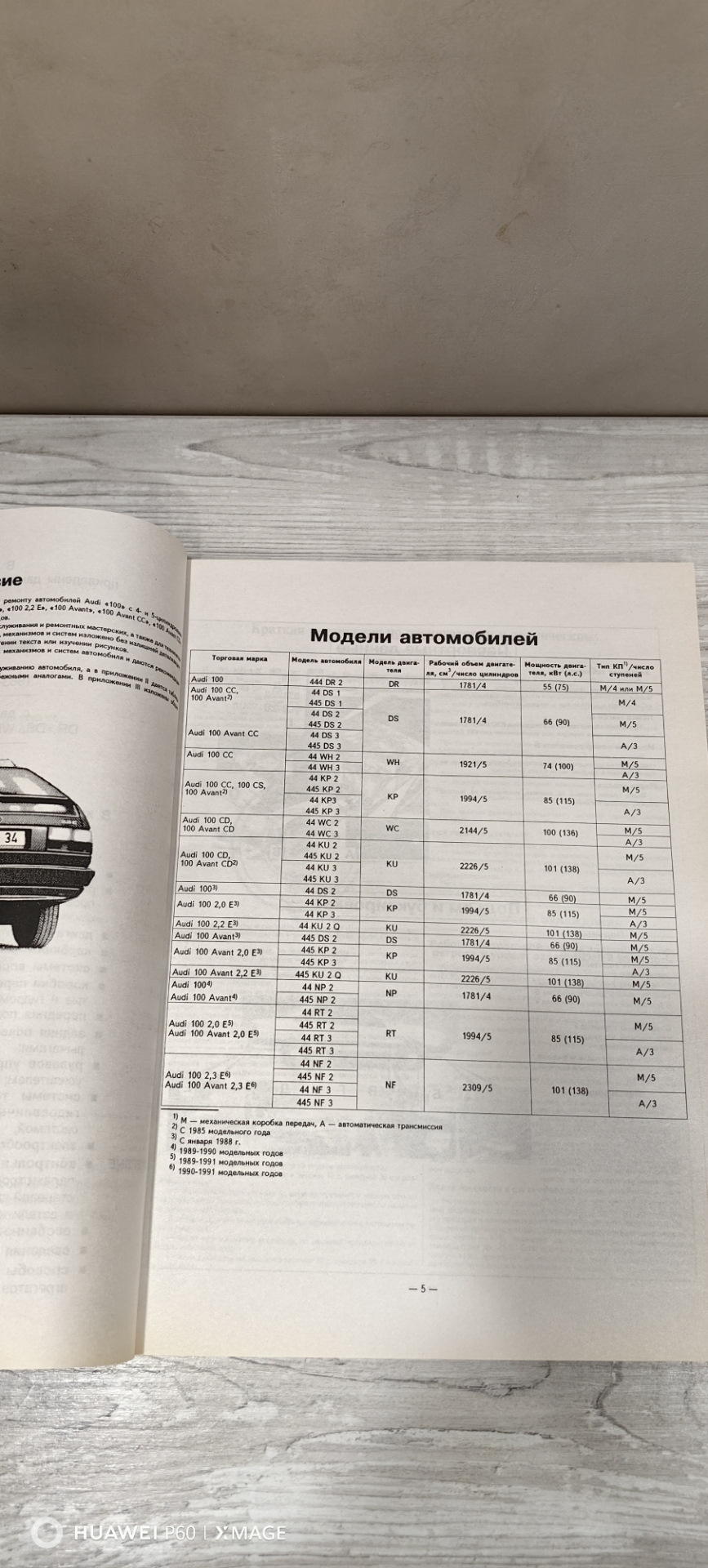

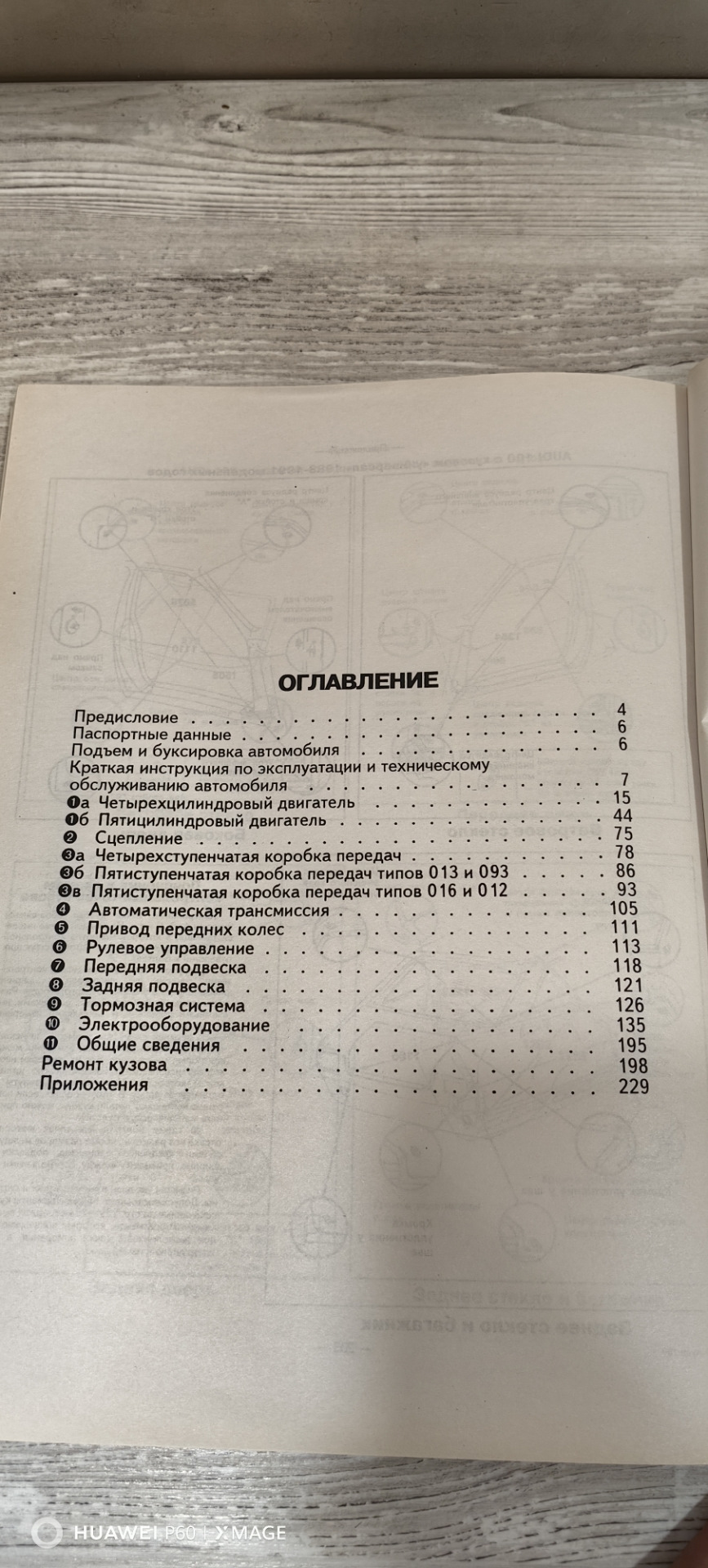

Купил литературу наконец-то!) Хотя сейчас всё в интернете есть (гугл в помощь) и все дела! Но я давно хотел себе именно книгу, у некоторых есть она да и в большинстве владельцев, вот и я наконец то стал обладателем этого чудо помощника.Сидя дома я тщательно ознакомился, и обнаружил что в ней нет моего ДВС 🤷♂️🤔
У моей старушки стоит сердце (SH) 🤷♂️ну думаю да ладно, всё равно 99,9%.процентов всё одинаково. Вообщем книга мне понравилась 👍пусть будет.
Всё таки не жалею что приобрел, иной раз интернет не ловит что бы просмотреть что-либо какую срочную информацию по ремонту, а так вот, открыл глянул и всё 🫡.
Всем мира, добра 🤝 ровных и широких дорог 🛣️ !)) ✊
Audi 100 C3 (44) Avant с бензиновыми 4-х цилиндровыми двигателями: DR/DS/NP 1.8 л (1781 см³) 75-90
л.с./55-66 кВт и пятицилиндровыми WH 1.9 л (1921 см³) 100 л.с./74 кВт, KP/RT 2.0 л (1994 см³) 115 л.с./85
кВт, WC 2.1 л (2144 см³) 136 л.с./100 кВт, KU 2.2 л (2226 см³) 138 л.с./101 кВт, NF 2.3 л (2309 см³) 136
л.с./100 кВт; Настоящее руководство является пособием по техобслуживанию и ремонту автомобилей среднего
класса (E) Ауди «100» С3, «100 CC», «100 CS», «100 CD», «100 2,0 E», «100 2,2 E», «100 Avant», «100 Avant
CC», «100 Avant CD», «100 Avant 2,0 E», «100 Avant 2,2 E», «100 Avant 2,3 E» с цельнометаллическими несущими
кузовами четырёхдверный седан и пятидверный универсал «Авант» передне- и полноприводные Quattro модели
третьего поколения выпуска с 1982 по 1991 год предназначается для работников центров и станций технического
обслуживания и ремонтных мастерских, а также для технически подготовленных автомобилистов, приводятся
детальные технические характеристики всех агрегатов, механизмов и систем и даются рекомендации по выполнению
работ, электросхемы. В приложении I изложены рекомендации по эксплуатации и техническому обслуживанию
автомобиля, а в приложении II дается таблица соответствия горюче-смазочных материалов отечественного
производства с зарубежными аналогами. В приложении III изложены общие требования к ремонту автомобиля и
справочные размеры кузова
ЕСЛИ ВЫ ВИДИТЕ ОШИБКУ 406 Not Acceptable и не видите документ, то скорей всего у Вас IP РФ и его надо сменить, на любой другой страны, с помощью VPN ( Scribd и SlideShare блокируют посетителей с Российским IP).
Audi 100 C3 (44) видео замена передних и задних стоек амортизаторов (Ауди 100 С3 82-91)
Audi 100 C3 (44) общая информация (Ауди 100 С3/44 1982-1991)
Задняя подвеска
Задняя подвеска независимая, рычажная с упругой соединительной поперечиной, с продольными рычагами,
приваренными к поперечине, с гидравлическими телескопическими амортизаторами двухстороннего действия,
винтовыми цилиндрическими пружинами и тягой Панара, воспринимающей боковые нагрузки на подвеску.
Рычаги подвески присоединены к кронштейнам кузова через резинометаллические шарниры. На автомобилях с
регулятором положения кузова по высоте имеется стабилизатор поперечной устойчивости, установленный внутри
балки задней подвески.
Пружины задней подвески
Цвет меток Модели автомобилей
Белая Автомобили с 4-цилиндровыми двигателями
Коричневая Автомобили с 5-цилиндровыми двигателями
Оранжевая Универсалы
Синяя Автомобили с усиленной подвеской
Зеленая Седаны с регулятором положения кузова
Желтая Универсалы с регулятором положения кузова
Амортизаторы
Гидравлические телескопические амортизаторы двухстороннего действия.
Марка амортизаторов Boge.
Снятие и установка узла задней подвески (амортизатор в сборе с пружиной)
• Снимите правое или левое заднее колесо.
• Вывесите заднюю часть автомобиля с помощью передвижного домкрата.
• Отверните болт крепления нижнего конца амортизатора. Болт крепления нижнего конца амортизатора задней
подвески
• Отверните гайки крепления верхней опоры амортизатора.
• На автомобилях с регулятором положения кузова слейте масло из системы, вывернув штуцер выпуска воздуха
распределителя, и отсоедините трубопровод гидросистемы регулятора от амортизатора.
• Снимите узел подвески.
Установку узла подвески производите в порядке обратном снятию. При этом замените болт крепления нижнего
конца амортизатора и затяните резьбовые соединения требуемым моментом.
Разборка и сборка узла подвески
Разборка
— Снимите узел подвески, как указано выше
• Сожмите пружину задней подвески с помощью приспособления 1403.
• Отверните гайку штока амортизатора.
• Снимите с амортизатора опорное кольцо, верхнюю опору, верхнюю опорную чашку пружины и пружину.
• На автомобилях с задней подвеской без регулятора положения кузова снимите буфер, защитный кожух и нижнюю
опорную чашку пружины (обратите внимание на то, что на автомобилях с усиленной подвеской буфер имеет
распорную втулку).
• На автомобилях с регулятором положения кузова снимите насадку штуцера трубопровода регулятора, шайбу,
буфер, защитный кожух и нижнюю опорную тарелку пружины. Затем снимите со штока амортизатора два
уплотнительных кольца.
Сборка
Сборку узла подвески производите в порядке, обратном разборке, учитывая следующее:
— устанавливайте пружину подвески и ее верхнюю и нижнюю опорные чашки, как показано на рисунке;
— на автомобилях с регулятором положения кузова надвиньте на шток поршня насадку штуцера трубопровода
резьбовой частью в сторону отверстия в верхней опорной чашке пружины;
— проверьте правильность посадки уплотнительных колец;
замените самоконтрящуюся гайку штока амортизатора;
— затяните резьбовые соединения требуемым моментом.
Детали задней подвески:
1 — балка заднем подвески; 2 — ступица колеса; 3 — подшипник ступицы; 4 — тяга Панара; 5 — стабилизатор
поперечной устойчивости; 6 — пружина подвески; 7 — буфер; 8 — буфер на автомобилях с регулятором положения
кузова; 9 — распорная втулка на автомобилях с усиленной подтеской; 10 — насадка для штуцера трубопровода
на автомобилях с регулятором положения кузова; I I — верхняя опорная чашка пружины; 12 — верхняя опора ;
13 — верхняя опора амортизатора на автомобилях с регулятором положения кузова; 14 — опорное кольцо; 15 —
опорное кольцо на автомобилях с регулятором положения кузова; 16 — амортизатор; 17 — защитный колпачок; 18
— нижняя опорная чашка пружины
Моменты затяжки основных резьбовых соединений, кГс/м
Гайка крепления верхнего конца амортизатора: 2,0.
Гайка крепления верхней опоры 3.5.
Гайка крепления нижнего конца амортизатора: 9,0.
Гайка болта крепления тяги Панара: 9,0.
Болт и гайка крепления продольных рычагов к кузову: 9,5.
Гайка крепления ступицы колеса — см. подраздел «Регулировка зазора подшипниках ступицы заднего
колеса».
Болт крепления колеса: 9,0.
Основные технические характеристики (General technical specifications) Audi 100 CC 1983 с
мотором 1.8 литра
| № | Спецификация / Specs | Данные |
| Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight |
||
| 1 | Длина / Length | 4793 |
| 2 | Ширина (без/с зеркалами) / Width | 1814 |
| 3 | Высота (загружен/пустой) / Height | 1422 |
| 4 | Колёсная база / Wheelbase | 2687 |
| 5 | Дорожный просвет (клиренс) / Ground clearance | 127 |
| 6 | Снаряжённая масса / Total (curb) weight | 1059 |
| Полная масса / Gross (max.) weight | 1580 | |
|
Двигатель / Engine |
||
| 7 | Тип / Engine Type, Code | Бензиновый, жидкостного охлаждения, четырехтактный, DR |
| 8 | Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves | 4-цилиндровый, рядный, 8V, SOHC с верхним расположением одного распредвала |
| 9 | Диаметр цилиндра / Bore | 81.0 мм |
| 10 | Ход поршня / Stroke | 86.4 мм |
| 11 | Объём / Engine displacement | 1781 см³ |
| 12 | Система питания / Fuel supply, Aspiration | Карбюратор Pierburg 1ВЗ 026 120 015В |
| Атмосферный | ||
| 13 | Степень сжатия / Compression ratio | 8.75:1 |
| 14 | Максимальная мощность / Max. output power kW (HP) at rpm | 55 кВт (75 л.с.) при 4600 об/мин |
| 15 | Максимальный крутящий момент / Max. torque N·m at rpm | 138 Нм при 2500 об/мин |
|
Трансмиссия / Transmission |
||
| 16 | Сцепление / Clutch type | 210 мм Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа |
| 17 | КПП / Transmission type | 014 II QN МКПП 4 четырёхступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода |
О Книге
- Название: Автомобиль Audi 100 1983-91 Руководство по ремонту, Инструкция по эксплуатации
- Бензиновые двигатели: DR/DS/NP 1.8 л (1781 см³) 75-90 л.с./55-66 кВт, WH 1.9 л (1921 см³) 100 л.с./74
кВт, KP/RT 2.0 л (1994 см³) 115 л.с./85 кВт, WC 2.1 л (2144 см³) 136 л.с./100 кВт, KU 2.2 л (2226 см³)
138 л.с./101 кВт, NF 2.3 л (2309 см³) 136 л.с./100 кВт - Выпуск с 1982 года
- Серия: «Ремонт Автомобилей»
- Год издания: 1998
- Автор: Коллектив авторов
- Издательство: «Ассоциация независимых издателей»
- Формат: PDF
- Страниц в книге: 234
- Размер: 65.54 МБ
- Язык: Русский
- Количество электросхем: более 40
Audi 100 (Ауди 100) 82-92 г.в.
Автомобиль Audi 100 относится к среднему классу и имеет цельнометаллический несущий кузов типа седан или универсал.
На автомобилях устанавливается целая гамма четырех- и пятицилиндровых бензиновых двигателей от 1,8-литрового мощностью 100 л.с. до 2,23-литрового с турбонаддувом мощностью 200 л.с.
Кроме бензиновых двигателей, для Audi 100 существует семейство дизельных моторов.
На автомобиль устанавливают четырех- и пятиступенчатые коробки передач или автоматическую трехступенчатую.
Базовая модель автомобиля имеет переднеприводную компоновку, но существует и модификация с полным приводом.
Рулевое управление – реечного типа, есть модификации с усилителем рулевого управления.
Тормозная система – двухконтурная с гидроприводом, передние тормоза – дисковые, задние могут быть барабанные или дисковые (в зависимости от мощности двигателя). В зависимости от комплектации автомобиль может быть оснащен АБС (антиблокировочной системой). У всех модификаций в системе тормозов установлен усилитель.
На автомобиле применена травмобезопасная рулевая колонка, часть автомобилей (в зависимости от комплектации) оборудована надувной подушкой безопасности для водителя.
Автомобиль имеет исключительный с точки зрения аэродинамики кузов (у седана коэффициент Сх=0,3, у универсала Сх=0,34). Достигнуто это благодаря плавным обводам кузова, без резких переходов, большому наклону ветрового и заднего стекол, а также оригинальной конструкции боковых окон. Стекла боковых окон установлены на рамках дверей снаружи, заподлицо со стойками кузова. Такая конструкция была впервые в мире применена на серийном автомобиле.
Большое внимание при разработке кузова уделялось коррозионной стойкости. Наиболее подверженные коррозии детали выполнены из цинкрометалла; детали, не несущие нагрузок, изготавливаются из пластика.
