Источник

Четырехтактный

подвесной лодочный мотор

Руководство по эксплуатации

HDF4, HDF5

Подвесные лодочные моторы HDF-4HS HDF-5HS

Технические характеристики:

Высота транца

567 мм

Вес

22,5 кг

Тип двигателя

4-т

Макс. мощность

4 / 5 л.с (2.9 / 3,6 кВт) при 5400 об\мин

Рабочий объем

112 см3

Охлаждение

водяное

Запуск

ручной стартер

Управление

румпель

Макс. об. двигателя

4500-5500 об\мин

Обороты х. хода

1500 об\мин

Передачи

передний ход, нейтраль, задний ход

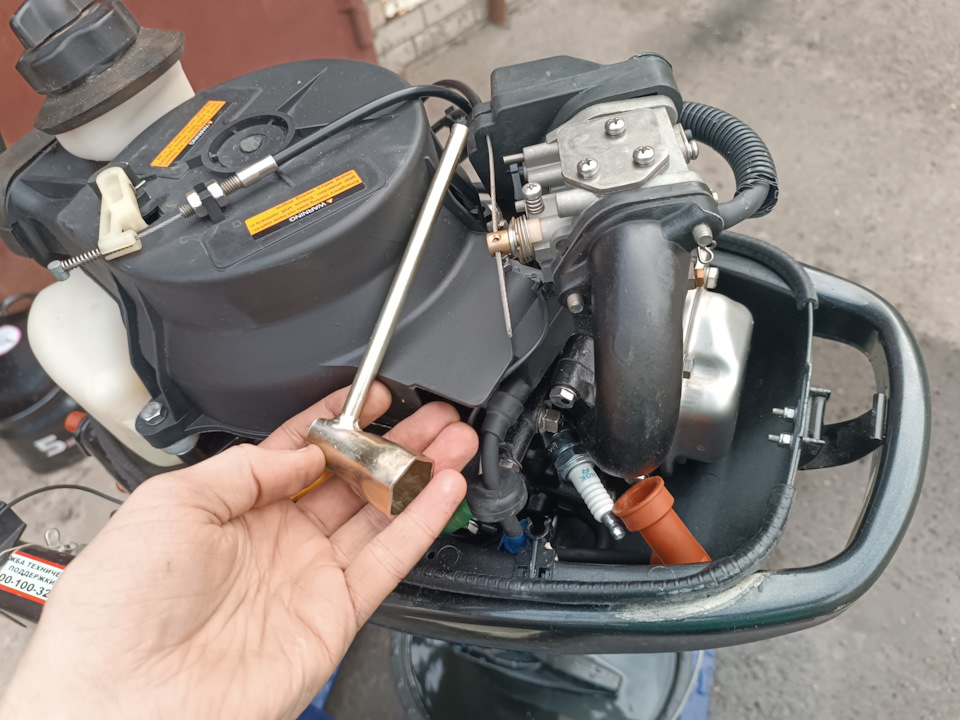

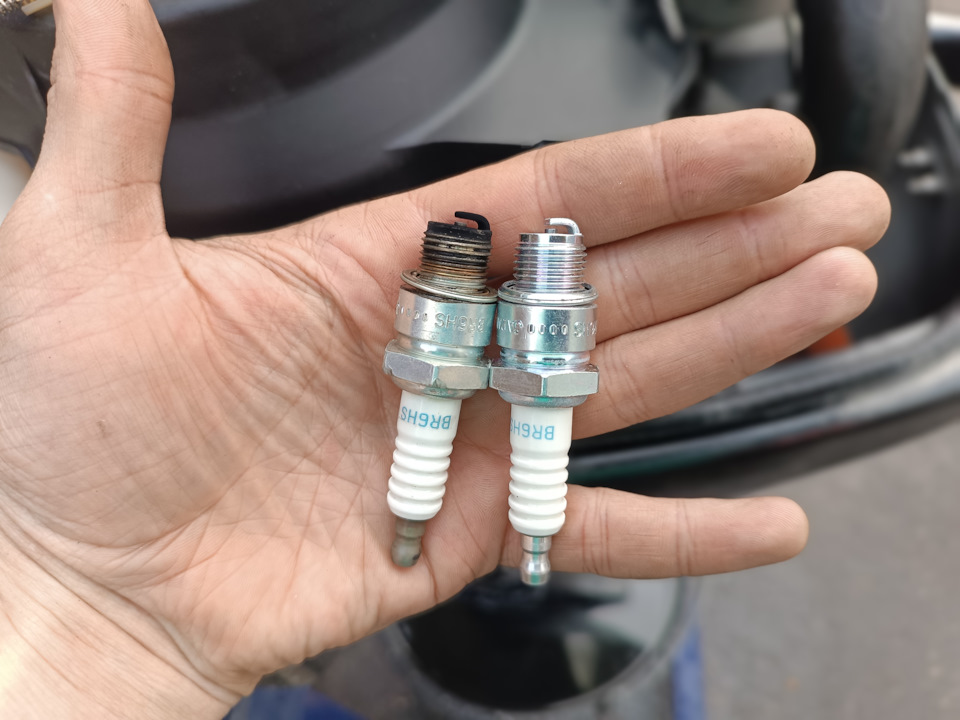

Тип свечи

NGK BR6HS

Емкость топ. бака

1,1 л.

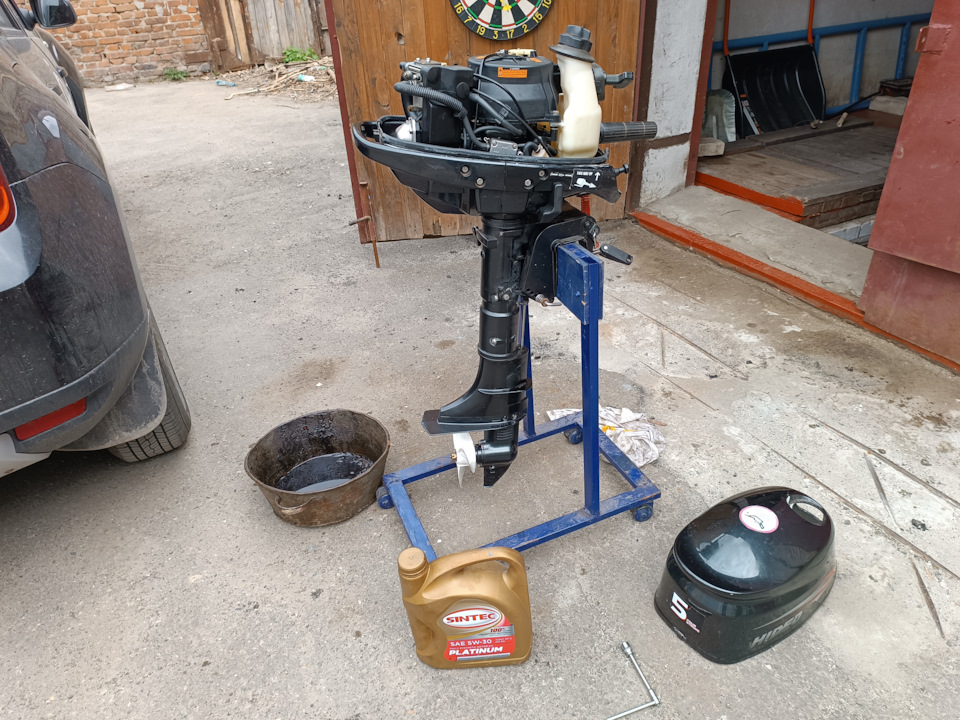

Масло в двигатель

SAE 10W30,

0.5 л.

API SE, SF, SG, SH, SJ, SL

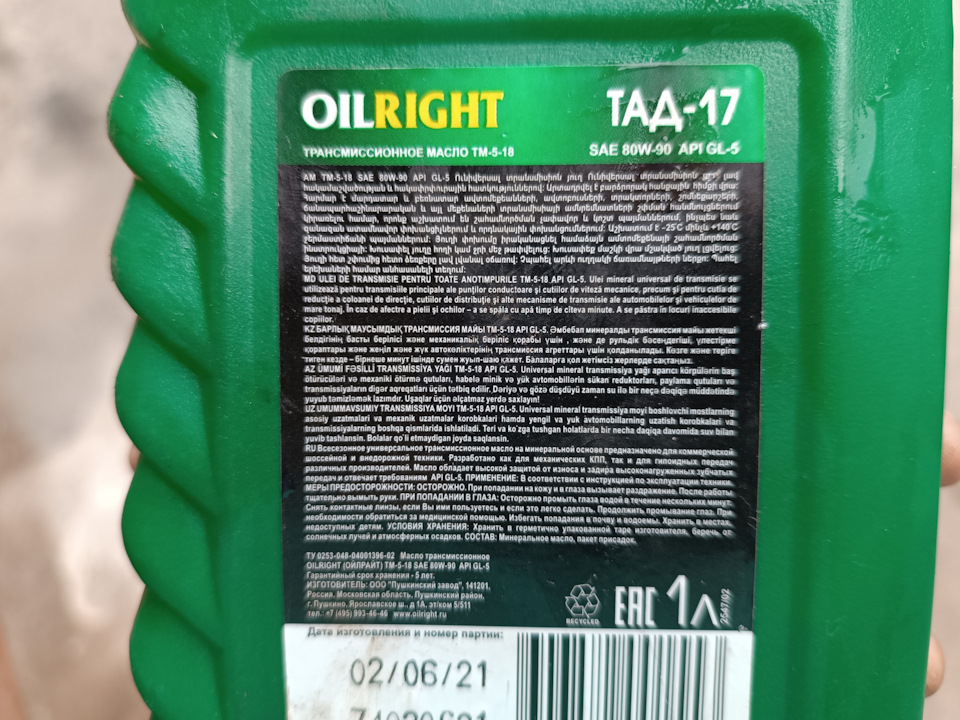

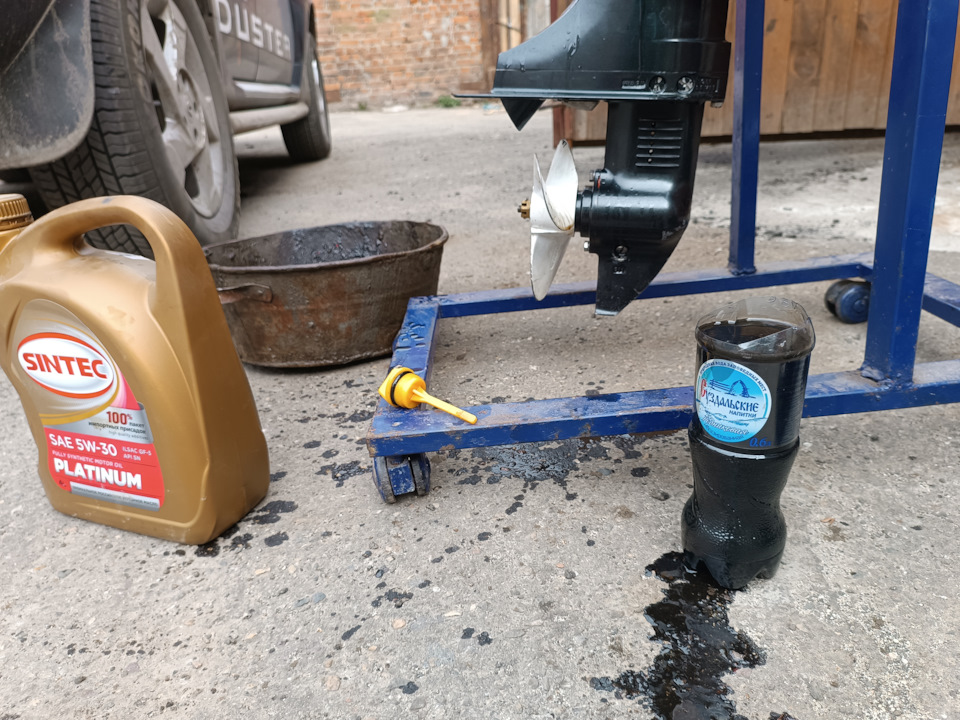

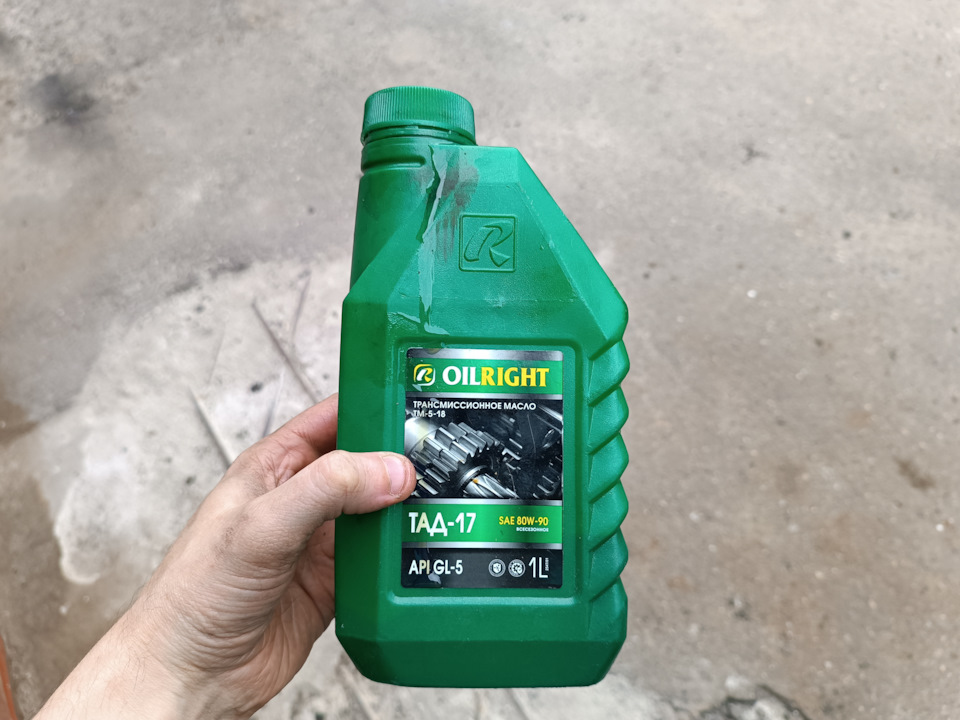

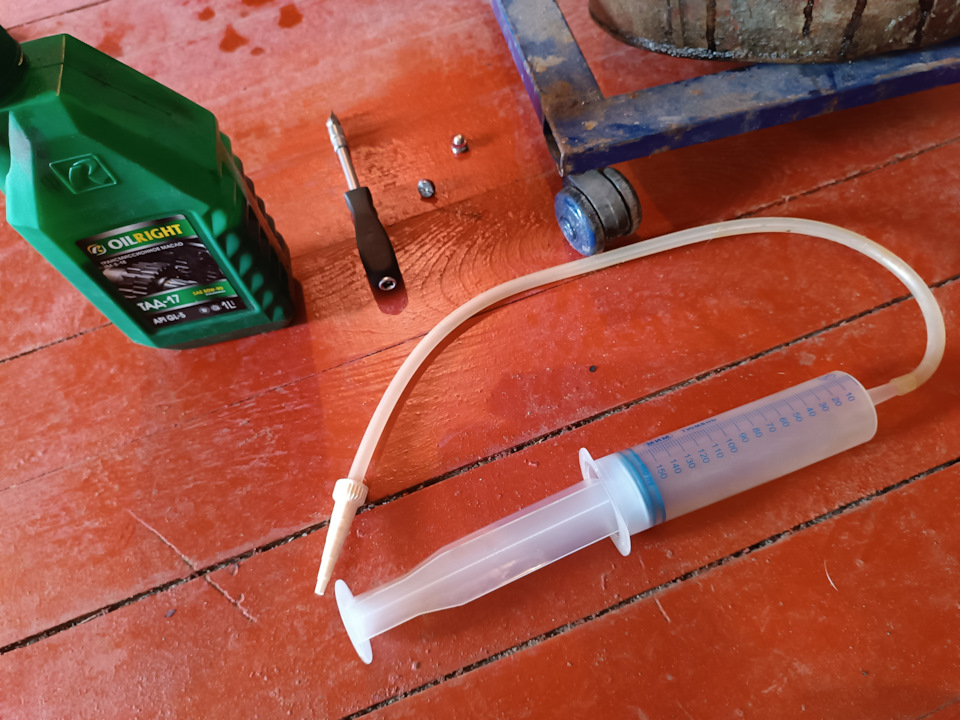

Масло в редуктор

Hypoid gear oil SAE#90

75 мл.

Бензин

Неэтилированный, с октановым числом более 92

Периодичность ТО

ТО1(обкатка)

10-15 моточасов

ТО2

каждые 100 моточасов ( не реже 1 раза в год)

Благодарим Вас за выбор подвесного лодочного мотора HIDEA.

Это Руководство пользователя содержит информацию, необходимую для правильной эксплуата-

ции, обслуживания и ухода за Вашим двигателем.

Правильное и своевременное выполнение этих простых инструкций поможет Вам с удоволь-

ствием провести досуг и избежать возможных неприятностей.

Если у Вас возникли вопросы по эксплуатации или техническому обслуживанию Вашего двига-

теля, пожалуйста, обратитесь в корпорацию HIDEA или сервисный центр.

Внимание: несоблюдение правил, изложенных в этой инструкций, может

привести к поломке двигателя, серьёзным травмам пользователя мотора, пассажиров

лодки.

Примечание: для обеспечения долгого срока службы Вашего двигателя необходимо сво-

евременно производить техническое обслуживание и использовать двигатель согласно

инструкциям данного руководства. Невыполнение этих

инструкций может привести к поломке двигателя и аннулированию гарантии.

1

Картинка с сайта: 3uch.ru

Общие сведения

Серийный номер двигателя

Outboard motor serial number (SN:

)

Серийный номер выбит на алл. пластине и приклёпан на крон-

штейне двигателя.

! Перед монтажом и использованием двигателя внимательно

ознакомьтесь с данным руководством. Все пункты должны быть Вам

понятны. Если есть дополнительные вопросы, обратитесь к дилеру.

! Перед установкой двигателя на лодку ознакомьтесь с руковод-

ством пользователя лодки. Убедитесь, что мощность двигателя не

превышает максимальную, разрешённую для этой лодки. Превы-

шение максимальной мощности может привести к нестабильному

поведению лодки на воде.

! Если характеристики лодки неизвестны, обратитесь к производителю.

! Не вносите изменений в конструкцию двигателя. Изменения могут вывести двигатель из строя,

сделать его небезопасным. Неправильный выбор гребного винта негативно влияет на расход

топлива, может вызвать повреждение двигателя.

! Не используйте двигатель после употребления алкоголя, наркотиков, психотропных лекарств.

! На лодке на каждого пассажира должен быть комплект спасательных средств.

! Бензин и его пары — легковоспламеняющиеся, взрывоопасные вещества! Плотно закручивайте

крышку бензобака, проверяйте отсутствие течи и повреждений топливопроводов перед каждым

использованием двигателя. Храните бензин только в хорошо проветриваемых помещениях.

! Перед запуском двигателя проверьте рулевое управление и управление газом.

! Обязательно используйте чеку безопасности. Она обязательно должна быть надежно закре-

плена на руке или одежде.

! Обязательно выучите правила навигации.

! Планируя поездку на лодке, проверьте прогноз погоды. Избегайте плохих погодных условий.

! Проинформируйте друзей куда едете, когда планируете быть дома

! Оценивайте свои возможности и возможности вашей лодки. Плавайте с безопасной скоростью и

следите за препятствиями.

! Внимательно следите за пловцами, избегайте плавать под мотором в зонах купания.

! Если пловец подплыл слишком близко — переведите двигатель в нейтральный режим и заглу-

шите.

! Нельзя сливать использованное масло на землю, выбрасывать упаковки с отработкой в обычный

мусор.

2

Картинка с сайта: 3uch.ru

! Прочтите все этикетки и предупреждающие

надписи на двигателе.

1. Перед стартом двигателя рычаг переключения передач

установите в положение «нейтраль»

2. Волосы, руки, элементы одежды необходимо держать

на безопасном расстоянии от вращающихся частей дви-

гателя. Не касайтесь деталей электросети двигателя при

старте и работе.

3. Прочитайте руководство по эксплуатации. Обяза-

тельно пользуйтесь индивидуальными спасательными

средствами и чекой безопасности.

4. Бензин и его пары легко воспламеняются и взрывоо-

пасны! Если двигатель не будете эксплуатировать некото-

рое время — закрывайте кран подачи топлива и воздушный

клапан.

Положение двигателя при

транспортировке.

Заправка топливом

Бензин и его пары легко воспламеняются и взрывоопасны!

! Не курите при заправке. Рядом с мотором не должно быть источников воспламене-

ния.

! Перед заправкой заглушите двигатель.

! Заправку двигателя и дополнительных ёмкостей (баков) производите в хорошо проветриваемом

помещении.

! Заправку производите аккуратно. Ёмкость не переполнять (бензин с повышением температуры

расширяется). Пролитый бензин необходимо вытереть сухой тряпкой. Крышки ёмкостей с бензи-

ном необходимо плотно закрыть.

! Если бензин попал на кожу — его необходимо смыть водой с мылом. Если Вы надышались парами

бензина и чувствуете недомогание — необходимо обратиться к врачу.

! Ёмкости для бензина, лейки должны быть антистатическими.

3

Картинка с сайта: 3uch.ru

! Используйте только чистый неэтилированный бензин, без воды и мусора с октано-

вым число более 92.

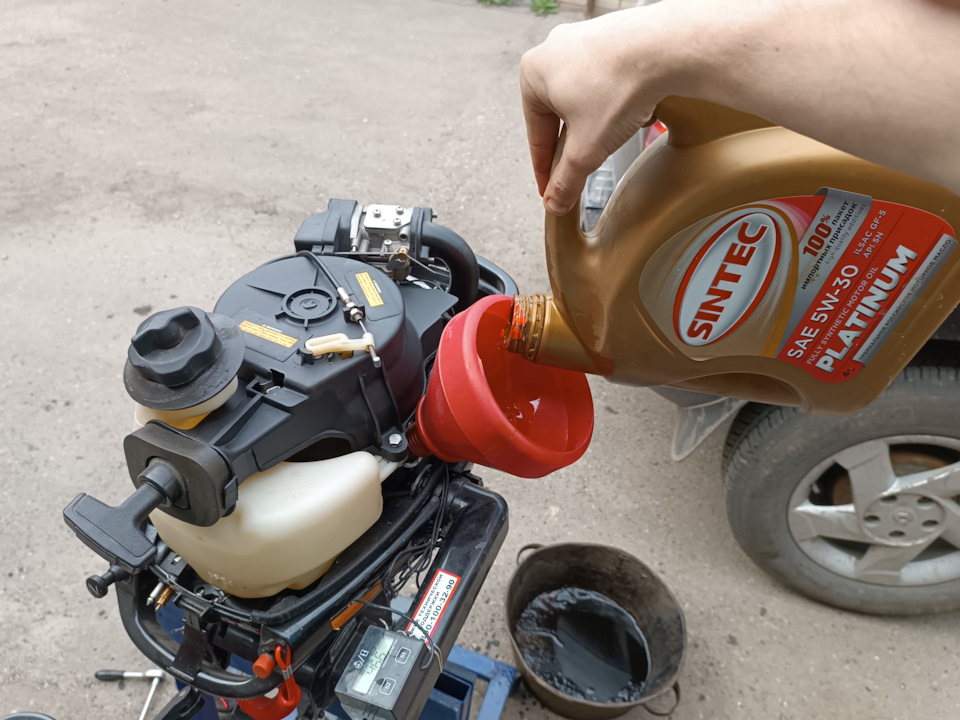

Масло в двигателе.

Тип применяемого в двигателе масла SAE:

10W-30

Стандарты по API:

SE, SF, SG, SH, SJ, SL

Масло должно иметь сертификат FCW (моторное масло для лодочных двигателей).

Все 4-тактные двигатели поставляются с завода без масла в двигателе

Основные элементы двигателя

1. Капот

10. Румпель

2. Защёлка капота

11. Ручка воздушного клапана (открывается

при использовании мотора)

3. Ручка для транспортировки

12. Крышка бензобака

4. Винт — фиксатор поворота двигателя

13. Ручка ручного стартера

5. Антикавитационная плита

14. Кнопка «Стоп».

6. Гребной винт

15. Винт зажимной

7. Окна забора воды системы охлаждения.

16. Скоба

8. Регулировка наклона двигателя

17. Топливный коннектор

9. Зажим кронштейна

18. Подсос

4

Картинка с сайта: 3uch.ru

19. Рычаг переключения скоростей

20. Внешний топливный бак

21. Чека безопасности

Топливный бак

Топливный бак (3) модели HDF-5 показан на рисунке.

Крышка бака (2) откручивается против часовой стрелки.

Через неё заливается топливо.

Ручка воздушного клапана (1) откручивается перед запуском

двигателя, обязательно закручивается после использования.

Топливный кран

Предназначен для управления

подачей топлива.

В положении 1 двигатель питается

от внешнего бака.

В положении 2 двигатель питается

от встроенного бака

Румпель

Положение 1 — питание

Положение 2 — питание от

от внешнего бака

встроенного бака

Изменяет направление движения

лодки.

Ручка румпеля — узел управления оборотами двигателя (газ).

Ручка переключения передач

Управляет направлением вращения винта лодки.

Имеет три положения:

N — нейтраль

F — передний ход.

R — задний ход.

В положении «N» (нейтраль) гребной винт не вращается.

Внимание! Переключение передач производится только

на холостом ходу.

Завышение холостых оборотов или включение передач

не на холостом ходу приводит к разрушению деталей

редуктора и выходу мотора из строя.

Переключение передач производится перемещением рычага

вперёд или назад , с паузой в положении «Нейтраль».

Управление газом

Ручка румпеля регулирует мощность двигателя. Поверните про-

тив часовой стрелки ручку для увеличения скорости и по часовой

стрелке для уменьшения скорости.

5

Картинка с сайта: 3uch.ru

Фиксатор управления газом

Положение дросселя можно зафиксировать закрутив винт 1.

Это удобно для поддержания постоянной скорости движения.

Внимание! Не затягивайте винт слишком сильно. В случае

необходимости быстро изменить обороты двигателя это

может привести к аварии.

Чека безопасности

Чека безопасности 2 (см. рисунок) предназначена для остановки двигателя в аварийных ситуа-

циях.

Внимание! Обязательно используйте чеку безопасности. Она обязательно должна

быть прикреплена на руке или одежде.

Другой конец чеки закрепите у себя на руке или ноге, или за одежду , но так чтоб случайно не

слетела, не стесняла движений, не было риска случайно её выдер-

нуть. Если перед этим двигатель работал на полных оборотах — это

вызовет резкое замедление движения лодки и возможную аварийную

ситуацию.

Кнопка стоп

Предназначена для штатной остановки двигателя.

Для остановки необходимо нажать и удерживать кнопку до полной

остановки двигателя .

Подсос

Подсос предназначен для облегчения пуска холодного двигателя

путём обогащения смеси.

Перед пуском двигателя потяните рычаг на себя до упора. После

запуска и прогрева верните рычаг в исходное положение.

Ручной стартер

Предназначен для запуска двигателя. Медленно потяните за ручку

до зацепа, затем энергично дёрните. При необходимости повторите

несколько раз. Перед запуском необходимо открыть кран и воз-

душный клапан, вытянуть подсос. После запуска и прогрева подсос

задвинуть назад.

Фиксатор поворота двигателя.

Регулирует усилие при повороте двигателя или фиксирует его положение.

Если Вам необходимо зафиксировать двигатель — закрутите винт по

часовой стрелке до упора. Если необходимо управлять (маневрировать) лодкой —

ослабьте винт.

Внимание! Не затягивайте фиксатор слишком сильно, при нештатной

ситуации это может привести к аварии.

6

Картинка с сайта: 3uch.ru

Регулировка наклона двигателя.

Отклоняя двигатель от вертикальной оси, Вы увеличиваете силу

подъёма носа лодки. Это может помочь выходу на глиссер (если хва-

тает мощности двигателя). Однако слишком «задранный» нос ухуд-

шает устойчивость и управляемость лодки. Положение подбирается

под лодку и загрузку.

Транспортный упор

Предназначен для откидывания двигателя в положение, близкое к горизонтальному. Использу-

ется для поднятия, сбрасывания лодки, если лодка пришвартована на мелководье или буксируется

другой лодкой.

На воде это положение удобно для проверки состояния винта.

Защёлка капота

Фиксирует капот в закрытом

состоянии.

Для открытия капота

поднимите защёлку вверх.

После установки капота на

место, проверьте правильно

ли легли резиновые уплотнения и закройте защёлку вниз.

Ручка для транспортировки

Предназначена для переноски двигателя одной рукой.

! Перед транспортировкой закройте кран. Закройте

воздушный клапан, слейте воду с двигателя.

! При транспортировке не поднимайте винт выше

капота двигателя.

Установка двигателя

Внимание! Неправильная установка двигателя может

спровоцировать опасные ситуации.

! Не устанавливайте на лодку мотор с мощностью выше максимальной паспортной.

Это может привести к неустойчивости лодки на ходу и аварийной ситуации.

! Неправильная установка подвесного мотора может привести к аварийным ситуациям.

Для моделей, устанавливаемых на лодку стационарно, установкой должен заниматься

дилер или лицо имеющее опыт установки. Для переносных моделей — первичную

консультацию производит дилер.

7

Картинка с сайта: 3uch.ru

Установите двигатель по центральной оси лодки.

Высота установки

Высота установки двигателя существенно влияет на ходовые пока-

затели лодки.

Если двигатель установлен слишком низко, то это увеличивает

сопротивление воде, уменьшается скорость движения.

Если двигатель установлен слишком высоко — возникает

кавитационный эффект (пузырьки воздуха в воде), уменьшается

эффективность двигателя — падает скорость. При длительной

эксплуатации в таком режиме возможна поломка мотора.

При правильной установке — антикавитационная плита двигателя

должна быть на 25-30 мм ниже основания лодки.

Правильная установка зависит от типа лодки и устанавливаемого

двигателя. Испытание на разных высотах (близких к указанным) поможет определить оптимальную

высоту.

Установив двигатель, загрузите лодку. Лодка должна быть хорошо сбалансирована. Проверьте

чтобы двигатель не заливало волнами. Выхлопной коллектор должен быть достаточно высоко,

чтобы внутрь не попадала вода.

Закрепление мотора

Установите мотор на транец. Равномерно и надёжно зажмите

винты по часовой стрелке.

В процессе эксплуатации от вибрации возможно осла-

бление затяжки винтов, двигатель в этом случае может

сдвинуться по транцу или упасть в воду. Периодически

проверяйте затяжку винтов.

Желательно дополнительно привязать мотор к лодке

верёвкой.

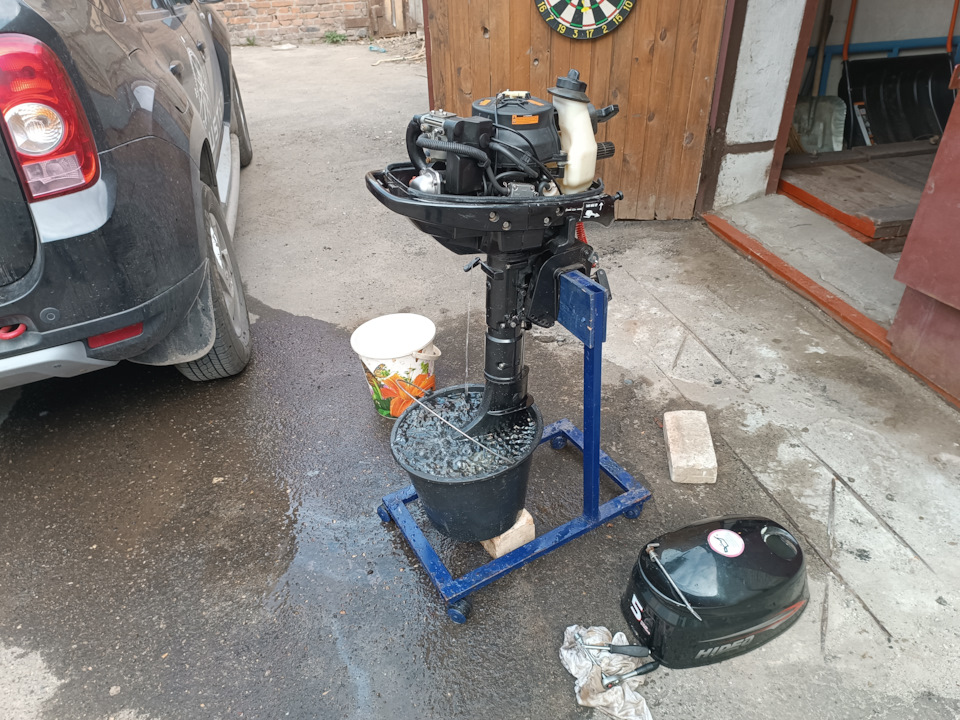

Обкатка двигателя

Двигатель должен обкатываться на лодке, не в баке с

водой !

1. Запустите двигатель и дайте поработать на холостых

оборотах 20-25 мин.

2. Первые 5 часов — эксплуатировать двигатель с оборотами до 2500 и не более чем на пол газа,

постепенно увеличивая обороты и газ.

3. Дальнейшие 5 часов — обороты можно увеличить до 4000 и газ не более чем на 2/3.

4. Через 10-15 часов наработки с момента начала эксплуатации — двигателю нужно сделать регла-

ментное техническое обслуживание в сервисном центре.

После запуска двигатель необходимо прогревать 3-5 мин, в зависимости от темпера-

туры воздуха, и только после этого начинать движение.

Внимание! Не запускайте двигатель без воды. Это приведёт к серьёзной поломке дви-

гателя.

8

Картинка с сайта: 3uch.ru

Проверка перед выходом на воду

Перед каждым использованием двигателя необходимо проверять:

— уровень топлива в баке, исправность топливопроводов;

— уровень масла;

— рулевое управление, управление газом, переключение передач;

— целостность электрических соединений;

— исправность стартера, кнопки остановки, чеки безопасности;

— крепление двигателя на транце;

— целостность винта, отсутствие на его валу посторонних предметов;

— исправность системы охлаждения.

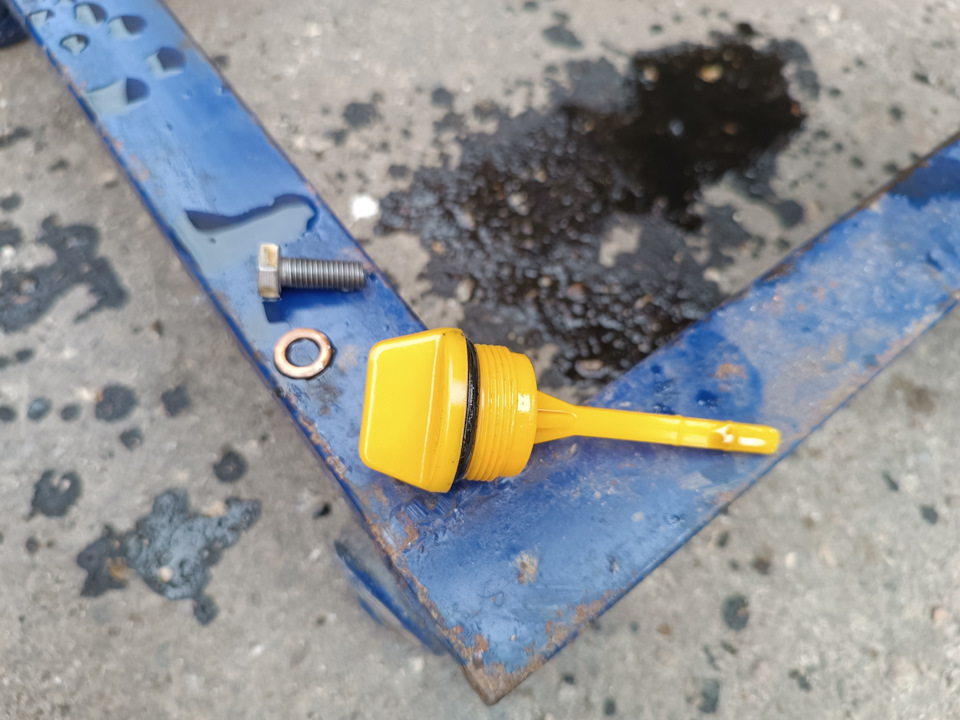

Проверка уровня масла

Установите мотор вертикально.

Открутите крышку заливки масла (1).

По меткам проверьте уровень.

2 — Уровень масла максимум.

3 — Уровень масла минимум.

При необходимости долейте до уровня.

! Не заливайте масло больше максимального уровня. Это как минимум приведёт к

забрасыванию свечей маслом и остановке двигателя.

Заполнение встроенного топливного бака

! Бензин — легковоспламеняющаяся жидкость.

! Перед наполнением бака заглушите мотор.

1. Установите мотор вертикально.

2. Откройте воздушный клапан

3. Открутите крышку бака.

4. Используя подходящую лейку с сеткой, аккуратно наполните бак бензином.

5. Плотно закройте крышку, воздушный клапан. Пролитый бензин вытрите сухой тканью.

!Не заполняйте бак бензином полностью. Бензин при нагреве расширяется.

Использование двигателя

Подача топлива

Перед запуском двигателя

убедитесь в отсутствии препят-

ствий, пловцов в воде рядом с

вами.

1. Ослабьте винт воздушного

клапана на один оборот.

9

Картинка с сайта: 3uch.ru

2. Переключите топливный кран на питание двигателя от соответствующего бака — внутреннего

или внешнего, подключённого через коннектор.

Запуск двигателя

1. Установите рычаг переключения передачи в положение

«Нейтраль»

Внимание. Запуск двигателя при положении передачи не

«нейтраль» приведёт к моментальному началу движения

лодки и возможной аварийной ситуации!

2. Надёжно закрепите чеку безопасности на руке, одежде, так чтоб не стесняла ваших движений.

3. Ручку газа установите в положение «Старт\холостой ход».

4. Подсос установите в положение «Старт» (полностью выдвинут).

Для запуска прогретого двигателя подсос вытягивать не нужно.

5. Медленно потяните за ручку стартера до зацепа, затем энергично дёрните. При необходимости

повторите несколько раз.

6. После запуска двигателя плавно верните ручной стартер в исходное состояние.

Если двигатель не удалось запустить за 5-8 попыток — откройте газ на 1/8 и повторите

запуск.

После запуска двигателя подсос необходимо наполовину утопить и дать поработать

двигателю 5 мин. Двигатель прогреется, после этого подсос задвигаем полностью.

Невыполнение этого требования сокращает срок службы двигателя.

Если температура воздуха ниже 0 0 С — подсос оставляют

в положении «старт» 30 секунд после запуска. Далее как

обычно.

Проверьте работу системы охлаждения — из контрольного

отверстия должна постоянным потоком идти вода. Если нет —

заглушите двигатель, проверьте входные отверстия забора воды,

при необходимости очистите. Если это не помогло — необходимо

обратиться в сервисный центр или к дилеру.

10

Картинка с сайта: 3uch.ru

Эксплуатировать двигатель с неисправной системой охлаждения НЕЛЬЗЯ!

Переключение передач

!Убедитесь что рядом нет пловцов!

Для включения\переключения передач необходимо ручку

управления газом установить в положение «старт\холостой ход».

Перемещая рычаг переключения передач вперёд\назад, вклю-

чаем передачу.

Возвращая рычаг в среднее положение включаем «нейтраль».

При переключении «передний ход — задний ход» всегда

нужно делать небольшую паузу в положении

«нейтраль».

! При движении задним ходом ручку газа нельзя откры-

вать более чем на половину.

Остановка двигателя

Перед остановкой двигателя необходимо дать ему остыть на

холостом ходу.

1. Нажмите и удерживайте кнопку остановки двигателя до полной остановки.

2. Закройте воздушный клапан, перекройте подачу топлива.

Регулировка угла наклона двигателя

Оптимальный угол дифферента позволят увеличить скорость

движения и устойчивость лодки, уменьшить расход топлива, умень-

Оптимальный угол

шить нагрузку на двигатель. Угол дифферента зависит от сочетания

лодка — двигатель — винт. А также от волны и загрузки лодки, скоро-

сти её движения.

Слишком большой угол дифферента может привести к ухудше-

нию управляемости лодки, нестабильности её поведения.

Большой угол

При малом угле дифферента лодка слишком глубоко «сидит» в

воде. Из-за этого увеличивается сопротивление ходу, нагрузка на

двигатель, расход бензина. Уменьшается скорость передвижения

лодки

Для регулировки угла дифферента:

Малый угол

1. Остановите двигатель.

2. Удалите штифт фиксации дифферента.

3. Отклоните двигатель в нужное положение и вставьте штифт.

Одно отверстие соответствует 40

Для того чтобы сильнее поднять нос лодки — двигатель нужно ото-

двигать от кормы. Если нос поднят слишком высоко и лодка ведёт

себя неустойчиво — опустите двигатель ближе к транцу.

11

Картинка с сайта: 3uch.ru

Транспортное положение двигателя на лодке

Если двигатель будет заглушен в течении некоторого времени или

нужно швартоваться на мелководье, мотор должен быть откинут на

транспортный упор чтобы защитить его от столкновения с препят-

ствиями. Также это уменьшает коррозию, отложение солей и водо-

рослей.

Перед откидыванием двигателя в транспортное положение необ-

ходимо:

— заглушить двигатель;

— установить рычаг переключения передач в положение «нейтраль»;

-затянуть фиксатор поворота двигателя;

— закрыть воздушный клапан;

— перекрыть подачу топлива;

— наклонить мотор внутрь лодки, до щелчка, за ручку переноски или за капот.

Чтобы опустить двигатель вниз слегка наклоните его внутрь лодки, отведите рычаг фиксатора и

медленно опускайте мотор.

Обслуживание

Транспортировка и хранение мотора

Внимание! Утечка топлива при хранении или транспортировке двигателя может приве-

сти к пожару. Старайтесь не оставлять топливо во встроенном топливном баке.

Обязательно плотно закрывайте крышки баков, воздушный клапан. Закрывайте

топливный кран.

Никогда не заполняйте топливный бак до максимума — при нагревании бензин значи-

тельно расширяется.

12

Картинка с сайта: 3uch.ru

Дополнительные баки храните отдельно, в хорошо проветриваемом помещении.

Перед зимним хранением баки желательно очистить и хранить в сухом виде.

Когда мотор находится на лодке в откинутом положении (на транспортном упоре) не

проводите никаких работ под ним, поскольку при случайном опускании возможно

получение серьёзной травмы.

При транспортировке на трейлере мотор должен находиться в рабочем положении

(опущен). Транспортировка в откинутом положении может привести к поломке мотора.

Положение мотора при транспортировке, снятии\установке.

При снятии и установке двигатель должен находиться в положении, близком к вертикальному.

Переносить двигатель необходимо за ручку.

При транспортировке не на лодке, двигатель необходимо положить на румпель, на ровную

поверхность. Винт обязательно должен быть ниже двигателя. Под мотор нужно подложить плотную

ткань (полотенце) для защиты от повреждений. Перед этим необходимо полностью слить воду из

двигателя.

Нарушение правил транспортировки приведёт к серьёзной поломке двигателя, необхо-

димости обращаться в сервисный центр.

Хранение двигателя

Если вы собираетесь хранить двигатель более 2-х месяцев, необходимо провести ряд подготови-

тельных процедур.

Обязательно:

— если двигатель использовался в соленой воде — его необходимо промыть в пресной.

— из двигателя необходимо полностью слить воду.

13

Картинка с сайта: 3uch.ru

Двигатель необходимо хранить в рабочем положении или положив на бок, на румпель. Под кор-

пус двигателя желательно подложить подушку из чего либо.

Винт и редуктор должны быть ниже чем корпус двигателя. Хранить лучше в сухом отапливаемом

помещении. Возможно хранение при отрицательных температурах.

Подготовка к хранению

Перед сезонным хранением двигателю необходимо сделать ТО 100 часов и консервацию в сер-

висном центре или у дилера.

Периодичность обслуживания

Периодичность и работы по обслуживанию приведены в таблице. Если двигатель эксплуатиру-

ется интенсивно то периоды между ТО необходимо уменьшить.

Узел

Тип работ

Каждые

10 часов

50 часов

100 часов

200 часов

(1

мес.)

(3 мес.)

(6 мес.)

(1 год.)

Анод

Проверка\замена

Система охлаждения

Очистка

Защелка капота

Топливный фильтр

Проверка\замена

(внутри топ. бака)

Топливная система

Проверка

Топливный бак

Проверка\чистка

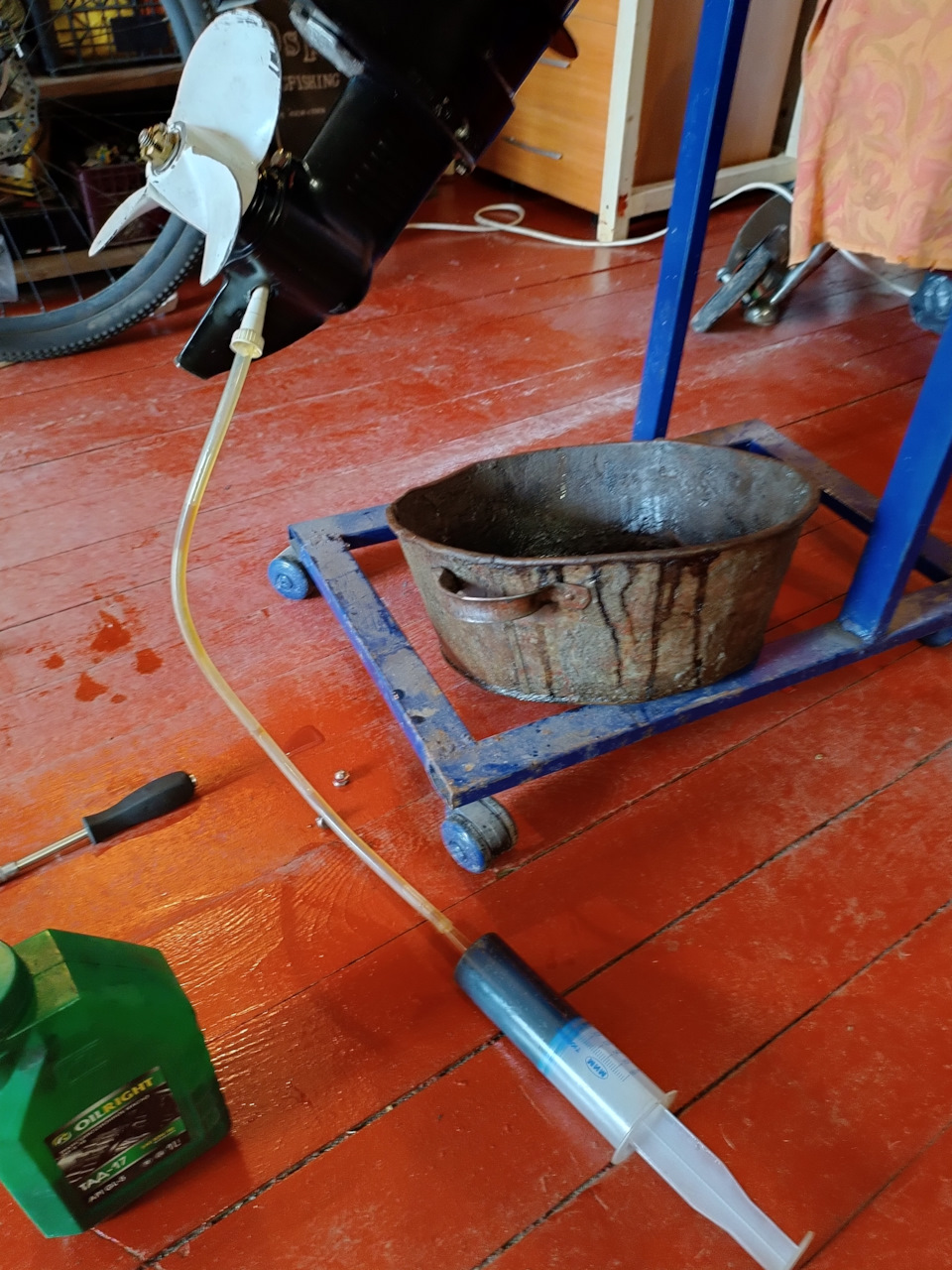

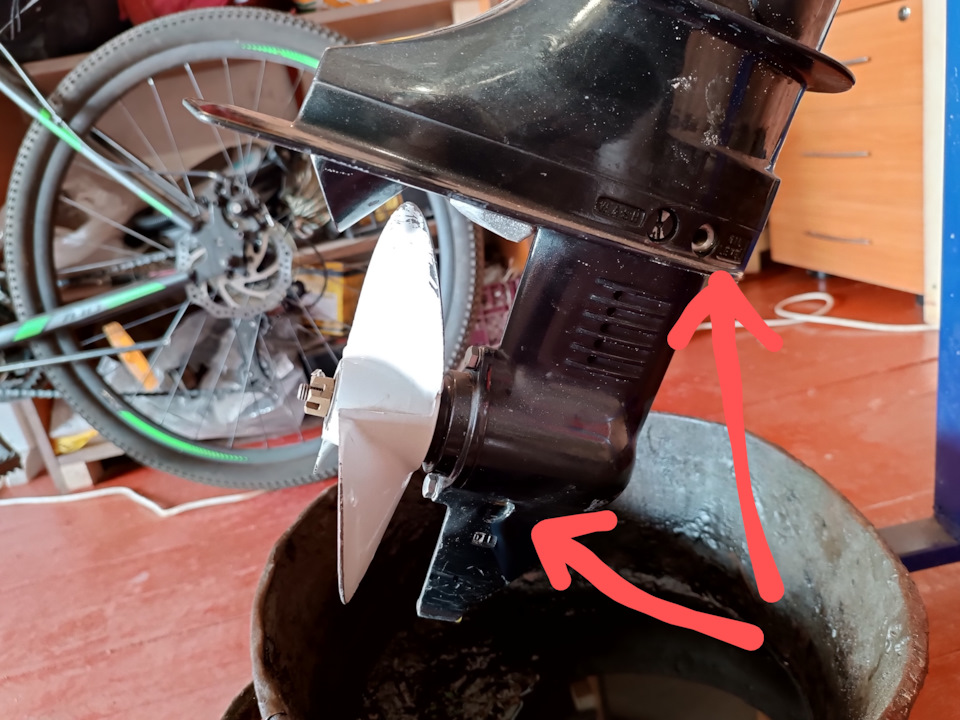

Масло в редукторе

Замена

Доп. точки смазки

Смазка

Холостой ход (карб.)

Проверка

Греб. винт и шпонка

Проверка\замена

Переключ. передач

Проверка\замена

Термостат

Проверка\замена

Ручка, трос управления

Проверка\регулировка

газом

Водяная помпа

Проверка\замена

Масло в двигателе

Замена

Свеча

Чистка\замена\проверка

Зазор клапанов

Проверка\регулировка

*

*

Выхлоп

Проверка\замена

Если двигатель эксплуатируется в грязной или соленой воде, его необходимо промы-

вать после каждого использования.

14

Картинка с сайта: 3uch.ru

Очистка, регулировка свечей зажигания

Состояние свечи (свечей) зажигания определяет качество

работы двигателя.

Свеча NGK BR6HS должна быть без нагара, механических

повреждений, зазор составляет 0,8 — 1,0 мм. Усилие затяжки

свечи — 25Нм.

Свечу необходимо периодически проверять, чистить, регулировать зазор, при необходимости —

заменить.

Наличие нагара на исправной свече означает неправильную работу двигателя.

Проверьте масло, смените тип топлива. Если причина не в этом, обратитесь в

сервисный центр.

Дополнительные точки смазки

Проверка топливной системы

Утечка топлива может привести к пожару или взрыву!

Регулярно проверяйте состояние топливной системы. Обнаруженную течь необходимо устранить,

детали с повреждениями заменить, лучше в сервисном центре.

Перед проверкой удалите возможные источники возгорания

Проверку делают в следующем порядке:

— проверка топливной системы в общем;

— герметичность соединений топливных шлангов;

15

Картинка с сайта: 3uch.ru

— отсутствие трещин\повреждений на баке и шлангах

— коннекторы топливной системы на отсутствие повреждений и герметичность.

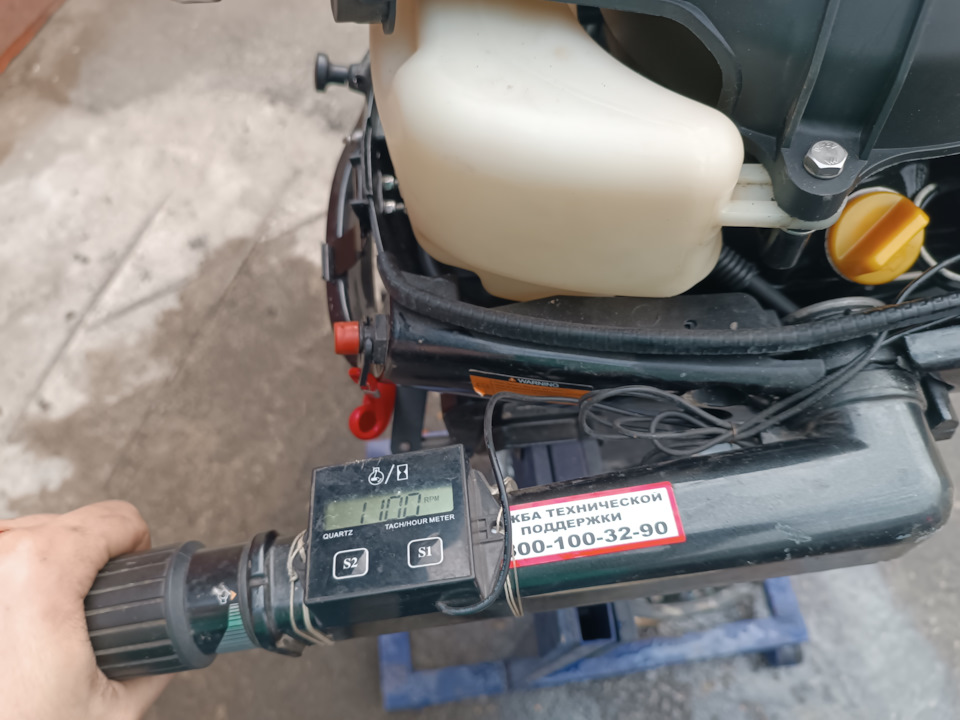

Проверка холостого хода.

Запустите двигатель, дайте ему полностью прогреться.

Проверьте обороты двигателя тахометром, при необходимости — отрегулируйте согласно

спецификации.

Низкие обороты холостого хода приведут к нестабильной работе и периодической

остановке двигателя, особенно в холодную погоду.

Высокие обороты холостого хода приведут к поломке редуктора.

Замена масла в двигателе

Внимание!

— Двигатель перед сливом масла должен остыть!

— Двигатель должен находиться в вертикальном положении!

— Двигатель должен быть хорошо закреплён!

— Если уровень масла выше максимального, лишнее нужно слить! Иначе возможна

утечка, повреждение двигателя

Масло необходимо заменить после первых 10-ти часов наработки двигателя, далее через каж-

дые 100 часов эксплуатации, с периодичностью не реже чем 12 мес. Иначе двигатель быстро изна-

шивается. Масло необходимо менять пока двигатель тёплый.

1. Установите двигатель в вертикальное положение, прочно закрепите.

2. Возьмите контейнер под отработанное масло объёмом больше

чем масла в двигателе. Отвинтите сливной винт, подставьте кон-

тейнер. Откройте крышку заливной горловины (1) и слейте масло

полностью.

3. Замените прокладку под сливной винт и закрутите его.

4. Залейте необходимое количество масла, закройте крышку

заливной горловины.

(3) Уровень масла — «минимум»

(2) Уровень масла — «максимум»

5. Запустите двигатель, дайте поработать 2-3 мин.

6. Остановите двигатель и подождите 3 мин. Проверьте

уровень масла, при необходимости долейте.

Сухой тканью протрите остатки масла, убедитесь что нет

утечки.

Двигатель с неисправной системой смазки эксплуатировать запрещено!

При работе двигателя в неблагоприятных условиях масло необходимо менять чаще.

Проверка электрической части.

Необходимо проводить перед выходом на воду.

Двигатель должен быть заглушен!

16

Картинка с сайта: 3uch.ru

Проверьте затяжку и качество проводов заземления по

двигателю, электрические разъемы, заглушки разъёмов. При

необходимости подтяните винты, очистите и защелкните соеди-

нения. Провода должны быть аккуратно уложены, не касаться

трущихся поверхностей. Особое внимание обратите на проводку

и элементы высоковольтных цепей (катушка зажигания, свеча)

Проверка выхлопной системы

Снимите капот, запустите двигатель и проверьте, нет ли уте-

чек между выхлопной системой, головкой цилиндра и цилиндром. При необходимости обратитесь в

сервисный центр.

При проведении операций соблюдайте осторожность!

Не касайтесь вращающихся частей руками, элементами одежды!

Проверка системы охлаждения

Снимите капот, запустите двигатель и проверьте, нет ли утечки воды по двигателю. Проверьте

идёт ли вода из контрольного отверстия, при необходимости очистите окна забора воды, если это

не помогло — обратитесь в сервисный центр.

Проверка винта

Будьте осторожны!

Снимите колпачок со свечи зажигания и чеку. Рычаг переключения

передач поставьте в положение «нейтраль». Для фиксации положе-

ния винта используйте деревянный брусок.

Выньте шплинт, отвинтите гайку против часовой стрелки, снимите винт.

Проверьте лопасти винта. Если винт деформирован, его необходимо заменить, иначе быстро

выйдет из строя редуктор.

Проверьте шпонку и гребной вал, если деформированы — необходимо заменить. Если на валу

намоталась сеть или леска, их нужно аккуратно удалить.

Проверьте сальники, если есть видимые повреждения или подтекает масло — необходимо заме-

нить сальники и проверить\заменить масло в редукторе.

— Смажьте гребной вал водостойкой смазкой.

— Установите опорную шайбу (5).

— Если конструктивно есть — установите шпонку.

— Установите винт (4). Если есть шпонка — необходимо попасть нею в пазы на винте.

— Установите заднюю шайбу (3).

17

Картинка с сайта: 3uch.ru

— Закрутите гайку (2), совместив прорези гайки с отверстием в валу.

— Установите и разогните новый шплинт (1).

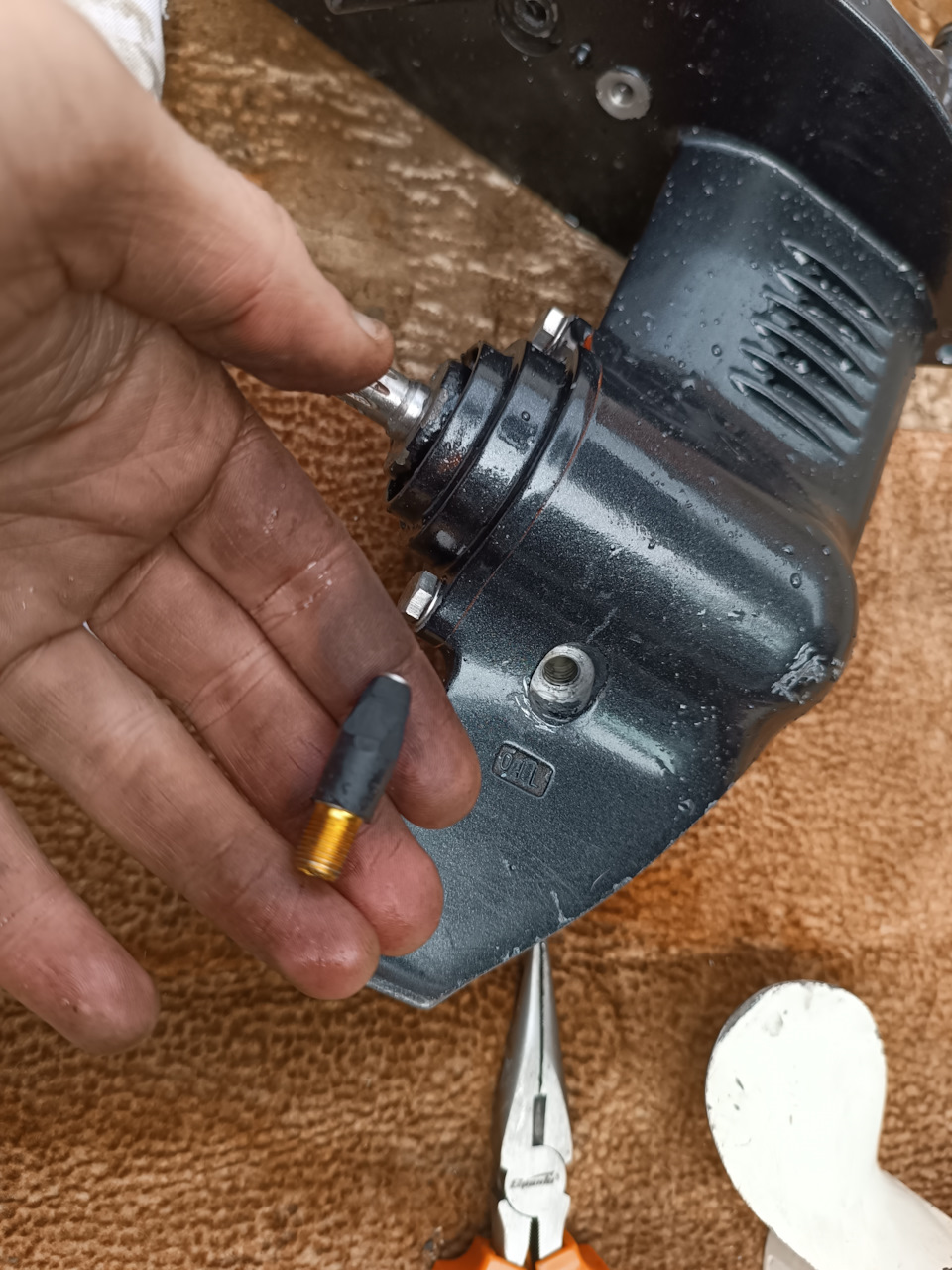

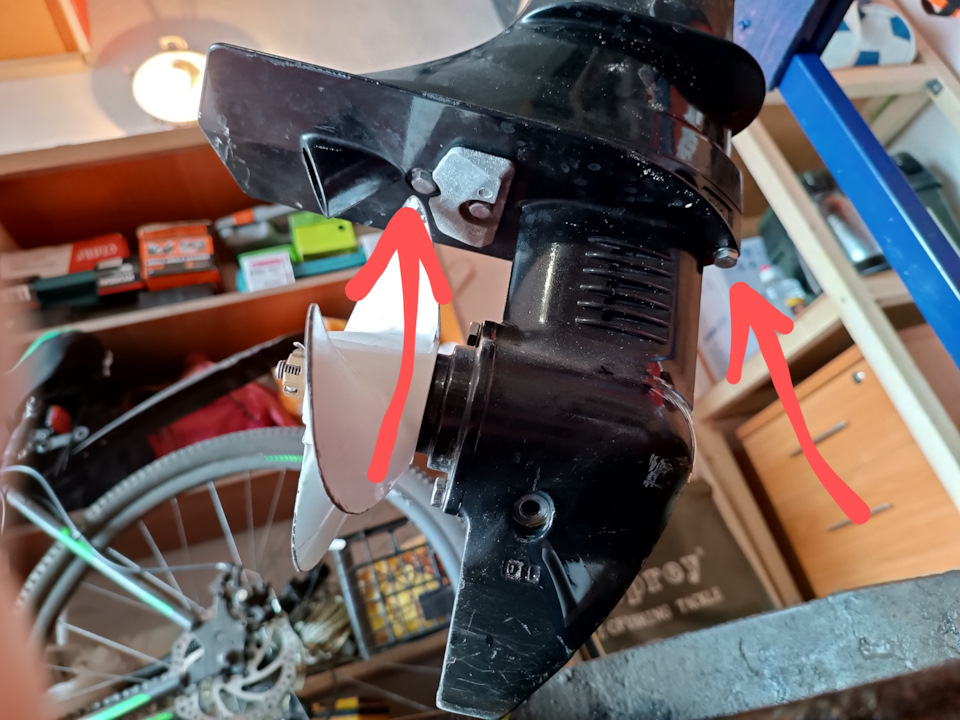

Замена масла в редукторе

— Установите двигатель вертикально и прочно закрепите его.

— Установите подходящую ёмкость под редуктор.

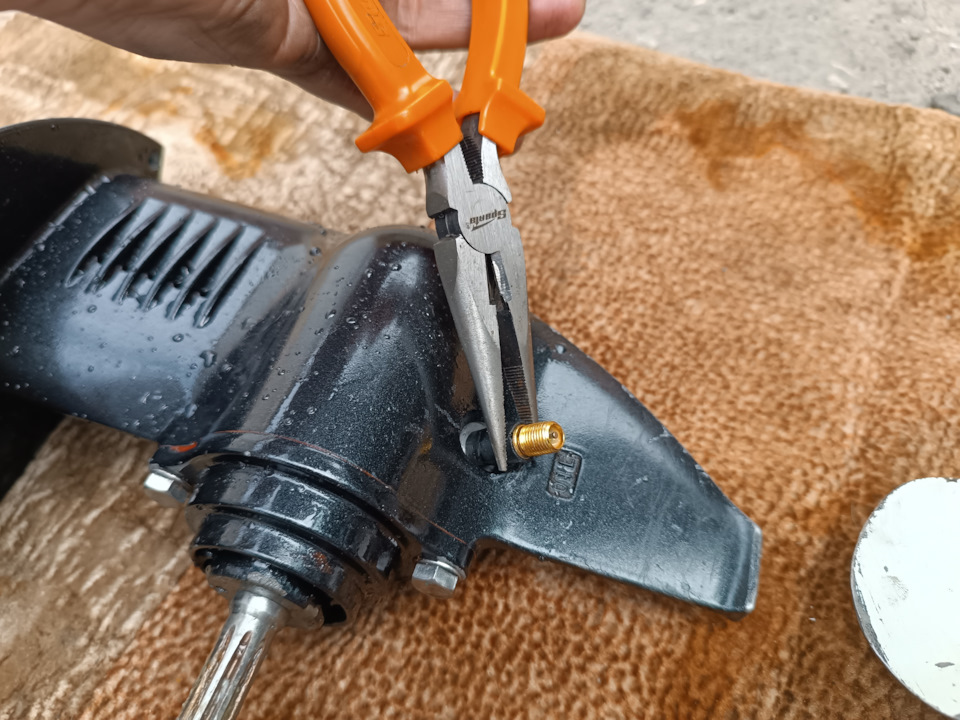

— Открутите винт сливного отверстия (1)

— Открутите винт контроля уровня масла (2)

— Полностью слейте масло (30-60 мин.)

— Через сливное отверстие (1) заполните редуктор трансмиссионным мас-

лом для лодочных моторов SAE#90 пока из контрольного отверстия (2) не

потечёт масло (75 мл). Замените прокладки и затяните винт (1) и винт (2).

Масло в двигателе и масло в редукторе меняется одновременно!

Исключение — ремонтные процедуры, когда масло меняется по

необходимости.

Проверьте, состояние анодов. При необходимости очистите, замените.

Аноды нельзя красить! Это приведет к коррозии двигателя.

Для поддержания ходовых качеств Вашей лодки необходимо периодически мыть\чистить дно

лодки от водорослей и наростов. Металлические корпуса можно покрывать необрастающей кра-

ской. Не рекомендуется покрывать корпуса краской на основе меди и графита. Это ускоряет

коррозию двигателя.

Чрезвычайные ситуации.

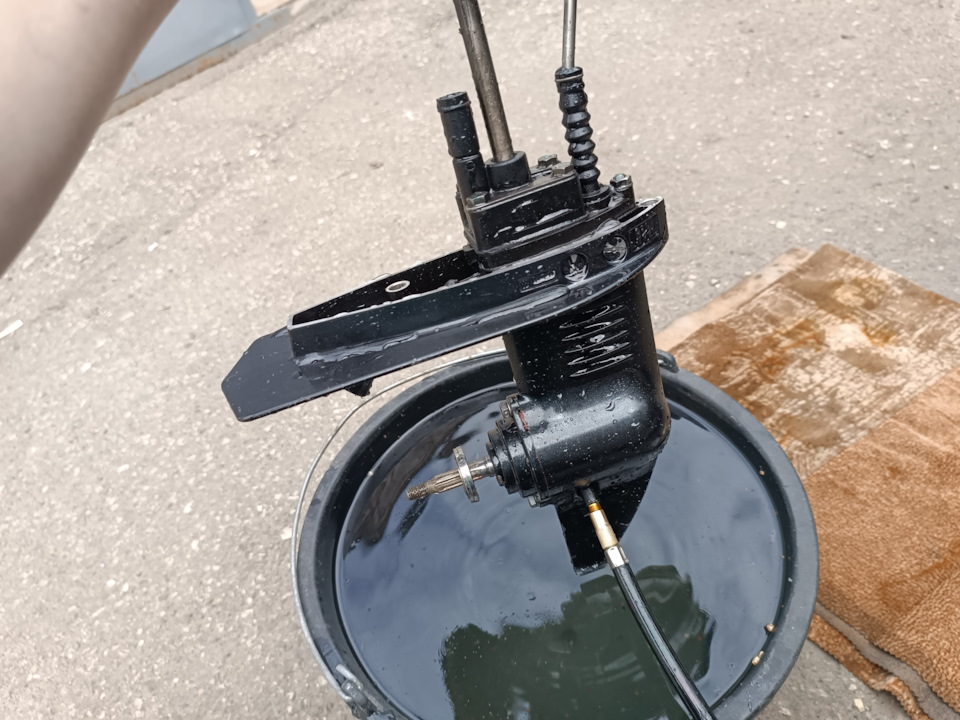

Повреждение редуктора при ударе

При транспортировке лодки с мотором или при ударе о под-

водное препятствие можно серьёзно повредить редуктор двига-

теля.

Если это произошло:

— немедленно заглушите двигатель ;

— проверьте двигатель, систему управления, лодку на наличие повреждений;

— даже если нет повреждений, медленно и осторожно возвращайтесь домой (к берегу)

— проверьте двигатель в сервисном центре.

Восстановление утопленного двигателя

Если мотор был утоплен, немедленно обратитесь к дилеру или в сервисный центр!

Обрыв троса ручного стартера

При проведении операций соблюдайте осторожность!

Не касайтесь вращающихся частей и элементов электропроводки!

Запускайте двигатель только после установки защитных кожухов!

Установите рычаг переключения передач в положение «нейтраль», выньте чеку.

18

Картинка с сайта: 3uch.ru

Снимите капот. С защитного кожуха ручного стартера снимите трос пускового обогатителя (под-

сос), трос пусковой защиты.

Открутите винты крепления, снимите защитный кожух и топливный бак.

Снимите ручной стартер, замените шнур, поставьте стартер на место.

Установите на место защитный кожух, закрутите винты.

Тросы подсоса и пусковой защиты установите в штатные места на защитном кожухе, установите

капот.

Если шнур получился слишком длинным, его можно укоротить со стороны ручки стартера.

Далее двигатель можно запускать обычным способом.

Неисправности мотора и способы их устранения

Тип

Вероятная причина

Действия по устранению

неисправности

Передача не в положении

Переключите в положение «нейтраль»

Двигатель

«нейтраль»

не запускается

Загрязнилась или вышла из строя

Очистить или заменить

свеча

Другой тип свечи

Заменить на NGK BR6HS

Слетел колпачок свечи

Проверить и плотно одеть

Повреждён высоковольтный кабель

Кабель заменить, соединения очистить,

свечи или плохое соединение

соединить надёжно и герметично

Не установлена чека безопасности

Установить и пристегнуть

согласно инструкции

Повреждены детали двигателя

Обратитесь к дилеру

Загрязнён топливный фильтр

Замените или очистите

Загрязнена топливная система

Обратитесь к дилеру

19

Картинка с сайта: 3uch.ru

Нестабильная

Закрыт воздушный клапан

Открутить на один оборот

работа

Загрязнилась или вышла из строя

Очистить или заменить

двигателя

свеча

на холостом

ходу

Другой тип свечи

Заменить на NGK BR6HS

Слетел колпачок свечи

Проверить и плотно одеть

Затруднена подача топлива

Проверьте топливную магистраль,

устраните препятствия

Топливо низкого качества или

Заполните бак чистым неэтилированным

загрязнено

бензином с октановым числом более 90

Повреждён высоковольтный кабель

Кабель заменить, соединения очистить,

свечи или плохое соединение

соединить надёжно и герметично

Загрязнён топливный фильтр

Замените или очистите

Загрязнена топливная система

Обратитесь к дилеру

Выдвинут рычаг пускового

После прогрева задвиньте

обогатителя

рычаг до упора

Неправильная регулировка

Обратитесь к дилеру

карбюратора

Повреждены детали двигателя

Обратитесь к дилеру

Повреждён гребной винт или шпонка

Винт — ремонт или замена, шпонка — только

гребного винта

замена

Неправильная регулировка

Подберите оптимальный наклон

наклона двигателя

Неправильная высота установки

Антикавитационная плита должна быть на

двигателя

25 мм ниже плоскости днища лодки

Загрязнено днище лодки

Очистите

Дейдвуд двигателя загрязнён

Удалите все лишнее, очистите дейдвуд

травой или другими посторонними

предметами

Чрезмерная

Загрязнилась или вышла из строя

Очистить или заменить

вибрация

свеча

двигателя

Другой тип свечи

Заменить на NGK BR6HS

Загрязнён топливный фильтр

Замените или очистите

Загрязнена топливная система

Обратитесь к дилеру

Неправильная регулировка

Обратитесь к дилеру

карбюратора

Повреждены детали двигателя

Обратитесь к дилеру

Повреждён гребной винт

Ремонт или замена

Повреждён вал гребного винта

Обратитесь к дилеру

На гребном винте посторонние пред-

Снимите и очистите винт, проверьте

меты (трава, верёвка, сеть..)

гребной вал и сальники

20

Картинка с сайта: 3uch.ru

Чрезмерная

Ослаблены болты крепления

Затяните болты

вибрация

двигателя

двигателя

Ослаблен поворотный механизм

Затяните

Повреждён поворотный механизм

Обратитесь к дилеру

Повреждены детали двигателя

Обратитесь к дилеру

21

Источник

Катера и лодки RIB (186)

Лодочные моторы (541)

Электрические моторы (127)

Лодки ПВХ (378)

Водометные лодки (167)

Электроника и навигация (569)

Мототехника (240)

Садовая техника (1456)

Силовая техника (318)

Товары для отдыха (416)

Рыбалка и туризм (340)

Транспортировка грузов (398)

Дополнительное оборудование (12471)

АКБ, защита, расходники (1248)

Запчасти для техники (7764)

Всего товаров: 186

Комплекты «Сел и ПОЕХАЛ» (2)

Vboats (62)

Northsilver (32)

СПЭВ (5)

Гиргис (4)

Berkut (25)

Swimmer (8)

Навигатор лодки RIB (45)

Forza Marine (2)

Shtoker (1)

Всего товаров: 2

  • Катера и лодки RIB (186)

    • Комплекты «Сел и ПОЕХАЛ» (2)

    • Vboats (62)

      • Комплекты лодка и мотор (27)

        • Комплекты с MERCURY (1)

      • VOLZHANKA (5)

      • VOYAGER (16)

      • FISHPRO (9)

      • YAVA (5)

    • Northsilver (32)

      • Лодки NorthSilver (3)

      • Серия Fish (7)

      • Серия Fish Sport (11)

      • Серия Fish Sport Special Edition (2)

      • Серия PRO (5)

      • Серия Universal (4)

    • СПЭВ (5)

      • Моторные лодки (5)

    • Гиргис (4)

    • Berkut (25)

      • Лодки Berkut (25)

    • Swimmer (8)

    • Навигатор лодки RIB (45)

      • Комплекты с моторами (10)

      • Лодки RIB (35)

    • Forza Marine (2)

    • Shtoker (1)

  • Лодочные моторы (541)

    • Honda (48)

      • До 30 лс (23)

      • От 30 до 100 лс (8)

      • От 100 до 200 лс (8)

      • Более 200 лс (9)

    • Mercury (97)

      • Двухтактные до 30 лс (16)

      • Двухтактные от 30 до 100 лс (8)

      • Четырехтактные до 30 лс (32)

      • Четырехтактные от 30 до 100 лс (11)

      • Четырехтактные от 100 до 200 лс (22)

      • Водометные двигатели (3)

      • Серия VERADO (2)

      • Четырехтактные более 200 лс (3)

    • Tohatsu (31)

      • Двухтактные (19)

      • Четырехтактные (12)

    • Suzuki (23)

      • Четырехтактные до 30 лс (1)

      • Четырехтактные от 100 до 200 лс (10)

      • Четырехтактные от 30 до 100 лс (6)

      • Четырехтактные более 200 лс (5)

      • Двухтактные до 40 лс (1)

    • Hidea (56)

      • Двухтактные (25)

      • Четырехтактные (31)

    • Gladiator (16)

      • Двухтактные (14)

      • Четырехтактные (2)

    • Parsun (86)

      • Четырехтактные (40)

      • Двухтактные (46)

    • HND (43)

      • Двухтактные (18)

      • Четырехтактные (25)

    • Reef Rider (52)

      • Двухтактные (19)

      • Четырехтактные (11)

      • Четырехтактные EFI (инжектор) (20)

      • Водометные (2)

    • Golfstream (47)

      • Двухтактные (26)

      • Четырехтактные (21)

    • Sea-PRO (19)

      • Двухтактные (10)

      • Четырехтактные (2)

      • Водометы и болотоходы (7)

    • Nissan-Marine (1)

      • Двухтактные (1)

    • Seanovo (2)

      • Двухтактные (2)

    • Yamaha (20)

      • Двухтактные до 30 лс (3)

      • Четырехтактные до 30 лс (3)

      • Четырехтактные от 30 до 100 лс (5)

      • Четырехтактные от 100 до 200 лс (7)

      • Четырехтактные более 200 лс (2)

  • Электрические моторы (127)

    • Minkota (14)

    • Motorguide (9)

    • Sea-PRO (16)

    • Haswing (14)

    • Garmin (3)

    • Haibo (3)

    • Watersnake (19)

    • Аксессуары и запчасти (49)

      • Винты (14)

      • Запчасти для электрических моторов (1)

      • Площадки, крепления (20)

      • Электрические компоненты (14)

  • Лодки ПВХ (378)

    • Solar (103)

    • Gladiator (135)

    • Наши Лодки (7)

    • Polar Bird (80)

    • X-River (49)

      • Агент (НДНД) (2)

      • Грейс (НДНД) (11)

      • Роки (НДВД) (36)

    • Badger (4)

  • Водометные лодки (167)

    • Русские Амфибии (10)

    • Выдра (69)

    • Solar (55)

    • Водометные лодочные моторы (8)

    • Водометные насадки (25)

  • Электроника и навигация (569)

    • Рыбопоисковое оборудование (116)

      • LOWRANCE (16)

      • GARMIN (15)

      • HUMMINBIRD (7)

      • RAYMARINE (1)

      • Аксессуары для оборудования (73)

        • Garmin (11)

        • Lowrance (58)

        • Humminbird (4)

      • Эхолоты ПРАКТИК (1)

      • Системы Panoptix, Active Target (3)

    • Радиостанции и все для них (38)

      • Радиостанции (22)

      • Антенны (16)

    • Морская акустика и магнитолы (121)

    • GPS Навигаторы (32)

      • Туристические навигаторы (15)

      • Аксессуары для навигаторов (17)

    • Карты для навигации (16)

    • Радары для лодок (7)

    • Морская сеть NMEA 2000 (45)

    • Крепеж для электроники (168)

      • Крепеж датчиков (9)

      • Крепление эхолотов (15)

      • Шаровые Крепления (139)

    • Авторулевые для катеров (2)

    • MagicBOX (3)

    • Регуляторы положения STRONGER (5)

    • ActiveTRIM для Mercury (3)

    • Ротаторы (17)

    • Видеокамеры на лодки (1)

  • Мототехника (240)

    • Квадроциклы (73)

      • Gladiator (9)

      • Yacota (39)

      • Apakani (21)

      • HND (4)

    • Мотоциклы (95)

      • Honda (61)

      • Moto Morini (21)

      • Royal Enfield (12)

      • GR (1)

    • Скутеры (20)

      • Honda (20)

    • Техника с ПРОБЕГОМ (16)

    • Гидроциклы (1)

    • Снегоходы (1)

      • Ирбис (1)

    • Мотоаксессуары (28)

    • Расходные материалы для мотоциклов (6)

  • Садовая техника (1456)

    • Снегоуборщики (34)

    • Газонокосилки (135)

    • Мотокосы (78)

    • Бензопилы (126)

    • Мотокультиваторы (11)

    • Воздуходувки (23)

    • Аксессуары для садовой техники (278)

      • Для снегоуборщиков (19)

      • Для газонокосилок (70)

      • Для мотокос (74)

      • Для мотокультиваторов (4)

      • Прочие (13)

    • Запчасти и расходники (754)

      • Аккумуляторные батареи (15)

      • Масла (70)

      • Свечи (373)

      • Фильтра масляные (113)

      • Фильтра топливные (132)

      • Фильтра воздушные (17)

      • Прочие смазки (34)

    • Аккумуляторная техника (10)

    • Пылесосы (профессиональне) (7)

  • Силовая техника (318)

    • Генераторы (201)

    • Мотопомпы (87)

    • Аксессуары для силовой техники (30)

      • Для генераторов (22)

      • Для мотопомп (6)

      • Блоки автоматики (2)

  • Товары для отдыха (416)

    • SUP доски (52)

    • Жилеты (189)

    • Буксируемые баллоны (66)

    • Вейкборды (3)

    • Водные лыжи (2)

    • Фалы, тросы, растяжки (51)

    • Сумки и чехлы (2)

    • Детские жилеты (11)

    • Жилеты для собак (5)

    • Спасательные круги и пояса (25)

    • Оборудование для буксировки (10)

  • Рыбалка и туризм (340)

    • Товары для туризма (68)

      • Боксы и контейнеры (16)

        • Контейнеры IRIS (16)

      • Автохолодильники (6)

      • Мебель для туризма (3)

      • Посуда (10)

      • Противомоскитные средства (6)

      • Кемпинг (5)

      • Палатки (2)

      • Водонепроницаемые чехлы и мешки (20)

    • Товары для рыбалки (21)

      • Удилища (1)

      • Зимняя рыбалка (5)

      • Сумки и рюкзаки (3)

      • Очки (12)

    • Сувенирная продукция (6)

    • Фонари (2)

    • Крепления и держатели эхолотов (3)

    • Троллинговая рыбалка (6)

    • Монтажные площадки и рельсы (25)

    • Подставки и держатели удилищ (163)

    • Тарги троллинговые (6)

    • Прочие аксессуары (10)

    • Промо ТОВАРы (30)

      • Бейсболки (3)

      • Ветровки (3)

      • Джерси (12)

      • Прочее (7)

      • Толстовки (5)

  • Транспортировка грузов (398)

    • Прицепы для лодок и катеров (41)

    • Ложементы с роликами (23)

    • Лебедки для прицепов (23)

    • Трапы на прицепы (29)

    • Направляющие на прицеп (12)

    • Устройство сцепки и стоянки (41)

    • Крепеж груза (27)

    • Дополнительное оборудование прицепов (63)

      • Запасные колеса и крепежи (11)

      • Каркасы и тенты (15)

      • Опорные колеса и держатели (33)

      • Пластиковые крышки для прицепов (4)

    • Запчасти для прицепов (15)

    • Колеса (6)

    • Трейлеры и тележки (8)

    • Упоры и ролики (38)

    • Электрооборудование прицепов (42)

    • Прицепы для снегоходов и ATV (30)

  • Дополнительное оборудование (12471)

    • Изделия Прокатись.ру (162)

      • Адаптеры и фланцы (12)

      • Гайки, барашки, фиксаторы (45)

      • Держатели кранцев (19)

      • Держатели приманок (9)

      • Кармашки для лодок (4)

      • Клеммники (8)

      • Кожухи (6)

      • Крепежи Panoptix, AT (3)

      • Крепление корзин (8)

      • Крепление фар (14)

      • Кронштейны для компасов (7)

      • Кронштейны на рейлинги и трубы (4)

      • Проходы борта, накладки (15)

      • Прочие товары (8)

    • Винты для лодочных моторов (2218)

      • Винты БУ и после Тестов (16)

      • Импеллеры (7)

      • Винты для электромоторов (16)

      • Универсальные винты (63)

      • Винты для Honda (173)

        • (2, 2.3) 2-2.3 л.с. (3)

        • (5) 4-6 л.с. (7)

        • (A) 8-20 л.с. (19)

        • (B) 25-30 л.с. (21)

        • (C) 40-60 л.с. (32)

        • (D) 60-100 л.с. (65)

        • (E) 115-250 л.с. (26)

      • Винты для Mercury (341)

        • (5) 4-6 л.с. (1)

        • (A) 8-15 л.с. (27)

        • (B) 15-25 л.с. (22)

        • (C) 25BF — 40 л.с. (69)

        • (D) 40-125 л.с. (52)

        • (E) 135-275 л.с. (121)

        • (F) Bravo 3 (29)

        • (F) Bravo Two (20)

      • Винты для Yamaha (405)

        • (2,3,4,5) 2-5 л.с. (11)

        • (6,8) 6-8 л.с. (18)

        • (A) 9.9-15 л.с. (37)

        • (B) 20-30 л.с. (49)

        • (С) 40-60 л.с. (77)

        • (D) 60-115 л.с. (98)

        • (E) 130-250 л.с. (115)

      • Винты для Johnson/OMC (204)

        • (8) 6-8 л.с. (3)

        • (A) 9.9-15 л.с. (24)

        • (B) 20-35 л.с. (21)

        • (C) 40-60 л.с. (18)

        • (D) 60-100 л.с. (25)

        • (E) 115-300 л.с. (113)

      • Винты для Suzuki (319)

        • (2.5) 2.5 л.с. (1)

        • (5) 4-6 л.с. (5)

        • (A) 9.9-15 л.с. (44)

        • (B) 20-30 л.с. (38)

        • (C) 40-60 л.с. (54)

        • (D) 70-140 л.с. (49)

        • (E) 150-300 л.с. (122)

      • Винты для Tohatsu/Nissan (161)

        • (2.5,3.5) 2.5-3.5 л.с. (3)

        • (5) 4-6 л.с. (8)

        • (8) 6-9.8 л.с. (15)

        • (A) 9.9-20 л.с. (34)

        • (B) 25-40 л.с. (39)

        • (C) 40-60 л.с. (53)

      • Винты для Volvo Penta (144)

        • (E) AQUAMATIC (LongHUB) (54)

        • (E) SX Drive (65)

        • Duo Prop (20)

      • Винты Rubex (156)

        • (C) 35-70 л.с. (13)

        • (D) 40-140 л.с. (30)

        • (E) 135-300 л.с. (113)

      • Установочные комплекты (213)

    • Оборудование для лодок ПВХ (773)

      • Аксессуары для ПВХ (74)

      • Клапаны для лодок ПВХ (51)

      • Колеса для лодок (40)

      • Консоли и тарги (14)

      • Накладки на сидения (73)

      • Насосы воздушные (66)

        • Насосы электрические (29)

        • Насосы ножные и ручные (26)

        • Аксессуары для насосов (11)

      • Прочее оборудование для лодок (141)

      • Ручки, рымы, накладки на транец (137)

      • Сидения, крепления для ПВХ лодок (39)

      • Тележки для лодок ПВХ (4)

      • Трапы для надувных лодок (18)

      • Сумки и чехлы (14)

      • Коврики и настилы для лодок ПВХ (29)

      • Тенты для лодок ПВХ (82)

        • Тенты стояночные (15)

        • Тенты транспортировочные (1)

        • Тенты носовые (22)

        • Тенты трансформеры (25)

        • Транспортировочные тенты (11)

      • Элементы усиления лодок (30)

    • Оборудование для Катеров (50)

    • Рулевые системы (1407)

      • Гидравлическое управление (301)

        • Аксессуары для ГСУ (142)

        • Гидроцилиндры (26)

        • Комплекты ГСУ (57)

        • Помпы рулевые (25)

        • Шланги гидравлические (51)

      • Механическое управление (41)

      • Штурвалы (252)

      • Рулевые троса (143)

      • Троса газ-реверс (258)

      • Контроллеры газ-реверс (100)

      • Рулевые консоли (22)

      • Аксессуары для СДУ (161)

        • Адаптеры и фитинги (46)

        • Кожухи тросов (64)

        • Опоры рулевого троса (26)

        • Рычаги рулевые (25)

      • Подруливающие системы (45)

      • Комплекты рулевого управления (84)

    • Принадлежности для лодок и катеров (352)

      • Трапы (144)

      • Транцевые плиты (84)

      • Интерцепторы (1)

      • Стеклоочистители и стекла (123)

        • Поводки (38)

        • Приводы стеклоочистителя (46)

        • Стекла (9)

        • Щетки (30)

    • Принадлежности для моторов (308)

      • Накладки на транцы, прочее (53)

      • Транцы выносные механические (59)

      • Выхлопные шланги (4)

      • Гидрокрылья (24)

      • Промывка и замена масла (22)

      • Стойки и тележки под моторы (32)

      • Транцы выносные электрические (31)

      • Удлинители румпеля (9)

      • Чеки предохранительные (71)

      • Шланги для систем охлаждения (2)

    • Бортовые системы лодок и катеров (1384)

      • Топливная система (577)

        • Адаптеры, коннекторы (89)

        • Баки и канистры (185)

        • Крышки, горловины, патрубки (130)

        • Топливные фильтра (51)

        • Шланги, груши, хомуты (88)

        • Топливные помпы (21)

      • Осушительная система (413)

        • Насосы электрические (134)

        • Насосы ручные и ножные (15)

        • Поплавковые переключатели (15)

        • Ремкомплекты насосов (30)

        • Панели управления помп (19)

        • Дренажные аксессуары (182)

      • Фановая система (150)

        • Баки сточные (11)

        • Горловины фановой системы (1)

        • Насосы фановой системы (23)

        • Раковины (3)

        • Унитазы (54)

        • Шланги фановой системы (12)

        • Аксессуары фановой системы (46)

      • Система пресной воды (220)

        • Баки для воды (8)

        • Горловины для пресной воды (9)

        • Душевая система (61)

        • Насосы системы пресной воды (88)

        • Фитинги системы пресной воды (53)

      • Автономные отопители (24)

    • Электрооборудование катеров и лодок (1075)

      • Зарядные устройства (69)

      • Контроль за АКБ, индикаторы заряда (10)

      • Предохранители (123)

      • Переключатели и клеммы АКБ (98)

      • Панели переключателей (135)

      • Переключатели (260)

      • Штекеры и гнезда прикуривателя (137)

      • Звуковые сигналы, горны (59)

      • Вентиляторы трюмные (11)

      • Изоляция, маркировка (4)

      • Клеммы монтажные (88)

      • Крепление АКБ (26)

      • Оборудование для берегового питания (15)

      • Разъемы, наконечники (27)

      • Провода (13)

    • Палубное оборудование (1101)

      • Палубные покрытия (87)

      • Весла, багры (166)

      • Крышки вентиляции (65)

      • Леерное оборудование (134)

      • Люки палубные и комплектующие (77)

      • Платформы для купания (18)

      • Поручни и ступени (74)

      • Тентовое оборудование (134)

      • Технологические люки (131)

      • Трапы (144)

      • Флагштоки и основания (40)

    • Чехлы и тенты (193)

      • Чехлы и пыльники для лодочных моторов (189)

      • Чехлы для лодок ПВХ (3)

      • Для прочего оборудования (1)

    • Якорно-швартовое оборудование (1370)

      • Лебедки якорные (127)

      • Якоря (276)

      • Якорные шнуры, троса, лини (165)

      • Роульсы (66)

      • Цепи якорные (22)

      • Аксессуары и запчасти для якорных лебедок (136)

      • Вертлюги якорные (58)

      • Звенья цепные соединительные (22)

      • Стопоры для якорных цепей (5)

      • Швартовое оборудование (194)

      • Буи и кранцы (271)

      • Корзины для кранцев и крепеж (28)

    • Мебель судовая (442)

      • Амортизационные стойки (38)

      • Сидения (213)

      • Стойки для сидений (136)

      • Стойки столешниц (42)

      • Столешницы (13)

    • Дельные вещи (335)

      • Блоки (9)

      • Карабины (43)

      • Коуши (4)

      • Крепеж из нержавеющей стали (3)

      • Обушки, зажимы для тросов (20)

      • Планки (29)

      • Рым-болты (75)

      • Скобы такелажные (93)

      • Талрепы, штифты, стопорные кольца (47)

      • Хомуты, заглушки для труб (12)

    • Фурнитура, предметы интерьера (383)

      • Замки, фиксаторы, ручки (130)

      • Крючки для одежды (17)

      • Петли (105)

      • Принадлежности для хранения (131)

    • Оборудование для яхт, такелаж (38)

      • Палубные органайзеры (4)

      • Шкоты, фалы, тросы для яхт и лодок (34)

    • Приборы контроля (419)

      • Тахометры (39)

      • Multitronics Все в Одном (15)

      • Приборы PARSUN | HIDEA (3)

      • Амперметры (10)

      • Вольтметры (29)

      • Датчики (119)

        • Датчики давления масла (9)

        • Датчики лага (1)

        • Датчики тахометра (5)

        • Датчики темпер воды (6)

        • Датчики темпер масла (3)

        • Датчики угла поворота (3)

        • Датчики уровня воды/топлива (85)

        • Датчики сточных вод (7)

      • Держатели приборов (5)

      • Индикаторы заряда батареи (6)

      • Комбинированные приборы (10)

      • Компасы (2)

      • Приборы Bep Marine (1)

      • Приборы HONDA (12)

      • Приборы Mercury (26)

      • Приборы Yamaha (2)

      • Спидометры (33)

      • Счетчики моточасов (9)

      • Трим-указатели (19)

      • Часы кварцевые (6)

      • Указатели уровня (73)

        • Указатели давления масла (7)

        • Указатели положения руля (4)

        • Указатели температуры воды (17)

        • Указатели температуры масла (4)

        • Указатели уровня воды (8)

        • Указатели уровня сточных вод (4)

        • Указатели уровня топлива (29)

    • Осветительное оборудование (605)

      • Внутреннее освещение (86)

      • Лампочки (14)

      • Навигационные огни (304)

      • Наружное освещение (69)

      • Прожекторы (132)

  • АКБ, защита, расходники (1248)

    • Аккумуляторные батареи (127)

      • Для катеров и электромоторов (88)

        • Глубокого разряда (тяговые) (59)

        • Старт+Тяга (универсальные) (22)

        • Стартерные АКБ (7)

      • Для мототехники (31)

      • Для силовой и садовой техники (7)

      • Для эхолотов (1)

    • Масла (70)

    • Свечи (373)

    • Фильтры масляные (113)

    • Фильтры топливные (132)

    • Фильтры воздушные (17)

    • Прочие смазки (40)

      • Гидравлические жидкости и масла (6)

      • Трансмиссионные масла (13)

      • Специальные смазки и жидкости (21)

    • Услуги нашего сервисного центра (28)

    • Анодная защита техники (242)

    • Ремонт и уход за лодками катерами (23)

      • International (3)

      • Nautical (1)

      • Наборы для ухода за палубой (3)

      • Прочие материал (16)

    • Защита днища лодки (64)

    • Защита двигателя (7)

    • Сервисные наборы (комплект) (12)

      • Для лодочных моторов (11)

      • Для садовой техники (1)

  • Запчасти для техники (7764)

    • Запчасти для лодочных моторов (3039)

      • Запчасти для водометных насадок (101)

      • Запчасти для подвесных моторов (2567)

        • Детали для ПЕРЕДЕЛОК в ДУ (34)

        • Впускная система (35)

        • Выпускная система (44)

        • Запчасти двигателя (828)

          • Гайки и шпонки маховика (6)

          • Гильзы (10)

          • Игольчатые подшипники (65)

          • Коленчатые валы (2)

          • Подшипники коленвала (118)

          • Поршневые кольца (98)

          • Поршневые пальцы (35)

          • Поршни (149)

          • Прокладки (178)

          • Сальники (88)

            • Сальники Mercury (19)

            • Сальники Suzuki (17)

            • Сальники Tohatsu (13)

            • Сальники Yamaha (39)

          • Стопорные кольца (7)

          • Уплотнительные кольца (15)

          • Шатунные пальцы (13)

          • Шатуны (44)

        • Запчасти редуктора (735)

          • Валы ведущие (вертикальные) (44)

          • Гайки ведущей шестерни (13)

          • Гайки корпуса (9)

          • Гребные валы (42)

          • Заглушки (пробки) сливные (7)

          • Корпусы подшипников (14)

          • Подшипники ведущего (вертикального) вала (47)

          • Подшипники гребного вала (22)

          • Подшипники шестерен (33)

          • Прокладки (101)

          • Сальники (124)

            • Сальники Mercury (25)

            • Сальники Suzuki (22)

            • Сальники Tohatsu (19)

            • Сальники Yamaha (58)

          • Стопорные кольца (1)

          • Уплотнительные кольца (30)

          • Храповики (38)

          • Шестерни ведущие (74)

          • Шестерни заднего хода (62)

          • Шестерни переднего хода (74)

        • Инструмент (4)

        • Система запуска двигателя (93)

          • Бендиксы (20)

          • Запчасти для электростартеров (8)

          • Запчасти ручного стартера (35)

          • Реле стартера (12)

          • Стартеры электрические (18)

        • Система охлаждения (476)

          • Датчики температуры (1)

          • Крыльчатки помп охлаждения (204)

          • Насосы охлаждения (157)

          • Прокладки (43)

          • Термостаты (37)

          • Уплотнительные кольца (17)

          • Шпонки (17)

        • Система управления (86)

        • Топливная система (133)

          • Диафрагмы (мембраны) (28)

          • Запчасти карбюратора (43)

          • Прокладки топливного насоса (23)

          • Ремкомплекты топливного насоса (12)

          • Топливные насосы (27)

        • Электрооборудование (99)

          • Выпрямители (6)

          • Высоковольтные провода (5)

          • Генераторы (12)

          • Датчики (6)

          • Замки зажигания (5)

          • Катушки зажигания (27)

          • Кнопки (14)

          • Коммутаторы (12)

          • Регуляторы напряжения (12)

      • Запчасти для стационарных моторов (371)

        • Впускная система (7)

        • Выпускная система (47)

        • Запчасти для угловых колонок (135)

          • Валы (5)

          • Гофры (15)

          • Запчасти редуктора (17)

          • Карданные валы и крестовины (5)

          • Подшипники (20)

          • Прокладки и сальники (28)

          • Система управления (45)

        • Инструмент (8)

        • Навесное оборудование двигателя (9)

        • Поршневые кольца (1)

        • Прокладки и сальники двигателя (3)

        • Прочие запчасти двигателя (4)

        • Система зажигания (42)

        • Система запуска двигателя (8)

        • Система охлаждения (75)

        • Топливная система (26)

        • Фильтры (6)

    • Запчасти для Газонокосилок (4)

    • Запчасти для Генераторов (1)

    • Запчасти для гидроцикла (682)

      • Аксессуары (1)

      • Водометная установка (120)

        • Водозаборные решетки (8)

          • Водозаборные решетки Honda (1)

          • Водозаборные решетки Kawasaki (1)

          • Водозаборные решетки Sea-Doo (4)

          • Водозаборные решетки Yamaha (2)

        • Запчасти для водометов (87)

          • Запчасти для водометов Kawasaki (12)

          • Запчасти для водометов Sea-Doo (60)

          • Запчасти для водометов Yamaha (15)

        • Кольца импеллеров (21)

        • Корпусы импеллеров (4)

          • Корпусы импеллеров Sea-Doo (1)

          • Корпусы импеллеров Yamaha (3)

      • Впускная система (13)

        • Лепестковые клапаны (3)

          • Лепестковые клапаны Kawasaki (2)

          • Лепестковые клапаны Yamaha (1)

        • Роторные клапаны (5)

        • Турбина, суперчарджер (5)

      • Выпускная система (15)

        • Выпускная система Sea-Doo (13)

        • Выпускная система Yamaha (2)

      • Двигатель (290)

        • Вкладыши (11)

          • Коренные вкладыши Sea-Doo (2)

          • Коренные вкладыши Yamaha (4)

          • Шатунные вкладыши Sea-Doo (2)

          • Шатунные вкладыши Yamaha (3)

        • Запчасти ГРМ (40)

          • Запчасти ГРМ Sea-Doo (11)

            • Болты (1)

            • Клапаны (4)

            • Маслосъемные колпачки (1)

            • Напраляющие клапанов (1)

            • Натяжители и успокоители цепей (2)

            • Пружины (2)

          • Запчасти ГРМ Yamaha (29)

            • Клапаны (8)

            • Маслосъемные колпачки (4)

            • Направляющие клапанов (4)

            • Натяжитеи цепей (3)

            • Пружины (3)

            • Успокоители и направляющие цепей (5)

            • Цепи (2)

        • Игольчатые подшипники (7)

        • Коленчатые валы в сборе (5)

        • Опоры, подушки двигателя (13)

          • Опоры двигателя Sea-Doo (6)

          • Опоры двигателя Yamaha (2)

          • Регулировачные шайбы Sea-Doo (3)

          • Регулировачные шайбы Yamaha (2)

        • Подшипники коленчатых валов (15)

        • Поршневые кольца (50)

          • BRP (25)

            • Двигатели Rotax 1503 (3)

            • Двигатели Rotax 717/787/787RFI (8)

            • Двигатели Rotax 900 ACE (2)

            • Двигатели Rotax 951 (5)

            • Двигатели Rotax 951DI (7)

          • Yamaha (25)

            • Двигатели 1100 (3)

            • Двигатели 1300R (4)

            • Двигатели 701/1100 (7)

            • Двигатели 760/1200 (6)

            • Двигатели 800/1200R (5)

        • Поршни (1)

          • Поршневые к-ты Sea-Doo (1)

        • Прокладки (98)

          • Верхние к-ты прокладок Kawasaki (2)

          • Верхние к-ты прокладок Sea-Doo (14)

          • Верхние к-ты прокладок Yamaha (15)

          • Полные к-ты прокладок Kawasaki (10)

          • Полные к-ты прокладок Sea-Doo (22)

          • Полные к-ты прокладок Yamaha (24)

          • Прокладки по отдельности (11)

        • Сальники (28)

          • Сальники Sea-Doo (19)

          • Сальники Yamaha (9)

        • Шатуны (22)

          • Шатуны Kawasaki (4)

          • Шатуны Sea-Doo (13)

          • Шатуны Yamaha (5)

      • Импеллеры (134)

        • Запчасти и принадлежности для импеллеров (32)

          • Инструмент (15)

          • Манжеты (17)

        • Импеллеры AC TigerShark (2)

        • Импеллеры Honda (1)

        • Импеллеры Kawasaki (17)

        • Импеллеры Mercury Sport Jet (1)

        • Импеллеры Polaris (1)

        • Импеллеры Sea-Doo (45)

        • Импеллеры Yamaha (35)

      • Система запуска двигателя (24)

        • Бендиксы (6)

        • Реле стартера (5)

        • Стартеры (13)

      • Система смазки (14)

        • Запчасти масляной системы (14)

      • Топливная система (17)

        • Запчасти для карбюраторов (13)

        • Топливные насосы (3)

        • Форсунки (1)

      • Тросы управления (4)

      • Фильтры (15)

        • Воздушные (3)

        • Масляные (7)

        • Топливные (5)

      • Электрооборудование (27)

        • Выключатели (5)

        • Датчики (3)

        • Катушки зажигания (6)

        • Коммутаторы (1)

        • Регуляторы напряжения (10)

        • Старторы (2)

      • Элементы корпуса (8)

    • Запчасти для Мотокос (1)

    • Запчасти для Снегоуборщиков (16)

    • Запчасти для квадроцикла (1402)

      • Аксессуары для квадроциклов и мотовездеходов (48)

        • Акустика и аудиокомпоненты (2)

        • Держатели свечей (2)

        • Защита для квадроциклов (30)

          • Защита для Arctic Cat (4)

          • Защита для BRP Can-Am (2)

          • Защита для Honda (6)

          • Защита для Kawasaki (4)

          • Защита для Polaris (6)

          • Защита для Stels (5)

          • Защита для Suzuki (2)

          • Защита для Yamaha (1)

        • Защита рук (2)

        • Лебедки для квадроциклов (9)

        • Подогревы ручек и курка газа (1)

        • Ремонт шин (1)

        • Сэнд-треки (1)

      • Запчасти для квадроциклов и мотовездеходов (991)

        • Впускная система (9)

        • Выпускная система (17)

          • Уплотнительные кольца глушителя (17)

        • Двигатель (194)

          • Клапаны (28)

          • Опоры (подушки) двигателя (9)

          • Поршневые кольца (13)

          • Поршни (38)

          • Прокладки (67)

          • Сальники (16)

          • Цилиндры (10)

          • Шатуны (13)

        • Органы управления (15)

        • Подвеска (140)

          • Амортизаторы (49)

          • Ремкомплекты подвески (47)

            • Втулки подвески Polaris (14)

            • Комплекты втулок задних рычагов (13)

            • Комплекты втулок передних рычагов (15)

            • Пальцы подвески Polaris (5)

          • Стойки и втулки стабилизатора (14)

          • Шаровые опоры (30)

        • Подшипники NSK (7)

        • Рулевое управление (46)

          • Запчасти рулевой колонки (10)

          • Рулевые наконечники (36)

        • Световое оборудование (5)

          • Задние фонари (2)

          • Прожекторы (3)

        • Система охлаждения (36)

        • Топливная система (10)

          • Бензонасосы (6)

          • Запчасти для карбюраторов (4)

        • Тормозная система (80)

          • Выключатели (2)

          • Ремкомплекты тормозных цилиндров (13)

          • Тормозные диски (8)

          • Тормозные колодки BRONCO (металлические) (35)

          • Тормозные колодки BRONCO (полуметаллические) (22)

        • Трансмиссия (316)

          • Ведущие вариаторы (25)

          • Запчасти для вариаторов (17)

            • Запчасти для оригинальных вариаторов (17)

          • Запчасти карданного вала (18)

          • Запчасти редуктора (38)

          • Приводы в сборе (83)

            • Приводы для Arctic Cat (3)

            • Приводы для BRP Can-Am (27)

            • Приводы для Kawasaki (5)

            • Приводы для Polaris (25)

            • Приводы для Suzuki (2)

            • Приводы для Yamaha (21)

          • Прокладки и сальники (39)

          • Пыльники шрус (38)

          • Ремни вариаторов (41)

          • Ступичные подшипники (16)

          • Съемники вариаторов (1)

            • Съемники оригинальных ведущих вариаторов (1)

        • Фильтры (53)

          • Воздушные (32)

          • Масляные (20)

          • Топливные (1)

        • Части кузова (9)

          • Крепеж для платика (6)

          • Прочее (1)

          • Стекла ветровые (2)

        • Электрооборудование (54)

          • Запчасти для электростартеров (2)

          • Катушки зажигания (13)

          • Коммутаторы (1)

          • Регуляторы напряжения (12)

          • Реле стартера (соленоиды) (9)

          • Стартеры (9)

          • Старторы (8)

      • Запчасти для китайских квадроциклов (339)

      • Канистры экспедиционные (24)

        • Аксессуары к канистрам (24)

    • Запчасти для мотоциклов (569)

      • Аксессуары для аккумуляторов (1)

      • Аксессуары для кроссовых мотоциклов (11)

      • Запчасти для дорожных мотоциклов (156)

        • Выхлопная система (20)

        • Колесные подшипники (8)

        • Масляные фильтры (4)

        • Прокладки двигателя (89)

        • Пыльники вилки (4)

        • Рулевое управление (4)

        • Сальники вилки (25)

        • Сальники двигателя (2)

      • Запчасти для кроссовых и эндуро мотоциклов (3)

        • Двигатель (3)

          • Запчасти ГРМ (1)

          • Цилиндры (2)

      • Зарядные устройства для мото аккумуляторов (3)

      • Звезды для мотоциклов (266)

        • Звезды RK 420 (3)

        • Звезды RK 520 (118)

        • Звезды RK 525 (78)

        • Звезды RK 530 (67)

      • Тормозные диски для мотоциклов (1)

      • Тормозные колодки для мотоциклов (7)

      • Тормозные шланги для мотоциклов (2)

      • Фильтры (36)

        • Воздушные фильтры (28)

        • Масляные фильтры (8)

      • Цепи для мотоциклов и квадроциклов (83)

        • Замки для цепей RK 420 (4)

        • Замки для цепей RK 428 (3)

        • Замки для цепей RK 520 (14)

        • Замки для цепей RK 525 (4)

        • Замки для цепей RK 530 (3)

        • Инструмент для цепей (2)

        • Цепи RK 420 (6)

        • Цепи RK 428 (8)

        • Цепи RK 520 (17)

        • Цепи RK 525 (13)

        • Цепи RK 530 (9)

    • Запчасти для снегоходов (2050)

      • Аксессуары для снегоходов (144)

        • Аксессуары (91)

          • RCA переходники (12)

          • Выключатели (3)

          • Горные стропы (2)

          • Защита рук (1)

          • Зеркала (12)

          • Лавинные лопаты (4)

          • Подогревы ручек курка и газа (11)

          • Скребки для охлаждения склизов (20)

          • Сумки для снегоходов с подогревом (2)

          • Чехлы для снегоходов (13)

          • Шипы (1)

          • Элементы руля (10)

        • Защита днища (2)

        • Инструмент (13)

        • Накладки-расширители для лыж (15)

        • Принадлежности для транспортировки, хранения, обслуживания (19)

        • Сани-волокуши для снегоходов (4)

      • Запчасти для импортных снегоходов (1888)

        • Впускная система (46)

          • Впускные патрубки (29)

          • Лепестковые клапаны (13)

          • Прокладки (4)

        • Выхлопная система (96)

          • Датчики (7)

          • Запчасти RAVE клапана (12)

          • Прокладки (33)

          • Прочее (1)

          • Пружины крепления глушителя (14)

          • Уплотнительные кольца глушителя (29)

        • Двигатель (460)

          • Гильзы (35)

            • Arctic Cat (3)

            • BRP (19)

            • Polaris (11)

            • Yamaha (2)

          • Игольчатые подшипники (12)

          • Инструмент (5)

          • Коленчатые валы (6)

          • Опоры (подушки) двигателя (31)

          • Подшипники коленчатого вала (30)

          • Поршневые кольца (42)

            • Arctic Cat (2)

            • BRP (27)

            • Polaris (8)

            • Yamaha (5)

          • Поршни (111)

            • Arctic Cat (15)

            • BRP (54)

            • Polaris (26)

            • Yamaha (16)

          • Прокладки двигателя (84)

            • Arctic Cat (14)

            • BRP (42)

            • Polaris (23)

            • Yamaha (5)

          • Прочие запчасти двигателя (7)

          • Сальники (33)

          • Цилиндры (11)

          • Шатуны (28)

            • Arctic Cat (4)

            • BRP (14)

            • Polaris (7)

            • Yamaha (3)

          • Щеки коленчатого вала (25)

        • Задняя подвеска (173)

          • Амортизаторы (35)

            • Arctic Cat (6)

            • BRP (19)

            • Polaris (10)

          • Валы (1)

          • Запчасти задней подвески (52)

          • Ролики (катки) задней подвески (36)

            • Arctic Cat (6)

            • BRP (12)

            • Polaris (6)

            • Yamaha (12)

          • Склизы для снегоходов (49)

            • Склизы Arctic Cat (6)

            • Склизы BRP (13)

            • Склизы Polaris (14)

            • Склизы Yamaha (16)

        • Органы управления снегохода (110)

          • Выключатели (39)

          • Курки (13)

          • Рукоятки руля (грипсы) (1)

          • Тросы управления (57)

        • Передняя подвеска (200)

          • Амортизаторы (15)

          • Коньки лыж снегоходов (39)

          • Элементы подвески (146)

            • Демпферы лыж (16)

            • Крепёж (3)

            • Рычаги и втулки (120)

            • Стойки стабилизатора (4)

            • Тяги (3)

        • Подшипники NSK (76)

        • Прочие запчасти для снегоходов (36)

        • Рулевое управление (55)

          • Прочие запчасти рулевого управления (13)

          • Рулевые наконечники (29)

          • Рулевые рычаги и тяги (13)

        • Световое оборудование (25)

          • Задние фонари и плафоны (23)

          • Фары (2)

        • Система запуска двигателя (88)

          • Бендиксы (10)

          • Запчасти для электростартеров (6)

          • Реле стартера (соленоиды) (11)

          • Ручные стартеры (34)

          • Стартеры электрические в сборе (27)

            • Arctic Cat (4)

            • BRP (10)

            • Polaris (5)

            • Yamaha (8)

        • Система охлаждения (28)

        • Топливная система (57)

        • Тормозная система (30)

          • Колодки тормозные (17)

            • Arctic Cat (3)

            • BRP (3)

            • Polaris (6)

            • Yamaha (5)

          • Ремкомплекты тормозных цилиндров (8)

          • Тормозные ручки (5)

        • Трансмиссия (113)

          • Валы трансмиссионные (3)

          • Запчасти для вариаторов (59)

          • Запчасти КПП (16)

          • Инструмент для вариаторов (5)

          • Прокладки (9)

          • Ремни вариаторов (2)

          • Сальники (8)

          • Тросики спидометра (4)

          • Шестерни КПП (7)

        • Фильтры для снегоходов (47)

          • Воздушные фильтры (6)

          • Масляные фильтры (13)

          • Топливные фильтры (28)

        • Электросистема (131)

          • Датчики (32)

          • Замки зажигания (20)

          • Катушки зажигания (29)

          • Реле регуляторы напряжения (22)

          • Старторы (28)

        • Элементы корпуса и стекла (117)

          • Бамперы (21)

          • Замки капота (25)

          • Принадлежности для стекол (10)

          • Стекла ветровые (55)

            • Arctic Cat (10)

            • BRP (20)

            • Polaris (7)

            • Yamaha (18)

          • Элементы корпуса (6)

      • Запчасти для российских снегоходов (18)

  • Шоу-рум
  • Наше производство
  • Сервис-центр
  • Наша жизнь
    • Мероприятия
    • Новости
    • Обзоры техники
    • База знаний
    • Работы сервиса
  • Акции
  • Статьи
  • Прокат
  • Вакансии
  • Контакты

Заказать звонок
8 800 500-46-74

  • 8 495 215-08-31 Салон — Формула Х
  • 8 495 215-08-41 Сервисный центр
  • 8 495 215-07-89 Отдел катеров
  • 8 495 215-56-10 Отдел мотоциклов

Избранное

Корзина

Итого:
0 p

Редактировать

Оформить заказ

Вход

Каталог

Избранное

Корзина

Итого:
0 p

Редактировать

Оформить заказ

Вход

Главная страница

Инструкции

Лодочные моторы

Бензиновые

Hidea HDF 5 HS

Лодочный мотор бензиновый Hidea HDF 5 HAS

Четырехтактные

2 отзыва

Поделиться новостью:

Похожие статьи

Инструкция к лодочному мотору Mercury 9.9 247cc

Читать полностью

Honda BF50 инструкция

Читать полностью

Honda BF20 инструкция

Читать полностью

Hidea HD 9,8FHS

Читать полностью

Hidea HD 9,9FHS

Читать полностью

HDX T 9,9 BMS R-Series

Читать полностью

Honda BF60 инструкция

Читать полностью

Инструкция по эксплуатации

Читать полностью

Похожие товары

Лодочный мотор бензиновый Hidea HDF 6 HS (без бака)

Четырехтактные

2 отзыва

Лодочный мотор бензиновый Hidea HDF 5 HAS

Четырехтактные

2 отзыва

Лодочный мотор бензиновый Hidea HDF 5 HAL

Четырехтактные

1 отзыв

Сайт

  • Каталог товаров
  • Услуги
  • Сервис
  • База знаний

Компания

  • О нас
  • Контакты
  • Прокатись Гарден

Магазин

  • Адреса магазинов
  • Оплата и доставка
  • Обмен и возврат
  • Договор оферты

Оказываем полный спектр услуг и поддержку в любом вопросе потому что любим своего клиента

Данный сайт носит исключительно информационный характер. Все представленные предложения не являются офертой, определяемой статьей 437 ГК РФ.

Для получения подробной информации свяжитесь с нашим менеджером. Copyright © Прокатись.ру, info@prokatis.ru

© 2025 «Прокатись.ру

Политика обработки персональных данных
Информация о сайте

Заказать звонок

*Контактное лицо:

*Телефон:

Удобное время:

10:00 — 12:00

12:00 — 16:00

16:00 — 20:00

Тема:

Консультация по продаже

Вопрос по доставке

Вопрос в сервисный центр

Требуется Аренда техники

Узнать, что с моим заказом

Номер заказа

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных

Заполните форму — мы перезвоним!

*Имя:

*Телефон:

Комментарий:

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных

Спасибо, Ваш запрос звонка успешно отправлен.

Наш менеджер позвонит Вам в указанное время и ответит на все интересующие вопросы.

Вы в любой момент можете позвонить сами по номеру

8 495 646-88-68

назвать номер запроса (№ )
и задать интересующие вопросы.

ОК

Заявка на получение консультации по кредиту

Фамилия:

Имя:

Отчество:

Контактный телефон:

Регион покупки техники:

Регион Вашего проживания:

E-mail:

Удобное время:

Комментарий:

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных

Спасибо, Ваш запрос успешно отправлен.

Наш менеджер позвонит Вам в указанное время и ответит на все интересующие вопросы.

Вы в любой момент можете позвонить сами по номеру

8 495 646-88-68

назвать номер запроса (№ )
и задать интересующие вопросы.

ОК

Выберите подарки

Подарков на сумму
0 p
0 p
Выбрать

Каталог

Катера и лодки RIB

186 товаров

Лодочные моторы

541 товар

Электрические моторы

127 товаров

Лодки ПВХ

378 товаров

Водометные лодки

167 товаров

Электроника и навигация

569 товаров

Мототехника

240 товаров

Садовая техника

1456 товаров

Силовая техника

318 товаров

Товары для отдыха

416 товаров

Рыбалка и туризм

340 товаров

Транспортировка грузов

398 товаров

Дополнительное оборудование

12471 товар

АКБ, защита, расходники

1248 товаров

Запчасти для техники

7764 товара

Вход на сайт

Запомнить меня

Забыли пароль?

Вход через соц. сети

Нет аккаунта? Зарегистрируйтесь, это займёт несколько минут.

Регистрация

Нет аккаунта? Регистрация

Восстановление пароля

Регистрация

Согласен с правилами пользования

Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики обработки персональных данных

Вход через соц. сети

Мы знаем что и когда вам нужно

Возможности сайта

Уже зарегистрированы? Вход

Спасибо, Ваш запрос успешно отправлен.

Наш менеджер позвонит Вам и ответит на все интересующие вопросы.

Вы в любой момент можете позвонить сами по номеру

8 495 646-88-68

и задать интересующие вопросы.

ОК

Источник

HDF5HAS — 87 600 ₽

HDF5HAL — 89 100 ₽

4х тактный карбюраторный лодочный мотор мощностью 5 л.с. Мотор имеет переднюю передачу и нейтраль. В корпусе мотора находится встроенный бак, емкостью 1.1 литра. Выхлоп мотора осуществляется под воду, что делает прогулки на воде тихими и приятными. Мотор имеет режим мелководья.

Основные преимущества мотора:
— легкий вес — всего S 22 кг, L 24 кг;
— компактность — помещается в багажник легкового автомобиля;
— стабильная работа и бездымность на малом ходу;
— малый расход топлива — бака хватит не на одну поездку.

Мотор рекомендуется использовать на легких ПВХ лодках длиной до 3 м.

  • характеристики
  • Комплектация
 Максимальная мощность, л.с. (кВт)  5 (3.68)
 Максимальные обороты об/мин  4500 — 5500
 Тип двигателя  4-х тактный
 Кол-во цилиндров  1
 Объём, см.куб  112
 Передаточное число редуктора  27:13(2.08)
 Режимы переключения передач  F-N-R
 Система зажигания  TCI
 Система охлаждения  водяное
 Запуск двигателя  ручной
 Тип управления  румпельное управление
 Топливный бак, л  1.1
 Тип топлива  неэтилированный бензин не ниже АИ92
 Вес, кг  S 22
 Высота транса, мм  S
 Упаковка  картонная коробка
 Вес в упаковке  S 31,5
 Габариты в упаковке, мм  S 1150 × 655 × 425

Комплектация

— выносной бак 12 алюминиевый винт, шаг 7 1/4*7;
— чека безопасности;
— инструкция на русском языке;
— набор инструментов;
— набор ЗИП.

*комплектация мотора может отличаться от указанной на сайте, точную комплектацию уточняйте перед приобретением.

Источник

На дворе 14 мая 2023г, решил полностью обслужить свой лодочный мотор Hidea HDF5 HS 4Т, и подготовить его к предстоящему сезону.
Мотору 11 лет, решил вскрыть, сделать опрессовку, удостовериться в герметичности системы, поменять везде все масла и старую свечу.

Картинка с сайта: www.drive2.ru

Hidea 5 л.с, 4х тактный

Поехали.
— Выкручиваем отвёрткой 2 болта для слива масла из редуктора, сливаем его. (Сверху левый болт wash — для промывки системы охлаждения от морской воды, его не трогаем).

Картинка с сайта: www.drive2.ru

После того как старое масло всё слилось, закручиваем верхний правый болт.
— Откручиваем 2 болта внизу головкой на 10

Картинка с сайта: www.drive2.ru

снимаем резиновую заглушку, и включаем заднюю передачу, чтобы шток переключения передачи ушел к ноге, и было удобней открутить появившийся болт в окошке. Откручиваем его так же головкой на 10.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Чтобы вы понимали для чего необходимо включать заднюю скорость:

Картинка с сайта: www.drive2.ru

Передняя скорость

Картинка с сайта: www.drive2.ru

Нейтраль

Картинка с сайта: www.drive2.ru

Задняя скорость. Самая удобная для демонтажа

После того как тяги разъединили, лёгкими ударами через брусочек разъединяет «башмак» от ноги, и вынимаем его.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

— Берём обычный сосок для колёс (в автомагазине 30р) и обтачиваем обратную его сторону на точиле, подгоняем чтобы зашло в нижнее отверстие для заливки масла в редуктор. Вворачиваем его.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

— Снимаем винт, чтобы и его сальники были видны: отжимаем усики и ключом на 17 откручиваем гайку винта. Берём автомобильный насос, большое ведро полной воды. Насос вворачиваем в этот сосок, и создаём давление 1.5 атмосфера, больше не надо, чтобы не выдавило сальники. И кладём весь «бошмак» в это ведро. Смотрим где и что у нас травит или не травит.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

— У меня получилось так. Накачиваю 1.5 атмосфера, всё чётко, держит, кручу вал, шатаю его, всё герметично. Штоком надавливаю и включаю заднюю передачу, появляются бульки. Давление падает до 1 атмосфера, бульки перестают. Далее при переключении передач, дёргании штока булек нет. Давление по прежнему 1 Атмосфер.

— При эксплуатации даже и такого давления в 1 Атм там нет, нормально.
— Будем считать система герметична.
— Собираем обратно. Легонько наживляем зажим тяги со штоком, так, чтобы внутренняя тяга была вверху. Включаем на «башмаке» заднюю передачу, надавливанием на шток. На голове тоже переключатель на заднюю скорость. Всё это — чтобы установка болта крепления штоков встал ровно посредине окна). Вставляем башмак, чтобы шток передачи попал в нижнюю прорезь соединения «шток-тяга», и в отверстие с уплотнительным кольцом.
Далее будут небольшие сложности чтобы попасть валом в отверстие с зубьями. Надо принаровиться. Посветите фонариком, чтобы представлять как там все устроено. После того как попали, заправляем трубку выхлопного газа в резиновую втулку башмака. Закручиваем стяжку крепления «штока к тяги», через окошко. Ставим резиновую заглушку. Проверяем включение передач. Затягиваем ногу двумя болтами снизу. Всё.
— Если вы не попадёте трубкой выхлопного газа в резиновую втулку, то через отверстие через которое должна бежать струйка воды при работающем моторе, струйка воды будет отсутствовать, а через неё будут идти выхлопные газы. Снова разбирайте, и вставляйте её. Я через это проходил.

Теперь переходим к замене масла в редукторе. 3 год использую автомобильное трансмиссионное масло ТАД-17 SAE 80W-90. Никакого специализированного. Простое и проверенное.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

— после того как открутили верхний левый и нижний болты, слили старое масло, заливаем новое. Я пользуюсь аптечным большим шприцом на 200гр, шлангом. Набираю в шприц положенные 100гр масла, выпускаю воздух, шланг вставляю в нижнее отверстие, ставлю мотор с ногой вертикально, и начинаю вливать, пока через верхнее отверстие не потечёт лишнее масло.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Закручиваем верхний болтик, вынимаем шланг, пока пальцем держим, быстренько закручиваем и нижний болтик. Прокладочки уже как года 3 использую старые. На 3-4 года их хватает.
Вошло ровно 100гр. (странно, заявленный объем 75))), я в прошлый раз 75 и заливал, а в этот раз все 100 зашли. Интересно… Это при том что наполнив шланг, ещё долил в шприц до ровных 100гр, мистика…

Переходим к замене масла в двигателе (голове). 11 лет использую обычное автомобильное масло, что остаётся после ТО своего автомобиля.
В этот раз залил Sintek Platinum SN SAE 5W-30, остатки с авто жены. Никакого специализированного не надо, не забивайте себе голову, и не кормите дормоедов.

Картинка с сайта: www.drive2.ru

Откручиваем верхнюю пробку и выкручиваем головкой на 13 нижний болт. Не потеряйте медную шайбочку.

Картинка с сайта: www.drive2.ru

Подставляем посудину и сливаем старое масло. Слилось порядко 500гр.

Картинка с сайта: www.drive2.ru

Закручиваем нижний болт и заливаем новое масло, вошло так же 500гр. Проверяем уровень — на максимуме.

Картинка с сайта: www.drive2.ru

Переходим к замене свечи… А вот её я не менял ни разу с покупки мотора, 11 лет стояла родная свеча NGK. Выкрутил, вся черная. А я то думаю, чёто в последнее время порой на ХХ начинал подстраивать
… Вот и причина.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Поставил новую, такую же, тоже NGK — небо и земля. Обороты ХХ как вкопанные 1100. Мотор заработал ровно, как никогда не работал.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

В строю, в работе.

Вот и всё обслуживание.
К сезону готов.
Рад если пост кому-то поможет. Всем удачи.

Источник

Понравилась статья? Поделить с друзьями:
0 0 голоса
Рейтинг статьи
Подписаться
Уведомить о
guest

0 комментариев
Старые
Новые Популярные
Межтекстовые Отзывы
Посмотреть все комментарии
  • Жизнь станет проще если прочитать к ней инструкцию
  • Пирацетам уколы инструкция по применению внутривенно при каких болезнях назначают взрослым
  • Заработок на партнерских программах с нуля пошаговая инструкция
  • Какие даты ставить в должностной инструкции
  • Мелоксикам уколы кошке инструкция по применению
