Добрый день!

Я разобрался и уже даже смонтировал этот доводчик, так что в этой статье расскажу и даже немного покажу как это было!

Начнем-с!

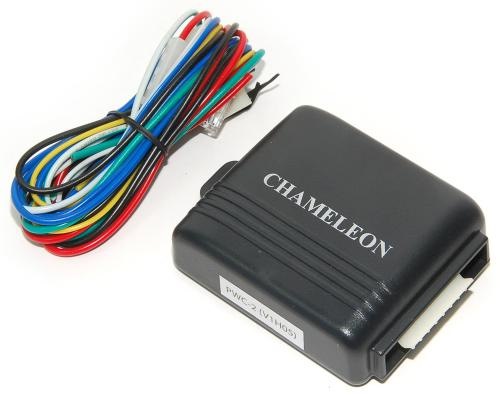

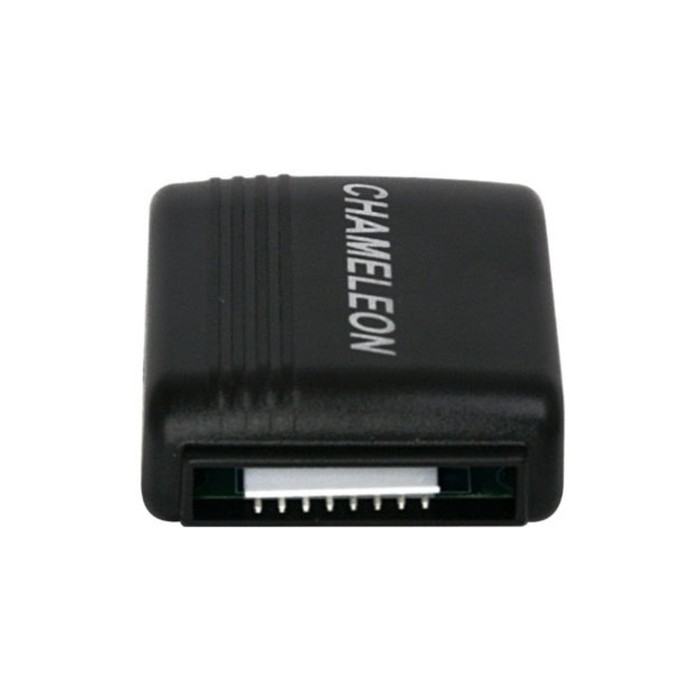

Немного теории, вот так вот выглядит доводчик

Mystery Chameleon PWC-2

Вот его схема подключения

Схема подключения

Логика здесь такая: в инструкции написано что данный блок подходит только для отрицательной полярности электромоторов подъемников стекла, это означает, что зелёный, синий и бело-зелёный, бело-синий провода подключаются в разрыв того провода, на котором в момент нажатия кнопки опускания стекла, появляется -12В. Вот сфоткал подключение доводчика пока только к водительской двери, постарайтиесь разобраться.

Зачеркнут здесь эксперементальный разрыв (там вообще не надо резать), а в остальном берем тестер, расцепляем соединением мотора с кнопкой, вставляем щупы в папку (который от кнопки выходит), нажимаем кнопку опускания и мерием, когда на тестере будет показывать +12В, замечаем куда у нас подцеплен отрицтаельный щуп и режем именно этот провод! Если подключить в разрыв «ДО МОТОРА» то стекло будет опускаться при постановке на охрану))))) (ПРОВЕРЕНО))))) Аналогично определяем и подключаемся к проводу идущему на пасажирское стелко, в моем случае это толстый ЗЕЛЁНЫЙ провод, который выходит с кнопки идущей на пасажирское стекло.

Далее

Ну с черным и красным проводами (+12 В и земля) всё я думаю ясно, однако «ПЛЮС» должен быть постоянным, то есть чтобы напряжение было на этом проводе вне зависимости от положения ключа зажигания (думаю всем ясно почему). Лично я зацепился на «ПЛЮС» который приходит к сигналке, там толстый хороший провод протянут напрямую от аккумулятора, так же там стоит отличный предохраниетель, хотя и на красном проводе доводчика стоит тоже.

Теперь обсудим подключение к сигналке. У меня сигналка StarLine A91, вот её типовая схема подключения: ПОДКЛЮЧЕНИЕ STARLINE A91.

Меня конкретно интересовала колодка X3 (икс 3, на не Хрен Знает)))) )

Колодка Х3

На ней я подключился к Доп. каналу №4, это чисто синий провод, выбрал я его после изучения СХЕМЫ ПРОГРАММИРОВАНИЯ ОСНОВНЫХ ФУНКЦИЙ. И конкретно третьего значения функции №12.

Вырезка из таблицы

Эта функция подает управляющий ОТРИЦАТЕЛЬНЫЙ (как и показано на схеме подключения доводчика) импульс на четвертый дополнительный канал. Изначально функция №12 запрограммирована на первое значение «1-60 секунд при выключении охраны и выключении зажигания», я по инструкции к сигналке перепрограммировал данную функцию на значение 3 «1-60 секунд при включении охраны». Это просто.

Затем подключил чисто СИНИЙ провод колодки сигнализации Х3 к ЖЕЛТОМУ блока доводчика. Если Вы как и я используете свободный, не занятый ни одним потребителем канал сигнализации, то БЕЛЫЙ провод доводчика, никуда подключать не надо! ))

На самом деле в процессе подключения доводчика, самый геморой заключается в протаскивании проводов через гофру между дверью и корпусом)) Блок управления доводчиком я оставил в двери, прикрепив его на стяжки в технологические отверстия, а провода протаскивал следующим образом: взял провод ПВС многожильный, в идеале конечно чтобы была МОНОжила, затем продел его в гофру со стороны двери, гофру же предварительно вытащил и из двери и из корпуса. затем вытащил из корпуса немного провод идущий к колокам, затем примотал ПВС к нему и затащил его в салон.

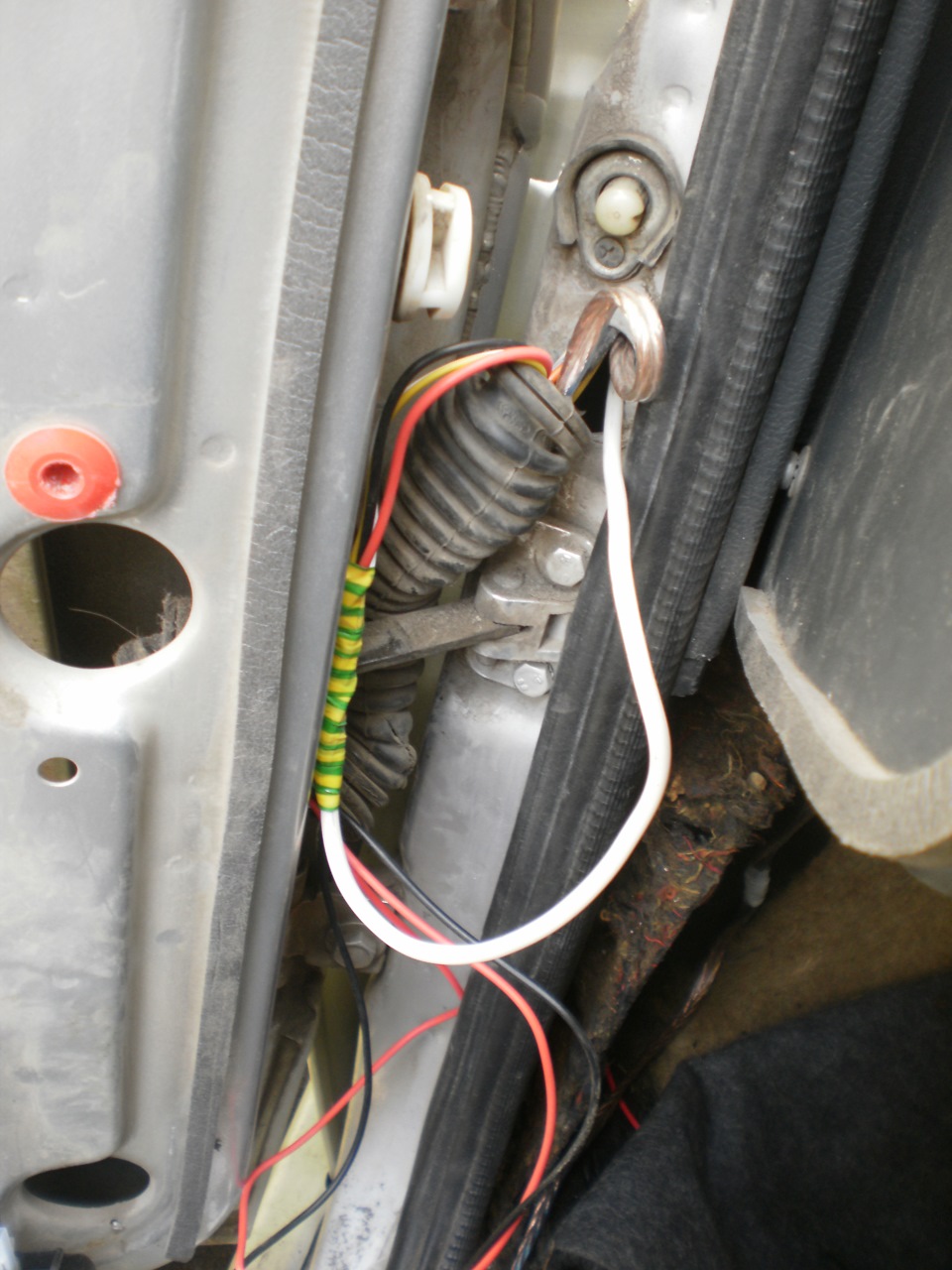

Затем примотал к ПВСу провода от блока доводчика красный, черный, желтый и на всякий случай белый, так же предварительно продев их через дверь в гофру. И затащил в салон)))

На всю установку я потратил 2.5 часа.

Вообщем всё работает! Всем спасибо за внимание! Не бойтесь эксперементировать и делать всё своими руками, ведь так на много интереснее!)))
