Компьютеризованная швейная машина
Русский
885-S08
XC7213-021
Руководство по эксплуатации
Напечатано в Китае
S3_brotherE.book Page A Monday, November 17, 2003 7:22 PM

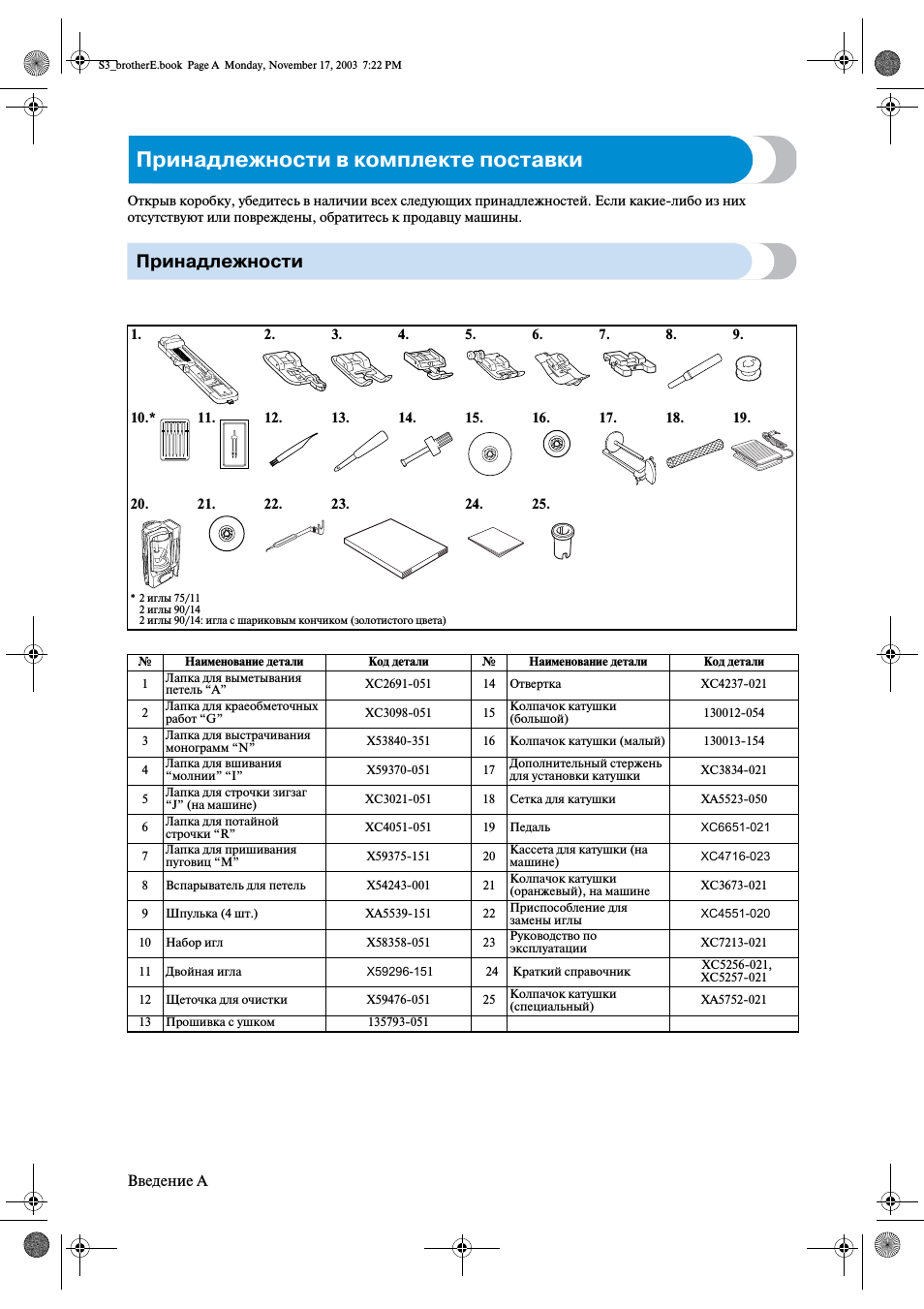

Принадлежности в комплекте поставки
Открыв коробку, убедитесь в наличии всех следующих принадлежностей. Если какиелибо из них
отсутствуют или повреждены, обратитесь к продавцу машины.
Принадлежности
1.2.3.4.5.6.7.8.9.
10.*11.12.13.14.15.16.17.18.19.
20.21.22.23.24.25.
*2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: игла с шариковым кончиком (золотистого цвета)
№Наименование деталиКод детали№Наименование деталиКод детали
1
Лапка для выметывания
петель “A”
XC269105114ОтверткаXC4237021
2
Лапка для краеобметочных
работ “G”
XC309805115
Колпачок катушки
(большой)
130012054
3
Лапка для выстрачивания
монограмм “N”
X5384035116Колпачок катушки (малый)130013154
4
Лапка для вшивания
“молнии” “I”
X5937005117
Дополнительный стержень
для установки катушки
XC3834021
5
Лапка для строчки зигзаг
“J” (на машине)
XC302105118Сетка для катушкиXA5523050
6
Лапка для потайной
строчки “R”
XC405105119ПедальXC6651-021
7
Лапка для пришивания
Кассета для катушки (на
пуговиц “M”
X59375151 20
машине)
XC4716-023
8 Вспарыватель для петель X54243001 21
Колпачок катушки
(оранжевый), на машине
XC3673021
9 Шпулька (4 шт.) XA5539151 22
Приспособление для
замены иглы
XC4551-020
10 Набор игл X58358051 23
Руководство по
эксплуатации
XC7213021
11Двойная иглаX59296-15124Краткий справочник
XC5256021,
XC5257021
12 Щеточка для очистки X59476051 25
Колпачок катушки
(специальный)
XA5752021
13 Прошивка с ушком 135793051
Введение A
S3_brotherE.book Page B Monday, November 17, 2003 7:22 PM

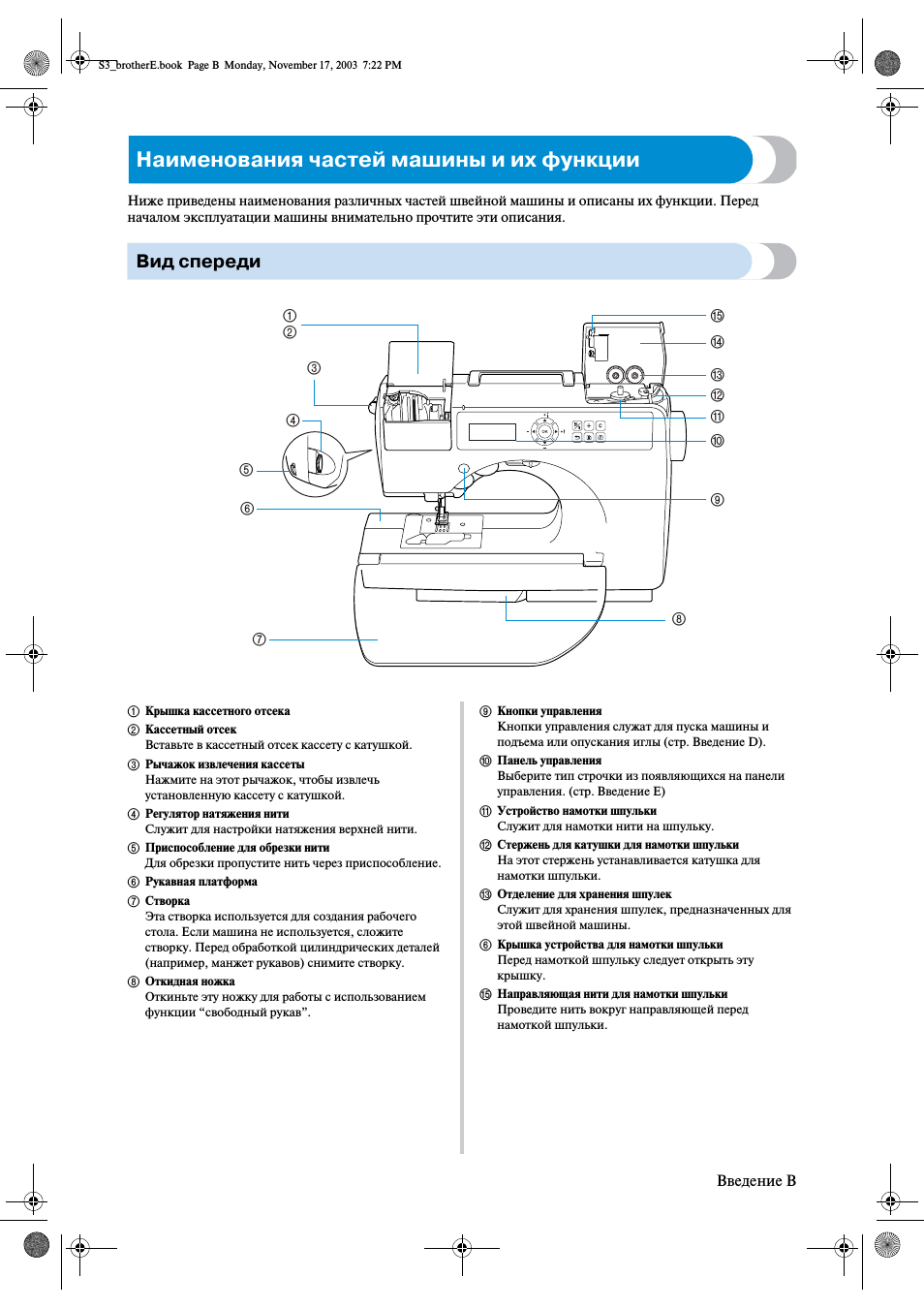

Наименования частей машины и их функции
Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.
Вид спереди
1
E
2
D
3
C
B
4
A
?
5
9
6
8
7
1 Крышка кассетного отсека
9 Кнопки управления
2 Кассетный отсек
Кнопки управления служат для пуска машины и
Вставьте в кассетный отсек кассету с катушкой.
подъема или опускания иглы (стр. Введение D).
3 Рычажок извлечения кассеты
0 Панель управления
Нажмите на этот рычажок, чтобы извлечь
Выберите тип строчки из появляющихся на панели
установленную кассету с катушкой.
управления. (стр. Введение E)
4 Регулятор натяжения нити
A Устройство намотки шпульки
Служит для настройки натяжения верхней нити.
Служит для намотки нити на шпульку.
5 Приспособление для обрезки нити
B Стержень для катушки для намотки шпульки
Для обрезки пропустите нить через приспособление.
На этот стержень устанавливается катушка для
6 Рукавная платформа
намотки шпульки.
7 Створка
C Отделение для хранения шпулек
Эта створка используется для создания рабочего
Служит для хранения шпулек, предназначенных для
стола. Если машина не используется, сложите
этой швейной машины.
створку. Перед обработкой цилиндрических деталей
6 Крышка устройства для намотки шпульки
(например, манжет рукавов) снимите створку.
Перед намоткой шпульку следует открыть эту
8 Откидная ножка
крышку.
Откиньте эту ножку для работы с использованием
E Направляющая нити для намотки шпульки
функции “свободный рукав”.
Проведите нить вокруг направляющей перед
намоткой шпульки.
Введение B
Игла и прижимная лапка
Вид справа/сзади
1 Рычажок для выметывания петли
Опустите рычажок при выметывании петель и
выполнении закрепок.
1 Ручка
2 Направляющий крючок на игловодителе
Служит для переноски швейной машины.
Пропустите нить через направляющий крючок.
2 Маховик
3 Игольная пластина
Чтобы поднять и опустить иглу и прошить один
На игольной пластине нанесена маркировка для
стежок, поверните маховик на себя.
выполнения прямых швов.
3 Сетевой выключатель
4 Крышка челночного устройства/челночное устройство
Сетевой выключатель служит для включения и
Снимите крышку и вставьте шпульку с нитью в
выключения машины.
челночное устройство.
4 Гнездо подключения сетевого шнура
5 Гребенки транспортера ткани
Вставьте в это гнездо разъем сетевого шнура.
Служат для подачи ткани в направлении шитья.
5 Гнездо для подключения педали
6 Прижимная лапка
Вставьте в это гнездо разъем, находящийся на конце
Прижимная лапка служит для приложения к
кабеля педали.
материалу постоянного давления во время шитья.
6 Вентиляционное отверстие
Установите лапку, соответствующую выбранному
Вентиляционное отверстие позволяет
типу строчки.
осуществляться циркуляции воздуха вокруг
7 Адаптер прижимной лапки
двигателя. Не закрывайте это отверстие во время
На этот адаптер устанавливается прижимная лапка.
работы машины.
7 Переключатель положения гребенок транспортера
ткани
Служит для опускания и подъема гребенок
транспортера ткани.
Рекомен
Введение C
д
а
ц
S3_brotherE.book Page C Monday, November 17, 2003 7:22 PM
1
1
2
2
3
3
7
7
6
5
4
4
6
5
ии
● Изучая машину, обращайтесь при
необходимости к страницам Введения B,
D или E.
S3_brotherE.book Page D Monday, November 17, 2003 7:22 PM

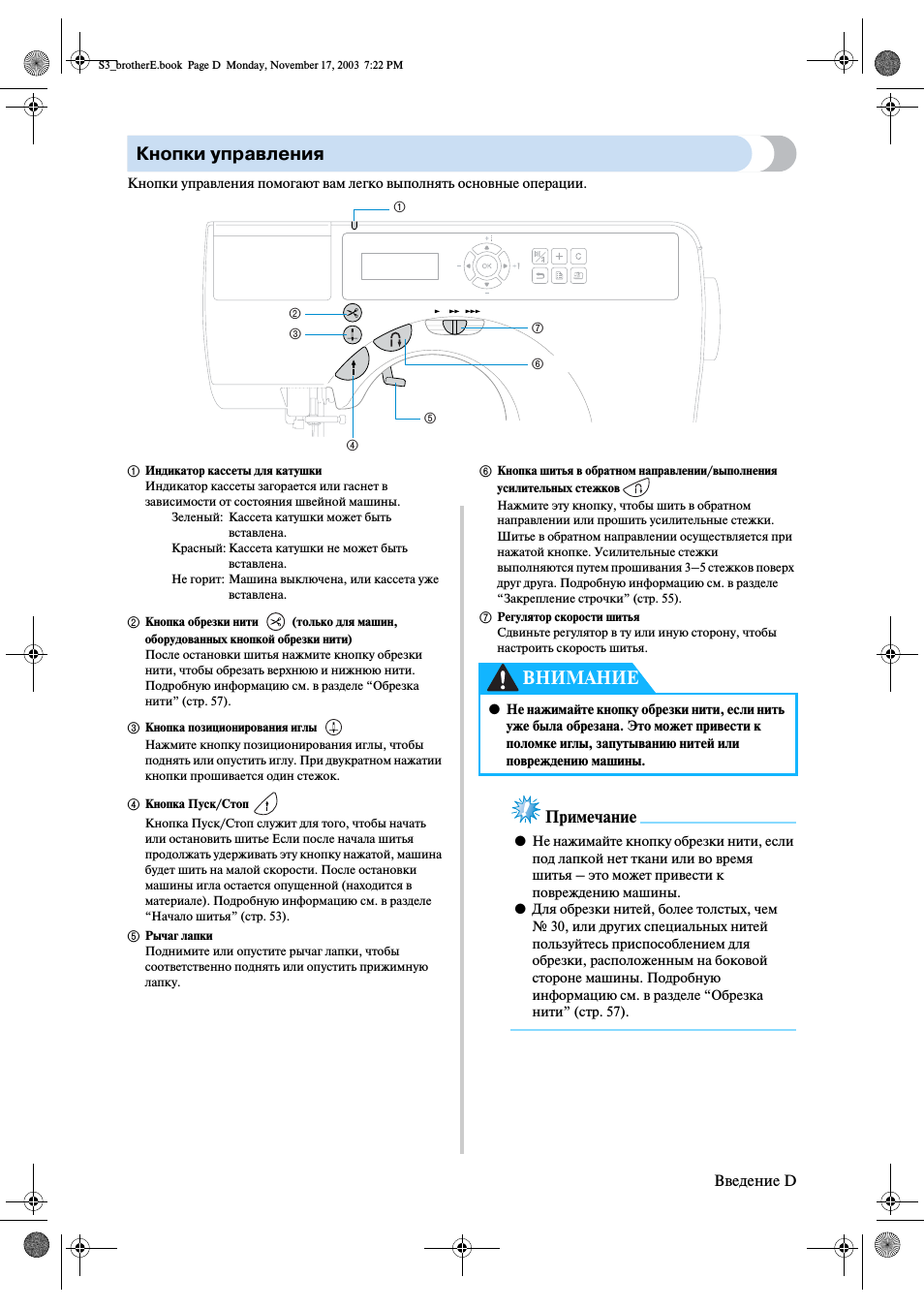

Кнопки управления
Кнопки управления помогают вам легко выполнять основные операции.
1
2
3
7
6
5
4
1 Индикатор кассеты для катушки
6 Кнопка шитья в обратном направлении/выполнения
Индикатор кассеты загорается или гаснет в
усилительных стежков
зависимости от состояния швейной машины.
Нажмите эту кнопку, чтобы шить в обратном
Зеленый: Кассета катушки может быть
направлении или прошить усилительные стежки.
вставлена.
Шитье в обратном направлении осуществляется при
Красный: Кассета катушки не может быть
нажатой кнопке. Усилительные стежки
вставлена.
выполняются путем прошивания 3–5 стежков поверх
Не горит: Машина выключена, или кассета уже
друг друга. Подробную информацию см. в разделе
вставлена.
“Закрепление строчки” (стр. 55).
2 Кнопка обрезки нити (только для машин,
7 Регулятор скорости шитья
оборудованных кнопкой обрезки нити)
Сдвиньте регулятор в ту или иную сторону, чтобы
После остановки шитья нажмите кнопку обрезки
настроить скорость шитья.
нити, чтобы обрезать верхнюю и нижнюю нити.
Подробную информацию см. в разделе “Обрезка
ВНИМАНИЕ
нити” (стр. 57).
● Не нажимайте кнопку обрезки нити, если нить
3 Кнопка позиционирования иглы
уже была обрезана. Это может привести к
Нажмите кнопку позиционирования иглы, чтобы
поломке иглы, запутыванию нитей или
поднять или опустить иглу. При двукратном нажатии
повреждению машины.
кнопки прошивается один стежок.
4 Кнопка Пуск/Стоп
Кнопка Пуск/Стоп служит для того, чтобы начать
Примечание
или остановить шитье Если после начала шитья
● Не нажимайте кнопку обрезки нити, если
продолжать удерживать эту кнопку нажатой, машина
под лапкой нет ткани или во время
будет шить на малой скорости. После остановки
шитья – это может привести к
машины игла остается опущенной (находится в
повреждению машины.
материале). Подробную информацию см. в разделе
“Начало шитья” (стр. 53).
● Для обрезки нитей, более толстых, чем
№ 30, или других специальных нитей
5 Рычаг лапки
Поднимите или опустите рычаг лапки, чтобы
пользуйтесь приспособлением для
соответственно поднять или опустить прижимную
обрезки, расположенным на боковой
лапку.
стороне машины. Подробную
информацию см. в разделе “Обрезка
нити” (стр. 57).
Введение D
S3_brotherE.book Page E Monday, November 17, 2003 7:22 PM

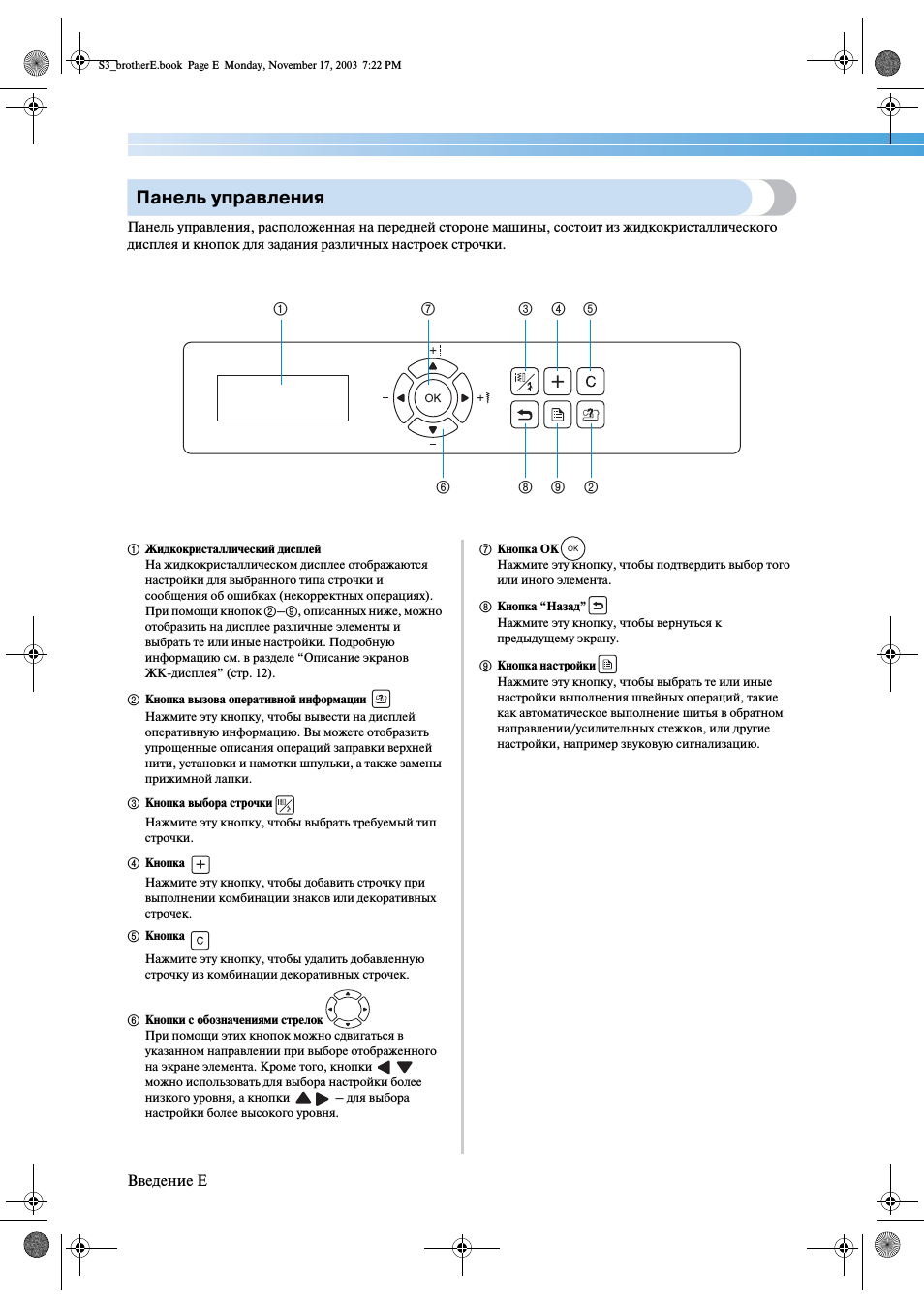

Панель управления
Панель управления, расположенная на передней стороне машины, состоит из жидкокристаллического
дисплея и кнопок для задания различных настроек строчки.
17345
6892
1 Жидкокристаллический дисплей
7 Кнопка OK
На жидкокристаллическом дисплее отображаются
Нажмите эту кнопку, чтобы подтвердить выбор того
настройки для выбранного типа строчки и
или иного элемента.
сообщения об ошибках (некорректных операциях).
При помощи кнопок 2–9, описанных ниже, можно
8 Кнопка “Назад”
отобразить на дисплее различные элементы и
Нажмите эту кнопку, чтобы вернуться к
выбрать те или иные настройки. Подробную
предыдущему экрану.
информацию см. в разделе “Описание экранов
9 Кнопка настройки
ЖКдисплея” (стр. 12).
Нажмите эту кнопку, чтобы выбрать те или иные
2 Кнопка вызова оперативной информации
настройки выполнения швейных операций, такие
Нажмите эту кнопку, чтобы вывести на дисплей
как автоматическое выполнение шитья в обратном
оперативную информацию. Вы можете отобразить
направлении/усилительных стежков, или другие
упрощенные описания операций заправки верхней
настройки, например звуковую сигнализацию.
нити, установки и намотки шпульки, а также замены
прижимной лапки.
3 Кнопка выбора строчки
Нажмите эту кнопку, чтобы выбрать требуемый тип
строчки.
4 Кнопка
Нажмите эту кнопку, чтобы добавить строчку при
выполнении комбинации знаков или декоративных
строчек.
5 Кнопка
Нажмите эту кнопку, чтобы удалить добавленную
строчку из комбинации декоративных строчек.
6 Кнопки с обозначениями стрелок
При помощи этих кнопок можно сдвигаться в
указанном направлении при выборе отображенного
на экране элемента. Кроме того, кнопки
можно использовать для выбора настройки более
низкого уровня, а кнопки – для выбора
настройки более высокого уровня.
Введение E

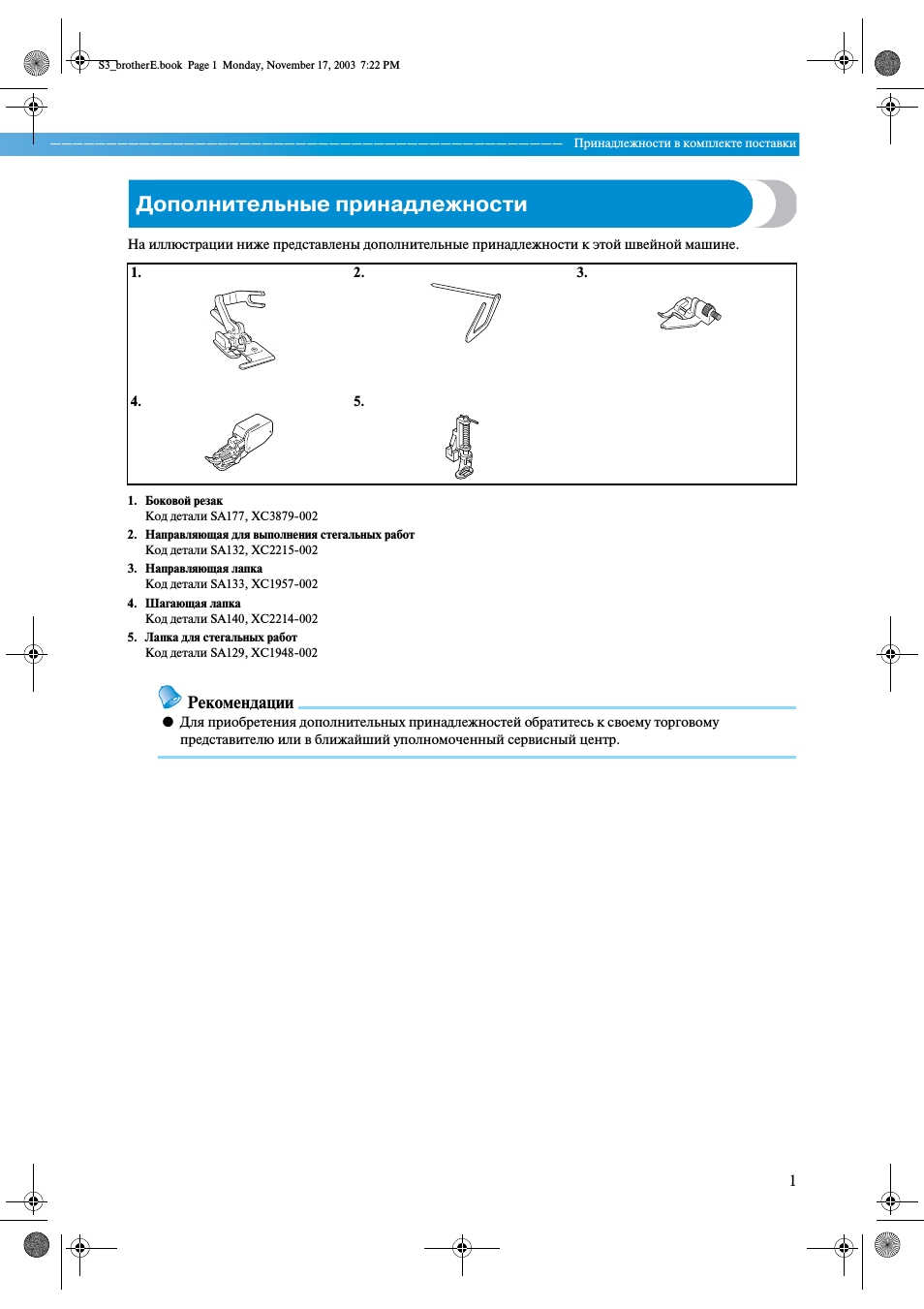

Дополнительные принадлежности
На иллюстрации ниже представлены дополнительные принадлежности к этой швейной машине.
1. Боковой резак
Код детали SA177, XC3879002
2. Направляющая для выполнения стегальных работ
Код детали SA132, XC2215002
3. Направляющая лапка
Код детали SA133, XC1957002
4. Шагающая лапка
Код детали SA140, XC2214002
5. Лапка для стегальных работ
Код детали SA129, XC1948002
Рекомен
1
д
а
ц
S3_brotherE.book Page 1 Monday, November 17, 2003 7:22 PM
—————————————————————————————————————————————— Принадлежности в комплекте поставки
1. 2. 3.
4. 5.
ии
● Для приобретения дополнительных принадлежностей обратитесь к своему торговому
представителю или в ближайший уполномоченный сервисный центр.
S3_brotherE.book Page 2 Monday, November 17, 2003 7:22 PM

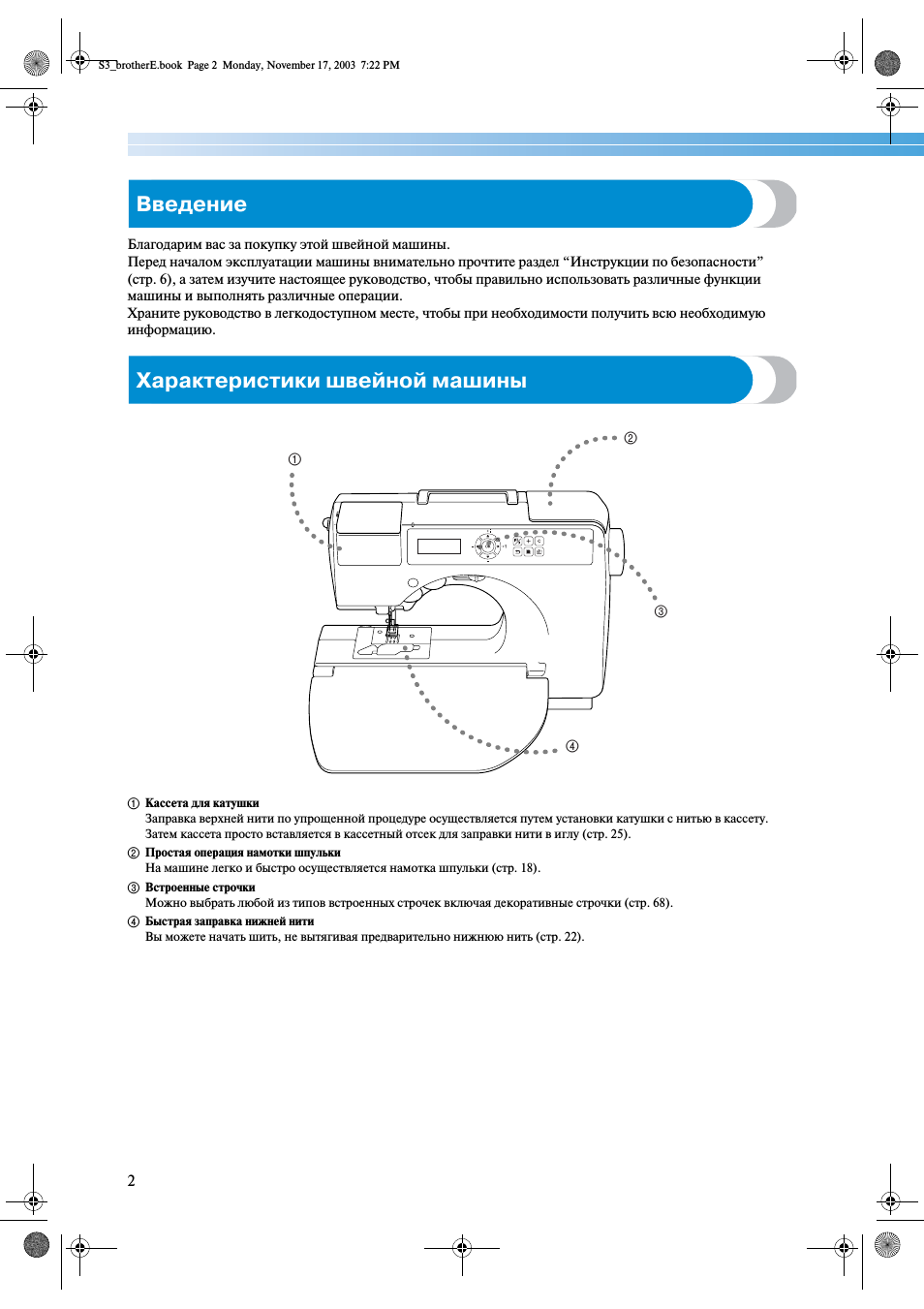

Введение
Благодарим вас за покупку этой швейной машины.
Перед началом эксплуатации машины внимательно прочтите раздел “Инструкции по безопасности”
(стр. 6), а затем изучите настоящее руководство, чтобы правильно использовать различные функции
машины и выполнять различные операции.
Храните руководство в легкодоступном месте, чтобы при необходимости получить всю необходимую
информацию.
Характеристики швейной машины
2
1
3
4
1 Кассета для катушки
Заправка верхней нити по упрощенной процедуре осуществляется путем установки катушки с нитью в кассету.
Затем кассета просто вставляется в кассетный отсек для заправки нити в иглу (стр. 25).
2 Простая операция намотки шпульки
На машине легко и быстро осуществляется намотка шпульки (стр. 18).
3 Встроенные строчки
Можно выбрать любой из типов встроенных строчек включая декоративные строчки (стр. 68).
4 Быстрая заправка нижней нити
Вы можете начать шить, не вытягивая предварительно нижнюю нить (стр. 22).
2
S3_brotherE.book Page 3 Monday, November 17, 2003 7:22 PM
Содержание
Принадлежности в комплекте поставки ……………………..…………..…………..……Введение A
Принадлежности ……………..……….……..……….………..……….……….………..……….……….…...……….... Введение A
Наименования частей машины и их функции ….…………………………………………Введение B
Вид спереди ….……….………..……….……….……..………..……….……….………..……..………...……..……….. Введение B
Игла и прижимная лапка ….……….……….……..………..……….……….……………….……….………...……… Введение C
Вид справа/сзади ……….………..……….……….………..……….……….……..………..……….……………….…… Введение C
Кнопки управления ……………..……….……….………..……….……….……….………..……….……….………….Введение D
Панель управления ………..………..……..……….………..……….……….………..……..……….……………….…..Введение E
Дополнительные принадлежности ………………..…………..…………..………..…………..……… 1
Введение …….…………..………..…………..…………..…………..………..…………..…………..…... 2
Характеристики швейной машины …………………..…………..…………..…………..………..…… 2
Содержание …….…………..……………………..…………..………….……………………..………….. 3
Инструкции по безопасности ……..………..…………..…………..…………..…………..………….. 6
ПОДГОТОВКА К РАБОТЕ ……………………..…………………………..…………… 9
Включение и выключение машины …………..…………..………….……………………..………… 10
Меры предосторожности ……….……..……….………..……….……….……….………..……….……..……...……….……….. 10
Включение машины ………………..……….……….………..……..……….………..……….……….……....……………….……. 11
Выключение машины ……………….……….……..………..……….……….………..……..……….………...…….……….……. 11
Описание экранов ЖКдисплея ………………………..…………..………..…………..…………... 12
Проверка рабочих процедур машины …………………….…...……….………..……..……….……….………..…………….. 13
Изменение настроек машины ………………….…………..………….…………..…………..………. 14
Изменение настроек ………………..……….……….………..……….……….………..……….……….……..………..……….….. 14
Изменение положения остановки иглы ………….………..……….……..………..……….……….………..……..……….… 15
Настройка яркости дисплея ……….……….……..………..……….……….………..……….……….……….……………..……. 16
Изменение языка сообщений на экране ЖКдисплея ……………..………….……….……….………….……….……... 17
Намотка и установка шпульки ………………….…………..…………..…………..…………..……. 18
Меры предосторожности ……….……..……….………..……….……….……….………..……….……..……...……….……….. 18
Намотка шпульки ………..………..……….……….……………….……….……….………..……….……………..……….……….. 18
Установка шпульки …………………….……….……….………..……….……….………..……….……….....………..……….….. 22
Заправка верхней нити …………..…………..…………..…………..…………..…………..………... 24
О катушках с нитью ……………….……….……….………..……….……….………..……….……….……..………..……..……… 24
Установка катушки в кассету ……….……….……….………..……….……….………..……….……….……...……….……..… 25
Заправка нити в иглу ………….……….……….……….………..……….……….………..……….………..……….……….……… 28
Использование дополнительного стержня для катушки …………………..……….……….……….………..……….….. 31
Заправка нити в иглу вручную (без использования устройства заправки) ….……………………………………….. 32
Использование двойной иглы …………..……….………..……….……..………..……….……….……….…………..………... 33
Вытягивание нижней нити …….……….……….………..……….……….………..……….……….……….….…………………. 36
Замена иглы ……….…………..…………..…………..…………..………..…………..…………..……. 37
Меры предосторожности ……….……..……….………..……….……….……….………..……….……..……………….……….. 37
Типы игл и их применение .……..……….……….……………….……….……..………..……….……..……...……….……….. 37
Проверка иглы ……..……….………..……..……….………..……….……….………..……….……….….….………..…………….. 38
Замена иглы ………………….………..……..……….………..……….……….………..……..……….………………………….……. 39
Замена прижимной лапки …………………………..…………..…………..…………..…………..…. 42
Меры предосторожности ……….……..……….………..……….……….……….………..……….……..……………….……….. 42
Замена прижимной лапки …………………….……….……………….……….………..……….……..………..………………….. 42
Снятие адаптера
прижимной лапки …………………..……..……….………..……….……..……….………..……….……....…….……….……….. 44
Использование дополнительной шагающей лапки …………..……….………..……….……..……….………..…………. 45
Обработка цилиндрических деталей ……………………..………….…………..…………..………. 47
Функция “свободный рукав” ……….……….………….….….……..……….………..……..……….……….………..……….… 47
ОСНОВНЫЕ ОПЕРАЦИИ ………..…………….…………….……………..……….. 49
Шитье ………….………..…………..…………..…………..………..…………..…………..…………... 50
Общие швейные процедуры ………..……….……..………..……….……….………..……..……….……….….…………..…… 51
Расположение материала ……..……….……….………..……….……….……….………..……….……….….…..……….……… 52
3
——————————————————————————————————————————————————————————————————————
—
S3_brotherE.book Page 4 Monday, November 17, 2003 7:22 PM
Начало шитья ……………….……………….……….………..……….……..……….………..……….……..………..……..……….. 53
Закрепление строчки ……………….……..……….………..……….……….………..……..……….……….……………….……... 55
Обрезка нити ….……….………..……….……….……..………..……….……….………..……….…………..……………….……… 57
Настройка натяжения нити …..…………..………..…………..…………..…………..…………..…. 58
Изменение натяжения верхней нити ……………………..……….……….………..……….……….………..……….……..… 58
Настройка ширины строчки и длины стежка …………..………….…………..…………..………. 59
Регулировка ширины строчки …………..……….………..……..……….………..……….……….……..……..……………….. 59
Настройка длины стежка ……..…………….……….………..……..……….………..……….……..………...……………..……. 60
Полезные функции ………..………………………………………………..……………………….……. 61
Автоматическое шитье в обратном направлении/прошивание усилительных стежков ………………………… 61
Полезные советы ……………….…………..…………..………..…………..…………..…………..…. 63
Пробное шитье ………….………..……….……….………..……….……….……….……………….…………….………..……..….. 63
Изменение направления шитья ……….……….………..……….……….……..………..……….……….……………….……... 63
Шитье по кривой …………..………..……….……..………..……….……….………..……..……….……..……………..……..….. 63
Шитье толстых материалов ………..……….……….………..………………….………..……….……….…….……..……….….. 64
Шитье тонких материалов ……….……….……….………..……….……….………..……….……….………..…………….……. 65
Шитье эластичных материалов …………………………..……….……….………..……….……….……….………………..…… 65
Шитье с равномерным припуском на шов …………..……….…………………..……….……….……….………....….……. 65
ТИПЫ СТРОЧЕК ……….…………….…………………………..……………..……….. 67
Выбор типа строчки …………………………..…………..…………..…………..…………..………… 68
Типы строчек …………………..……..……….……….………..……….……….……………….……….……….…….……….……… 68
Выбор строчки ……..……….………..……..……….………..……….……….……..………..……….……..………..……..……..… 68
Краеобметочные строчки ………………….…………..………..…………..…………..…………..…. 70
Шитье краеобметочных строчек с использованием краеобметочной лапки “G” ……..………..……….……….. 70
Шитье краеобметочных строчек с использованием лапки для строчки зигзаг “J” …………..………..……….… 71
Шитье краеобметочных строчек с использованием дополнительного бокового резака …………..…………… 73
Основные строчки ……………………………..…………..…………..…………..…………..………… 75
Сметка …..……….……….………..……..……….……….………..……..……….………..……….………………………..……….….. 75
Основная строчка ………..………..……..……….………..……….……….……….………..……….……..……………….……..… 76
Потайная строчкамережка …………………………..…………..…………..…………..…………... 77
Выметывание петель …………..…………..…………..…………..………..…………..…………..…. 79
Выметывание петель ..………..……..……….……….………..……….……..………..……….……….……..………..……….….. 80
Пришивание пуговиц ………………….……….……….………..……..……….………..……….……….…………………….……. 83
Вшивание застежки “молния” ………………….…………..…………..…………..…………..……. 85
Вшивание центральной молнии ……..…………………..…..…………..………..……….……..……….……….……………… 85
Вшивание боковой молнии ……….……….……….………..……….……….………..……….……….……..……………….….. 87
Шитье эластичных материалов и пришивание эластичной тесьмы ……………………..……. 90
Эластичная строчка …………………….……….……….………..……..……….………..……….……….……..………..……..….. 90
Пришивание эластичной тесьмы ……………………..……….……….……….………..……….……….………..……..……… 90
Аппликация, лоскутные (пэтчворк) и стегальные работы …………………..…………………… 92
Аппликация ..……….……….………..……..……….………..……….……..……….………..……….…..………………..……….… 93
Пэтчворк (лоскутные работы) …………….……….……………….……….……………….……….……….…..….……….……. 94
Сшивание двух полотен материала …….…………………..……….……….………..……….……….………..………………… 94
Выстегивание ……..……….……………….……….………..……..……….……….………..……..……….………..……..……..….. 95
Выстегивание со свободной подачей материала …….……….……….………..……….…………………..………...….….. 96
Атласная строчка ……………..……….……….……….………..……….……….………..……..……….….………..……….……… 98
Усилительные строчки ……………….…………..…………..…………..…………..…………..……. 99
Тройная эластичная строчка ……………..…………………..……….……….………..……….……….……………….……….… 99
Закрепки ………….……….……………….……….……..………..……….……….……………….……....……….………..……….… 99
Штопка …….……….……….………..……..……….………..……….……….……….……………….….…………………..……….. 101
Выметывание глазков …………….…………..…………..…………..…………..………..………….. 103
Декоративные строчки ……………..…………..…………..………….…………..…………..……… 104
Соединение деталей с просветом …………….……..………..……….……….………..……….……….……….……………… 105
Фестонная строчка ………………..……….……….………..……….……….………..……..……….……………..……….……… 106
Украшение сборками или буфами …………….………..……….……….………..……….……….……….……………….….. 106
Строчкаракушка ………….………..……….……….………..……….……..………..……….……….……..………..……….….. 107
Декоративное стачивание ………….……….……….………..……….……….………..……….……….……..……………….… 108
Кружевная строчка …….………..……..……….……….………..……….……….………..……….……..……………..……….… 109
Выполнение различных встроенных декоративных строчек ………………….…………..…… 112
4
S3_brotherE.book Page 5 Monday, November 17, 2003 7:22 PM
Выполнение красивых декоративных строчек ………………..…………….………..……….……..………..……….……. 112
Вышивание строчек …………..……….……….……….………..……..……….………..……….……….…..……..……….……. 112
Комбинирование строчек ……………….……….………..……….……….………..……….……..……….…..….……..……… 113
Повторение рисунков вышивки …..……….………….……….……….……….………..……….……….……….……………. 114
Проверка выбранного рисунка …………………………..……….……….………..……….……….……….………………..…. 115
Изменение длины рисунка вышивки …….……….………..……….……….………..……….……….………..…..………… 115
Зеркальное отражение рисунка …………..……….………..……….……….………..……….……….………...……………… 116
Сохранение строчки в памяти ……..……….……….………..……….……….………..……….……….………..……….……. 117
Настройка рисунка строчки ……….………………….……...……..……….………..……….……..……….………..……….… 118
ПРИЛОЖЕНИЕ …………………………………………………………………..……… 121
Настройки строчек …………………..…………..…………..………….…………..………………….. 122
Типы строчек …………………..……..……….……….………..……….……….……………….……….……….……………….….. 122
Другие виды строчек ………….……….……..……….………..……….……….………..……….……….……..………..……….. 127
Техническое обслуживание ………….…………..…………..…………..………..…………..……… 128
Наружная очистка машины …………..……….………..……….……….……….………….……….……….…....……..……… 128
Очистка челночного устройства ……………..………….……….……….………….……….……….……….….…………..…. 128
Поиск и устранение неисправностей ………………..…………..………..…………..…………..… 130
Сообщения об ошибках …………….……….……..………..……….……….………..……….……….……….……………….… 134
На экране ЖКдисплея ничего не появляется ……………………….………..……….……….……….………..…..…….. 135
Звуковая сигнализация ………….……….……….………..……….……….………..……….……….……….…….……….……. 135
Отключение звуковой сигнализации ……..……….………….……….……….………..……….……….………...……….…. 136
Указатель ……..…………..………..…………..…………..…………..………..…………..………….. 137
5
S3_brotherE.book Page 6 Monday, November 17, 2003 7:22 PM
Инструкции по безопасности
При эксплуатации швейной машины следует всегда соблюдать следующие основные меры
безопасности:
Перед началом эксплуатации внимательно прочтите все инструкции.
ВНИМАНИЕ! Для предотвращения возможности поражения
электрическим током:
1. Никогда не оставляйте швейную машину без присмотра при вставленной в розетку вилке
сетевого шнура. Сразу же после использования швейной машины или перед ее чисткой
всегда вынимайте вилку сетевого шнура из розетки.
ПРЕДУПРЕЖДЕНИЕ: Для уменьшения риска возгорания,
поражения электрическим током, получения ожогов или травм:
1. Не допускайте использования машины в качестве игрушки. Необходимо быть особенно
внимательным, когда машина используется детьми или когда во время работы на машине
рядом находятся дети.
2. Используйте машину только по ее прямому назначению, как описано в настоящем
руководстве. Используйте только те принадлежности, которые рекомендованы
изготовителем и указаны в данном руководстве.
3. Никогда не используйте швейную машину, если у нее поврежден сетевой шнур или вилка,
если машина плохо работает, если ее уронили или повредили, если в машину попала вода.
В этих случаях машину следует отправить официальному дилеру компании BROTHER
вашего региона или в уполномоченный сервисный центр для проверки, ремонта и наладки
ее электрической или механической части.
4. Никогда не работайте на машине при закрытых вентиляционных отверстиях. Содержите
вентиляционные отверстия машины и педаль в чистоте, своевременно очищайте их от
пыли, грязи, обрывков ткани и ворса.
5. Не роняйте в отверстия машины и не вставляйте в них никаких посторонних предметов.
6. Не используйте машину для работы вне помещения.
7. Не используйте машину в помещениях, в которых распыляют те или иные аэрозоли или
применяют чистый кислород.
8. Для отключения машины от электрической сети установите сетевой выключатель в
положение, обозначенное символом “{”, соответствующее выключению, а затем выньте
вилку сетевого шнура из розетки.
9. При отключении машины от сети не вытягивайте вилку за шнур. Возьмитесь за вилку и
выньте ее из электрической розетки.
10. Держите пальцы вдали от движущихся частей машины. Будьте особенно осторожны при
работе рядом с иглой.
11. Применяйте только соответствующую игольную пластину. Использование неподходящей
игольной пластины может привести к поломке иглы.
12. Не используйте погнутые иглы.
13. Не тяните и не подталкивайте ткань во время шитья. Это может привести к отклонению
иглы и ее поломке.
14. При выполнении любых операций в районе иглы, например при заправке нити, замене
иглы или шпульки или смене прижимной лапки и т.п., выключите машину, установив
сетевой выключатель в положение, обозначенное символом “{”.
6
S3_brotherE.book Page 7 Monday, November 17, 2003 7:22 PM
15. При снятии крышек, смазке или выполнении любых других регулировок, разрешенных
пользователю и описанных в данном руководстве, всегда отключайте машину от
электрической сети.
16. Малолетним детям или людям пожилого возраста пользоваться швейной машиной без
присмотра не разрешается.
17. Следите за детьми. Не допускайте, чтобы они играли со швейной машиной.
18. В случае выхода из строя лампочки подсветки её замена должна производиться
уполномоченным дилером фирмы.
СОХРАНИТЕ ЭТО РУКОВОДСТВО
Эта машина предназначена только для бытового применения.
7
S3_brotherE.book Page 8 Monday, November 17, 2003 7:22 PM
ПОЗДРАВЛЯЕМ ВАС С ВЫБОРОМ НАШЕЙ МАШИНЫ
Ваша машина является одной из наиболее современных бытовых швейных машин. Для того
чтобы в полной мере использовать все ее функции, рекомендуем вам предварительно изучить
настоящее руководство.
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ СЛЕДУЕТ
ОЗНАКОМИТЬСЯ С ПРИВЕДЕННЫМИ НИЖЕ УКАЗАНИЯМИ
Для обеспечения безопасности при использовании машины
1. Во время шитья внимательно следите за иглой. Не касайтесь маховика, рычага
нитепритягивателя, иглы или других движущихся частей.
2. Не забывайте выключить питание и вынуть вилку из розетки в следующих случаях:
• после прекращения работы на машине;
• при замене или снятии иглы или любой другой части;
• при возникновении сбоя питания во время работы на машине;
• при проверке или очистке машины.
• перед тем как оставить машину без присмотра
3. Не кладите на педаль никаких посторонних предметов.
4. Включайте вилку сетевого шнура прямо в стенную розетку. Не пользуйтесь удлинителями.
Для обеспечения длительного срока эксплуатации машины
1. Не храните машину под прямыми солнечными лучами или в условиях высокой влажности.
Не эксплуатируйте и не храните машину вблизи нагревательных приборов, таких как
включенный утюг, галогенные лампы, или вблизи других источников тепла.
2. Не используйте сильнодействующие мыла или моющие средства для чистки машины.
Категорически запрещается использование бензина, других растворителей и абразивных
чистящих порошков, поскольку это может привести к повреждению корпуса машины.
3. Не допускайте падения машины или ударных воздействий на нее.
4. Перед заменой или установкой прижимной лапки, иглы или любых других частей следует
обязательно просмотреть руководство по эксплуатации, чтобы правильно выполнять все
необходимые операции.
Для ремонта или наладки машины
При поломке машины или необходимости ее наладки следует перед самостоятельным
выполнением осмотра и регулировки машины сначала просмотреть таблицу поиска
неисправностей в Приложении данного руководства по эксплуатации. Если неисправность
устранить самостоятельно не удается, проконсультируйтесь с официальным дилером компании
BROTHER вашего региона.
Дополнительную информацию об изделии и тех или иных изменениях и усовершенствованиях вы
можете получить, посетив наш вебсайт по адресу www.brother.com
8
S3_brotherE.book Page 9 Monday, November 17, 2003 7:22 PM
1 ПОДГОТОВКА К РАБОТЕ
В этой главе описываются различные предварительные операции, выполнение
которых необходимо перед началом шитья.
Включение и выключение машины ……………………..………..…………..…………..…. 10
Описание экранов ЖКдисплея ……………..…………..…………..…………..…………... 12
Изменение настроек машины ……………..…………..…………..………..…………..……. 14
Намотка и установка шпульки ……..…………..…………..…………..…………..………… 18
Заправка верхней нити ………….…………..…………..…………..…………..…………..…. 24
Замена иглы …………………..…………..…………..………….…………..…………………… 37
Замена прижимной лапки ………………..…………..…………..…………..…………..……. 42
Обработка цилиндрических деталей …………………………..…………..…………..……. 47
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
S3_brotherE.book Page 10 Monday, November 17, 2003 7:22 PM
Включение и выключение машины
В этом разделе объясняется, как включать и выключать вашу швейную машину.
Меры предосторожности
Соблюдайте следующие меры предосторожности, касающиеся электропитания машины.
ПРЕДУПРЕЖДЕНИЕ
● В качестве источника питания используйте только бытовую электросеть. Использование
другого источника может привести к возгоранию, поражению электрическим током или
повреждению машины.
● Выключайте машину и вынимайте вилку из розетки в следующих случаях:
• Если вы оставляете машину без присмотра
• По окончании работы на машине
• При сбое электропитания во время работы
• Если машина работает с перебоями изза плохих электрических соединений или иных
причин
• Во время грозы
ВНИМАНИЕ
● Не пользуйтесь удлинителями или разветвителями, в которые включено несколько бытовых
приборов. Это может привести к возгоранию или поражению электрическим током.
● Не дотрагивайтесь до вилки мокрыми руками. Это может привести к поражению
электрическим током.
● Для отключения питания машины сначала всегда выключайте сетевой выключатель. При
отключении машины от сети электроснабжения беритесь только за вилку. Никогда не тяните
за сетевой шнур – это может привести к его повреждению и стать причиной возгорания или
поражения электрическим током.
● Не допускайте повреждения сетевого шнура, его перегибов или перекручивания.
Не производите никаких модификаций шнура. Не ставьте на шнур никаких предметов.
Не подвергайте сетевой шнур воздействию повышенной температуры. Все это может привести
к повреждению шнура и стать причиной возгорания или поражения электрическим током.
В случае повреждения сетевого шнура или вилки отправьте машину уполномоченному дилеру
фирмы для ремонта.
● Если машина не используется в течение длительного времени, выньте вилку из розетки.
В противном случае может произойти возгорание.
10
S3_brotherE.book Page 11 Monday, November 17, 2003 7:22 PM
Включение машины
Выключение машины
Убедитесь в том, что машина выключена
По окончании пользования швейной машиной
1
(сетевой выключатель находится в положении
выключите ее. Выключать машину следует также
“{”). Затем вставьте разъем сетевого шнура в
перед тем, как перенести ее на другое место.
1
гнездо на правой стороне машины.
Убедитесь в том, что машина остановилась.
1
Вставьте вилку сетевого шнура в розетку
2
бытовой электросети.
Нажмите на левую сторону сетевого
2
выключателя (установите выключатель в
положение “{”).
1
X При выключении машины лампочка
подсветки гаснет.
1 Гнездо подключения сетевого шнура
Выньте вилку сетевого шнура из
3
электрической розетки.
Нажмите на правую сторону сетевого
3
Обесточивая машину, беритесь только за
выключателя (установите выключатель в
вилку сетевого шнура.
положение “|”).
Выньте разъем сетевого шнура из гнезда на
4
машине.
Примечание
X При включении машины загорается
● Если во время работы машины
лампочка подсветки.
произошло аварийное отключение
электропитания, выключите машину и
Откиньте на себя створку.
выньте вилку из розетки. При повторном
4
пуске машины следуйте всем
необходимым процедурам.
Включение и выключение машины 11
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
Описание экранов ЖК2дисплея
Экран жидкокристаллического дисплея, расположенного на передней стороне машины, служит для
отображения настроек выбранного типа строчки и сообщений об ошибках при неправильном
выполнении тех или иных операций.
При включении питания машины включается жидкокристаллический дисплей и появляется показанный
на рисунке ниже экран.
1 Прижимная лапка, которая должна использоваться
2 Одиночная или двойная игла
3 Выбранный тип строчки
4 Длина стежка (мм)
5 Ширина строчки (мм)
Рекомен
12
д
а
ц
S3_brotherE.book Page 12 Monday, November 17, 2003 7:22 PM
1
3
2
4
5
ии
● Подробная информация о сообщениях об ошибках, появляющихся при неправильном
выполнении тех или иных операций, приведена в разделе “Сообщения об ошибках” (стр. 134).
S3_brotherE.book Page 13 Monday, November 17, 2003 7:22 PM
Пример: Заправка верхней нити
Проверка рабочих
процедур машины
На ЖКдисплее могут отображаться упрощенные
описания операций замены прижимной лапки,
1
заправки верхней нити и установки и намотки
шпульки.
Включите швейную машину.
1
По окончании работы с экраном помощи
X Включается ЖКдисплей.
6
нажмите кнопку (OK).
Нажмите кнопку (кнопку вызова
X Появляется первоначальный экран
2
оперативной информации) на панели
строчек.
управления.
X Появляется экран оперативной
Примечание
информации (“помощи”).
● Подробную информацию по каждой теме
Нажимайте кнопки , , и
см. на соответствующих страницах
3
(кнопки с изображениями стрелок) до тех пор,
руководства.
пока не будет выбрано изображение,
иллюстрирующее желаемую тему.
1
2
3
4
1 Замена прижимной лапки
2 Заправка верхней нити
3 Намотка шпульки
4 Установка шпульки
Нажмите кнопку (OK).
4
X Появляется первый экран с описанием
выполнения процедуры выбранной
операции.
Чтобы отобразить следующий экран, нажмите
5
кнопку . Чтобы вернуться к предыдущему
экрану, нажмите кнопку .
Описание экранов ЖКдисплея 13
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
S3_brotherE.book Page 14 Monday, November 17, 2003 7:22 PM
Изменение настроек машины
При помощи панели управления вы можете изменять различные настройки швейной машины и
выполнение тех или иных операций.
Нажмите кнопку (OK).
Изменение настроек
6
X Появляется первоначальный экран
Ниже описаны общие процедуры изменения
строчек.
настроек машины.
Включите швейную машину.
1
X Включается ЖКдисплей.
Нажмите кнопку (кнопку настройки) на
2
панели управления.
X Появляется экран настройки.
Нажимайте кнопки , , и
3
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрана строчка или атрибут
машины, который вы хотите настроить.
Нажмите кнопку (OK).
4
X Появляется экран, содержащий
настройки для выбранного атрибута.
Нажимайте кнопки , , и
5
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрана желаемая настройка.
X Настройка изменена.
14
Аннотации для Швейной Машиной Brother CS-8120 в формате PDF
Топ 10 инструкций
Другие инструкции
S3_BrotherE_cover
DIC181p
K
ПОДГОТОВКА
Прочтите перед
началом работы
ОСНОВЫ ШИТЬЯ
ТИПЫ СТРОЧЕК
Прочтите для получения
дополнительной информации
ПРИЛОЖЕНИЕ
Русский
885-S08
XC7213-021
Напечатано в Китае
Компьютеризованная швейная машина
Руководство по эксплуатации
S3_brotherE.book Page A Monday, November 17, 2003 7:22 PM
Принадлежности в комплекте поставки
Открыв коробку, убедитесь в наличии всех следующих принадлежностей. Если какиелибо из них
отсутствуют или повреждены, обратитесь к продавцу машины.
Принадлежности
1.2.3.4.5.6.7.8.9.
10.*11.12.13.14.15.16.17.18.19.
20.21.22.23.24.25.
*2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: игла с шариковым кончиком (золотистого цвета)
№Наименование деталиКод детали№Наименование деталиКод детали
Лапка для выметывания
1
петель “A”
Лапка для краеобметочных
2
работ “G”
Лапка для выстрачивания
3
монограмм “N”
Лапка для вшивания
4
“молнии” “I”
Лапка для строчки зигзаг
5
“J” (на машине)
Лапка для потайной
6
строчки “R”
Лапка для пришивания
7
пуговиц “M”
8 Вспарыватель для петель X54243001 21
9 Шпулька (4 шт.) XA5539151 22
10 Набор игл X58358051 23
11Двойная иглаX59296-15124Краткий справочник
12 Щеточка для очистки X59476051 25
13 Прошивка с ушком 135793051
XC269105114ОтверткаXC4237021
XC309805115
X5384035116Колпачок катушки (малый)130013154
X5937005117
XC302105118Сетка для катушкиXA5523050
XC405105119ПедальXC6651-021
X59375151 20
Колпачок катушки
(большой)
Дополнительный стержень
для установки катушки
Кассета для катушки (на
машине)
Колпачок катушки
(оранжевый), на машине
Приспособление для
замены иглы
Руководство по
эксплуатации
Колпачок катушки
(специальный)
130012054
XC3834021
XC4716-023
XC3673021
XC4551-020
XC7213021
XC5256021,
XC5257021
XA5752021
Введение A
S3_brotherE.book Page B Monday, November 17, 2003 7:22 PM
Наименования частей машины и их функции
Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.
Вид спереди
1
2
3
4
5
6
7
1 Крышка кассетного отсека
2 Кассетный отсек
Вставьте в кассетный отсек кассету с катушкой.
3 Рычажок извлечения кассеты
Нажмите на этот рычажок, чтобы извлечь
установленную кассету с катушкой.
4 Регулятор натяжения нити
Служит для настройки натяжения верхней нити.
5 Приспособление для обрезки нити
Для обрезки пропустите нить через приспособление.
6 Рукавная платформа
7 Створка
Эта створка используется для создания рабочего
стола. Если машина не используется, сложите
створку. Перед обработкой цилиндрических деталей
(например, манжет рукавов) снимите створку.
8 Откидная ножка
Откиньте эту ножку для работы с использованием
функции “свободный рукав”.
E
D
C
B
A
?
9
8
9 Кнопки управления
Кнопки управления служат для пуска машины и
подъема или опускания иглы (стр. Введение D).
0 Панель управления
Выберите тип строчки из появляющихся на панели
управления. (стр. Введение E)
A Устройство намотки шпульки
Служит для намотки нити на шпульку.
B Стержень для катушки для намотки шпульки
На этот стержень устанавливается катушка для
намотки шпульки.
C Отделение для хранения шпулек
Служит для хранения шпулек, предназначенных для
этой швейной машины.
6 Крышка устройства для намотки шпульки
Перед намоткой шпульку следует открыть эту
крышку.
E Направляющая нити для намотки шпульки
Проведите нить вокруг направляющей перед
намоткой шпульки.
Введение B
S3_brotherE.book Page C Monday, November 17, 2003 7:22 PM
Игла и прижимная лапка
1
2
3
7
6
5
1 Рычажок для выметывания петли
Опустите рычажок при выметывании петель и
выполнении закрепок.
2 Направляющий крючок на игловодителе
Пропустите нить через направляющий крючок.
3 Игольная пластина
На игольной пластине нанесена маркировка для
выполнения прямых швов.
4 Крышка челночного устройства/челночное устройство
Снимите крышку и вставьте шпульку с нитью в
челночное устройство.
5 Гребенки транспортера ткани
Служат для подачи ткани в направлении шитья.
6 Прижимная лапка
Прижимная лапка служит для приложения к
материалу постоянного давления во время шитья.
Установите лапку, соответствующую выбранному
типу строчки.
7 Адаптер прижимной лапки
На этот адаптер устанавливается прижимная лапка.
4
Вид справа/сзади
1
2
3
7
4
1 Ручка
Служит для переноски швейной машины.
2 Маховик
Чтобы поднять и опустить иглу и прошить один
стежок, поверните маховик на себя.
3 Сетевой выключатель
Сетевой выключатель служит для включения и
выключения машины.
4 Гнездо подключения сетевого шнура
Вставьте в это гнездо разъем сетевого шнура.
5 Гнездо для подключения педали
Вставьте в это гнездо разъем, находящийся на конце
кабеля педали.
6 Вентиляционное отверстие
Вентиляционное отверстие позволяет
осуществляться циркуляции воздуха вокруг
двигателя. Не закрывайте это отверстие во время
работы машины.
7 Переключатель положения гребенок транспортера
ткани
Служит для опускания и подъема гребенок
транспортера ткани.
6
5
Введение C
Рекомендации
● Изучая машину, обращайтесь при
необходимости к страницам Введения B,
D или E.
S3_brotherE.book Page D Monday, November 17, 2003 7:22 PM
Кнопки управления
Кнопки управления помогают вам легко выполнять основные операции.
1
2
3
4
1 Индикатор кассеты для катушки
Индикатор кассеты загорается или гаснет в
зависимости от состояния швейной машины.
Зеленый: Кассета катушки может быть
вставлена.
Красный: Кассета катушки не может быть
вставлена.
Не горит: Машина выключена, или кассета уже
вставлена.
2 Кнопка обрезки нити (только для машин,
оборудованных кнопкой обрезки нити)
После остановки шитья нажмите кнопку обрезки
нити, чтобы обрезать верхнюю и нижнюю нити.
Подробную информацию см. в разделе “Обрезка
нити” (стр. 57).
3 Кнопка позиционирования иглы
Нажмите кнопку позиционирования иглы, чтобы
поднять или опустить иглу. При двукратном нажатии
кнопки прошивается один стежок.
7
6
5
6 Кнопка шитья в обратном направлении/выполнения
усилительных стежков
Нажмите эту кнопку, чтобы шить в обратном
направлении или прошить усилительные стежки.
Шитье в обратном направлении осуществляется при
нажатой кнопке. Усилительные стежки
выполняются путем прошивания 3–5 стежков поверх
друг друга. Подробную информацию см. в разделе
“Закрепление строчки” (стр. 55).
7 Регулятор скорости шитья
Сдвиньте регулятор в ту или иную сторону, чтобы
настроить скорость шитья.
ВНИМАНИЕ
● Не нажимайте кнопку обрезки нити, если нить
уже была обрезана. Это может привести к
поломке иглы, запутыванию нитей или
повреждению машины.
4 Кнопка Пуск/Стоп
Кнопка Пуск/Стоп служит для того, чтобы начать
или остановить шитье Если после начала шитья
продолжать удерживать эту кнопку нажатой, машина
будет шить на малой скорости. После остановки
машины игла остается опущенной (находится в
материале). Подробную информацию см. в разделе
“Начало шитья” (стр. 53).
5 Рычаг лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.
Примечание
● Не нажимайте кнопку обрезки нити, если
под лапкой нет ткани или во время
шитья – это может привести к
повреждению машины.
● Для обрезки нитей, более толстых, чем
№ 30, или других специальных нитей
пользуйтесь приспособлением для
обрезки, расположенным на боковой
стороне машины. Подробную
информацию см. в разделе “Обрезка
нити” (стр. 57).
Введение D
S3_brotherE.book Page E Monday, November 17, 2003 7:22 PM
Панель управления
Панель управления, расположенная на передней стороне машины, состоит из жидкокристаллического
дисплея и кнопок для задания различных настроек строчки.
17345
6892
1 Жидкокристаллический дисплей
На жидкокристаллическом дисплее отображаются
настройки для выбранного типа строчки и
сообщения об ошибках (некорректных операциях).
При помощи кнопок 2–9, описанных ниже, можно
отобразить на дисплее различные элементы и
выбрать те или иные настройки. Подробную
информацию см. в разделе “Описание экранов
ЖКдисплея” (стр. 12).
2 Кнопка вызова оперативной информации
Нажмите эту кнопку, чтобы вывести на дисплей
оперативную информацию. Вы можете отобразить
упрощенные описания операций заправки верхней
нити, установки и намотки шпульки, а также замены
прижимной лапки.
3 Кнопка выбора строчки
Нажмите эту кнопку, чтобы выбрать требуемый тип
строчки.
4 Кнопка
Нажмите эту кнопку, чтобы добавить строчку при
выполнении комбинации знаков или декоративных
строчек.
5 Кнопка
Нажмите эту кнопку, чтобы удалить добавленную
строчку из комбинации декоративных строчек.
7 Кнопка OK
Нажмите эту кнопку, чтобы подтвердить выбор того
или иного элемента.
8 Кнопка “Назад”
Нажмите эту кнопку, чтобы вернуться к
предыдущему экрану.
9 Кнопка настройки
Нажмите эту кнопку, чтобы выбрать те или иные
настройки выполнения швейных операций, такие
как автоматическое выполнение шитья в обратном
направлении/усилительных стежков, или другие
настройки, например звуковую сигнализацию.
6 Кнопки с обозначениями стрелок
При помощи этих кнопок можно сдвигаться в
указанном направлении при выборе отображенного
на экране элемента. Кроме того, кнопки
можно использовать для выбора настройки более
низкого уровня, а кнопки – для выбора
настройки более высокого уровня.
Введение E
S3_brotherE.book Page 1 Monday, November 17, 2003 7:22 PM
—————————————————————————————————————————————— Принадлежности в комплекте поставки
Дополнительные принадлежности
На иллюстрации ниже представлены дополнительные принадлежности к этой швейной машине.
1. 2. 3.
4. 5.
1. Боковой резак
Код детали SA177, XC3879002
2. Направляющая для выполнения стегальных работ
Код детали SA132, XC2215002
3. Направляющая лапка
Код детали SA133, XC1957002
4. Шагающая лапка
Код детали SA140, XC2214002
5. Лапка для стегальных работ
Код детали SA129, XC1948002
Рекомендации
● Для приобретения дополнительных принадлежностей обратитесь к своему торговому
представителю или в ближайший уполномоченный сервисный центр.
1
S3_brotherE.book Page 2 Monday, November 17, 2003 7:22 PM
Введение
Благодарим вас за покупку этой швейной машины.
Перед началом эксплуатации машины внимательно прочтите раздел “Инструкции по безопасности”
(стр. 6), а затем изучите настоящее руководство, чтобы правильно использовать различные функции
машины и выполнять различные операции.
Храните руководство в легкодоступном месте, чтобы при необходимости получить всю необходимую
информацию.
Характеристики швейной машины
2
1
3
4
1 Кассета для катушки
Заправка верхней нити по упрощенной процедуре осуществляется путем установки катушки с нитью в кассету.
Затем кассета просто вставляется в кассетный отсек для заправки нити в иглу (стр. 25).
2 Простая операция намотки шпульки
На машине легко и быстро осуществляется намотка шпульки (стр. 18).
3 Встроенные строчки
Можно выбрать любой из типов встроенных строчек включая декоративные строчки (стр. 68).
4 Быстрая заправка нижней нити
Вы можете начать шить, не вытягивая предварительно нижнюю нить (стр. 22).
2
S3_brotherE.book Page 3 Monday, November 17, 2003 7:22 PM

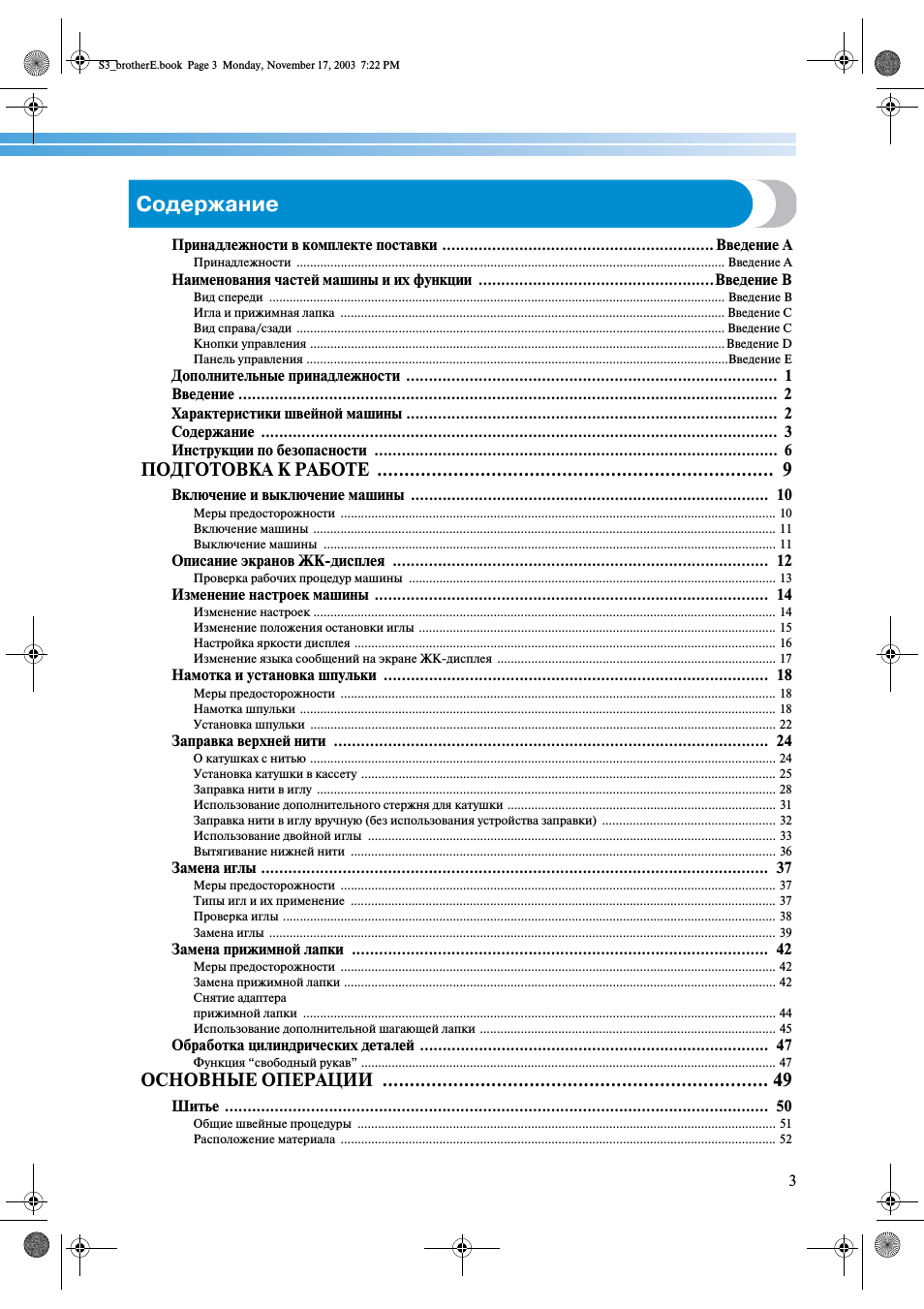

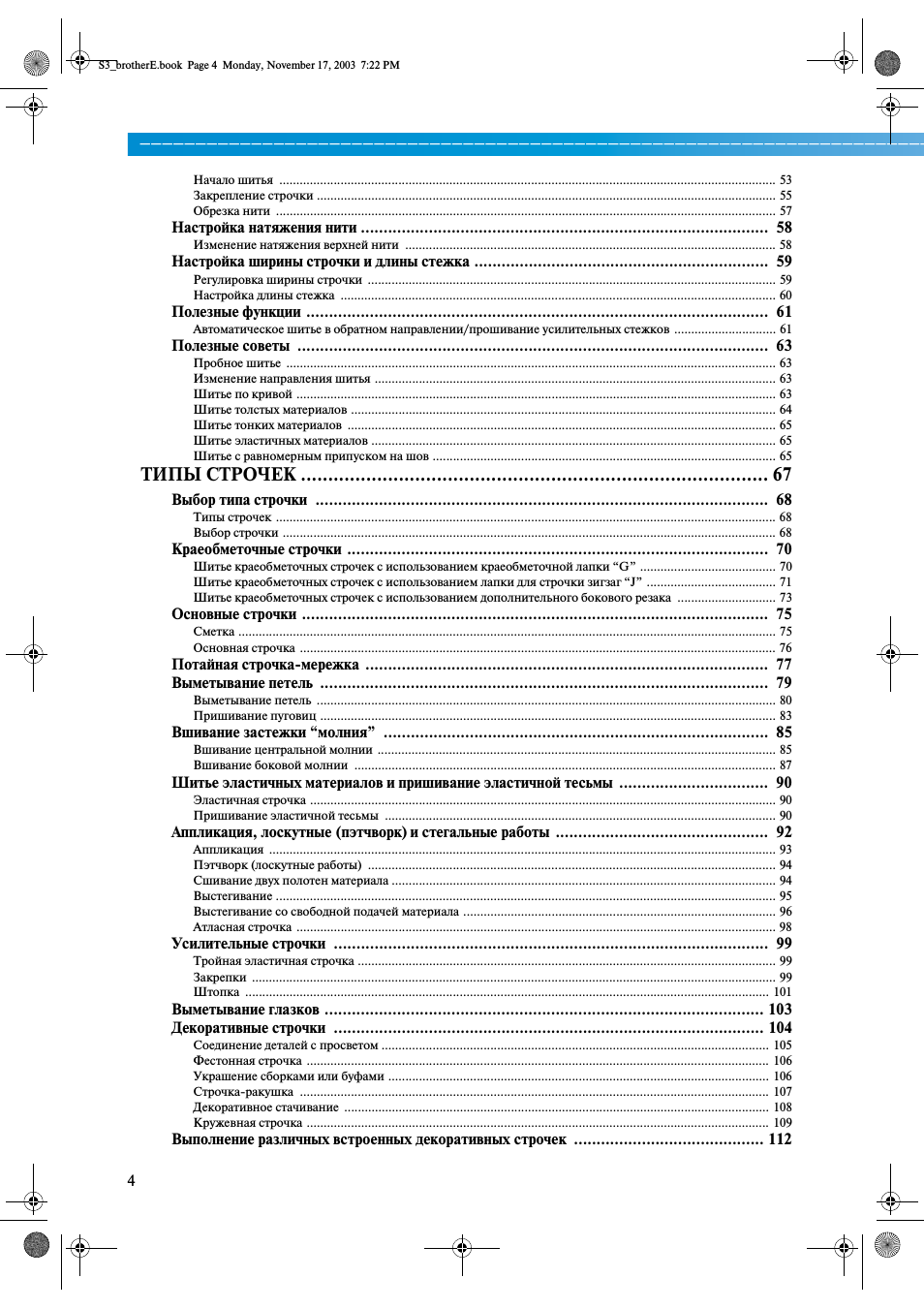

Содержание
Принадлежности в комплекте поставки ……………………………………………………Введение A
Принадлежности ……………………………………………………………………………………………………………… Введение A
Наименования частей машины и их функции …………………………………………….Введение B
Вид спереди …………………………………………………………………………………………………………………….. Введение B
Игла и прижимная лапка ………………………………………………………………………………………………….. Введение C
Вид справа/сзади ……………………………………………………………………………………………………………… Введение C
Кнопки управления …………………………………………………………………………………………………………..Введение D
Панель управления …………………………………………………………………………………………………………….Введение E
Дополнительные принадлежности ………………………………………………………………………. 1
Введение ……………………………………………………………………………………………………….. 2
Характеристики швейной машины ………………………………………………………………………. 2
Содержание …………………………………………………………………………………………………… 3
Инструкции по безопасности …………………………………………………………………………….. 6
ПОДГОТОВКА К РАБОТЕ ………………………………………………………………. 9
Включение и выключение машины ……………………………………………………………………. 10
Меры предосторожности ……………………………………………………………………………………………………………….. 10
Включение машины ………………………………………………………………………………………………………………………. 11
Выключение машины ……………………………………………………………………………………………………………………. 11
Описание экранов ЖКдисплея ……………………………………………………………………….. 12
Проверка рабочих процедур машины ……………………………………………………………………………………………… 13
Изменение настроек машины …………………………………………………………………………… 14
Изменение настроек ………………………………………………………………………………………………………………………. 14
Изменение положения остановки иглы …………………………………………………………………………………………… 15
Настройка яркости дисплея ……………………………………………………………………………………………………………. 16
Изменение языка сообщений на экране ЖКдисплея ………………………………………………………………………. 17
Намотка и установка шпульки …………………………………………………………………………. 18
Меры предосторожности ……………………………………………………………………………………………………………….. 18
Намотка шпульки ………………………………………………………………………………………………………………………….. 18
Установка шпульки ……………………………………………………………………………………………………………………….. 22
Заправка верхней нити …………………………………………………………………………………… 24
О катушках с нитью ……………………………………………………………………………………………………………………….. 24
Установка катушки в кассету ………………………………………………………………………………………………………….. 25
Заправка нити в иглу ……………………………………………………………………………………………………………………… 28
Использование дополнительного стержня для катушки ……………………………………………………………………. 31
Заправка нити в иглу вручную (без использования устройства заправки) …………………………………………… 32
Использование двойной иглы ………………………………………………………………………………………………………… 33
Вытягивание нижней нити …………………………………………………………………………………………………………….. 36
Замена иглы …………………………………………………………………………………………………. 37
Меры предосторожности ……………………………………………………………………………………………………………….. 37
Типы игл и их применение …………………………………………………………………………………………………………….. 37
Проверка иглы ………………………………………………………………………………………………………………………………. 38
Замена иглы ………………………………………………………………………………………………………………………………….. 39
Замена прижимной лапки ……………………………………………………………………………….. 42
Меры предосторожности ……………………………………………………………………………………………………………….. 42
Замена прижимной лапки ………………………………………………………………………………………………………………. 42
Снятие адаптера
прижимной лапки …………………………………………………………………………………………………………………………. 44
Использование дополнительной шагающей лапки …………………………………………………………………………… 45
Обработка цилиндрических деталей ………………………………………………………………….. 47
Функция “свободный рукав” ………………………………………………………………………………………………………….. 47
ОСНОВНЫЕ ОПЕРАЦИИ …………………………………………………………….. 49
Шитье ………………………………………………………………………………………………………… 50
Общие швейные процедуры …………………………………………………………………………………………………………… 51
Расположение материала ……………………………………………………………………………………………………………….. 52
3
S3_brotherE.book Page 4 Monday, November 17, 2003 7:22 PM
——————————————————————————————————————————————————————————————————————
Начало шитья ……………………………………………………………………………………………………………………………….. 53
Закрепление строчки ……………………………………………………………………………………………………………………… 55
Обрезка нити ………………………………………………………………………………………………………………………………… 57
Настройка натяжения нити ……………………………………………………………………………… 58
Изменение натяжения верхней нити ………………………………………………………………………………………………. 58
Настройка ширины строчки и длины стежка ……………………………………………………….. 59
Регулировка ширины строчки ………………………………………………………………………………………………………… 59
Настройка длины стежка ……………………………………………………………………………………………………………….. 60
Полезные функции ………………………………………………………………………………………… 61
Автоматическое шитье в обратном направлении/прошивание усилительных стежков ………………………… 61
Полезные советы ………………………………………………………………………………………….. 63
Пробное шитье ……………………………………………………………………………………………………………………………… 63
Изменение направления шитья ………………………………………………………………………………………………………. 63
Шитье по кривой …………………………………………………………………………………………………………………………… 63
Шитье толстых материалов …………………………………………………………………………………………………………….. 64
Шитье тонких материалов ……………………………………………………………………………………………………………… 65
Шитье эластичных материалов ……………………………………………………………………………………………………….. 65
Шитье с равномерным припуском на шов ……………………………………………………………………………………….. 65
ТИПЫ СТРОЧЕК ………………………………………………………………………….. 67
Выбор типа строчки ………………………………………………………………………………………. 68
Типы строчек ………………………………………………………………………………………………………………………………… 68
Выбор строчки ………………………………………………………………………………………………………………………………. 68
Краеобметочные строчки ………………………………………………………………………………… 70
Шитье краеобметочных строчек с использованием краеобметочной лапки “G” …………………………………. 70
Шитье краеобметочных строчек с использованием лапки для строчки зигзаг “J” ……………………………….. 71
Шитье краеобметочных строчек с использованием дополнительного бокового резака ……………………….. 73
Основные строчки …………………………………………………………………………………………. 75
Сметка ………………………………………………………………………………………………………………………………………….. 75
Основная строчка ………………………………………………………………………………………………………………………….. 76
Потайная строчкамережка …………………………………………………………………………….. 77
Выметывание петель ……………………………………………………………………………………… 79
Выметывание петель ……………………………………………………………………………………………………………………… 80
Пришивание пуговиц …………………………………………………………………………………………………………………….. 83
Вшивание застежки “молния” …………………………………………………………………………. 85
Вшивание центральной молнии ……………………………………………………………………………………………………… 85
Вшивание боковой молнии ……………………………………………………………………………………………………………. 87
Шитье эластичных материалов и пришивание эластичной тесьмы …………………………… 90
Эластичная строчка ……………………………………………………………………………………………………………………….. 90
Пришивание эластичной тесьмы ……………………………………………………………………………………………………. 90
Аппликация, лоскутные (пэтчворк) и стегальные работы ……………………………………….. 92
Аппликация ………………………………………………………………………………………………………………………………….. 93
Пэтчворк (лоскутные работы) ………………………………………………………………………………………………………… 94
Сшивание двух полотен материала ………………………………………………………………………………………………….. 94
Выстегивание ………………………………………………………………………………………………………………………………… 95
Выстегивание со свободной подачей материала ……………………………………………………………………………….. 96
Атласная строчка …………………………………………………………………………………………………………………………… 98
Усилительные строчки …………………………………………………………………………………… 99
Тройная эластичная строчка …………………………………………………………………………………………………………… 99
Закрепки ………………………………………………………………………………………………………………………………………. 99
Штопка ………………………………………………………………………………………………………………………………………. 101
Выметывание глазков ……………………………………………………………………………………. 103
Декоративные строчки ………………………………………………………………………………….. 104
Соединение деталей с просветом …………………………………………………………………………………………………… 105
Фестонная строчка ………………………………………………………………………………………………………………………. 106
Украшение сборками или буфами …………………………………………………………………………………………………. 106
Строчкаракушка ………………………………………………………………………………………………………………………… 107
Декоративное стачивание …………………………………………………………………………………………………………….. 108
Кружевная строчка ………………………………………………………………………………………………………………………. 109
Выполнение различных встроенных декоративных строчек …………………………………… 112
4
S3_brotherE.book Page 5 Monday, November 17, 2003 7:22 PM
Выполнение красивых декоративных строчек ………………………………………………………………………………… 112
Вышивание строчек …………………………………………………………………………………………………………………….. 112
Комбинирование строчек …………………………………………………………………………………………………………….. 113
Повторение рисунков вышивки ……………………………………………………………………………………………………. 114
Проверка выбранного рисунка ……………………………………………………………………………………………………… 115
Изменение длины рисунка вышивки …………………………………………………………………………………………….. 115
Зеркальное отражение рисунка …………………………………………………………………………………………………….. 116
Сохранение строчки в памяти ………………………………………………………………………………………………………. 117
Настройка рисунка строчки ………………………………………………………………………………………………………….. 118
ПРИЛОЖЕНИЕ ………………………………………………………………………….. 121
Настройки строчек ……………………………………………………………………………………….. 122
Типы строчек ………………………………………………………………………………………………………………………………. 122
Другие виды строчек ……………………………………………………………………………………………………………………. 127
Техническое обслуживание …………………………………………………………………………….. 128
Наружная очистка машины ………………………………………………………………………………………………………….. 128
Очистка челночного устройства ……………………………………………………………………………………………………. 128
Поиск и устранение неисправностей …………………………………………………………………. 130
Сообщения об ошибках ……………………………………………………………………………………………………………….. 134
На экране ЖКдисплея ничего не появляется ………………………………………………………………………………… 135
Звуковая сигнализация ………………………………………………………………………………………………………………… 135
Отключение звуковой сигнализации ……………………………………………………………………………………………… 136
Указатель …………………………………………………………………………………………………… 137
5
S3_brotherE.book Page 6 Monday, November 17, 2003 7:22 PM
Инструкции по безопасности
При эксплуатации швейной машины следует всегда соблюдать следующие основные меры
безопасности:
Перед началом эксплуатации внимательно прочтите все инструкции.
ВНИМАНИЕ! Для предотвращения возможности поражения
электрическим током:
1. Никогда не оставляйте швейную машину без присмотра при вставленной в розетку вилке
сетевого шнура. Сразу же после использования швейной машины или перед ее чисткой
всегда вынимайте вилку сетевого шнура из розетки.
ПРЕДУПРЕЖДЕНИЕ: Для уменьшения риска возгорания,
поражения электрическим током, получения ожогов или травм:
1. Не допускайте использования машины в качестве игрушки. Необходимо быть особенно
внимательным, когда машина используется детьми или когда во время работы на машине
рядом находятся дети.
2. Используйте машину только по ее прямому назначению, как описано в настоящем
руководстве. Используйте только те принадлежности, которые рекомендованы
изготовителем и указаны в данном руководстве.
3. Никогда не используйте швейную машину, если у нее поврежден сетевой шнур или вилка,
если машина плохо работает, если ее уронили или повредили, если в машину попала вода.
В этих случаях машину следует отправить официальному дилеру компании BROTHER
вашего региона или в уполномоченный сервисный центр для проверки, ремонта и наладки
ее электрической или механической части.
4. Никогда не работайте на машине при закрытых вентиляционных отверстиях. Содержите
вентиляционные отверстия машины и педаль в чистоте, своевременно очищайте их от
пыли, грязи, обрывков ткани и ворса.
5. Не роняйте в отверстия машины и не вставляйте в них никаких посторонних предметов.
6. Не используйте машину для работы вне помещения.
7. Не используйте машину в помещениях, в которых распыляют те или иные аэрозоли или
применяют чистый кислород.
8. Для отключения машины от электрической сети установите сетевой выключатель в
положение, обозначенное символом “{”, соответствующее выключению, а затем выньте
вилку сетевого шнура из розетки.
9. При отключении машины от сети не вытягивайте вилку за шнур. Возьмитесь за вилку и
выньте ее из электрической розетки.
10. Держите пальцы вдали от движущихся частей машины. Будьте особенно осторожны при
работе рядом с иглой.
11. Применяйте только соответствующую игольную пластину. Использование неподходящей
игольной пластины может привести к поломке иглы.
12. Не используйте погнутые иглы.
13. Не тяните и не подталкивайте ткань во время шитья. Это может привести к отклонению
иглы и ее поломке.
14. При выполнении любых операций в районе иглы, например при заправке нити, замене
иглы или шпульки или смене прижимной лапки и т.п., выключите машину, установив
сетевой выключатель в положение, обозначенное символом “{”.
6
S3_brotherE.book Page 7 Monday, November 17, 2003 7:22 PM
15. При снятии крышек, смазке или выполнении любых других регулировок, разрешенных
пользователю и описанных в данном руководстве, всегда отключайте машину от
электрической сети.
16. Малолетним детям или людям пожилого возраста пользоваться швейной машиной без
присмотра не разрешается.
17. Следите за детьми. Не допускайте, чтобы они играли со швейной машиной.
18. В случае выхода из строя лампочки подсветки её замена должна производиться
уполномоченным дилером фирмы.
СОХРАНИТЕ ЭТО РУКОВОДСТВО
Эта машина предназначена только для бытового применения.
7
S3_brotherE.book Page 8 Monday, November 17, 2003 7:22 PM
ПОЗДРАВЛЯЕМ ВАС С ВЫБОРОМ НАШЕЙ МАШИНЫ
Ваша машина является одной из наиболее современных бытовых швейных машин. Для того
чтобы в полной мере использовать все ее функции, рекомендуем вам предварительно изучить
настоящее руководство.
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ СЛЕДУЕТ
ОЗНАКОМИТЬСЯ С ПРИВЕДЕННЫМИ НИЖЕ УКАЗАНИЯМИ
Для обеспечения безопасности при использовании машины
1. Во время шитья внимательно следите за иглой. Не касайтесь маховика, рычага
нитепритягивателя, иглы или других движущихся частей.
2. Не забывайте выключить питание и вынуть вилку из розетки в следующих случаях:
• после прекращения работы на машине;
• при замене или снятии иглы или любой другой части;
• при возникновении сбоя питания во время работы на машине;
• при проверке или очистке машины.
• перед тем как оставить машину без присмотра
3. Не кладите на педаль никаких посторонних предметов.
4. Включайте вилку сетевого шнура прямо в стенную розетку. Не пользуйтесь удлинителями.
Для обеспечения длительного срока эксплуатации машины
1. Не храните машину под прямыми солнечными лучами или в условиях высокой влажности.
Не эксплуатируйте и не храните машину вблизи нагревательных приборов, таких как
включенный утюг, галогенные лампы, или вблизи других источников тепла.
2. Не используйте сильнодействующие мыла или моющие средства для чистки машины.
Категорически запрещается использование бензина, других растворителей и абразивных
чистящих порошков, поскольку это может привести к повреждению корпуса машины.
3. Не допускайте падения машины или ударных воздействий на нее.
4. Перед заменой или установкой прижимной лапки, иглы или любых других частей следует
обязательно просмотреть руководство по эксплуатации, чтобы правильно выполнять все
необходимые операции.
Для ремонта или наладки машины
При поломке машины или необходимости ее наладки следует перед самостоятельным
выполнением осмотра и регулировки машины сначала просмотреть таблицу поиска
неисправностей в Приложении данного руководства по эксплуатации. Если неисправность
устранить самостоятельно не удается, проконсультируйтесь с официальным дилером компании
BROTHER вашего региона.
Дополнительную информацию об изделии и тех или иных изменениях и усовершенствованиях вы
можете получить, посетив наш вебсайт по адресу www.brother.com
8
S3_brotherE.book Page 9 Monday, November 17, 2003 7:22 PM
1 ПОДГОТОВКА К РАБОТЕ
В этой главе описываются различные предварительные операции, выполнение
которых необходимо перед началом шитья.
Включение и выключение машины …………………………………………………………… 10
Описание экранов ЖКдисплея ……………………………………………………………….. 12
Изменение настроек машины ………………………………………………………………….. 14
Намотка и установка шпульки …………………………………………………………………. 18
Заправка верхней нити …………………………………………………………………………… 24
Замена иглы ………………………………………………………………………………………… 37
Замена прижимной лапки ……………………………………………………………………….. 42
Обработка цилиндрических деталей …………………………………………………………. 47
S3_brotherE.book Page 10 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Включение и выключение машины
В этом разделе объясняется, как включать и выключать вашу швейную машину.
Меры предосторожности
Соблюдайте следующие меры предосторожности, касающиеся электропитания машины.
ПРЕДУПРЕЖДЕНИЕ
● В качестве источника питания используйте только бытовую электросеть. Использование
другого источника может привести к возгоранию, поражению электрическим током или
повреждению машины.
● Выключайте машину и вынимайте вилку из розетки в следующих случаях:
• Если вы оставляете машину без присмотра
• По окончании работы на машине
• При сбое электропитания во время работы
• Если машина работает с перебоями изза плохих электрических соединений или иных
причин
• Во время грозы
ВНИМАНИЕ
● Не пользуйтесь удлинителями или разветвителями, в которые включено несколько бытовых
приборов. Это может привести к возгоранию или поражению электрическим током.
● Не дотрагивайтесь до вилки мокрыми руками. Это может привести к поражению
электрическим током.
● Для отключения питания машины сначала всегда выключайте сетевой выключатель. При
отключении машины от сети электроснабжения беритесь только за вилку. Никогда не тяните
за сетевой шнур – это может привести к его повреждению и стать причиной возгорания или
поражения электрическим током.
● Не допускайте повреждения сетевого шнура, его перегибов или перекручивания.
Не производите никаких модификаций шнура. Не ставьте на шнур никаких предметов.
Не подвергайте сетевой шнур воздействию повышенной температуры. Все это может привести
к повреждению шнура и стать причиной возгорания или поражения электрическим током.
В случае повреждения сетевого шнура или вилки отправьте машину уполномоченному дилеру
фирмы для ремонта.
● Если машина не используется в течение длительного времени, выньте вилку из розетки.
В противном случае может произойти возгорание.
10
S3_brotherE.book Page 11 Monday, November 17, 2003 7:22 PM
Включение машины
Убедитесь в том, что машина выключена
1
(сетевой выключатель находится в положении
“{”). Затем вставьте разъем сетевого шнура в
гнездо на правой стороне машины.
Вставьте вилку сетевого шнура в розетку
2
бытовой электросети.
1
1 Гнездо подключения сетевого шнура
Нажмите на правую сторону сетевого
3
выключателя (установите выключатель в
положение “|”).
Выключение машины
По окончании пользования швейной машиной
выключите ее. Выключать машину следует также
перед тем, как перенести ее на другое место.
Убедитесь в том, что машина остановилась.
1
Нажмите на левую сторону сетевого
2
выключателя (установите выключатель в
положение “{”).
X При выключении машины лампочка
подсветки гаснет.
Выньте вилку сетевого шнура из
3
электрической розетки.
Обесточивая машину, беритесь только за
вилку сетевого шнура.
Выньте разъем сетевого шнура из гнезда на
4
машине.
1
X При включении машины загорается
лампочка подсветки.
Откиньте на себя створку.
4
Примечание
● Если во время работы машины
произошло аварийное отключение
электропитания, выключите машину и
выньте вилку из розетки. При повторном
пуске машины следуйте всем
необходимым процедурам.
Включение и выключение машины 11
S3_brotherE.book Page 12 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Описание экранов ЖК2дисплея
Экран жидкокристаллического дисплея, расположенного на передней стороне машины, служит для
отображения настроек выбранного типа строчки и сообщений об ошибках при неправильном
выполнении тех или иных операций.
При включении питания машины включается жидкокристаллический дисплей и появляется показанный
на рисунке ниже экран.
1
2
3
4
5
1 Прижимная лапка, которая должна использоваться
2 Одиночная или двойная игла
3 Выбранный тип строчки
4 Длина стежка (мм)
5 Ширина строчки (мм)
Рекомендации
● Подробная информация о сообщениях об ошибках, появляющихся при неправильном
выполнении тех или иных операций, приведена в разделе “Сообщения об ошибках” (стр. 134).
12
S3_brotherE.book Page 13 Monday, November 17, 2003 7:22 PM
Проверка рабочих
процедур машины
На ЖКдисплее могут отображаться упрощенные
описания операций замены прижимной лапки,
заправки верхней нити и установки и намотки
шпульки.
Включите швейную машину.
1
X Включается ЖКдисплей.
Пример: Заправка верхней нити
По окончании работы с экраном помощи
6
нажмите кнопку (OK).
1
Нажмите кнопку (кнопку вызова
2
оперативной информации) на панели
управления.
X Появляется экран оперативной
информации (“помощи”).
Нажимайте кнопки , , и
3
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрано изображение,
иллюстрирующее желаемую тему.
1
3
1 Замена прижимной лапки
2 Заправка верхней нити
3 Намотка шпульки
4 Установка шпульки
Нажмите кнопку (OK).
4
X Появляется первый экран с описанием
выполнения процедуры выбранной
операции.
2
4
X Появляется первоначальный экран
строчек.
Примечание
● Подробную информацию по каждой теме
см. на соответствующих страницах
руководства.
Чтобы отобразить следующий экран, нажмите
5
кнопку . Чтобы вернуться к предыдущему
экрану, нажмите кнопку .
Описание экранов ЖКдисплея 13
S3_brotherE.book Page 14 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Изменение настроек машины
При помощи панели управления вы можете изменять различные настройки швейной машины и
выполнение тех или иных операций.
Нажмите кнопку (OK).
Изменение настроек
Ниже описаны общие процедуры изменения
настроек машины.
Включите швейную машину.
1
6
X Появляется первоначальный экран
строчек.
X Включается ЖКдисплей.
Нажмите кнопку (кнопку настройки) на
2
панели управления.
X Появляется экран настройки.
Нажимайте кнопки , , и
3
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрана строчка или атрибут
машины, который вы хотите настроить.
Нажмите кнопку (OK).
4
X Появляется экран, содержащий
настройки для выбранного атрибута.
Нажимайте кнопки , , и
5
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрана желаемая настройка.
X Настройка изменена.
14
S3_brotherE.book Page 15 Monday, November 17, 2003 7:22 PM
■ Перечень атрибутов строчек или швейной машины
Ниже перечислены атрибуты строчек или швейной машины, которые могут быть установлены.
Подробную информацию по каждому атрибуту см. на соответствующих страницах руководства.
Атрибут Значок Описание Стр.
Автоматическое
шитье в обратном
направлении/
прошивание
усилительных
стежков
Проверка рисунка Позволяет проверять комбинированные строчки. стр. 113
Установка автоматического выполнения шитья в
обратном направлении/прошивание
усилительных стежков.
1
стр. 61
Зеркальное
отображение
налево/направо
Длина рисунка
строчки
Повторное/
одиночное
выполнение
рисунка
Положение иглы
Шитье двойной
иглой
Регулировка
ширины строчки
Язык
Зуммер
Яркость
ЖКдисплея
Настройка
положения
рисунка строчки
по вертикали
Зеркальное отображение рисунка строчки
относительно вертикальной оси.
Настройка шага атласной строчки. стр. 115
Установка однократного или многократного
выполнения рисунка строчки.
Установка положения иглы при остановке
машины.
Установка шитья двойной иглой. стр. 33
Позволяет производить настройку ширины
строчки при помощи регулятора скорости шитья.
Позволяет изменять язык, используемый на
экранах дисплея.
Включает или отключает звуковую
сигнализацию при выполнении каждой
операции.
Настройка яркости дисплея. стр. 16
Настройка положения рисунка строчки по
вертикали.
стр. 116
стр. 114
стр. 15
стр. 98
стр. 17
стр. 134
стр. 118
Изменение положения
остановки иглы
На заводеизготовителе машина настроена таким
образом, что при остановке игла остается
опущенной (в материале). Однако машину можно
настроить на подъем иглы при остановке.
Нажмите кнопку (кнопку настройки) на
1
панели управления, а затем нажимайте кнопки
, , и (кнопки с изображениями
стрелок) до тех пор, пока не будет выбрано
.
Нажмите кнопку (OK).
2
X Появляется экран настройки положения
иглы при остановке машины.
Изменение настроек машины 15
S3_brotherE.book Page 16 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Нажмите кнопку для того, чтобы выбрать
3
.
Для возврата к настройке нажмите
кнопку .
Настройка яркости
дисплея
Яркость жидкокристаллического дисплея может
быть изменена при помощи панели управления
машины.
Нажмите кнопку (кнопку настройки) на
1
панели управления, а затем нажимайте кнопки
X Теперь машина настроена на остановку с
поднятой иглой.
, , и (кнопки с изображениями
стрелок) до тех пор, пока не будет выбрано
.
Нажмите кнопку (OK).
4
X Появляется первоначальный экран
строчек.
Нажмите кнопку (OK).
2
X Появляется экран настройки яркости
жидкокристаллического дисплея.
Для увеличения яркости дисплея нажмите
3
кнопку (–). Для уменьшения яркости
дисплея нажмите кнопку (+).
X Яркость жидкокристаллического дисплея
изменена.
Нажмите кнопку (OK).
4
X Появляется первоначальный экран
строчек.
16
S3_brotherE.book Page 17 Monday, November 17, 2003 7:22 PM
Изменение языка
сообщений на экране
ЖК2дисплея
Вы можете выбрать один из многих доступных
языков для использования на экранах дисплея.
Нажмите кнопку (кнопку настройки) на
1
панели управления, а затем нажимайте кнопки
, , и (кнопки с изображениями
стрелок) до тех пор, пока не будет выбрано
.
Нажмите кнопку (OK).
2
X Появляется экран выбора языка
сообщений на дисплее.
Нажимайте кнопки или до тех пор,
3
пока не будет выбран требуемый язык.
Можно выбрать один из следующих языков:
английский, французский, немецкий,
голландский, испанский, итальянский,
датский, норвежский, финский, шведский,
португальский, русский, японский,
корейский или другие языки.
1
X Язык сообщений на экране дисплея
установлен.
Нажмите кнопку (OK).
4
X Появляется первоначальный экран
строчек.
Изменение настроек машины 17
S3_brotherE.book Page 18 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Намотка и установка шпульки
В этом разделе описывается намотка шпульки и ее установка в машину.
Меры предосторожности
Соблюдайте указанные далее меры предосторожности, касающиеся обращения со шпульками.
ВНИМАНИЕ
● Применяйте только шпульки (код детали: SA156, XA5539151), специально предназначенные
для этой швейной машины. Использование какихлибо иных шпулек может привести к травме
или повреждению машины.
● Прилагаемые к машине шпульки разработаны специально для этой швейной машины. Если
использовать шпульки для более старых моделей, машина не будет работать нормально.
Применяйте только прилагаемые к машине шпульки или шпульки того же типа (код детали:
SA156, XA5539151).
Реальный размер
11,5 мм
Для этой модели Для старых моделей
Намотка шпульки
Намотайте шпульку, чтобы подготовить нижнюю нить для шитья.
Включите швейную машину.
1
Откройте крышку устройства намотки
2
шпульки в верхней правой части машины.
Поднимите стержень для установки катушки.
3
Сдвиньте стержень для установки катушки
как можно выше.
1 Стержень для установки катушки для намотки
1
шпульки
18
S3_brotherE.book Page 19 Monday, November 17, 2003 7:22 PM
Наденьте шпульку на вал устройства намотки
4
так, чтобы пружина на валу вошла в прорезь
шпульки.
1
2
1 Прорезь в шпульке
2 Пружина на валу
Сдвиньте вал устройства намотки шпульки
5
вправо.
Установите катушку для намотки шпульки на
6
стержень.
ВНИМАНИЕ
● К машине прилагаются колпачки
катушки двух размеров, что позволяет
вам выбрать колпачок в соответствии с
размером катушки с нитью. Если
колпачок слишком мал для используемой
катушки, нить может попасть в прорезь
катушки, что может привести к поломке
иглы.
Примечание
● Если на стержень установлена катушка
диаметром 12 мм и высотой 75 мм,
следует применять специальный
колпачок катушки.
1
Наденьте на стержень колпачок катушки с
7
нитью для намотки шпульки.
Как можно дальше наденьте колпачок
катушки на стержень (таким образом, чтобы
выпуклая сторона была обращена влево) до
тех пор, пока правая сторона катушки не
коснется основания стержня.
2
1
1 12 мм
2 75 мм
Намотка и установка шпульки 19
S3_brotherE.book Page 20 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Удерживая левой рукой конец нити, обернутой
Рекомендации
● При использовании нити, которая
быстро сматывается с катушки, например
9
вокруг направляющей нити для намотки
шпульки, правой рукой пятьшесть раз
обмотайте нить вокруг шпульки.
прозрачной нейлоновой нити или
металлической нити, перед установкой
катушки на стержень наденьте на нее
прилагаемую к машине сетку.
Если сетка слишком длинная, подогните
ее в соответствии с высотой катушки.
1
Вытяните нить вправо и проведите ее через
0
4
прорезь в седле устройства намотки шпульки.
3
2
1 Сетка для катушки
2 Катушка
3 Стержень для установки катушки
4 Колпачок катушки
Вытяните некоторое количество нити и
8
проведите нить через направляющую.
Держа нить двумя руками, проведите нить
как можно дальше в две прорези в
направляющей.
1
2
1 Направляющая нити для намотки шпульки
2 Две прорези
1
1 Прорезь в седле устройства намотки шпульки
(со встроенным устройством обрезки)
X Нить обрезается до нужной длины.
ВНИМАНИЕ
● Обязательно обрежьте нить, как описано
выше. Если шпулька будет намотана без
обрезки нити при помощи встроенного
устройства обрезки, то когда нить будет
заканчиваться, она может запутаться на
шпульке, что может привести к тому, что
игла погнется или сломается.
Сдвиньте регулятор скорости шитья вправо
a
(высокая скорость).
20
1
1 Регулятор скорости шитья
S3_brotherE.book Page 21 Monday, November 17, 2003 7:22 PM
Нажмите кнопку (Пуск/Стоп) один раз.
b
1
1 Кнопка Пуск/Стоп
X Шпулька начинает вращаться, и на нее
наматывается нить.
X Когда шпулька заполняется нитью, она
начинает вращаться на малой скорости.
Когда шпулька начнет вращаться медленно,
c
один раз нажмите кнопку (Пуск/Стоп).
X Швейная машина останавливается.
Обрежьте нить, намотанную на шпульку,
d
ножницами.
Снимите колпачок и катушку.
g
Поверните вниз стержень для установки
h
катушки с нитью, затем сдвиньте регулятор
скорости шитья в первоначальное положение.
Рекомендации
● При пуске машины или повороте
маховика вручную после намотки
шпульки машина издает щелчок.
1
Сдвиньте вал устройства намотки шпульки
e
влево.
Снимите шпульку с вала.
f
Намотка и установка шпульки 21
S3_brotherE.book Page 22 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Сдвиньте защелку крышки челночного
1
Установка шпульки
устройства вправо.
Установите намотанную шпульку в машину.
ВНИМАНИЕ
Используйте для шитья только правильно
●
намотанную шпульку – в противном
случае возможны поломка иглы или
неправильное натяжение нити.
● Прилагаемые к машине шпульки
разработаны специально для этой
швейной машины. Если использовать
шпульки для более старых моделей,
машина не будет работать нормально.
Применяйте только прилагаемые к
машине шпульки, или шпульки того же
типа(код детали: SA156, XA5539151).
Реальный размер
11,5 мм
Для этой модели Для старых моделей
1
1 Крышка челночного устройства
2 Защелка
X Крышка челночного устройства
открывается.
Снимите крышку челночного устройства.
2
Возьмите шпульку правой рукой. Левой рукой
3
возьмите конец нити.
• Будьте внимательны – не уроните
шпульку.
Вставьте шпульку в челночное устройство так,
4
чтобы нить сматывалась с нее влево.
2
Рекомендации
● Последовательность, в которой нить
шпульки (нижняя нить) должна быть
пропущена через игольную пластину,
обозначена метками вокруг челночного
устройства. Заправьте нить в
соответствии с этими обозначениями.
22
• Установите шпульку надлежащим
образом.
Слегка прижмите шпульку правой рукой и
5
левой рукой направьте нить, как показано на
рисунке.
S3_brotherE.book Page 23 Monday, November 17, 2003 7:22 PM
ВНИМАНИЕ
● Прижмите шпульку пальцем и правильно
смотайте нить со шпульки. В противном
случае может произойти обрыв нити или
не будет обеспечено ее нормальное
натяжение.
Проведите нить через прорезь, как показано
6
на рисунке, а затем потяните её на себя.
1
1
1 Устройство обрезки нити
X Нить обрезается устройством обрезки.
Установите на место крышку челночного
7
устройства.
Вставьте язычок в нижнем левом углу
крышки челночного устройства, а затем
слегка нажмите на ее правую сторону.
1
X Заправка нижней нити закончена.
Теперь заправьте верхнюю нить.
Продолжите заправку нити в соответствии с
процедурой, описанной в разделе “Заправка
верхней нити” на следующей странице.
Рекомендации
● Вы можете начать шить, не вытягивая
предварительно нижнюю нить. Если вы
хотите перед началом шитья вытянуть
нижнюю нить, сделайте это в
соответствии с процедурой, описанной в
разделе “Вытягивание нижней нити”
(стр. 36).
2
Намотка и установка шпульки 23
S3_brotherE.book Page 24 Monday, November 17, 2003 7:22 PM
ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
Заправка верхней нити
В этом разделе описываются процедуры установки катушки с нитью и заправки верхней нити в иглу.
ВНИМАНИЕ
● Производя заправку верхней нити, строго следуйте инструкциям. Неправильная заправка
нити может привести к запутыванию нити или поломке иглы.
При использовании дополнительного стержня
О катушках с нитью
На этой швейной машине катушка с нитью может
быть установлена в прилагаемую кассету. Затем
может быть произведена заправка кассеты нитью.
Информация о катушках с нитью приведена
ниже.
■ Катушки, которые могут быть установлены в
кассету
Обычно катушка с нитью устанавливается в
кассету. Катушки, которые могут быть
установлены в кассету, должны иметь диаметр
меньше, чем диаметр оранжевого колпачка
катушки, а их высота не должна превышать
метки на крышке кассеты.
1
3
наденьте на него большой или малый колпачок в
зависимости от размера катушки. Используйте
колпачок, диаметр которого немного больше
диаметра катушки.
1
2
3
1 Колпачок катушки (большой)
2 Колпачок катушки (малый)
3 Катушка
11
2
1 Колпачок катушки (оранжевый)
2 Катушка
3 Метка на крышке кассетного отсека
■ Катушки, которые не могут быть установлены в
кассету
Если катушка не может быть установлена в
кассету, следует использовать прилагаемый
дополнительный стержень для катушки.
Рекомендации
● Подробную информацию об
использовании дополнительного стержня
см. в разделе “Использование
дополнительного стержня для катушки”
(стр. 31).
● При использовании катушки с
перекрестной намоткой нити установите
маленький белый колпачок с некоторым
просветом между колпачком и катушкой.
1
3
1 Колпачок катушки (малый)
2 Просвет
3 Катушка
2
24
Loading…
Русский
885-S08
XC7213-021
Напечатано в Китае
ОСНОВЫ ШИТЬЯ
ПОДГОТОВКА
Прочтите перед
началом работы
Прочтите для получения
дополнительной информации
ТИПЫ СТРОЧЕК
ПРИЛОЖЕНИЕ
Компьютеризованная швейная машина
Руководство по эксплуатации
S3_BrotherE_cover
DIC181p
K
Введение A
Принадлежности в комплекте поставки
Открыв коробку, убедитесь в наличии всех следующих принадлежностей. Если какие либо из них
отсутствуют или повреждены, обратитесь к продавцу машины.
Принадлежности
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.*
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
* 2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: игла с шариковым кончиком (золотистого цвета)
№
Наименование детали
Код детали
№
Наименование детали
Код детали
1
Лапка для выметывания
петель “A”
XC2691 051
14
Отвертка
XC4237 021
2
Лапка для краеобметочных
работ “G”
XC3098 051
15
Колпачок катушки
(большой)
130012 054
3
Лапка для выстрачивания
монограмм “N”
X53840 351
16
Колпачок катушки (малый)
130013 154
4
Лапка для вшивания
“молнии” “I”
X59370 051
17
Дополнительный стержень
для установки катушки
XC3834 021
5
Лапка для строчки зигзаг
“J” (на машине)
XC3021 051
18
Сетка для катушки
XA5523 050
6
Лапка для потайной
строчки “R”
XC4051 051
19
Педаль
XC6651-021
7
Лапка для пришивания
пуговиц “M”
X59375 151
20
Кассета для катушки (на
машине)
XC4716-023
8
Вспарыватель для петель
X54243 001
21
Колпачок катушки
(оранжевый), на машине
XC3673 021
9
Шпулька (4 шт.)
XA5539 151
22
Приспособление для
замены иглы
XC4551-020
10
Набор игл
X58358 051
23
Руководство по
эксплуатации
XC7213 021
11
Двойная игла
X59296-151
24
Краткий справочник
XC5256 021,
XC5257 021
12
Щеточка для очистки
X59476 051
25
Колпачок катушки
(специальный)
XA5752 021
13
Прошивка с ушком
135793 051
S3_brotherE.book Page A Monday, November 17, 2003 7:22 PM
Введение B
Наименования частей машины и их функции
Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.
Вид спереди
1 Крышка кассетного отсека
2 Кассетный отсек
Вставьте в кассетный отсек кассету с катушкой.
3 Рычажок извлечения кассеты
Нажмите на этот рычажок, чтобы извлечь
установленную кассету с катушкой.
4 Регулятор натяжения нити
Служит для настройки натяжения верхней нити.
5 Приспособление для обрезки нити
Для обрезки пропустите нить через приспособление.
6 Рукавная платформа
7 Створка
Эта створка используется для создания рабочего
стола. Если машина не используется, сложите
створку. Перед обработкой цилиндрических деталей
(например, манжет рукавов) снимите створку.
8 Откидная ножка
Откиньте эту ножку для работы с использованием
функции “свободный рукав”.
9 Кнопки управления
Кнопки управления служат для пуска машины и
подъема или опускания иглы (стр. Введение D).
0 Панель управления
Выберите тип строчки из появляющихся на панели
управления. (стр. Введение E)
A Устройство намотки шпульки
Служит для намотки нити на шпульку.
B Стержень для катушки для намотки шпульки
На этот стержень устанавливается катушка для
намотки шпульки.
C Отделение для хранения шпулек
Служит для хранения шпулек, предназначенных для
этой швейной машины.
6 Крышка устройства для намотки шпульки
Перед намоткой шпульку следует открыть эту
крышку.
E Направляющая нити для намотки шпульки
Проведите нить вокруг направляющей перед
намоткой шпульки.
1
2
3
4
5
6
7
E
D
B
C
A
?
9
8
S3_brotherE.book Page B Monday, November 17, 2003 7:22 PM
Введение C
Игла и прижимная лапка
1 Рычажок для выметывания петли
Опустите рычажок при выметывании петель и
выполнении закрепок.
2 Направляющий крючок на игловодителе
Пропустите нить через направляющий крючок.
3 Игольная пластина
На игольной пластине нанесена маркировка для
выполнения прямых швов.
4 Крышка челночного устройства/челночное устройство
Снимите крышку и вставьте шпульку с нитью в
челночное устройство.
5 Гребенки транспортера ткани
Служат для подачи ткани в направлении шитья.
6 Прижимная лапка
Прижимная лапка служит для приложения к
материалу постоянного давления во время шитья.
Установите лапку, соответствующую выбранному
типу строчки.
7 Адаптер прижимной лапки
На этот адаптер устанавливается прижимная лапка.
Вид справа/сзади
1 Ручка
Служит для переноски швейной машины.
2 Маховик
Чтобы поднять и опустить иглу и прошить один
стежок, поверните маховик на себя.
3 Сетевой выключатель
Сетевой выключатель служит для включения и
выключения машины.
4 Гнездо подключения сетевого шнура
Вставьте в это гнездо разъем сетевого шнура.
5 Гнездо для подключения педали
Вставьте в это гнездо разъем, находящийся на конце
кабеля педали.
6 Вентиляционное отверстие
Вентиляционное отверстие позволяет
осуществляться циркуляции воздуха вокруг
двигателя. Не закрывайте это отверстие во время
работы машины.
7 Переключатель положения гребенок транспортера
ткани
Служит для опускания и подъема гребенок
транспортера ткани.
Рекомендации
● Изучая машину, обращайтесь при
необходимости к страницам Введения B,
D или E.
1
2
3
4
5
6
7
1
2
5
3
4
6
7
S3_brotherE.book Page C Monday, November 17, 2003 7:22 PM
Введение D
Кнопки управления
Кнопки управления помогают вам легко выполнять основные операции.
1 Индикатор кассеты для катушки
Индикатор кассеты загорается или гаснет в
зависимости от состояния швейной машины.
Зеленый: Кассета катушки может быть
вставлена.
Красный: Кассета катушки не может быть
вставлена.
Не горит: Машина выключена, или кассета уже
вставлена.
2 Кнопка обрезки нити
(только для машин,
оборудованных кнопкой обрезки нити)
После остановки шитья нажмите кнопку обрезки
нити, чтобы обрезать верхнюю и нижнюю нити.
Подробную информацию см. в разделе “Обрезка
нити” (стр. 57).
3 Кнопка позиционирования иглы
Нажмите кнопку позиционирования иглы, чтобы
поднять или опустить иглу. При двукратном нажатии
кнопки прошивается один стежок.
4 Кнопка Пуск/Стоп
Кнопка Пуск/Стоп служит для того, чтобы начать
или остановить шитье Если после начала шитья
продолжать удерживать эту кнопку нажатой, машина
будет шить на малой скорости. После остановки
машины игла остается опущенной (находится в
материале). Подробную информацию см. в разделе
“Начало шитья” (стр. 53).
5 Рычаг лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.
6 Кнопка шитья в обратном направлении/выполнения
усилительных стежков
Нажмите эту кнопку, чтобы шить в обратном
направлении или прошить усилительные стежки.
Шитье в обратном направлении осуществляется при
нажатой кнопке. Усилительные стежки
выполняются путем прошивания 3–5 стежков поверх
друг друга. Подробную информацию см. в разделе
“Закрепление строчки” (стр. 55).
7 Регулятор скорости шитья
Сдвиньте регулятор в ту или иную сторону, чтобы
настроить скорость шитья.
Примечание
● Не нажимайте кнопку обрезки нити, если
под лапкой нет ткани или во время
шитья – это может привести к
повреждению машины.
● Для обрезки нитей, более толстых, чем
№ 30, или других специальных нитей
пользуйтесь приспособлением для
обрезки, расположенным на боковой
стороне машины. Подробную
информацию см. в разделе “Обрезка
нити” (стр. 57).
1
2
3
4
5
6
7
● Не нажимайте кнопку обрезки нити, если нить
уже была обрезана. Это может привести к
поломке иглы, запутыванию нитей или
повреждению машины.
ВНИМАНИЕ
S3_brotherE.book Page D Monday, November 17, 2003 7:22 PM
Введение E
Панель управления
Панель управления, расположенная на передней стороне машины, состоит из жидкокристаллического
дисплея и кнопок для задания различных настроек строчки.
1 Жидкокристаллический дисплей
На жидкокристаллическом дисплее отображаются
настройки для выбранного типа строчки и
сообщения об ошибках (некорректных операциях).
При помощи кнопок
2–9, описанных ниже, можно
отобразить на дисплее различные элементы и
выбрать те или иные настройки. Подробную
информацию см. в разделе “Описание экранов
ЖК дисплея” (стр. 12).
2 Кнопка вызова оперативной информации
Нажмите эту кнопку, чтобы вывести на дисплей
оперативную информацию. Вы можете отобразить
упрощенные описания операций заправки верхней
нити, установки и намотки шпульки, а также замены
прижимной лапки.
3 Кнопка выбора строчки
Нажмите эту кнопку, чтобы выбрать требуемый тип
строчки.
4 Кнопка
Нажмите эту кнопку, чтобы добавить строчку при
выполнении комбинации знаков или декоративных
строчек.
5 Кнопка
Нажмите эту кнопку, чтобы удалить добавленную
строчку из комбинации декоративных строчек.
6 Кнопки с обозначениями стрелок
При помощи этих кнопок можно сдвигаться в
указанном направлении при выборе отображенного
на экране элемента. Кроме того, кнопки
можно использовать для выбора настройки более
низкого уровня, а кнопки
– для выбора
настройки более высокого уровня.
7 Кнопка OK
Нажмите эту кнопку, чтобы подтвердить выбор того
или иного элемента.
8 Кнопка “Назад”
Нажмите эту кнопку, чтобы вернуться к
предыдущему экрану.
9 Кнопка настройки
Нажмите эту кнопку, чтобы выбрать те или иные
настройки выполнения швейных операций, такие
как автоматическое выполнение шитья в обратном
направлении/усилительных стежков, или другие
настройки, например звуковую сигнализацию.
1
7
3
4
5
6
8
9
2
S3_brotherE.book Page E Monday, November 17, 2003 7:22 PM
1
Дополнительные принадлежности
На иллюстрации ниже представлены дополнительные принадлежности к этой швейной машине.
1. Боковой резак
Код детали SA177, XC3879 002
2. Направляющая для выполнения стегальных работ
Код детали SA132, XC2215 002
3. Направляющая лапка
Код детали SA133, XC1957 002
4. Шагающая лапка
Код детали SA140, XC2214 002
5. Лапка для стегальных работ
Код детали SA129, XC1948 002
Рекомендации
● Для приобретения дополнительных принадлежностей обратитесь к своему торговому
представителю или в ближайший уполномоченный сервисный центр.
1.
2.
3.
4.
5.
—————————————————————————————————————————————— Принадлежности в комплекте поставки
S3_brotherE.book Page 1 Monday, November 17, 2003 7:22 PM
2
Введение
Благодарим вас за покупку этой швейной машины.
Перед началом эксплуатации машины внимательно прочтите раздел “Инструкции по безопасности”
(стр. 6), а затем изучите настоящее руководство, чтобы правильно использовать различные функции
машины и выполнять различные операции.
Храните руководство в легкодоступном месте, чтобы при необходимости получить всю необходимую
информацию.
Характеристики швейной машины
1 Кассета для катушки
Заправка верхней нити по упрощенной процедуре осуществляется путем установки катушки с нитью в кассету.
Затем кассета просто вставляется в кассетный отсек для заправки нити в иглу (стр. 25).
2 Простая операция намотки шпульки
На машине легко и быстро осуществляется намотка шпульки (стр. 18).
3 Встроенные строчки
Можно выбрать любой из типов встроенных строчек включая декоративные строчки (стр. 68).
4 Быстрая заправка нижней нити
Вы можете начать шить, не вытягивая предварительно нижнюю нить (стр. 22).
2
4
3
1
S3_brotherE.book Page 2 Monday, November 17, 2003 7:22 PM
3
Содержание
Принадлежности в комплекте поставки …………………………………………………… Введение A
Принадлежности ……………………………………………………………………………………………………………… Введение A
Наименования частей машины и их функции …………………………………………….Введение B
Вид спереди …………………………………………………………………………………………………………………….. Введение B
Игла и прижимная лапка ………………………………………………………………………………………………….. Введение C
Вид справа/сзади ……………………………………………………………………………………………………………… Введение C
Кнопки управления ………………………………………………………………………………………………………….. Введение D
Панель управления …………………………………………………………………………………………………………….Введение E
Дополнительные принадлежности ………………………………………………………………………. 1
Введение ……………………………………………………………………………………………………….. 2
Характеристики швейной машины ………………………………………………………………………. 2
Содержание …………………………………………………………………………………………………… 3
Инструкции по безопасности …………………………………………………………………………….. 6
ПОДГОТОВКА К РАБОТЕ ………………………………………………………………. 9
Включение и выключение машины ……………………………………………………………………. 10
Меры предосторожности ……………………………………………………………………………………………………………….. 10
Включение машины ………………………………………………………………………………………………………………………. 11
Выключение машины ……………………………………………………………………………………………………………………. 11
Описание экранов ЖК дисплея ……………………………………………………………………….. 12
Проверка рабочих процедур машины ……………………………………………………………………………………………… 13
Изменение настроек машины …………………………………………………………………………… 14
Изменение настроек ………………………………………………………………………………………………………………………. 14
Изменение положения остановки иглы …………………………………………………………………………………………… 15
Настройка яркости дисплея ……………………………………………………………………………………………………………. 16
Изменение языка сообщений на экране ЖК дисплея ………………………………………………………………………. 17
Намотка и установка шпульки …………………………………………………………………………. 18
Меры предосторожности ……………………………………………………………………………………………………………….. 18
Намотка шпульки ………………………………………………………………………………………………………………………….. 18
Установка шпульки ……………………………………………………………………………………………………………………….. 22
Заправка верхней нити …………………………………………………………………………………… 24
О катушках с нитью ……………………………………………………………………………………………………………………….. 24
Установка катушки в кассету ………………………………………………………………………………………………………….. 25
Заправка нити в иглу ……………………………………………………………………………………………………………………… 28
Использование дополнительного стержня для катушки ……………………………………………………………………. 31
Заправка нити в иглу вручную (без использования устройства заправки) …………………………………………… 32
Использование двойной иглы ………………………………………………………………………………………………………… 33
Вытягивание нижней нити …………………………………………………………………………………………………………….. 36
Замена иглы …………………………………………………………………………………………………. 37
Меры предосторожности ……………………………………………………………………………………………………………….. 37
Типы игл и их применение …………………………………………………………………………………………………………….. 37
Проверка иглы ………………………………………………………………………………………………………………………………. 38
Замена иглы ………………………………………………………………………………………………………………………………….. 39
Замена прижимной лапки ……………………………………………………………………………….. 42
Меры предосторожности ……………………………………………………………………………………………………………….. 42
Замена прижимной лапки ………………………………………………………………………………………………………………. 42
Снятие адаптера
прижимной лапки …………………………………………………………………………………………………………………………. 44
Использование дополнительной шагающей лапки …………………………………………………………………………… 45
Обработка цилиндрических деталей ………………………………………………………………….. 47
Функция “свободный рукав” ………………………………………………………………………………………………………….. 47
ОСНОВНЫЕ ОПЕРАЦИИ …………………………………………………………….. 49
Шитье ………………………………………………………………………………………………………… 50
Общие швейные процедуры …………………………………………………………………………………………………………… 51
Расположение материала ……………………………………………………………………………………………………………….. 52
S3_brotherE.book Page 3 Monday, November 17, 2003 7:22 PM
———————————————————————————————————————————————————————————————————————
4
Начало шитья ……………………………………………………………………………………………………………………………….. 53
Закрепление строчки ……………………………………………………………………………………………………………………… 55
Обрезка нити ………………………………………………………………………………………………………………………………… 57
Настройка натяжения нити ……………………………………………………………………………… 58
Изменение натяжения верхней нити ………………………………………………………………………………………………. 58
Настройка ширины строчки и длины стежка ……………………………………………………….. 59
Регулировка ширины строчки ………………………………………………………………………………………………………… 59
Настройка длины стежка ……………………………………………………………………………………………………………….. 60
Полезные функции ………………………………………………………………………………………… 61
Автоматическое шитье в обратном направлении/прошивание усилительных стежков ………………………… 61
Полезные советы ………………………………………………………………………………………….. 63
Пробное шитье ……………………………………………………………………………………………………………………………… 63
Изменение направления шитья ………………………………………………………………………………………………………. 63
Шитье по кривой …………………………………………………………………………………………………………………………… 63
Шитье толстых материалов …………………………………………………………………………………………………………….. 64
Шитье тонких материалов ……………………………………………………………………………………………………………… 65
Шитье эластичных материалов ……………………………………………………………………………………………………….. 65
Шитье с равномерным припуском на шов ……………………………………………………………………………………….. 65
ТИПЫ СТРОЧЕК ………………………………………………………………………….. 67
Выбор типа строчки ………………………………………………………………………………………. 68
Типы строчек ………………………………………………………………………………………………………………………………… 68
Выбор строчки ………………………………………………………………………………………………………………………………. 68
Краеобметочные строчки ………………………………………………………………………………… 70
Шитье краеобметочных строчек с использованием краеобметочной лапки “G” …………………………………. 70
Шитье краеобметочных строчек с использованием лапки для строчки зигзаг “J” ……………………………….. 71
Шитье краеобметочных строчек с использованием дополнительного бокового резака ……………………….. 73
Основные строчки …………………………………………………………………………………………. 75
Сметка ………………………………………………………………………………………………………………………………………….. 75
Основная строчка ………………………………………………………………………………………………………………………….. 76
Потайная строчка мережка …………………………………………………………………………….. 77
Выметывание петель ……………………………………………………………………………………… 79
Выметывание петель ……………………………………………………………………………………………………………………… 80
Пришивание пуговиц …………………………………………………………………………………………………………………….. 83
Вшивание застежки “молния” …………………………………………………………………………. 85
Вшивание центральной молнии ……………………………………………………………………………………………………… 85
Вшивание боковой молнии ……………………………………………………………………………………………………………. 87
Шитье эластичных материалов и пришивание эластичной тесьмы …………………………… 90
Эластичная строчка ……………………………………………………………………………………………………………………….. 90
Пришивание эластичной тесьмы ……………………………………………………………………………………………………. 90
Аппликация, лоскутные (пэтчворк) и стегальные работы ……………………………………….. 92
Аппликация ………………………………………………………………………………………………………………………………….. 93
Пэтчворк (лоскутные работы) ………………………………………………………………………………………………………… 94
Сшивание двух полотен материала ………………………………………………………………………………………………….. 94
Выстегивание ………………………………………………………………………………………………………………………………… 95
Выстегивание со свободной подачей материала ……………………………………………………………………………….. 96
Атласная строчка …………………………………………………………………………………………………………………………… 98
Усилительные строчки …………………………………………………………………………………… 99
Тройная эластичная строчка …………………………………………………………………………………………………………… 99
Закрепки ………………………………………………………………………………………………………………………………………. 99
Штопка ………………………………………………………………………………………………………………………………………. 101
Выметывание глазков ……………………………………………………………………………………. 103
Декоративные строчки ………………………………………………………………………………….. 104
Соединение деталей с просветом …………………………………………………………………………………………………… 105
Фестонная строчка ………………………………………………………………………………………………………………………. 106
Украшение сборками или буфами …………………………………………………………………………………………………. 106
Строчка ракушка ………………………………………………………………………………………………………………………… 107
Декоративное стачивание …………………………………………………………………………………………………………….. 108
Кружевная строчка ………………………………………………………………………………………………………………………. 109
Выполнение различных встроенных декоративных строчек …………………………………… 112
S3_brotherE.book Page 4 Monday, November 17, 2003 7:22 PM
33:59
Обзор швейной машины Brother innov’is F420. Скрапбукинг.
28:45
Эксклюзивная швейная машина Brother. Инструкция швейной машинки
11:56
Какую швейную машинку выбрать? Обзор востребованных моделей Brother.
15:19
ЛУЧШАЯ ШВЕЙНАЯ МАШИНА ДЛЯ НАЧИНАЮЩИХ || Обзор Brother FS-40
19:21
Brother CS-8150 — Plus Bonus Tip !!
00:41
Brother NV500D SE270D — Installing Thread Cassette
06:43
ТОП ЛУЧШИХ КОМПЬЮТЕРНЫХ ШВЕЙНЫХ МАШИН
30:08
Вышивальная машина Brother Innov is NV V3 обзор. Как выбрать вышивальную машинку?
Нажмите на кнопку для помощи
Хорошее руководство по эксплуатации
Законодательство обязывает продавца передать покупателю, вместе с товаром, руководство по эксплуатации Brother CS 8120. Отсутствие инструкции либо неправильная информация, переданная потребителю, составляют основание для рекламации в связи с несоответствием устройства с договором. В законодательстве допускается предоставлении руководства в другой, чем бумажная форме, что, в последнее время, часто используется, предоставляя графическую или электронную форму инструкции Brother CS 8120 или обучающее видео для пользователей. Условием остается четкая и понятная форма.
Что такое руководство?
Слово происходит от латинского «instructio», тоесть привести в порядок. Следовательно в инструкции Brother CS 8120 можно найти описание этапов поведения. Цель инструкции заключается в облегчении запуска, использования оборудования либо выполнения определенной деятельности. Инструкция является набором информации о предмете/услуге, подсказкой.
К сожалению немного пользователей находит время для чтения инструкций Brother CS 8120, и хорошая инструкция позволяет не только узнать ряд дополнительных функций приобретенного устройства, но и позволяет избежать возникновения большинства поломок.
Из чего должно состоять идеальное руководство по эксплуатации?
Прежде всего в инструкции Brother CS 8120 должна находится:
— информация относительно технических данных устройства Brother CS 8120
— название производителя и год производства оборудования Brother CS 8120
— правила обслуживания, настройки и ухода за оборудованием Brother CS 8120
— знаки безопасности и сертификаты, подтверждающие соответствие стандартам
Почему мы не читаем инструкций?
Как правило из-за нехватки времени и уверенности в отдельных функциональностях приобретенных устройств. К сожалению само подсоединение и запуск Brother CS 8120 это слишком мало. Инструкция заключает ряд отдельных указаний, касающихся функциональности, принципов безопасности, способов ухода (даже то, какие средства стоит использовать), возможных поломок Brother CS 8120 и способов решения проблем, возникающих во время использования. И наконец то, в инструкции можно найти адресные данные сайта Brother, в случае отсутствия эффективности предлагаемых решений. Сейчас очень большой популярностью пользуются инструкции в форме интересных анимаций или видео материалов, которое лучше, чем брошюра воспринимаются пользователем. Такой вид инструкции позволяет пользователю просмотреть весь фильм, не пропуская спецификацию и сложные технические описания Brother CS 8120, как это часто бывает в случае бумажной версии.
Почему стоит читать инструкции?
Прежде всего здесь мы найдем ответы касательно конструкции, возможностей устройства Brother CS 8120, использования отдельных аксессуаров и ряд информации, позволяющей вполне использовать все функции и упрощения.
После удачной покупки оборудования/устройства стоит посвятить несколько минут для ознакомления с каждой частью инструкции Brother CS 8120. Сейчас их старательно готовят или переводят, чтобы они были не только понятными для пользователя, но и чтобы выполняли свою основную информационно-поддерживающую функцию.
Есть в наличии
12290 руб.
Характеристики
легкие, средние
компьютеризированная
119
Максимальная скорость шитья:
760 ст/мин
Все характеристики
Описание
Швейная машина Brother CS 8120, оснащенная инновационной технологией Innov-is, облегчит процесс заправки нити. Эта технология, использующая кассетную систему, позволяет быстро и просто вставить шпульку в гнездо и начать шить. Вам больше не придется тратить время на ручную заправку нити.
Эксклюзивная система Innov’is сама автоматически заправляет верхнюю нить, а при необходимости смены цвета нити или окончания шпульки, достаточно вставить другую кассету и продолжить шитье с места остановки. Это идеальное решение для больших проектов, где может потребоваться использование нитей разных цветов, а также для людей, заботящихся о своем зрении.
Шпульку можно быстро намотать на нить, просто заправив конец нити в специальное отверстие и нажав кнопку “Старт”. Излишки нити убираются автоматически, а когда шпулька полностью намотана, машина останавливается.
Гладкая строчка и аккуратное крепление швов гарантированы благодаря шестизубчатому транспортеру, который обеспечивает равномерное продвижение ткани под иглой.
Характеристики:
легкие, средние
компьютеризированная
119
Максимальная скорость шитья:
760 ст/мин
57 Вт
горизонтальный ротационный
типовой
автоматически
4
Максимальная длина стежка:
5 мм
Максимальная ширина стежка:
7 мм
оверлочная, штопка, прямая, эластичная(трикотажная), отделка фестоном, потайная подшивка низа
Съемная рукавная платформа:
есть
6.5 кг
Максимальная высота подъема лапки:
11 мм
Регулировка давления лапки на ткань:
отсутствует
Кол-во выполняемых петель:
5
Освещение рабочей поверхности:
светодиодная
отсутствует
стандартное
ручное
силиконовая
есть
Регулировка баланса петли:
есть
есть
есть
есть
Автоматическая намотка шпульки
есть
Регулировка скорости на корпусе
есть
Комплектация
- Вспарыватель
- Мягкий чехол
- Лапка для вшивания молнии
- Лапка для обмётывания петель
- Лапка для пришивания пуговиц
- Лапка для строчки "зигзаг"
- Набор игл
- Отвёртка (большая, малая)
- Педаль
- Руководство по эксплуатации
- Шпулька (4 шт.)
- Щёточка для очистки
Обратите внимание!
«Швейное Королевство» является официальным дистрибьютором
BROTHER. Покупая BROTHER в наших
магазинах, Вы получаете качественную технику, обеспеченную
гарантийным и сервисным обслуживанием.
Бесплатная доставка
от 30 000 руб*
Более 1000
положительных отзывов
15 дней
для замены или возврата в случае брака
Оплата
картой, наличными, по расчетному счету
Квалифицированная
консультация и поддержка 365 дней в году
